Die conectors voor de glasvezel zijn doodgewone wartels waar men een stroomkabel doorsteekt. Kan men in iedere doe-het-zelf kopen. Alles leds worden in de toekomst PWM aangestuurd, zodat ik met de sterren alle kleuren kan maken.

[Bericht gewijzigd door reddevil op 4 april 2007 06:43:25 ]

Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift

Veel valt er niet over te vertellen, het is de klassieke LC-meter met een LM311 als oscillator en een µC die de rest van de taken op zich neemt.

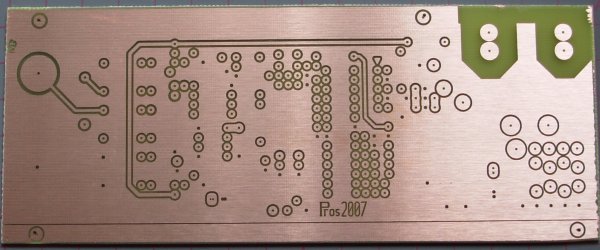

De bovenzijde v/h printje:
http://www.uploadarchief.net/files/download/lcm-printbovenco.jpg

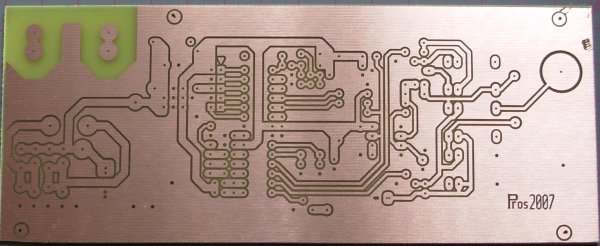

De onderzijde:
http://www.uploadarchief.net/files/download/lcm-printonderco.jpg
En tot slot de opgebouwde print:
http://www.uploadarchief.net/files/download/lcm-opgebouwdco.jpg

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

@Jeroen:
Mooi, weer blauwe print!
Waar haal je dat toch? Heb je er ook een typenummer van?
En waar maak je layouts mee?
Nog 1 vraag om het af te leren: Waar haal jij je SMD weerstandjes/diodes/elco'tjes/IC's/e.d.

[Bericht gewijzigd door Technojunk op 4 april 2007 07:43:13 ]

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Op 3 april 2007 01:15:32 schreef X-Fusion:
Nieuw klein projectje : een nieuwe ontlader voor condensatoren.

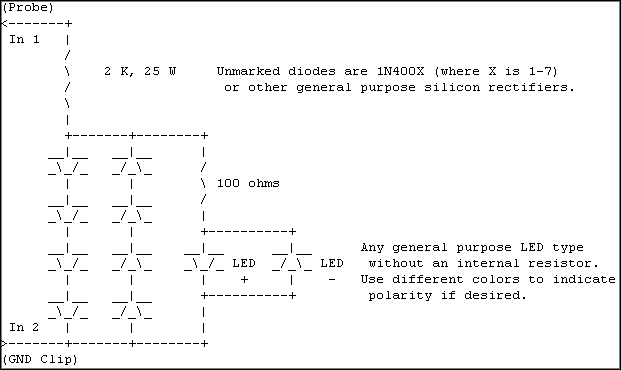

Het schema :

[afbeelding]

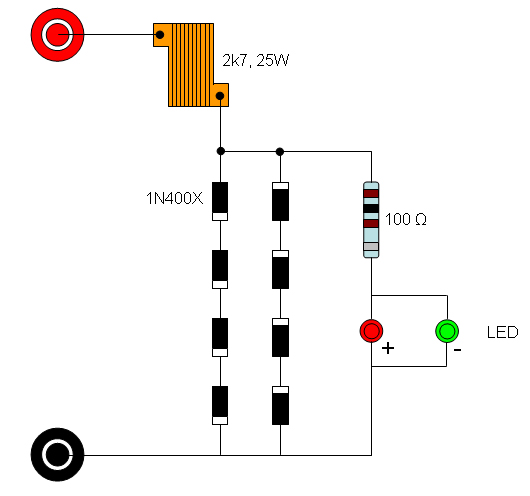

Heb bij het afwerken van het project ecter een klein probleempje. Hierbij het assemblage schema :
http://www.uploadarchief.net/files/download/capacitor%20discharge%20indicator%20scheme.jpg
De rode LED geeft perfect het verlagen van de spanning weer, de groen LED zou echter moeten ook beginnen oplichten bij een spanning lager dan 3V en deze doet het echter niet :( LEDje is niet defect :)
De rode LED is doorverbonden van boven (+) naar onder (-) en de groene LED is doorverbonden van boven (-) naar onder (+) --> zie schema in attachement.

Een wijs man is diegene die steeds meer gaat beseffen hoe weinig hij wel weet.
GJ_

Moderator

Op 4 april 2007 12:20:47 schreef X-Fusion:... de groen LED zou echter moeten ook beginnen oplichten bij een spanning lager dan 3V en deze doet het echter niet...

dat staat ook niet in het schema. Daar staat alleen dat het een indicatie is van de polariteit van de condenstaor, of lees ik er nu zo naast????

Die groene led staat gewoon altijd in sper. Foutje in je schema dus.
/edit
te laat

[Bericht gewijzigd door JuuL op 4 april 2007 12:25:25 ]

Mmm, dus ik moet de groene LED omdraaien?

Een wijs man is diegene die steeds meer gaat beseffen hoe weinig hij wel weet.
GJ_

Moderator

Nee! er staat polariteitscontrole: als de condensator negatief geladen is tov massa gaat die groene branden.

Iets anders kan ik echt niet maken van de tekst in het originele schema.

Ok, dus als ik het goed begrijp is het schema en het design juist maar als de condensator negatief gaat brandt het groene LEDje, of ben ik nu zo dom geworden???|:-(

Een wijs man is diegene die steeds meer gaat beseffen hoe weinig hij wel weet.

De condensator gaat niet van positief naar negatief.
Als je hem andersom aansluit is de polariteit veranderd en gaat het groene ledje branden.

mooie uitgebeide oplossing voor't ontladen,ik pak er normaal een oude (afgekeurde) weerstand voor,....
Behalve vanochtend,....BANG,Vonk,PENG...en gelijk superwakker
....het zal je vinger maar wezen.

[Bericht gewijzigd door Akino op 4 april 2007 13:08:34 ]

Claiming to be gifted with golden ears, audiophiles can hear electrons traveling in wires . . . . . en dan hebben we nog gatver pseudo-bas

Op 4 april 2007 07:12:36 schreef Technojunk:
Mooi, weer blauwe print!
Waar haal je dat toch? Heb je er ook een typenummer van?

Conrad heeft ze, ik heb dit ook ooit gevraagt in (volgensmij) show your projects part 2...
Bestel nummer weet ik zo niet..

LED addicted... Fijnmalen en snuiven maar!! :P

Op 4 april 2007 12:48:29 schreef JuuL:
De condensator gaat niet van positief naar negatief.
Als je hem andersom aansluit is de polariteit veranderd en gaat het groene ledje branden.

Blijkbaar ben ik niet slimmer http://www.uploadarchief.net/files/download/gek.gif, damned :( ik denk dat ik wat vroeger moet gaan slapen http://www.uploadarchief.net/files/download/sleep.gif
Tja, alle begin is moeilijk zeggen ze hé en je leert met vallen en opstaan en de hulp en tijd van mensen die veel meer weten dan jezelf http://www.uploadarchief.net/files/download/respect.gif

Een wijs man is diegene die steeds meer gaat beseffen hoe weinig hij wel weet.

Op 4 april 2007 07:00:31 schreef pros:
Veel valt er niet over te vertellen, het is de klassieke LC-meter met een LM311 als oscillator en een µC die de rest van de taken op zich neemt.
De bovenzijde v/h printje:
[afbeelding]
De onderzijde:
[afbeelding]
En tot slot de opgebouwde print:
[afbeelding]

Vraagje; wat is het meetbereik van een dergelijke LC meter?
Wilde er een aanschaffen, maar de betaalbare meters beginnen inductief in het mH-gebied, ik zou graag ook het uH-gebied willen meten. Misschien is zelfbouw dan een optie, als dat tenminste haalbaar is. :)

Op 4 april 2007 15:58:55 schreef Buzz:
Vraagje; wat is het meetbereik van een dergelijke LC meter?
Wilde er een aanschaffen, maar de betaalbare meters beginnen inductief in het mH-gebied, ik zou graag ook het uH-gebied willen meten. Misschien is zelfbouw dan een optie, als dat tenminste haalbaar is. :)

Hoever hij gaat bij grote waarden, weet ik niet; dat moet nog uitgezocht worden. Wat kleine waarden betreft, dat loopt door tot in het nH-gebied. Dat is niet zo verwonderlijk, als je de manier van meten in ogenschouw neemt. Kijk eens op http://home.ict.nl/~fredkrom/pe0fko/LCMeter/ voor een duidelijke uitleg.
Wat de nauwkeurigheid betreft: een styroflex C van 2n2 - 1% wordt aangegeven als 2199pF ... 2202pF. Moet nog ergens aan een deugdelijke referentiespoel geraken, om na te gaan hoe betrouwbaar dat is.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

de LM 317 voeding
1.8 tot 27.5 volt
foto's:
http://img49.imageshack.us/img49/7341/img1333yk4.jpg
http://img107.imageshack.us/img107/5699/img1336oj9.jpg
hij moet nog 1 keer geverfd worden

Op 4 april 2007 16:23:24 schreef pros:
[...]
Hoever hij gaat bij grote waarden, weet ik niet; dat moet nog uitgezocht worden. Wat kleine waarden betreft, dat loopt door tot in het nH-gebied. Dat is niet zo verwonderlijk, als je de manier van meten in ogenschouw neemt. Kijk eens op http://home.ict.nl/~fredkrom/pe0fko/LCMeter/ voor een duidelijke uitleg.
Wat de nauwkeurigheid betreft: een styroflex C van 2n2 - 1% wordt aangegeven als 2199pF ... 2202pF. Moet nog ergens aan een deugdelijke referentiespoel geraken, om na te gaan hoe betrouwbaar dat is.

Dat lijkt toch aardig bij mijn wensen aan te sluiten! Ik heb hem in mijn bookmarks toegevoegd, ik wil er toch eens dieper in duiken!

Om ontopic te blijven, een kleine crosspost:

http://img405.imageshack.us/img405/597/img0151sj5.th.jpg

Mijn IV-6 VFD klok, eindelijk af. Zonder microcontroller, enkel de bekende 4000-serie logica. Zoals in het andere topic reeds geopperd; de behuizing is wat groot voor het formaat buisjes, maar ik moest toch m'n elektronica kwijt... De behuizing is van 8mm dik MDF gemaakt, vervolgens strak gezet en in matzwart afgelakt.

Op 4 april 2007 19:23:47 schreef Buzz:
[...]
Dat lijkt toch aardig bij mijn wensen aan te sluiten! Ik heb hem in mijn bookmarks toegevoegd, ik wil er toch eens dieper in duiken!

Om ontopic te blijven, een kleine crosspost:

[[url=http://img405.imageshack.us/img405/597/img0151sj5.th.jpg]afbeelding][/URL]

Mijn IV-6 VFD klok, eindelijk af. Zonder microcontroller, enkel de bekende 4000-serie logica. Zoals in het andere topic reeds geopperd; de behuizing is wat groot voor het formaat buisjes, maar ik moest toch m'n elektronica kwijt... De behuizing is van 8mm dik MDF gemaakt, vervolgens strak gezet en in matzwart afgelakt.

Toe maar! 100% logica! Mijn complimenten ik doe je het niet zo na denk ik;-) Maar kun je geen foto laten zien zonder behuizing?

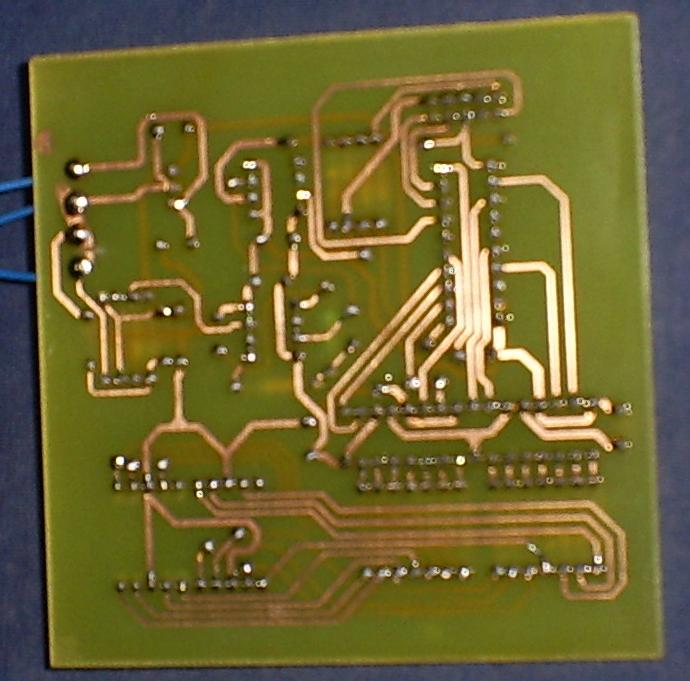

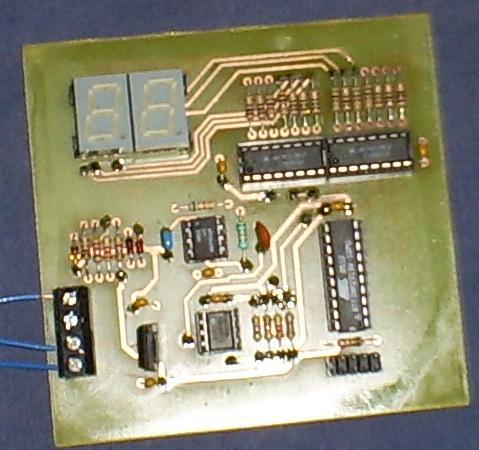

vandaag een printje op school gemaakt voor mijn toerenteller voor auto, brommer, kart, motorboot enz. Als er maar een wisselspanning van de dynamo binnen komt van minstens 2 Vtt dan begint hij te werken. hieronder staan de foto's (ze zijn wel wat vaag geworden)
http://www.uploadarchief.net/files/download/onderkant.jpghttp://www.uploadarchief.net/files/download/bovenkant.jpg
Verder is in de software geregeld dat wanneer hij boven de 9999 toeren komt, dan verschuift hij van 99 naar 10. Hij gaat tot ongeveer 100 duizend toeren. Dit is mijn eerste echte project en heb er met veel plezier aan gewerkt. ik hoop dat er nog vele volgen!

Congratulations on your purchase. To begin using your quantum computer, set the power switch to both off and on simultaneously

Voor een eerste project ziet het er goed uit, shizzle dizzle!

Op 4 april 2007 19:30:06 schreef elektrohenri:
Toe maar! 100% logica! Mijn complimenten ik doe je het niet zo na denk ik;-) Maar kun je geen foto laten zien zonder behuizing?

Mja, bijna vergeten. :)
http://img49.imageshack.us/img49/4651/img0030minizr8.th.jpg

In dit topic staan nog wat foto's van tijdens het bouwen.

Op 4 april 2007 19:30:06 schreef elektrohenri:
Toe maar! 100% logica! Mijn complimenten ik doe je het niet zo na denk ik;-)

Ja, hallo! Hoe dacht je dat een hobbyist 20-30 jaar geleden een klokje bouwde? Met een Z80? :-)
Eens je een stabiele frequentie van 1Hz hebt, is het louter een kwestie van tellen (en delen). Gelijkzetten was vaak nog het moeilijkst.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Op 4 april 2007 20:37:02 schreef pros:
[...]
Ja, hallo! Hoe dacht je dat een hobbyist 20-30 jaar geleden een klokje bouwde? Met een Z80? :-)
Eens je een stabiele frequentie van 1Hz hebt, is het louter een kwestie van tellen (en delen). Gelijkzetten was vaak nog het moeilijkst.

Vind je ? Ik heb een klok gemaakt via 100 % totale logica en dat vond ik absoluut niet moeilijk.

Keb er zelfs een 16/20 voor gekregen van mijn nogal heel kritische docent. Dat was vorig jaar off course :)

Sine

Moderator

Op 4 april 2007 20:37:02 schreef pros:
[...]
Ja, hallo! Hoe dacht je dat een hobbyist 20-30 jaar geleden een klokje bouwde? Met een Z80? :-)
Eens je een stabiele frequentie van 1Hz hebt, is het louter een kwestie van tellen (en delen). Gelijkzetten was vaak nog het moeilijkst.

met 50Hz gaat dat ook prima :)

http://members.home.nl/guidomennen/pcb-top.jpg

Al zitten die mosjes er niet om de charme van "oude" techniek te benadrukken .... maar omdat ik me zelf nog steeds niet tot het kloppen van code heb kunnen bewegen ...

Mijn bouwsel

http://www.uploadarchief.net/files/download/psp00154.jpg

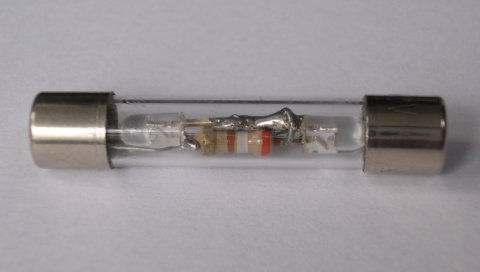

Twee witte ledjes antiparallel en een weestand in een zekering als vervanging van het kappote gloeilampje in de voor deurbel :)

Hobby, maar sample met mate. | BumbleBee plus pack | Weerstand calculator voor je PSP
