Heb mijn PEOM (prosje eenzinnige ohmmeter + E12 weerstanden waarde opzoeker voor de luie variant mensen) maar eens een nieuw kastje gegeven!

Voor:

http://www.mijnalbum.nl/Foto-WCEUXLD8.jpg
Afschuwlijk ;)

Nu weet ik dat het kastje alles doet!

Na:
http://www.mijnalbum.nl/Foto-EO6KUSDG.jpg
Wat een verbetering!

Heb het kastje opnieuw getimmerd en gespoten met zwarte metallic, Dit is het moeilijkste wat je kunt spuiten.. ;)

En wat vinden jullie er van? (afgezien van de vetvlek op het kastje ;()

@KIF:
Waar heb jij die bruisstenen vandaan?
Ik wou eens een schuimetsbak bouwen, gedaan.
Maar die bruisstenen voor in het aquarium houden het na 4 minuten wel voor gezien :( beginnen af te brokkelen :(

[Bericht gewijzigd door Technojunk op 8 november 2007 15:41:20 (16%)]

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Ik heb zo'n grijze bruissteen en die doet 't al jaren ok. Gekocht bij een aquariumzaak.

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.

ok,
en ik een blauwe :@

Foto van je esbak?
Ik wil een nieuwe gaan bouwen ;)

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

technojunk ik vind het alvast een verbetering dat nieuwe kleurtje:d en als je zweeg over die vetplek hadt de helft die niet gezien;)

Bij conrad hebben ze LCD venstertjes. Dat doet de afwerking ten goede.

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

<offtopic>

Kunnen de mensen die mij de voorbije weken/dagen gemaild hebben over mijn LED-kubus, hun emailtjes terug mijn richting uitsturen ? (Er is wat misgelopen met de Exchange-server in Rennes van het bedrijf waar ik voor werk, de sukkelaars, da's al de X-de keer dit jaar)

</offtopic>

groeten,
Kris

http://www.digitalplayground.be - where fun meets technology ...

Op 4 november 2007 10:49:40 schreef Boeip:
De controller voor m'n LED UV belicht apparaat :)

Voor
afbeelding

Achter
afbeelding

Complimentjes voor zo'n stukje werk, ziet er zeer professioneel uit!

Als je een behuizing van gelijkwaardig niveau toevoegd moet het volgens mij helemaal goed gaan komen :)

Voor je belichtings print met alle LED's zou je een mooie mini lichtbak kunnen maken die op 70 millimeter boven de print hangt voor de ideale belichting.
Mooie verlichte schakelaars er in... ;)

Gelijktijdig ben je er in geslaagd om een professioneel resultaat te combineren met een zeer compact formaat, als je klaar bent met de werkzaamheden kun je het zo eenvoudig opbergen of zelfs vervoeren, ziet er prima uit! :)

SWSje

A long answer is not short!

Bedankt voor je compliment! :) leuk om te horen/lezen

Ik had niets te doen en vind het leuki om eletronica dingen te otwerpen. 2 weken later:

http://ganzz.isdeshit.nl/CO/DSC02680.JPG

http://ganzz.isdeshit.nl/CO/DSC02678.JPG

http://ganzz.isdeshit.nl/CO/DSC02682.JPG

http://ganzz.isdeshit.nl/CO/DSC02685.JPG

http://ganzz.isdeshit.nl/CO/DSC02686.JPG

Specs.

Print is enkelzijdig met zowel SMD als Truehole

IR leds
PWM backlicht met mosfet(SMD)
Buzzer
6 buttons
RS232 via MAX232
16F877 microcontroller
128*64 pixel GLCD
Werkt op 8 batteryen :)

Ik ben alleen heel slecht in het maken van software, sinds ik deze gemaakt heb, heb ik alleen PONG aangepast die standaard bij proton IDE zit...

-

Tevens ook verder gewerkt aan de ghethoblaster :P

http://ganzz.isdeshit.nl/CO/DSC02674.JPG

-

Je PONG machine ziet er indrukwekkend uit! Mooi gedaan!
Maareuh... Een ghettoblaster in een kartonnen doos? Dat gaat niet lang heel blijven vrees ik... :+

Die PONG ziet er inderdaad leuk uit, net een PSP :P.
De aanpassing van de software is dat je je eigen naam eronder hebt gezet? ;)

Ik zou wel voor het display gebruik gemaakt hebben van headers. Makkelijker dan al die draadjes, zeker gezien je een eigen pcb ontworpen hebt. Flatcable werkt ook wel lekker...

[Bericht gewijzigd door Eagle666 op 10 november 2007 12:57:26 (42%)]

Henry S.

Moderator

Het is de bedoeling dat je je eigen projecten post, met eigen foto's.

@Ganzz: Wil je de afbeeldingen ietsje kleiner maken?

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Foto's fixzed

Op 10 november 2007 10:11:00 schreef Buzz:
Je PONG machine ziet er indrukwekkend uit! Mooi gedaan!
Maareuh... Een ghettoblaster in een kartonnen doos? Dat gaat niet lang heel blijven vrees ik... :+

Er komt een houten kist. Maar mijn machanische kant is niet zo heel best.

Op 10 november 2007 11:07:54 schreef Eagle666:
Die PONG ziet er inderdaad leuk uit, net een PSP :P.
De aanpassing van de software is dat je je eigen naam eronder hebt gezet? ;)

En de PINconfiguratie + optie voor backlight :P

Op 10 november 2007 11:07:54 schreef Eagle666:
Ik zou wel voor het display gebruik gemaakt hebben van headers. Makkelijker dan al die draadjes, zeker gezien je een eigen pcb ontworpen hebt. Flatcable werkt ook wel lekker...

Daar was het ook bedoeld. MAAR de print is enkelzijdig, en het display moet los kunnen
als ik een header op de print moet plaatsen dan moet dat op de koper zijde. En dat soldeer wat lastig...

nog een ghetto foto

http://ganzz.isdeshit.nl/CO/DSC02676.JPG

-

Op 10 november 2007 22:34:53 schreef Ganzz:
Foto's fixzed[...]

Er komt een houten kist. Maar mijn machanische kant is niet zo heel best.

Een kistje maken is geen geavanceerde mechanica.
Laat wat plankjes op maat zagen en haal een busje lijm en wat lijmtangen, daar kan je weinig aan verprutsen :)

Dat pong printje ziet er verder mooi uit! En die ghettoblaster wordt vast ook mooi.

hallo,

niet allemaal elektronica, maar leef je uit:

Link!
Link!

Meer elektronica komt binnenkort, ik ga wat meer die richting in :)

al wel elektronica:
Robot
Belichtingsbak
Pic projects (nog eenvoudig, lang niet bijgewerkt die site)

Gr. Rik

[Bericht gewijzigd door Rikkepic op 11 november 2007 01:10:32 (18%)]

Op 10 november 2007 22:34:53 schreef Ganzz:Daar was het ook bedoeld. MAAR de print is enkelzijdig, en het display moet los kunnen als ik een header op de print moet plaatsen dan moet dat op de koper zijde. En dat soldeer wat lastig...

Snap ik even niet, zou je niet een header op je LCD kunnen solderen (soldeerbaar aan beide kanten) en een female variant (cupjes oid dat past) op je eigen PCB? Kun je gewoon prikken...

Kijkj maar hier naar,

http://ganzz.isdeshit.nl/CO/print.PNG

het is veel te vroeg, onderste text moet zijn hoofdprint met met koperlaag...

[Bericht gewijzigd door Ganzz op 11 november 2007 10:58:38 (37%)]

-

er vanuit gaande dat je groen als print hebt getekend is het toch best lastig solderen bij je print waar de header op komt. toch lasig solderen zo door dat plastic heen..

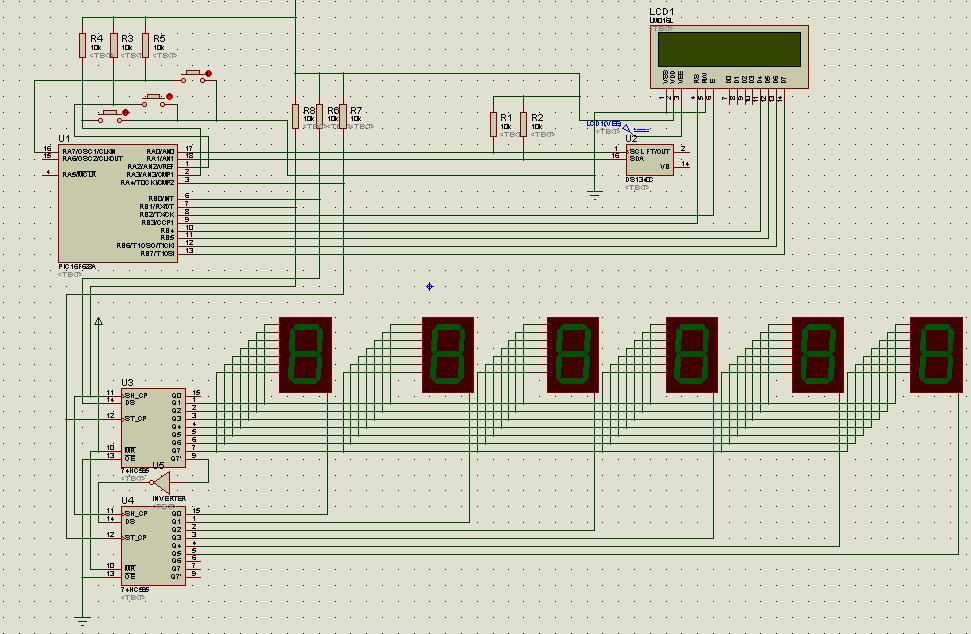

mijn rtcklok werkt bijna zoals ik wil in de simulatie. alleen de instellingen moeten nog per lcd omdat hij dan stopt met het weergeven van de digits:P
verder gemuxte rtcklok.

plaatje

edit
@zonnepaneeltje: dat is inderdaad een mogelijkheid. of eerst verkeerdom solderen en dan plastic naar de print drukken(blijven ze dus mooi recht in de rij. niet aangedacht, bij mij is het meestal ongewenst dat ze eruit schuiven..

[Bericht gewijzigd door MAH op 11 november 2007 13:44:54 (21%)]

Every machine is a smoke machine if you operate it wrong enough

Soms kun je de pinnetjes met een tangetje uit het plastic trekken.
Pins solderen en plastic er weer op schuiven :)

de headere er opdekop op solderen en als je klaar bent het plasitc naar de print drukken.

Een atx voeding is geen labvoeding, en je kunt er geen auto mee starten ook

Ah ik snap je probleem, dan maar met losse draden of flatcable :P. Dan was een volledige smd print makkelijker geweest en je componenten dan ook aan de onderkant. Maar zo kan het ook natuurlijk :P. Tis maar wat je in huis hebt.

Op 10 november 2007 19:13:28 schreef Henry S.:
Het is de bedoeling dat je je eigen projecten post, met eigen foto's.

zijn eigen fotos ;)
