@Technojunk: Hout en ik gaan niet samen , ik stop het in de kachel. Ten tweede speel ik veel met HF en dan zijn metalen behuizingen een must. Ten derde kijk ik niet op een euro als het op projekten aan komt, die €10 meer zal het hem ook niet doen.

@pros: Ik heb over verzonken koppen nagedacht maar dat maakt de samenstelling heel onpraktisch en vraagt 2 paar handen.

[Bericht gewijzigd door Henry S. op dinsdag 29 januari 2008 21:46:12 (20%)

Zie hier!

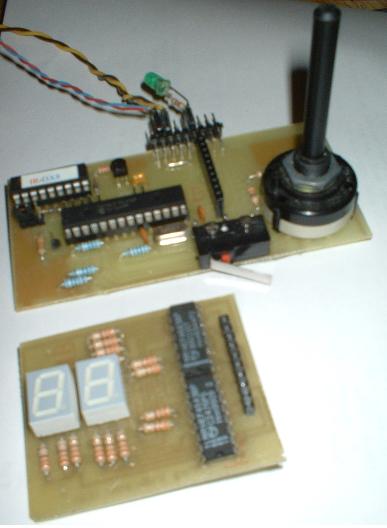

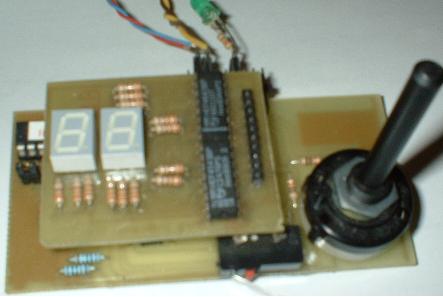

mijn niet al te scherp gefotografeerde (deel-)project.
Mensen die mijn project kennen (wat ik nog steeds niet teveel aan de grote klok wil hangen) zullen weten wat het is en waar het om draait...

Voor degenen die dat niet weten:
Hier het bewijs dat Fantomazje niet alleen loopt te raaskalen, maar zo nu en dan ook wel eens wat waarmaakt.

De draden bovenin mogen weggefantaseerd worden. Ze dienen als voeding en seriele verbinding met de andere PIC.
Hetzelfde geldt voor de LED. Puur een indicatieLEDje om de werking van een poort te controleren.

't Ziet er in ieder geval mooi gemaakt uit. Als ik zo'n beetje moet raden waarvoor het is vraag ik het maar niet.
Volgende keer wel de foto's wat scherper schieten.

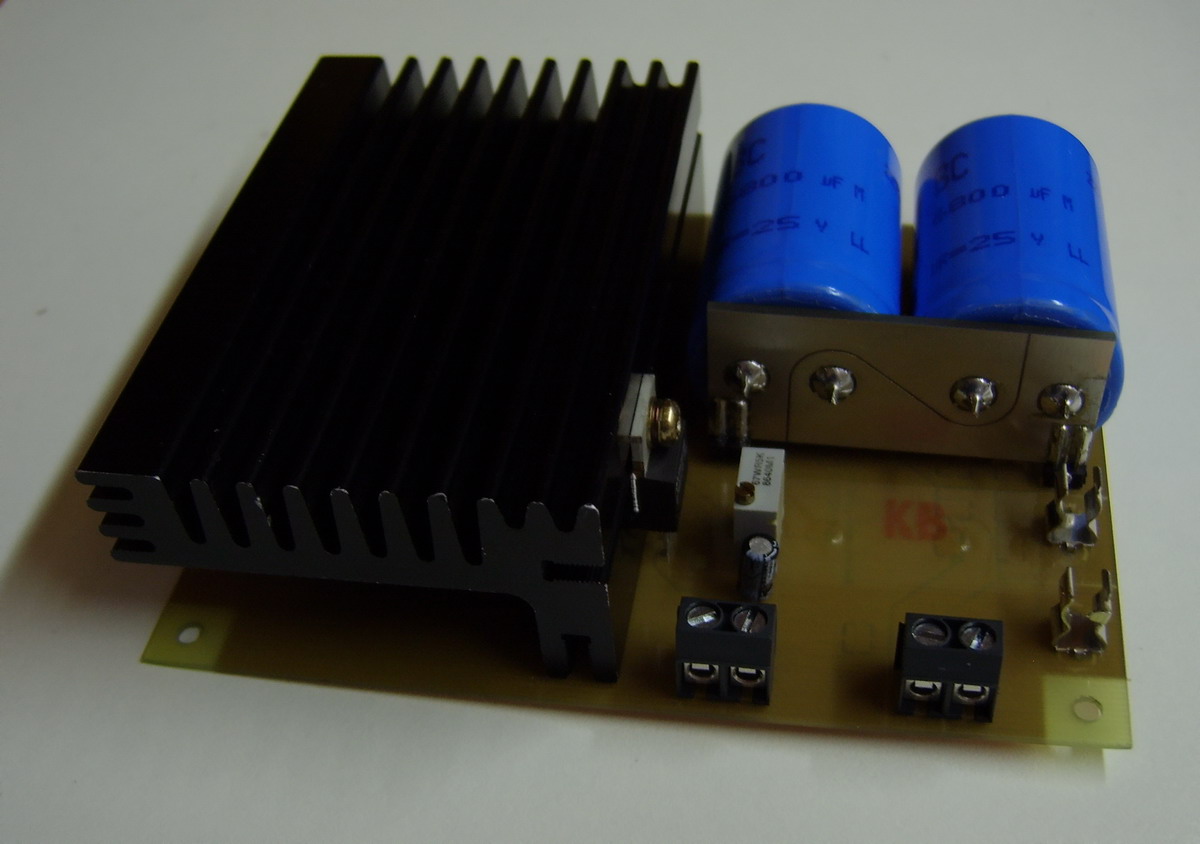

Hier een 'minder' mooi projectje van mij, ik had even snel een 1.5A voeding nodig.. Even een LM317 gepakt, paar elco's uit de kast, koelblok van de plank en wat andere troep en tada:

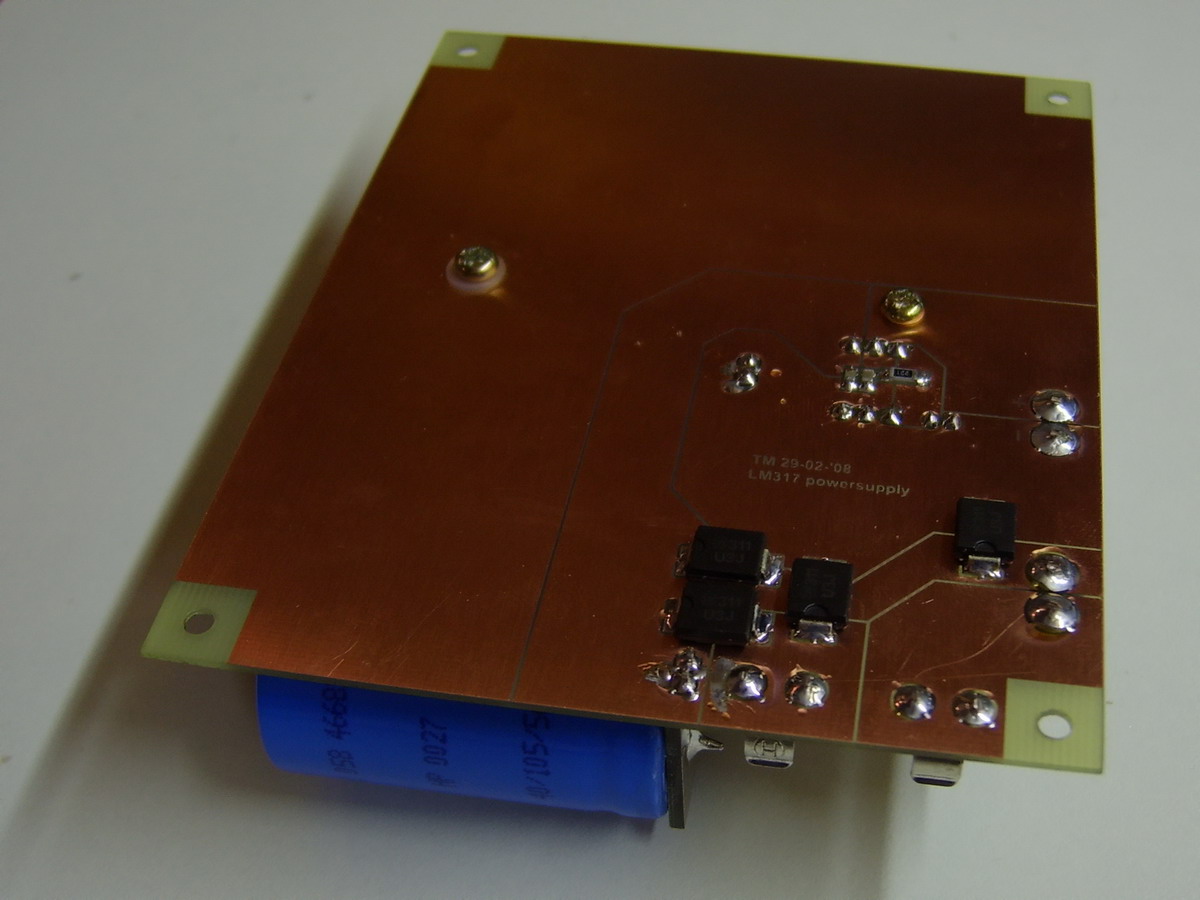

Jawel, er zit toch nog SMD op. Bruggelijkrichter met 3A SMD diodes.

Beide klikbaar.

Die elco's liggend monteren op een adapterprint was wel een uitvinding, scheelt een hoop hoogte. We zullen het maar niet hebben over elco's die te dicht bij koelblokken zitten of koelblokken waarvan de ribben verkeerd lopen..

"Minder" mooi omdat niet alles SMD is?

Zelden zo een elegante manier gezien om radiale elco's horizontaal te monteren. Prachtig, die yin/yang layout!

Als er onder de elco's dubbelzijdige tape ligt dan is het 10 punten voor de creativiteit.

Toon je projecten! Deel 7.

Heet al 6 delen Show your projects! dus dat houden we zo.

Als mijn 'mindere' projectjes er zo uit zouden zien zou ik best trots zijn.
Ik zie trouwens op de print 29-02-'08...
Die twee blauwe dingen zijn de fluxcapacitors of niet?

Op 30 januari 2008 00:47:00 schreef Phlogiston:
Ik zie trouwens op de print 29-02-'08...

Zie ik nu pas! Dat is wel de ergste typefout die ik ooit gemaakt heb. Waarschijnlijk 'iets' te snel erop gezet..

Die twee blauwe dingen zijn de fluxcapacitors of niet?

Jammergenoeg niet, gewoon 6800uF 25V. Een flinke overkill omdat de trafospanning niet zo hoog is.

Op 30 januari 2008 00:17:09 schreef Henry S.:
Als er onder de elco's dubbelzijdige tape ligt dan is het 10 punten voor de creativiteit.

Eigenlijk wilde ik even naar de hotglue grijpen, maar dubbelzijdig tape kan natuurlijk ook.

HENRY,

Heb jij een goede kwaliteit sheet van de frequentie regelaar van elektuur?

Want die ik heb is niet in al te beste kwaliteit

Een frequentiemeter mag in geen enkel elektronica-lab ontbreken. En die ontbreekt hier dus niet. Wat ik wel miste, was de mogelijkheid om meer uitgebreide metingen te doen. Meten gedurende 10 seconden (of 10000seconden) zodat ook frequenties van 0.3Hz (of 0.001Hz) kunnen gemeten worden. Of bijvoorbeeld eenmalig een aantal pulsen te tellen (al dan niet gedurende een instelbare periode). Afijn, zo van die dingen.

Dit is het dan geworden:

Veel woorden ga ik er niet aan verspillen. De nieuwsgierigen verwijs ik door naar een webstek waar meer info te vinden is.

De software is nog niet volledig (is software dat ooit?), daar zal ik nog wel even zoet mee zijn...

Ziet er weer netjes uit Pros!

Ziet er goed uit!
Ik ben ook bezig met een ferquentieteller, die ook de duty-cycle meet.. Ik zie dat je ook een ferquentiegenerator hebt gebouwd.. die moet er ook nog ooit eens komen!

Die van mij wordt niet zo geavanceerd gebruik ik toch nooit..

[Bericht gewijzigd door Technojunk op woensdag 30 januari 2008 20:33:48 (16%)

De baudrate bij de connector zetten, das wel praktisch. Dan weet je over 5 jaar nog hoe dat ding ingesteld moet staan.

't Ziet er weer mooi uit, ik zit altijd te kwijlen naar die frontjes van jou.

Op 30 januari 2008 20:38:20 schreef klein is fijn:
De baudrate bij de connector zetten, das wel praktisch. Dan weet je over 5 jaar nog hoe dat ding ingesteld moet staan.

Als je de 60 gepasseerd bent, dan wéét je waarom je dat erbij zet.
Maar als er een LCD bij betrokken is, kan je de baudrate tijdens het initialiseren tonen...

Erg mooi Pros! Wie zegt dat je van hout geen mooie kastjes kan maken?

Wie of wat is PulsTeller, is dat het vogeltje dat halverwege de stam van Yggdrasil woonde en telkens dat suffe eekhoorntje langs zag komen?

Tja, dat is het zwakke punt van gans de schakeling: ik kon geen bevredigende naam bedenken...

Op 30 januari 2008 20:57:27 schreef Rd12tf:
Wie of wat is PulsTeller, is dat het vogeltje dat halverwege de stam van Yggdrasil woonde en telkens dat suffe eekhoorntje langs zag komen?

Zie je wel! Ik miste iets aan het apparaat, maar wist niet zo gauw wat...

Mijn electronica-gerelateerde projectjes dan ook maar;

Sturingskast voor cnc-freesmachine ingebouwd in oude PC-kast.
1 print usbcnc
2 pulsverlengerprint
3 breakoutprint
4 lpt > driverprint, tevens 2 relais. Print 2, 3 en 4 hadden ineen gekund, maar niet met in de handel verkrijgbaar spul.
5,6,7 Stepperdrivers 40V, 4A
Nog een trafo 30V, 8A een zelfgebouwde voedingsprint en de originele voeding als voeding voor de elektronica. De stappenmotorkabels zijn inmiddels afgewerkt op connectoren. De kast is op moment van schrijven bijna af.

Freesmachine in actie, op de foto nog met de oude sturingskast en de oude motoren.

en het (frees)resultaat

Gr.

Erik

mooi hoor. maar we willen natuurlijk de onderkant van die print zien hum, was dus niet geladen...
hoe nouwkeurig is dat ding?

[Bericht gewijzigd door MAH op vrijdag 1 februari 2008 00:39:52 (16%)

Voorlaatste foto?

Gr.

Erik

Laat je die gaten ook door de machine boren?

En ik zie op het computerscherm een bekend programma, heb je zelf nog dingen moeten maken of kon je toe met kant en klare printen vanuit de winkel?

Eindelijk nog eens een projectje van mij. 't Is wel al een maand of twee in gebruik, maar 't komt er nooit van hier te posten

Neem een klassieke LM3886 eindversterker. Maak de gain zo laag mogelijk (12x in mijn geval). Maak hem DC-gekoppeld: de ontkoppelcaps eruit, de preamp heeft die wel. Nu nog een inschakelvertraging / DC protectie erbij, klaar!

(alles klikbaar)
Dit geheel brouwen we 4 keer, zodat we 2 keer stereo krijgen (dual mono eigenlijk). Spijtig genoeg geen foto's van het bouwproces, enkel het afgewerkte product...

Een netschakelaar. Meer is niet nodig toch?

Ik heb draad getapt in de heatsinks, zodat van de buitenkant geen schroefgaten zichtbaar zijn.

Twee stuks, tweemaal stereo. De frontspeakers zijn namelijk actief: geen scheidingsfilter. Filteren doe ik met een DSP.

Al bij al is de amp erg compact gebleven: alles past op een halve eurokaart (8x10cm). De 35A gelijkrichterbrug zit aan de onderkant (surface mounted). Zowel op de boven- als op de onderkant wordt van split groundplanes gebruik gemaakt. Massa wordt zeer zorgvuldig geroute zodat er toch nog een sterpunt ontstaat. Ben best tevreden met de printlayout, zou niet direct weten wat eraan te verbeteren.

Linksonder zie je nog de NTC en de netzekeringen (2x 0.5AT).

De DC-protectie en inschakelvertraging is hier goed te zien. Ik denk niet dat het met minder componenten kan.

Power?
- de 4 ohm variant (25V 225VA ringkern): 60W/8, 98W/4 continu. 72W/8 en 130W/4 sinusvermogen, 1/10 duty cycle.
- de 8 ohm variant (30V 160VA ringkern): 81W/8 continu, 100W/8 sinusvermogen, 1/10 duty cycle.

Offset?
Door DC-gekoppeld te werken stijgt de offset natuurlijk wat. Al bij al valt het mee, de slechtste amp van de vier heeft bij kortgesloten ingang 14mV op de uitgang staan.

Ruis?
Rond de 2mV bij 50/100 Hz. Minder dan 1mV daarboven. Onhoorbaar

Overige specs moet je maar uit de datasheet van de LM3886 halen, die zijn gewoon goed
