Tweede deel van dit Showtopic.

Nu we vrijwel iedereen zijn werkplek gezien hebben, nu misschien een paar foto's van mooie meetapparaten om de sleur eens wat te breken?

Maak er aub geen chat van en stel technische vragen in een nieuw topic of gebruik de zoekfunctie.

Deel 1, laatste pagina.

[Bericht gewijzigd door Henry S. op donderdag 20 maart 2008 20:32:37 (18%)

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.
free_electron

Silicon Member

zal vanavond eens fotoke posten van mijn 'go ahead make my day' tektronix scope die ik terug draaiend eheb gekregen.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

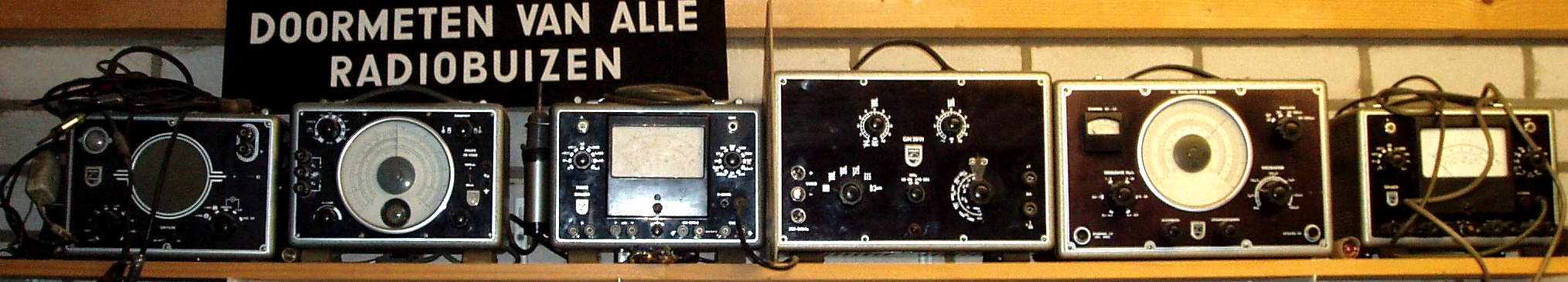

Dit heb ik nog staan.
Puur voor de show hoor, want het werkt allemaal niet meer.

http://www.uploadarchief.net/files/download/meters.jpg

Ik had een grote buisvoltmeter (rechts), maar de heb ik met m'n duffe kop op ebay verkocht.
Dat doe ik ook nooit meer.

Bart Hiddink is Ideetron; electronics and projects, http://www.ideetron.nl. LoRaWAN Nutcase.
DE OLDE

Overleden

De meetzender rechts heb ik altijd een verschrikkelijk mooi gebouwd apparaat gevonden.

Wat Lefert levert, levert anders geen mens.
Hugo Welther

Moderator

Ik heb de meetzender, de meetbrug en de zwevingsaudio oscillator uit die serie.
Allemaal nog werken, meetzender wordt zelfs nog dagelijks gebruikt.

Het enige dat tussen jou en je doel staat is alles wat jij jezelf verteld dat je het niet kan.

Pros: Zoals gevraagd: ;)
Even wat betere foto's dan eerst van mijn philips PM3050 :)

http://img218.imageshack.us/img218/5923/img0066lu3.th.jpg

En de knoppen:
http://img218.imageshack.us/img218/9923/img0063st8.th.jpg

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? https://ledverlichtingsoest.com/
fzwart

Golden Member

http://www.telebyte.nl/~famzwart/p6015.jpg

1:1000 probe. Is goed tot 13 kV.

Al is een spreekwoord nog zo raar, als het rijmt dan is 't waar

Op 21 maart 2008 19:15:40 schreef Gadget_inc:
Hij heeft hem niet meer ;-)

Het mooiste was nog dat de Fransoos die het ding voor een flink bedrag kocht dacht dat het om een multimeter ging.
Dat is het natuurlijk ook, maar het is natuurlijk geen Fluke 73.

Bij aankomst het ding geprobeerd en het werkte niet.

Maar dat stond in de omschrijving:
'Collectors Item'

Dus, klant boos, en ik ongelukkig.
Ik heb hem nog aangeboden het ding terug te kopen en te laten ophalen, maar ik heb er nooit meer wat van gehoord..

Bart Hiddink is Ideetron; electronics and projects, http://www.ideetron.nl. LoRaWAN Nutcase.
Anoniem

http://blog.tutinoko.org/images/P1030419.JPG

2ch 200MHz digitale scope van Tektronix. Ben er zeer te vreden mee :)

free_electron

Silicon Member

allez vooruit ..

mijn nieuwste scoop. gered van schroot ( powerknop was defect )

http://protolabs.hobby-site.com/co/tek.jpg
onder de scoop staat nog een eigenaardigheidje : een world video recorder. Werkt op 90 tot 240 volt. en kan ALLE formaten afspelen. een stuk of 4 PAL formaten ( met andere geluidsdragers : pal-M Pal-N Pal-H Pal-B. een stuk of drie NTSC ( waaronder NTSC-50 hertz... ) en ook Secam.
Toestel kan in eender welk formaat opnemen en afspelen EN het kan ook TRANSCODEREN tussenformaten. Secam tape erin en NTSC uit ? klik klik done. heel duur ding. ik gebruik hem als transcoder. je kan ook op de externe video input een signaal aanleggen en transcoded naar buiten sturen zonder naar tape te gaan.

De scoop is ook gekend als 'Dirty Tek...'
http://protolabs.hobby-site.com/co/harry.jpg

mijn andere scoops

http://protolabs.hobby-site.com/co/joop.jpg

mijn collectie voedingkjes
http://protolabs.hobby-site.com/co/psu.jpg

http://protolabs.hobby-site.com/co/tenma.jpg

mijn proggers :
http://protolabs.hobby-site.com/co/chiplab.jpg
http://protolabs.hobby-site.com/co/dman.jpg

mijn Hp collectie ( met twee strijkijzers ernaast )
http://protolabs.hobby-site.com/co/hp.jpg

en deze leukerd gerbuik ik vrij regelmatig

http://protolabs.hobby-site.com/co/dart.jpg
crossbreed tussen mulitmeter 3 knaal scoop en 3 kanaal logic anlysertje. heel handig hebbedingetje. van HP natuurlijk

en mijn zelfgebouzde Testbeeldgenerator.

http://protolabs.hobby-site.com/co/pal.jpg
ik heb in mijn jonge tijd (17 jaar) avondcursus tv en radio hersteller gevolgd. eindwerk was een pal testbeeldgenerotr. ding kon alleen kleurbalk en raster maken. ik had hem gemod om ook de drie kleurvlakken en stippenpatroon alsook zwartwit balk te maken. testtoongenerator erin en rf mpdulatortje
met een TEA1002 PAL encoder ( die gesnueveld is. onding van een chip. die dingen gingen omde 3 a 4 jaar om zeep )

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
fred101

Golden Member

Bart, van dat rijtje spul van jou krijg ik een heel vreemd gevoel in mijn maag, net zo'n gevoel als wanneer je verliefd bent :-) Jammer dat ze niet gebruikt worden.

Zal ook eens wat laten zien, had eerst alleen een scoop, functiegenerator, 3 multimeters, een hp meetzender en wat zelfbouw dingen (c-tester, panoramaontvanger, impedantiemeter enzo). Niet echt mooi of byzonder maar nu begint het een aardig werkplaatsje te worden, ofwel zoals een vriend mijn hok noemt: de operatiekamer van de buizendokter. De patient op de pijnbank is een murphy b41 (op de grond staat net uit het zicht nog een 62B te wachten)

Heb ook nog een condensatortester van heathkit met magisch oog maar die foto wil niet geschaald worden.
http://www.uploadarchief.net/files/download/enbtype12.jpg
Dit is een lampemetre automatique ENB type 12 en hij werkt. Heb alleen geen buizen die oudgenoeg zijn om te testen :-) kunt er ook weerstanden en C's mee meten en elco's testen.

http://www.uploadarchief.net/files/download/operatiekamer.jpg

http://www.uploadarchief.net/files/download/meetzendersforum.jpg
Mijn belangrijkste hulpmiddelen. Een marconi meetzender (1KHz-220MHz, cw/am/fm modulatie) uit 1967 met supply/IF unit als extratje ingebouwd en daaronder een Adler FR-4/U. 0-20MHz frequentiemeter met scoop als afstemhulp bij het instellen/meten. Geen idee van de leeftijd, ouder dan de marconi maar ik heb er compleet niets van kunnen vinden anders dan dat hij bestaan heeft.

http://www.uploadarchief.net/files/download/avoct138klein.jpg
Mijn favourite multimeter. Een AVO CT138, Doet dB, Watt, Ampere, weerstand, Volt en heeft een ingebouwde HF kop met diodebuis erin. Kreeg ik om te slopen maar zo'n mooi ding smeekte om reparatie. (bleek alleen een nieuw diodebuisje in te moeten en wat tlc)

http://www.uploadarchief.net/files/download/vtvmforum.jpg
ook een schatje mijn heathkitje

Fred

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
rbeckers

Overleden

fred101, indrukwekkend alleen al door afmetingen en gewicht. :)

Een echte buizen gebruiker/liefhebber.

Pfoe, fred, dat gaat hard. Hoeveel kilo koop je wel niet per maand? :P

Precies die buizentester heb ik ook eens op een 'brocante' zien staan in frankrijk, vroegen ze 175 (!) euro voor.

@f_e: Jammer genoeg kom ik dat soort scoopjes nou nooit gratis tegen. Hier op de universiteit laten ze het gewoon lekker allemaal stof happen. 1.5gHz digitale scoop? Ach, veelste groot lomp ding, we meten wel lekker met een 60MHz digiscoopje... :S

Hogepriester in het genootschap der mexicaanse hond. // // Aan 2% van de mensen is 50% van het bezit ; 1% van het bezit is aan 50% van de mensen.
fred101

Golden Member

Deze was buizentester was 50 euro :-) Stond een vreselijk mooie AVO in rosmalen, die wilde ik wel maar daar vroegen ze 500 euro voor.
In kilo's deze maand: eens kijken, ik schat 230 kilo voor ongeveer 0,74 euro de kilo. :-)
off topic mode:
Ik zou nog wel heel graag een BC191 of BC669 erbij willen.

Fred

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs

@F_E: daar is het dus nog eens de moeite waard om in de kliko bij het bedrijf te kijken!
moet daar ook maar eens op vakantie...

en hoeveel inteligentie zit er in die rij van 4 dezelfde (programeerbare) voedingkjes? ook stroomsturing/ramp/puls e.d.?

Fred heeft het nu eenmaal goed te pakken. Alles is welkom zolang het maar groot en zwaar is:P meetapparatuur, auto's..

heb onlangs mijn verzameling ook weer wat uitgebreid. Zal eens een fototje schieten als ik ze weer bijmekaar heb staan(staat nu een slordige 170km uitelkaar...)

[Bericht gewijzigd door MAH op zondag 23 maart 2008 23:33:17 (13%)

Every machine is a smoke machine if you operate it wrong enough
fred101

Golden Member

Heb er nog iets moois bij een Weston model 981 type 3A tube-analyser. Een echte professionele dit keer met alle schema's, mods, info, accessoires. Heb nog geen tijd voor een foto gehad.

Fred

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
guidob

Overleden

Dit is toch mijn mooiste.

http://members.home.nl/baltusg/7L5.JPG

0-5 MHz met 1M ingang. Boat-anchor is een analoge storage, alleen de store werkt niet meer. Maakt niets uit, de 7L5 heeft een dig store.

Zo ik heb ook weer een mooi speeltje, een opknappertje :).

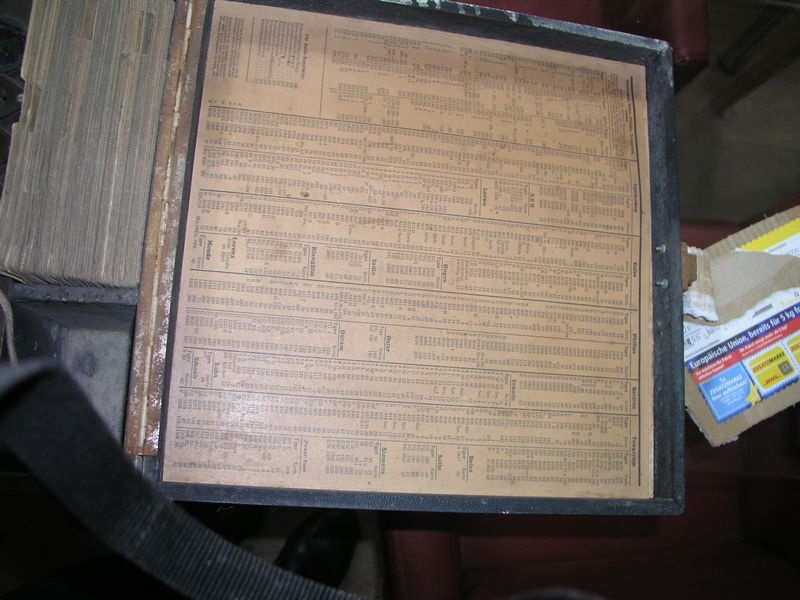

De deksel:
http://tweakers.net/ext/f/UcA7wBapdGGnKphouV7xf2Hh/full.jpg

http://tweakers.net/ext/f/2Xs2Vz8qr07ZpO7Ktfoj4Un8/full.jpg

http://tweakers.net/ext/f/kwii728OaRNYnm5dmr3cber0/full.jpg

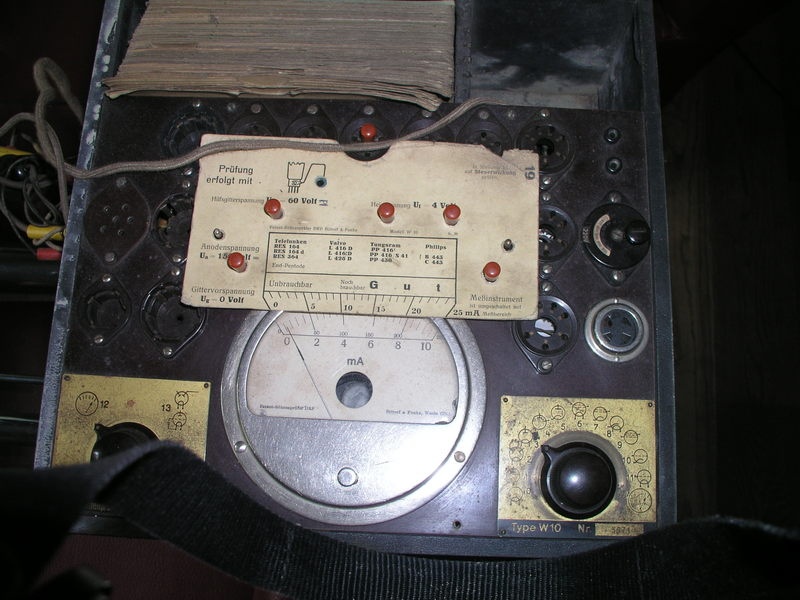

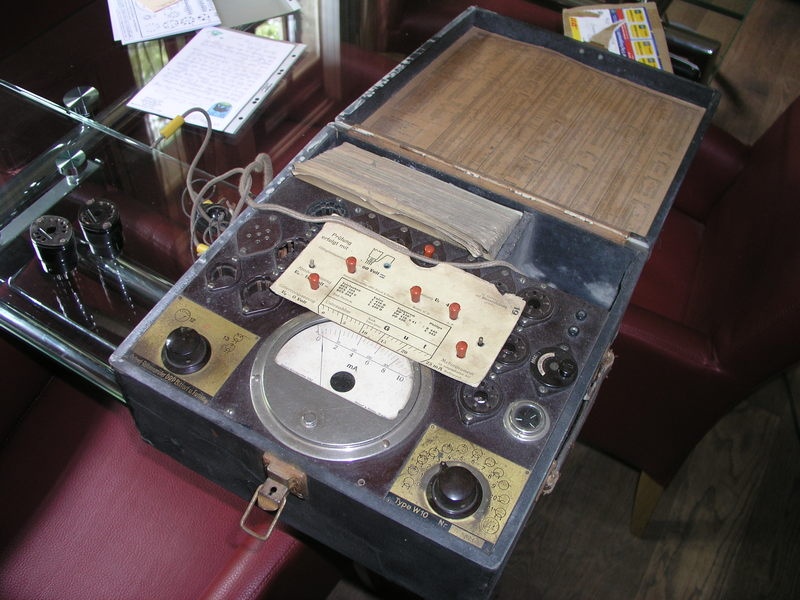

De meter zelf.

Het is dus inderdaad een FunkeW10, serienummer 5671.

Offtopic: wat is een redelijke prijs voor zo'n meter (al dan niet in opgelapte staat).

Hier gaat btw nog een topic over komen, ik wil hem erg graag reviseren en mooi maken zoals het exemplaar dat op jogi's site staat.

Informaticus die wat in elkaar probeert te draaien...

Aangezien ik zelf al genoeg troep heb, niet zo van de bakelieten analoge meters ben en ik het niet nodig vind om eraan te gaan verdienen, wil ik de liefhebbers hier even wijzen op een AVO universeelmeter Model 9 MK II.

Hij staat op gratisoptehalen.nl (hetgeen dus betekent dat het je niks kost :) )

Ik weet het, hij hoort niet helemaal in dit showtopic, maar ik verstop deze tip expres in dit topic, om de echte liefhebber er een lol mee te doen..

If you want to succeed, double your failure rate.

@free_electron: Wow aan al dat materiaal te zien ben je lekker rijk? :P Echt waaaaw ;)

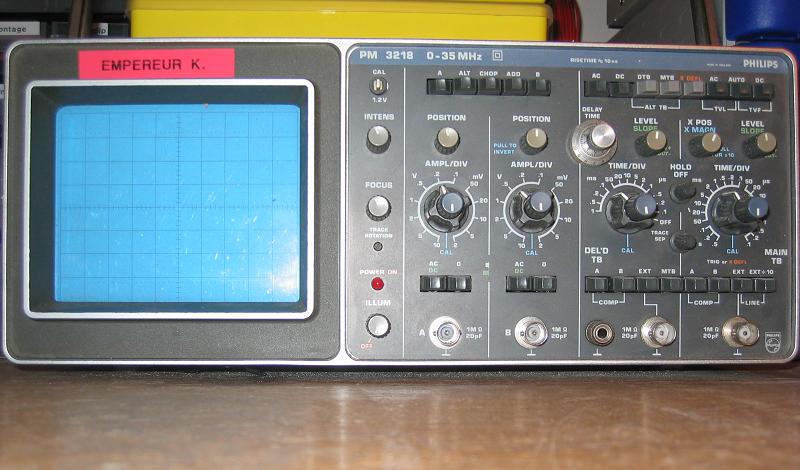

'Nieuwtje' van mijn kant: PM3218 0-35MHz scoop:
http://www.uploadarchief.net/files/download/img_3687.jpg

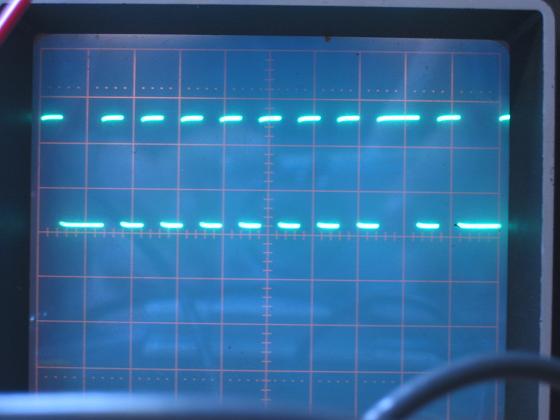

En ie doet nog wat ie moet doen...
http://www.uploadarchief.net/files/download/img_3675.jpg

Henry S.

Moderator

@Jochem_S: Omdat je hem weggeeft is het hier posten niet zo'n punt, maar we gaan er geen gewoonte van maken.

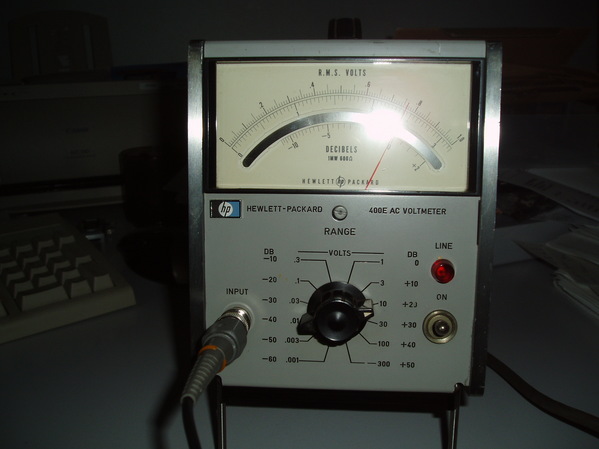

Vanmiddag deze AC Voltmeter, HP 400E gescoord voor €20.
(En bij een andere stand gratis een bijbehorende zekeringhouder, de standhouder vond het gebruik daarvan in de meter zo mooi dat hij er niks voor wilde hebben, weer een meetapparaat gered).

http://www.uploadarchief.net/files/download/hp400e.jpg

FEATURES:

* Voltage range is 1 mV to 300 V full scale.
* dB range is -72 dBm to +52 dBm.
* Meter calibration responds to the absolute average value of the applied signal, calibrated in RMS volts from 10Hz to 10MHz.
* Accuracy as a % of reading is: ±4% (10 to 20Hz), ±2% (20 to 40Hz), ±1% (40Hz to 2MHz), ±2% (2 to 4MHz), ±4% (4 to 10MHz).
* Input impedance is 10 Mohms.
* AC amplifier output is 150 mV rms open circuit for full scale meter indication.

http://www.valuetronics.com/vt/assets/PDFS/HP_400E.pdf

Staat nu 5 min aan en begint een beetje te 'ruiken'. Even nazien.

Op 31 mei 2008 17:27:12 schreef gitaarstudentje:
@free_electron: Wow aan al dat materiaal te zien ben je lekker rijk? :P Echt waaaaw ;)

'Nieuwtje' van mijn kant: PM3218 0-35MHz scoop:
[afbeelding]

En ie doet nog wat ie moet doen...
[afbeelding]

Mooi exemplaar. :D Analoog kan je jaren vooruit.

[Bericht gewijzigd door Henry S. op zaterdag 31 mei 2008 17:39:01 (19%)

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

Op 31 mei 2008 17:36:12 schreef Henry S.:
@Jochem_S: Omdat je hem weggeeft is het hier posten niet zo'n punt, maar we gaan er geen gewoonte van maken.

Is niet eens mijn eigen advertentie, had hem alleen gespot op internet :)

Vanmiddag deze AC Voltmeter, HP 400E gescoord voor €20.
(En bij een andere stand gratis een bijbehorende zekeringhouder, de standhouder vond het gebruik daarvan in de meter zo mooi dat hij er niks voor wilde hebben, weer een meetapparaat gered).

Kijk, vriendelijke standhouders, altijd leuk, en een grappig metertje voor het geld!

Staat nu 5 min aan en begint een beetje te 'ruiken'. Even nazien.

Nieuwigheid :)

If you want to succeed, double your failure rate.
Henry S.

Moderator

Op 31 mei 2008 17:44:48 schreef Jochem_S:
[...]Is niet eens mijn eigen advertentie, had hem alleen gespot op internet :)

:o
Helemaal geen probleem, ik dacht dat jij die over had.

Kijk, vriendelijke standhouders, altijd leuk, en een grappig metertje voor het geld!

Zeker weten, zeer gemoedelijke radiomarkt, en geen geld.

Nieuwigheid :)

Na tig jaar? :P Laatste calibratiedatum is 15-07-1987.

Vals alarm denk ik, geen hete trafo maar wel twee torren met koelsterren in de voeding die warm, maar niet te, worden.

De koppeling naar de AC output is losgehaald, zal dat meteen herstellen.

De servicemanual is ook binnen komen druppelen: ftp://bama.sbc.edu/downloads/hp/400e/

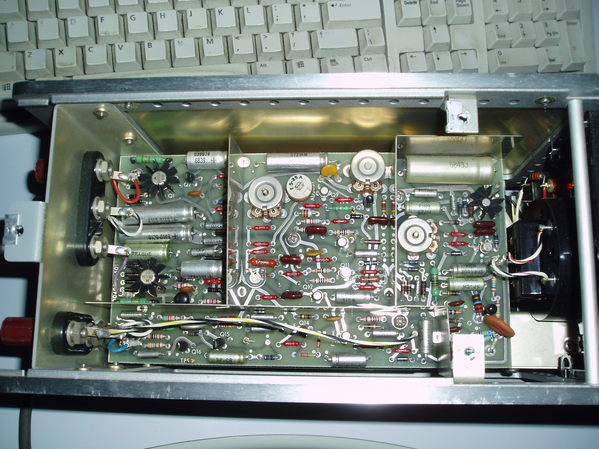

Degelijke ingewanden:

http://www.uploadarchief.net/files/download/hp400e-in1.jpg

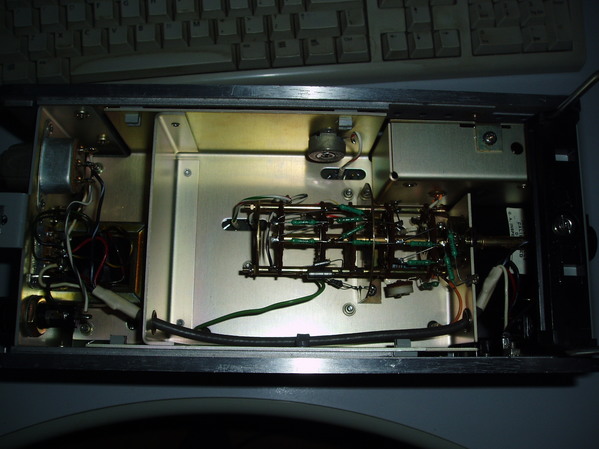

En de bereikenschakelaar afgeschermd van de rest:

http://www.uploadarchief.net/files/download/hp400e-in2.jpg

Aan de produktiestempels te zien dat deze eind 1968 - begin 1969 gebouwd is.
