Op 6 april 2008 21:45:01 schreef Nieko:
[...]
Was het niet beter geweest als je heldere LED's had gebruikt met een wat hogere weerstand? Zo is het verschil tussen aan en uit lastiger te zien aan de LED's..

Ik heb de foto met flits genomen, de LED-zijn bij normaal licht meer dan duidelijk te zien ;).

Op 6 april 2008 21:20:22 schreef pros:
[...]
De luchtuitlaat zit toch onderin de etsbak? Of het buisje dat daarheen leidt nou rechts of links zit, maakt weinig verschil IMHO.
En wie energiezuinigheid hoog in het vaandel draagt, zet sowieso eerst de verwarming aan, wacht vervolgens tot de temperatuur van het etsmiddel hoog genoeg is, hangt vervolgens de print in het etsmiddel, en zet pas dan de pomp in werking.
Als je de pomp gelijktijdig start met de verwarming, "blaas" je de opgewekte warmte meteen de lucht in...

ik dacht dat ik eens ergens gelezen had dat er etsmiddelen zijn die "kapot" konde gaan als ze te warm werden... en dat de vloeistof om het verwarmingselement (als de lucht uit staat) te warm kon worden.... daar las ik iets van nooit alleen het verwarmingselement aan...
zal nog eens zoeken waar ik dat gelezen heb....

cnc filmpjes op Http://www.arjan-swets.com

Zo snel warmt het etsmiddel nou ook niet op, dat het etsmiddel uit elkaar zal vallen.
Als het 50 graden is gaat het element gewoon uit..
met of zonder bubbels..

[Bericht gewijzigd door Technojunk op 7 april 2008 07:26:58 (14%)]

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

@ TJ, hoelang duurt het verwarmen?

Kwartiertje, Maar ik steek gewoon als eerst de stekker in het stopcontact, En ga dan de layout afdrukken, print zagen, belichten, ontwikkelen enz, dan ben ik wel een kwartier verder..

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

hier ook even een klein projectje van mij.
Een zaklampje-sleutelhanger. gemakkelijk voor aan je sleutelbos.
Het schakelingetje is opgebouwd voor 1 AAA batterij, en laat 7 hyperwitte LED's branden.

De resultaten vond ik niet mis, zie de foto's

http://www.uploadarchief.net/files/download/img_1zaklamp.jpg

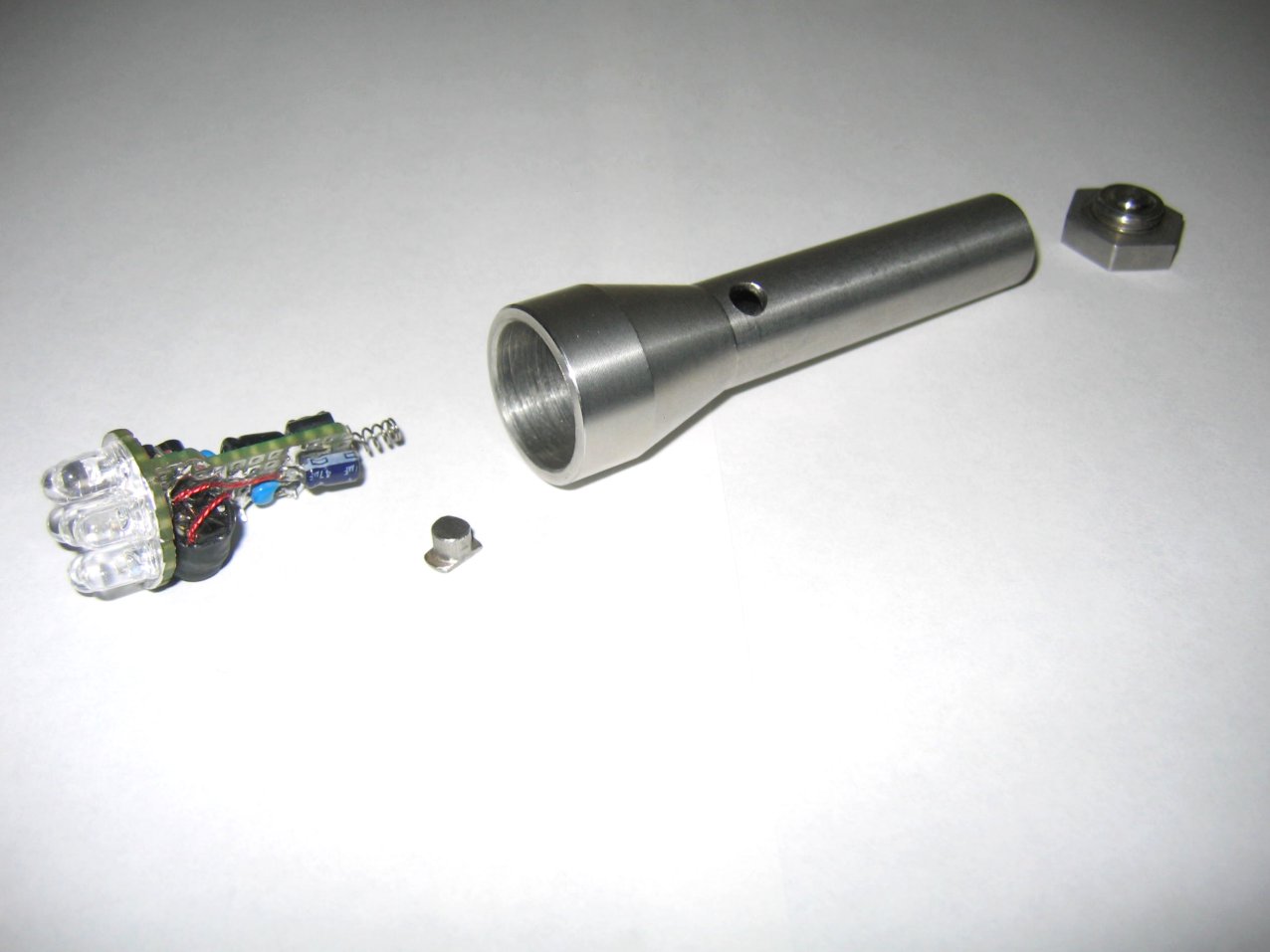

hier alle onderdelen los naast elkaar
http://www.uploadarchief.net/files/download/img_2zaklamp.jpg

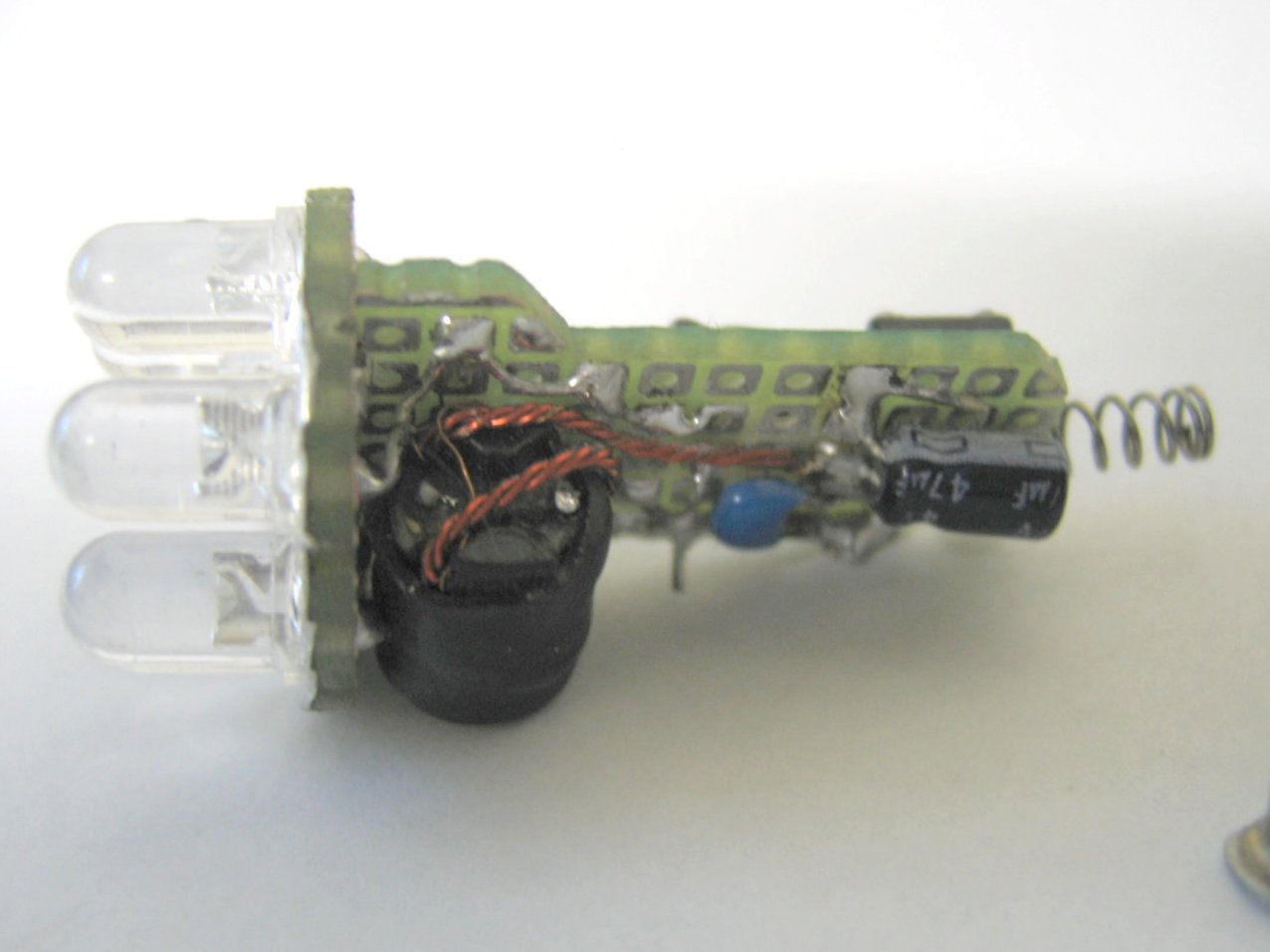

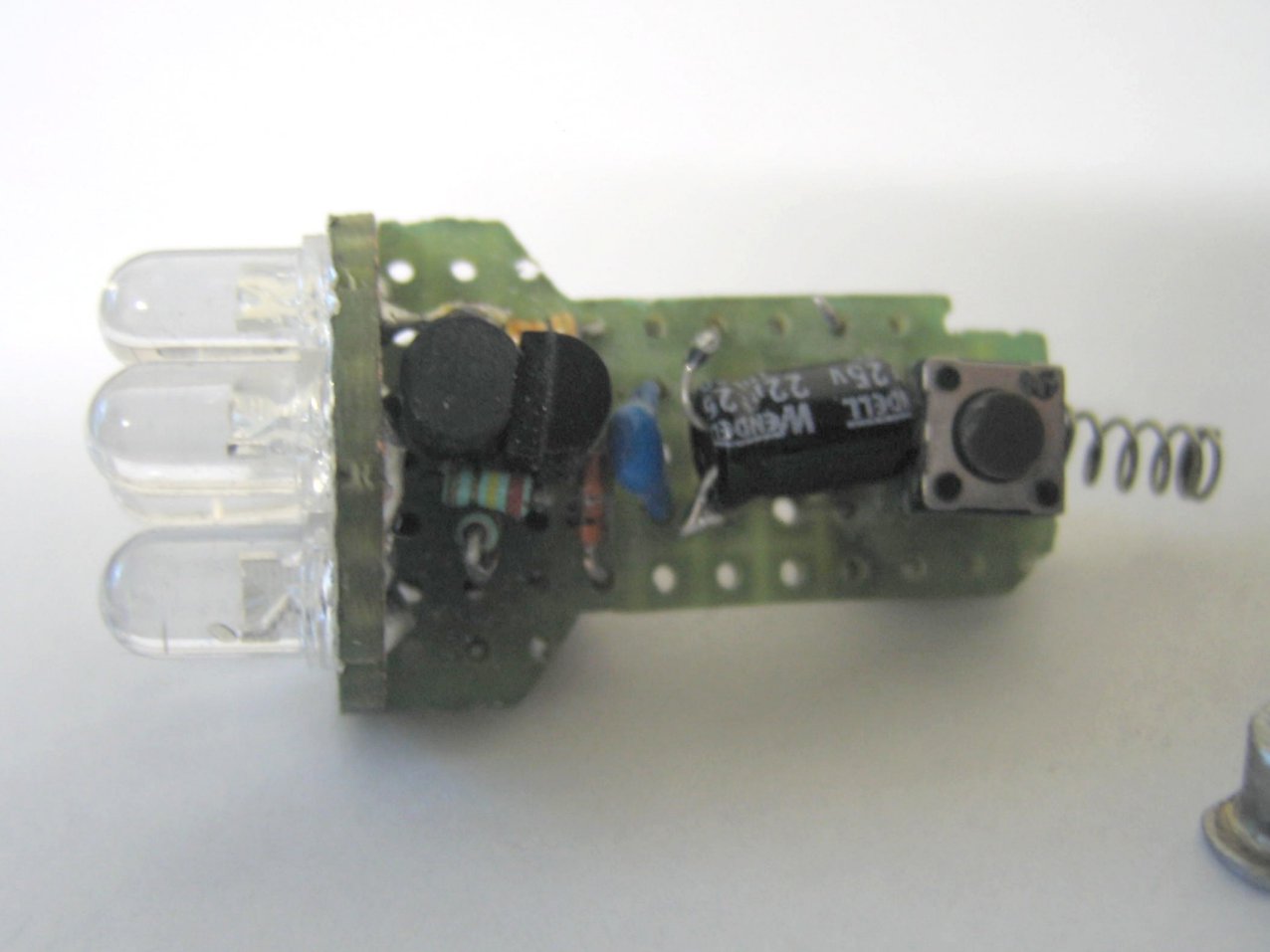

het printje van de bovenzijde
http://www.uploadarchief.net/files/download/img_3zaklamp.jpg
printje van de onderzijde
http://www.uploadarchief.net/files/download/img_4zaklamp.jpg

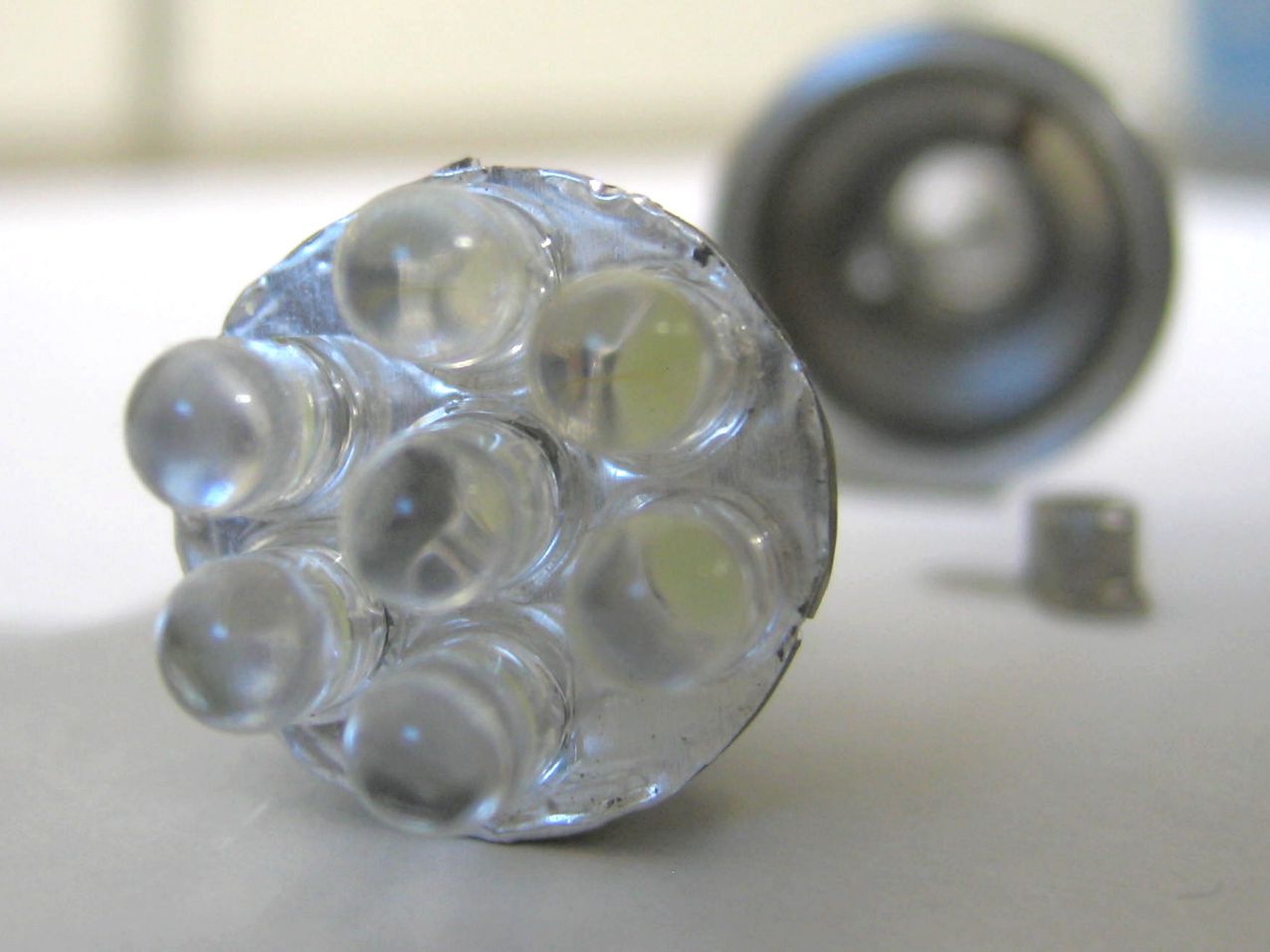

de LED's met reflecterende folie op het printje
http://www.uploadarchief.net/files/download/img_5zaklamp.jpg

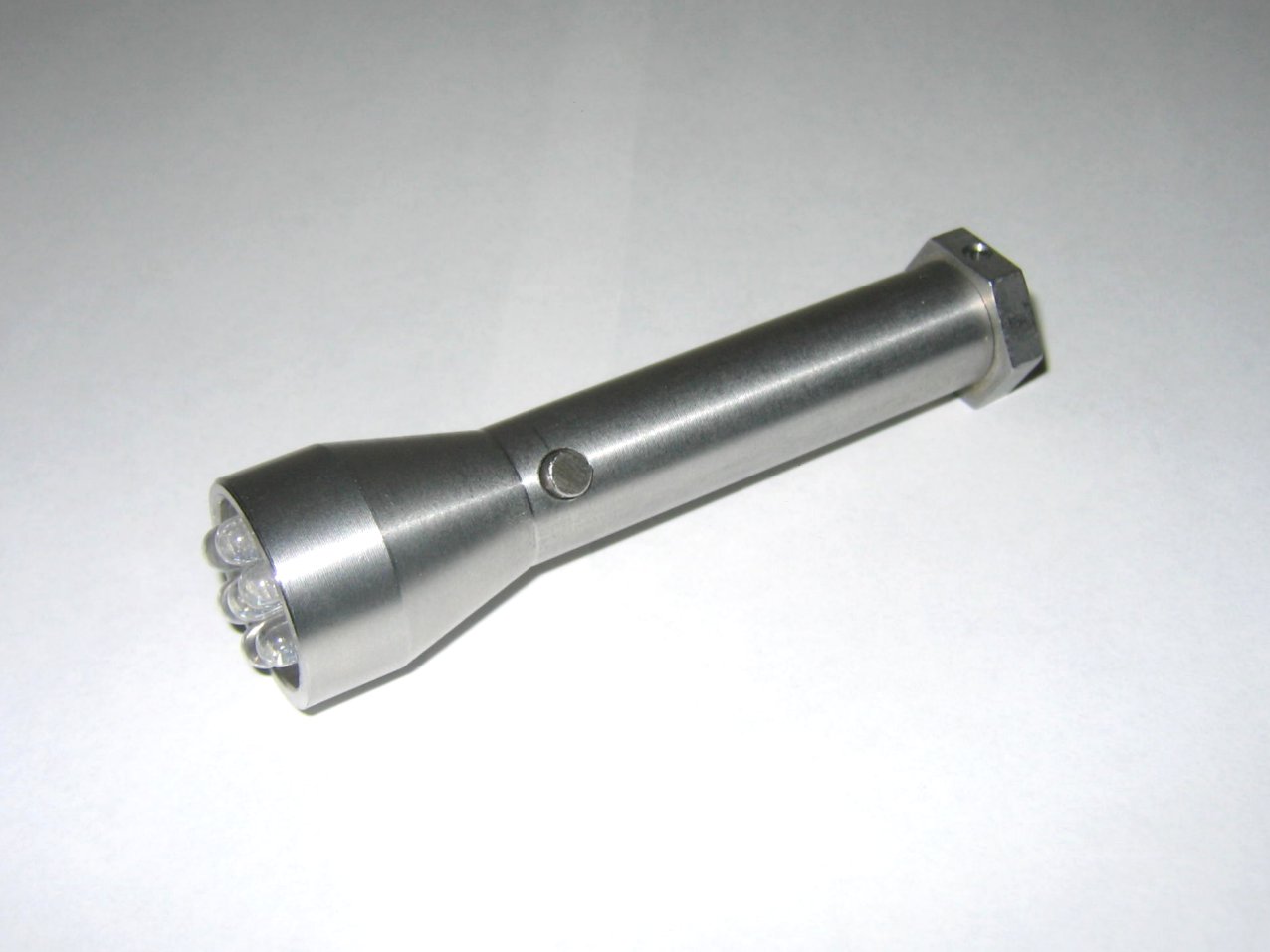

alles gemonteerd
http://www.uploadarchief.net/files/download/img_6zaklamp.jpg

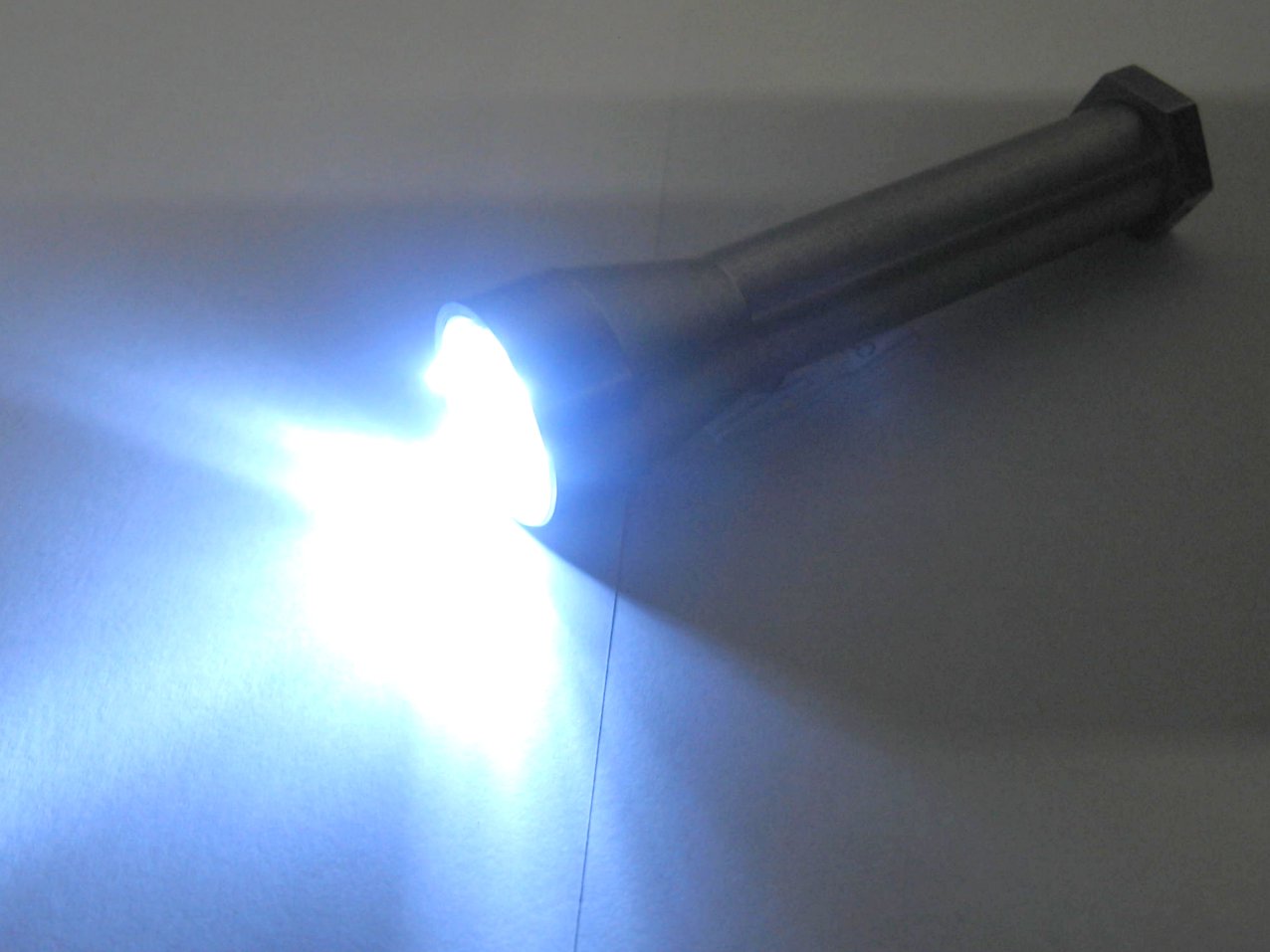

foto bij duisternis, met brandende LED's

groetjes Krisje

/mod edit, lees jij geen FAQ of startposts?

[Bericht gewijzigd door klein is fijn op 8 april 2008 21:24:16 (6%)]

zoeken tot het werkt en dan nog zoeken

erg mooi, maar die foto's zijn een beetje groot.
gaat niet echt snel bij mij, zou je ze iets kleiner kunnen maken?

@hobbyelektro:
kan je mss ook een beetje specs geven van de ledjes? (spanning, stroom, candela, hoek)
ik neem aan dat je gebruik maakt van een step-up. welke? (naar welke spanning, stroom, mss welke ic)
Als je heel hard aan dit project hebt gewerkt, kan ik uiteraard volkomen begrijpen dat je die dingen mss iets liever niet zegt. het moet niet!!!

mooi lampje.

heb je de "behuizing" zelf gedraaid op een draai bank?

Robbert

robotica rules :D

Op 8 april 2008 23:44:55 schreef Robbertbd:
mooi lampje.

heb je de "behuizing" zelf gedraaid op een draai bank?

Robbert

jip, iets meer dan een uurtje werk mee gehad
gedraait van een RVS-as van 25mm
tot afmetingen van het lampje: 85mm, (kop) 24mm, (handgreep) 16mm

zoeken tot het werkt en dan nog zoeken
klein is fijn

Moderator

Eindelijk, alle bits en bytes staan goed, de knoppen werken, om even een quote erbij te trekken: Everything! Is! Going! As! Planned!

Printje maken:
http://www.kleinisfijn.nl/co/powerpoint_controller/ir_remote_1.jpg

Dubbelzijdig dit keer:
http://www.kleinisfijn.nl/co/powerpoint_controller/ir_remote_2.jpg
Jawel, gaatjes voor via's zijn al geboord. 0.3mm diameter.
De kras is een beetje zonde, die merkte ik te laat op.

Enig soldeerwerk later:
http://www.kleinisfijn.nl/co/powerpoint_controller/ir_remote_3.jpg

Een close-up voor iedereen die het niet goed zag:
http://www.kleinisfijn.nl/co/powerpoint_controller/ir_remote_3a.jpg
Hart van het ding is een PIC10F200. De LED's worden aangestuurd door een simpele BC847. Door die forse elco die achterop staat en de korte pulsduur gaat er toch bijna 30mA door de twee LED's heen.

Op de bovenkant zitten de knoppen:
http://www.kleinisfijn.nl/co/powerpoint_controller/ir_remote_4.jpg

Zijaanzichtje om de platheid te laten zien:
http://www.kleinisfijn.nl/co/powerpoint_controller/ir_remote_5.jpg

Het heeft even geduurd, maar het werkt nu prima. :)

Geweldige dingen die pic10's. De eerste indruk die ik had toen ik je fotos bekeek was; is dit een dubbeltransistor of logisch poortje? Ik wou dat ik die van mij nog had. Kwijtgeraakt :s Wat doet het eigenlijk? garagedeur?

hierbij mijn elektronische voltmeter.
hij kan tot 24 volt meten.
nauwkeurigheid ligt niet heel hoog maar maakt mij niet uit.

http://www.uploadarchief.net/files/download/p6160030.jpg

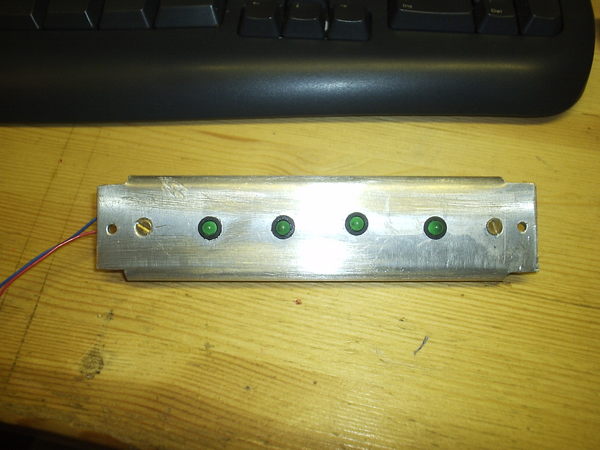

http://www.uploadarchief.net/files/download/p6160031.jpg

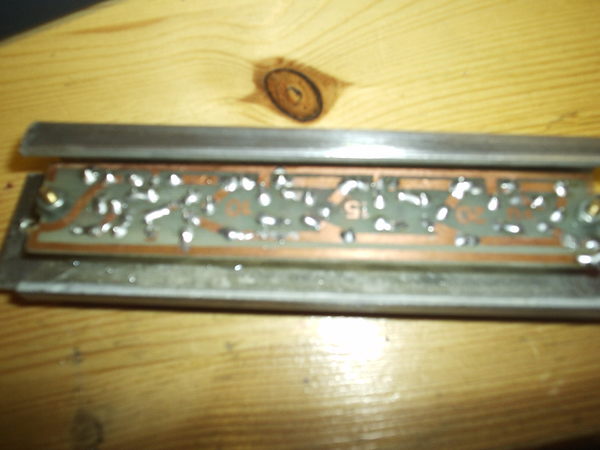

http://www.uploadarchief.net/files/download/p6160032.jpg

Vroeger maakte het niet uit welk bier je dronk, maar toen dacht je ook dat alle meisjes hetzelfde waren... © grolsch

Kan een breadboard te klein zijn? Ja.
Geen voltooid project, maar ik ben er wel trots op:
http://img98.imageshack.us/img98/6047/imgp3419cz9.jpg
Een klok, geheel gebouwd met cmos ic's. Voor elke digit worden een 4029 en 4511 gebruikt. Verder nog wat inverters en AND poorten die gebruikt worden om bij 59 en 24 te resetten. Het kon vast ook wel gemaakt worden met 1 PIC, maar mijn voorkeur gaat uit naar 17 cmos IC's :P. Moet alleen nog een een suivere 1Hz singaal op komen. Twijfel alleen nog om er een print voor te maken met de groene digits.

Suiver 1Hz signaal? Gewoon een PIC pakken ;)

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Volgens mij zit er een draadje los ;)

help

Golden Member

Dat doe ik je niet zo 1,2,3 na ..
keek even in je profiel .. maar meestal zijn het toch de 'ouderen' die een handvol poorten pakken !
Inderdaad wel iets om trots op te zijn !

Ik heb dat ook eens gebouwd, wel met de TTL serie nog te zeggen. Dat was in de dagen dat ik geen ervaring had met PIC's :p
Een kleine week heb ik er mee liggen zeulen en 2 printplaten met gaatjes, en solderen maar :p

High met Henk

Special Member

Op 11 april 2008 14:17:58 schreef niels v.v:
Moet alleen nog een een suivere 1Hz singaal op komen. Twijfel alleen nog om er een print voor te maken met de groene digits.

Das relatief simpel: neem een kristal met NAND of AND buffers (Weer logica)
En neem een teller die je laat tellen en bij exact het aantal tellingen die je meot hebben dus de teller rest EN je pulsje uitgeeft. Das oldskool electronics!!!

wel gaaf projectje eigenlijk.....

E = MC^2, dus de magnetische compatibiliteit doet kwadratisch mee???

Das relatief simpel: neem een kristal met NAND of AND buffers (Weer logica)
En neem een teller die je laat tellen en bij exact het aantal tellingen die je meot hebben dus de teller rest EN je pulsje uitgeeft. Das oldskool electronics!!!

wel gaaf projectje eigenlijk.....

Kan eenvoudiger met een ripple counter (heb je maar 1 IC extra nodig ;)); Kwartskristalletje eraan en de interne flipflops delen de frequentie steeds door 2 tot je exact 1Hz hebt.

High met Henk

Special Member

die dingen was ik ff vergeten, maar hebben die ripple counters ook een mogelijkheid om eht IC uberhaupt in oscillatie te krijgen?

E = MC^2, dus de magnetische compatibiliteit doet kwadratisch mee???
Sine

Moderator

Een 4060 kun je meteen een horloge quartz aan hangen, dat nog eens twee delen en je hebt 1Hz

Wat een reacties, had een hoop verwacht over: ''dat kan mer een PIC blablabla''. Maar valt mee. Zit te denken aan een 4060 en een 4013 met een horloge kristal, dat heb ik ergens eerder gezien.

@technojunk: hou je mond:P
@juul: waar dan?:)

De meeste problemen zaten bij de 24, je moet dan van 8 pinnen het zo maken dat er maar op een goede manier een 1 wordt gemaakt.

[Bericht gewijzigd door niels v.v op 11 april 2008 15:35:22 (21%)]

Je kunt zo'n klok op verschillende manieren maken, maar de meeste hardware die jij daar hebt liggen zit ook als hardware in een pic/avr. Veel microcontroller gangers snappen niet wat ze nou eigenlijk aansturen/doen. Als je de hardware begrijpt is het voor jezelf makkelijker en beter. Ik ben zelf pas relatief kort begonnen met avr's (heb vanaf m'n 13e tot m'n 17e met analoge en digitale circuits gespeeld), maar merk nu dat ik de opgedane kennis van daarvoor nog wel is hard nodig heb om goed met avr's te kunnen werken.

Kortom, way to go :).

Take a parachute, and jump!
