wat is het? ziet er wel cool uit

mooi.... maare wat is het?

Op 22 augustus 2008 17:22:15 schreef shogun:
mooi.... maare wat is het?

een batterijmonster

Zo te zien een soort slang met heel veel batterijen en servo's.

Het is inderdaad een Slang, link even gejat uit een ander topic.

Heel mooi gemaakt.

Een slang Zie ook dit topic en dan de post van "donderdag 21 augustus 2008 00:19:39".
Die accu's zien er trouwens uit als die van de Canon EOS 300D.

Accu's zijn van olympus, de blm-1

Omdat deze robotslang de hele wereld over reist, zijn er zo veel mogelijk "off the shelf" onderdelen gebruikt voor onderdelen onderhevig aan slijtage. (lagers, servo, batterij)

Verder alles 100% custom.

ieder segment heeft een atmega88. Die regelt de intelligentie, maar ook bijvoorbeeld het downsteppen van de spanning voor de servo's en het laden van de li-ion.

Ieder board heeft 7 interne sensors voor zelfdiagnose, een IR sensor voor objectdetectie.

Naasr de IR wordt ook het stroomverbruik gemonitord. Het gedrag verandert dan ook als de slang de bult op gaat en herkent als hij ergens vast komt te zitten.

Omdat eagle987 de startpost niet gelezen heeft (ook voor anderen een tip) een aantal offtopic posts verwijderd.

Ik zal het ook maar eens aandurven om een project te showen, dus barst maar los met de kritiek...

Omdat ik zo'n berg IC-tube's heb liggen dacht ik eraan hier eens wat mee te gaan doen.
Dus heb ik maar een TTL-pen gefabriceerd waarbij ik alle componenten in een U-vorm moest solderen.
En dat valt dus niet mee..!

Hij werkt perfect en ligt nog lekker in de hand ook.
Op het laatste moment heb ik er nog maar felle led met mini-switch erbij gesoldeerd om nog beter licht op de pcb te hebben.

Het puntje van de meetpen heb ik vlijmscherp geslepen om makkelijk door gelakte pcb's te kunnen prikken.

Volgende project wordt er 1 die ook voor CMOS geschikt is.

-edit-
Oei, plaatje is wel erg klein, maar goed als je goed kijkt zie je een LM339, 12 weerstanden, 1 c'tje, 4 diode's en 4 leds erin gepropt.

Mss een domme vraag maar wat is een TTL-pen?

Zier er verder wel goed uit, geen kritiek hier;)

Met een TTL pen controleer je de status hoog of laag op de pootjes van een TTL IC (74XXXX).
Bij mij gaat dan rood branden bij laag, geel tussen de 0,8 en 2,4V (is dus niet goed) en groen bij hoog.

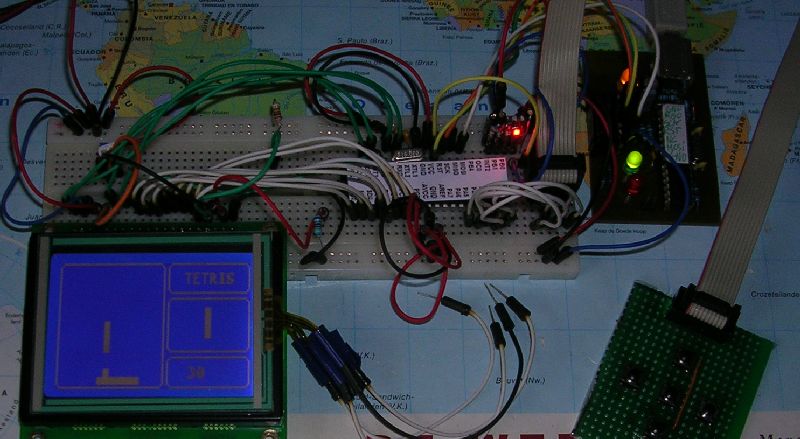

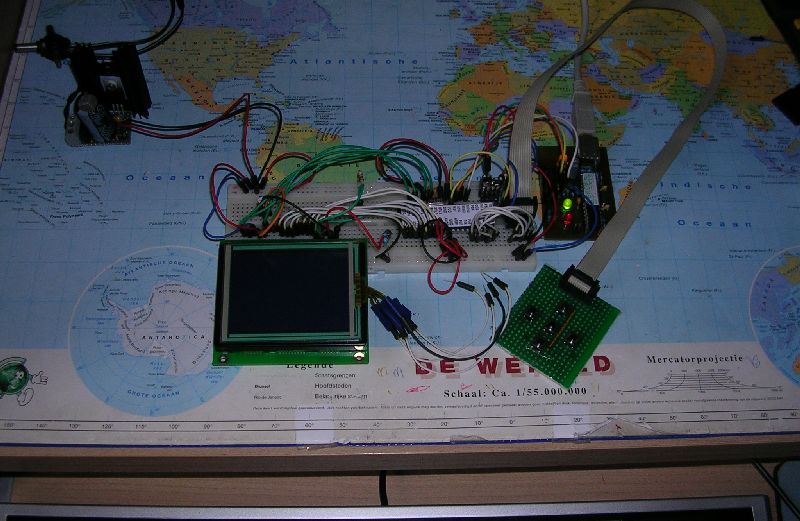

GLCD werkt sinds eergisteren goed dus:

Tetris.

http://nl.youtube.com/watch?v=1sydEz4FWNs kwaliteit is mager, met dank aan youtube.

@Sine: Ow, ik wist geen eens dat men fototoestel aka camara geluid had. En geluid van Firefox staat altijd af. Suggestie voor iets anders? (iets wat youtube kent dan)

Op 24 augustus 2008 18:35:01 schreef chuckie:
Dus heb ik maar een TTL-pen gefabriceerd

Hee, hij is af ! heb je geen brilletje nodig nu ?

Regel eens een wat betere foto, aan deze is niet echt te zien wat voor gepriegel het is

@smoerijf

Probeer eens http://nl.youtube.com/watch?v=1sydEz4FWNs&fmt=18 voor een hogere resolutie.

Ik zou het deuntje nog wat aanpassen, dit is niet echt tetris ( en slecht voor mijn oren )

[Bericht gewijzigd door Sine op zondag 24 augustus 2008 19:46:40 (26%)

Tja, ik begin wel te begrijpen wat KIF zo leuk vindt aan dat gepriegel.
Zou wel een stuk beter gaan als ik SMD onder de knie zou hebben.
Maar die code's snap ik nog niet oftewel kan daar nog geen logica in ontdekken

-Offtopic-
Is er niet een site o.i.d. waar je dat allemaal overzichtelijk terug kan vinden?

Eindelijk mijn kleine projectje afgerond:
de Wake Up Led

Doel: mij wakker maken. Doet eidenlijk precies hetzelfde als een Philips Wakeup-light, maar dan zelfgemaakt, en met ledjes ipv een gloeilamp.

Project bestaat uit 2 delen:

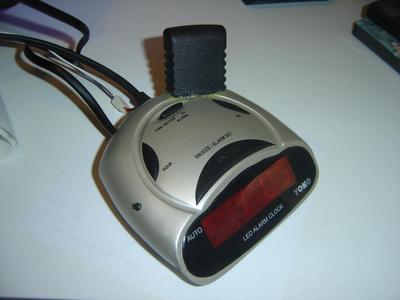

1 een omgebouwde wekker

Wekker zo omgebouwd dat, wanneer het alarm afgaat, er een SSR getriggerd wordt. Ook gaat het piepertje niet meteen af, maar zit er een optocoupler voorgebouwd, die extern aan te sturen is. Waarom? Voor deel 2 van de Wake Up Led!

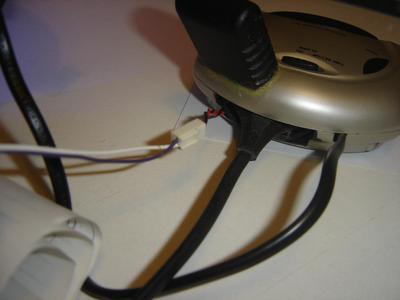

Twee draadjes om de optocoupler aan te sturen, en een ingebouwd stopcontactje. Die nam alleen te veel plaats in, dus heb ik een zwart compartimentje op de wekker gelijmd waar nog wat elektronica (geen foto of schema van) in zit.

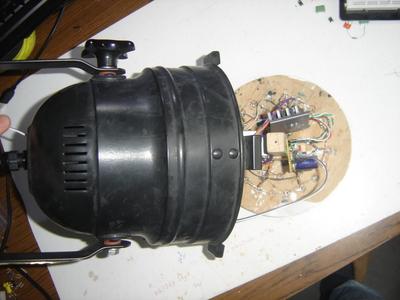

2 een langzaam aan fadende ledspot

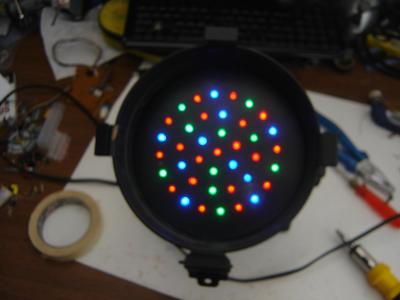

PAR56-short discolamp gescoord, en er ledjes ingebouwd. Verder nog een printje dat ze langzaam aan-fade, dmv een elco die met een stroombron opgeladen wordt en een voltage-PWM converter.

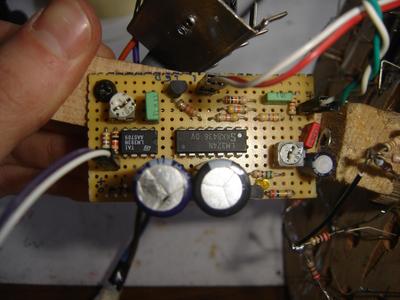

Twee dikke elco's, twee instelpotmeters, een LM324 en nog een LM393 dual opamp.

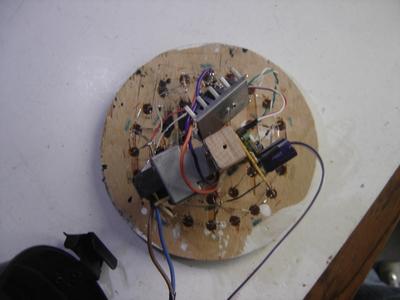

Plaat met alle led's (39 stuks) erin. Ze zijn allemaal platgemaakt aan de voorkant (een hels karwei). Verder de trafo (14Vac, genoeg vermogen) en een LM7812.

En zo steekt alles dan in elkaar.

Zodra je de spot voedt, begint hij aan te faden. Is dus (in theorie) ook los te gebruiken.

Zodra de elcospanning (en dus de duty-cycle en lichtsterkte) boven een bepaalde ingestelde waarde komen, kan de spot de opto-coupler in de wekker triggeren, en gaat het alarm ook echt piepen. Het geheel is dan weer te resetten met een drukknopje wat ik er extra heb moeten bijplaatsen.

Tot nu toe werkt alleen het opto-coupler gedeelte nog niet:(

@ smoerijf

Mooi gemaakt man! ga je het nog ergens inbouwen ofzo?

Welke AVR het je eigenlijk gebruikt?

Mega16 die 65% vol zit.

nee, ga ik niet inbouwen ofzo, is gemaakt om eens te kijken of lukt. (ik heb dus nergens gaan zoeken hoe andere het bv hebben gemaakt)

En ik heb ook maar een 1 GLCD. Morgen ga ik waarschijnlijk proberen iets te maken zodat ik erop kan tekenen. (Er zit ook touch-screen op, zie 4 kabeltjes rechts)

Het is niet erg speciaal.. Een kleine reparatie aan een oude Sony KTV (KV-1430E). De volume potmeter maakte geen goed contact meer. Met wat contactspray zo opgelost.
Ik vond het wel leuk om hem hier te posten,

Hou oud schatten jullie dat hij is eigelijk? Ik heb zelf niet zo goed een idee..
T ding komt trouwens van ons opa en oma af en functioneerde als TV voor buite

Op 25 augustus 2008 20:53:38 schreef Nieko:
De volume potmeter maakte geen goed contact meer. Met wat contactspray zo opgelost.

Helaas letterlijk, nooit contactspray in een potmeter spuiten.

Hou oud schatten jullie dat hij is eigelijk? Ik heb zelf niet zo goed een idee..

>20 jaar.

Op 25 augustus 2008 21:02:42 schreef Henry S.:
Helaas letterlijk, nooit contactspray in een potmeter spuiten.

Ach, het helpt even. En na een tijdje is het terug als tevoren - of erger.

@Nieko: vervang dat ding door een nieuw exemplaar!

En in de potmeters van nu, mag je daar ook geen contactspray in spuiten? (die oude goedkope dingen, zit daar een plastiklaagje op dat oplost?)

[Bericht gewijzigd door Technojunk op maandag 25 augustus 2008 21:35:13 (33%)

Feestweek afgelopen en nog mooi een weekje vakantie dus heb mijn 3x3x3 ledkubus(je) af kunnen maken
filmpje

@muddy, geeft dat ding veel licht?

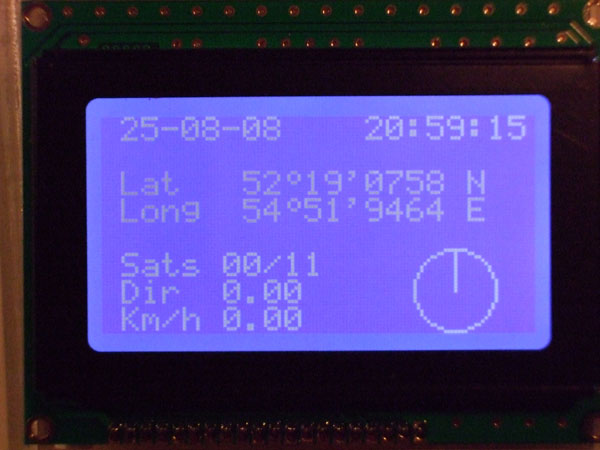

GPS ontvanger/decoder met PIC 18F242
Ik vond voor 25 euri op marktplaats een GPS muis, dat vond ik goedkoop genoeg om de gok te wagen.
Ik had nog een graphisch LCD-tje, zie hier het resultaat.

He mooi gemaakt Hadv, daar zit ik zelf ook nog aan te denken om dat eens te doen. heb je er ook nog een kompas in verwerkt?

Mijn lichtbak v3 is af.

Eindelijk gaat alles zoals het moet. Een paar fouten die ik gemaakt heb.

Tl buisjes te ver uit elkaar. Leds die niet genoeg uv licht gaven.

Reflector gebruiken van de tl's maar vergeten dat die reflector op zo'n manier is gevormd dat die op je gezicht (afstandje 30- 50 cm ) gericht is.

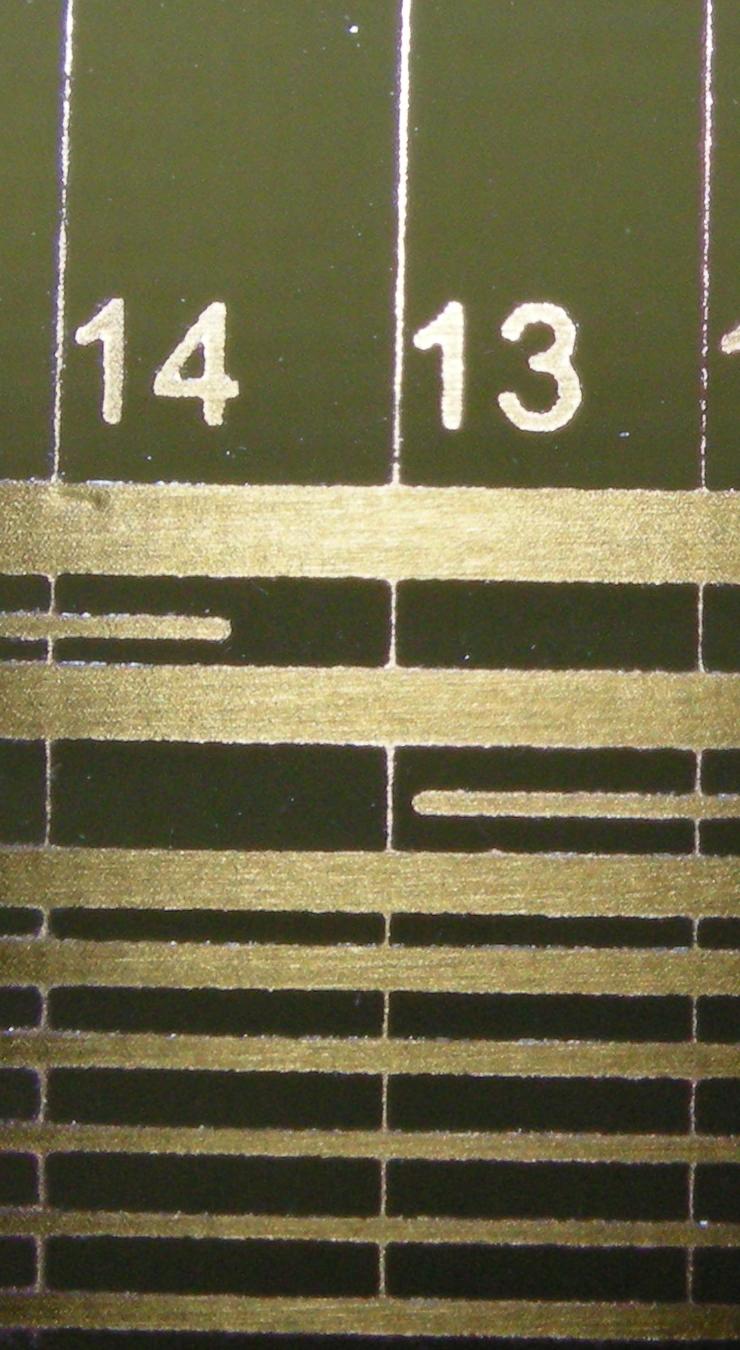

En nu heb ik de buisjes lekker dicht op elkaar en werkt het prima egale belichting, en ik belicht met kalkpapier geprint op 1200 dpi via een inkjet. kost de printer 2 minuten maar goed de lichtbak krijgen jullie nog te zien hier is het resultaat van de test. Het mooie is dat ik op 3,5 minuut het beste resultaat heb en dat het dunste lijntje dan (0,2 nn dacht ik) er nog goed op staat. MAar op 6 minuten staan de rest van de banen er ook nog goed op.
