@Martijn, heb je alle rijen van de bordjes parallel gezet? (6 bits dus) Als je ze doorlust dan kom je inderdaad gauw in de problemen met timing. Mijn bordje werkt op een 8MHz PIC en ik heb alle rijen doorgelust (1 bit) en om die 128 bit te schuiven haal ik maar krap 100 fps
Ze staan in 2 series:
avr - boven1 - boven2 - boven3
avr - onder1 - onder2 - onder3
De avr is geklokt op 20 mhz en het gehele uitsturen van 1 regel boven + onder duurt 140 us. Hierna pauzeer ik 360 us. dus hele beeld is (140 + 360) * 8 = 4 ms.
Als ik de pauze van 360 us eruit haal zou ik een refresh van het hele beeld hebben van 140 * 8 = 1.28 ms = 781 hz.
De code staat trouwens op:
http://www.aavrs.nl/CO/ledsignavr.rar
http://www.aavrs.nl/CO/ledsignpda.rar
[Bericht gewijzigd door Henry S. op vrijdag 24 oktober 2008 17:23:35 (28%)
@buzz:
ik bedoelde dus www.discolitez.com het is een vrij simpel schemaatje, gewoon een 470 ohm van lptpoort naar een ledje.
Op 24 oktober 2008 13:46:52 schreef Martijn Berntsen:
[...]
Bij uitbreidingen dacht ik zelf aan FFT's, audio weergave, en dat soort dingen, en om dat nu tijdens het multiplexen nog eens te gaan berekenen, daar had ik geen zin in, op deze manier houd ik de refreshrate lekker hoog. (ik vind het maar niks als je pwm/multiplexen kunt zien, best hinderlijk.)
Inderdaad, da's volgens mij redelijk complex op 1 core.
Op 24 oktober 2008 17:01:41 schreef ivar92:
@buzz:
ik bedoelde dus www.discolitez.com het is een vrij simpel schemaatje, gewoon een 470 ohm van lptpoort naar een ledje.
Die doet het inderdaad wel. Grappig concept trouwens, had het nog niet eerder gezien.
Op 24 oktober 2008 07:05:42 schreef Jochem_S:
Wacht even, moet je me even vertellen waar jij een (goede) gcc voor PIC haalt?!
De c30 compiler van microchip is gewoon een aangepaste gcc, de source is ook van de site te downloaden.
Op 24 oktober 2008 10:24:37 schreef Daan Timmer:
[...]Ja, maar die TSC427 wordt gevoed door 12V. M.a.w. er komt ook 12V op zijn uitgang?
En met je RX, heb je geen last van die negatieve voltages???
Rs232 is officieel van 3 tot 25 volt positief en negatief, met de TSC427 haal ik 40 mV tot 12 volt, dat werkt ook prima.
Het had natuurlijk ook direct vanaf de pin van de dspic gekund, maar deze uitgang van de TSC427 zat anders toch maar niets te doen.
De negatieve spanningen maken niet uit, de diodes van de interne mosfets vangen dat gewoon op, op de pin zie ik iets van -0,3 volt tot +5,3 volt. De 10k weerstand beperkt de stroom.
Op 24 oktober 2008 13:00:15 schreef Buzz:
@bobo1on1: Nice! Zie je het verschil in kleur/intensiteit tussen 8, 10 of 16 bits goed? M.a.w. heb je er in de praktijk veel voordeel van?
Het verschil is alleen in het lage bereik te zien, de overgangen zijn met 16 bit vloeiend waar hij met 8 bit begon te schokken, voor de rest merk ik geen verschil, behalve dat het gewoon gaaf is om 16 bit pwm te hebben
Ik heb het ding nu in een kastje gebouwd
Die kreeg ik bij mijn aansteker.
Golden Member
Zoals in het topic over de "Dag van de amateur, Apeldoorn" al verteld was een deel van mijn buit 2 grafisch LCD'tjes. Vandaag aangesloten , de code van deze link gepakt :
http://www.scienceprog.com/controlling-graphical-128x64-lcd-based-on-k…
Samen met input van Henry S.
Dit als resultaat :
Groeten, Bram
@bprosman: Very nice dat ding krijgt zijn info van de laptop of is dat gewoon een statisch plaatje
Golden Member
Inderdaad een statisch plaatje om de aansturing en de LCD te testen. Hij ligt op een STK500 met daarin een ATMEGA8.
Groeten, Bram
Nou, ik zie Gerard de Cremer alvast goedkeurend knikken...
Heb je al een praktische toepassing voor dat moois in gedachten?
*Jochem mompelt iets over vlaamse beroemdheden die hij niet kent..
Kijk naar het plaatje, en probeer je te herinneren wie zijn (Latijnse) naam aan die projectie heeft gegeven.
Golden Member
Als toepassing eigenlijk mijn temperatuur/luchtvochtigheids logger waar ik al een tijdje mee bezig ben. Hink nog steeds op twee benen 8051 / AVR, misschien wel beide .
LCD is nu aangesloten volgens de STK500 "standaard" dus kan alle kanten op.
Nadeel van dit LCD is dat het kastje wat ik in gedachten had nu veel te klein is, was gerekend op een 2*16.
Groeten, Bram
Golden Member
De scouting stond er ook met kitjes om kinderen enthousiast te krijgen voor electronica. Ik had zo'n kitje meegenomen voor mijn zoontje (11), ondanks de concurrentie van een vers gekochte "Call of Duty" is hij er gisteravond toch aan begonnen. Kleurcode herkennen van de weerstanden ging eigenlijk wel soepel. Het is een batterijtester/looplicht. Hij wilde ook graag het resultaat laten zien hier :
Groeten, Bram
"De appel valt niet ver van de boom" zullen we maar zeggen...
Golden Member
@Pros,
Lichte "overtuigingsdwang" was toch wel nodig
. Eenmaal dr aan begonnen , en als t dan ook nog werkt toch wel trots.
Groeten, Bram
Ziet er keurig uit, ik ken menigeen die de 11 al lang is gepasseerd en zo keurig niet soldeert.
@pros: Gerard had ik inmiddels al opgezocht natuurlijk

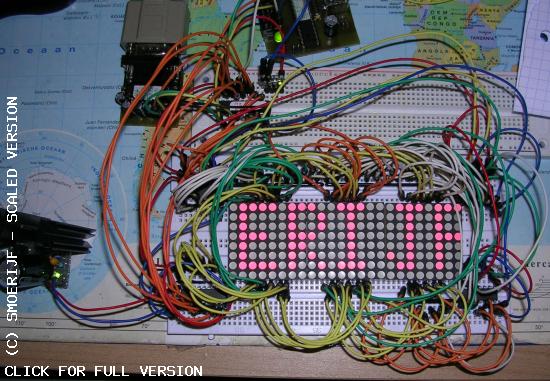

Lichtkrant met 3 dotmatrixjes en tiny2313 als controller, text word ingesteld via RS232
youtube
2313 kan dat natuurlijk niet alleen, en krijgt dus hulp van
3x HC595 en 1x ULN2803. programma zelf is 1368Kb.
Voorlopig is de text in te stellen over RS232 dat moet nog gaan veranderen. De 2313 moet als slave gaan werken van een uitgebreider RS485 netwerkje waarvan de master kan communiceren over TCP/IP, zodat alle slaves kunnen bestuurt worden van op meerdere PC. Niet echt een nuttig project maar tis om maar eens gedaan te hebben.
Ik zie hier iedereen zo creatief bezig en begin zelf ook veel "goesting" te krijgen.
Ik wist niet meteen iets om deze namiddag te maken, dus dacht ik nog wat te spelen met mijn UV ledjes.(die eigenlijk maar net op de grens van UV liggen)
Ik vond nog een USB aansluiting en een oud toetsenbord en ik ben vlijtig begonnen met mijn "futuristisch toetsenbord".
Dit is het toetsenbord.(sorry dat het vaag is maar de flash ging anders af en...)
En is het donker
Op 27 oktober 2008 00:08:07 schreef smoerijf
Voorlopig is de text in te stellen over RS232 dat moet nog gaan veranderen. De 2313 moet als slave gaan werken van een uitgebreider RS485 netwerkje waarvan de master kan communiceren over TCP/IP, zodat alle slaves kunnen bestuurt worden van op meerdere PC.
Text via ethernet gaat al, maar communicatie tussen de 2 is nog op uart TTL-niveau
http://nl.youtube.com/watch?v=NXvSIfq2tfM
Op 26 oktober 2008 20:57:26 schreef bprosman:
De scouting stond er ook met kitjes om kinderen enthousiast te krijgen voor electronica. Ik had zo'n kitje meegenomen voor mijn zoontje (11
Beste bprosman,
heb ik het juist dat je met die kit een batterij kan testen van 1.5V? Is de voeding van die schakeling de batterij zelf? Zo ja, dan heb ik wel interesse in die schakeling.
Als project dit jaar, een theremin, gisteren al een proof of concept geslaagd!
http://nl.youtube.com/watch?v=5js0jmTvTpA
2*wienbrug, versterkertje, en daar een filterke achter dit alles naar de versterker voor hoorbaar geluid.
Aanpassingen die nog moeten gebeuren:
-Volumeregeling
-Mooiere klank (beginnen met een mooie sinus, want nu draaien de opamps tegen hun maximum aan, is te zien aan de blokgolf die er uit komt.)
-Een soort van digitale uitlezing
-...
Golden Member
@Thomasvrede.
De schakeling moet "apart" gevoed worden dmv een 9V blokje.
Groeten, Bram
Ik heb hier een nas staan die s' nachts af moet. Nu blijft die een 15W verbruiken als hij "af" staat. Daarom heb ik iets ontworpen dat de 230V afschakelt als het vermogen onder een bepaald punt zakt.

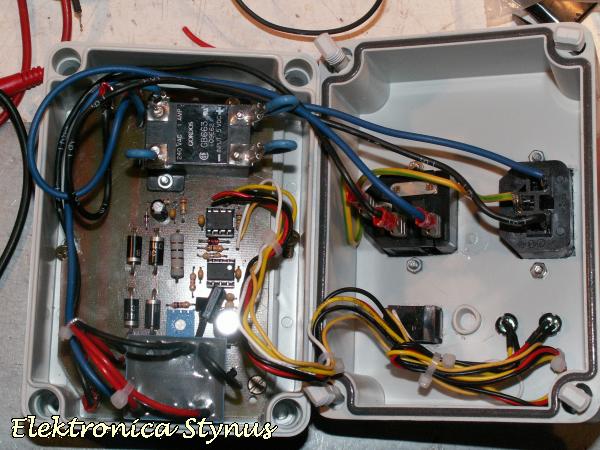

Foto van de print:
Ik vond dat die 220 Ohm weerstand in de voeding te warm werd en er zo teveel vermogen verloren ging. Daarom heb ik een klein transformatortje ingebouwd.

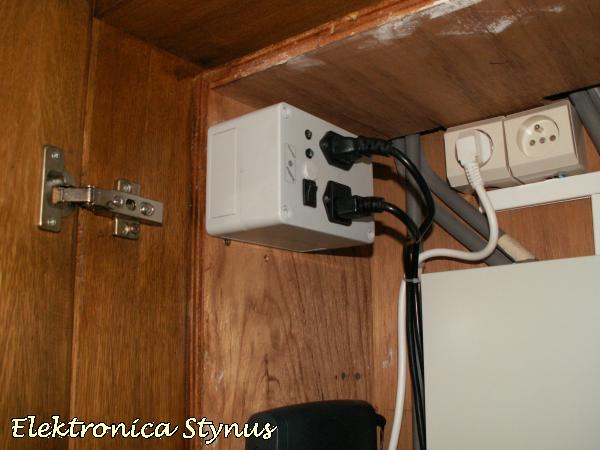

Het kastje opgehangen en aangesloten:
Voor meer info: klik hier
@Stynus: wel mooi gemaakt, maar eh, moet je dat ding nu elke dag weer met de hand aanzetten?
Ik vind die opamp, IC1B wel een beetje zielig hoor, gedoemd om zijn hele leven alleen zijn eigen output terug te krijgen, en verder keihard aan de ground te liggen, tot het einde van zijn dagen volledig geïsoleerd van de wereld. Opamps hebben ook recht op vrijheid hoor!
