Rechtstreeks uit het land van de rijzende zon, deel tien van de 'show your projects' serie.

Hier zijn de vorige negen delen:
Show your projects!
Show your projects! Part 2.
Show your projects! Part 3.
Show your projects! Part 4.
Show your projects! Part 5.
Show your projects! Part 6.
Show your projects! Part 7.
Show your projects! Part 8.
Show your projects! Part 9.laatste pagina

Algemene oproep om even op het formaat en grootte van de foto's te letten. Zodra er een waarschuwing verschijnt een (echte!) thumbnail maken. De grootte direct geposte foto's graag onder de 100kB per stuk houden. Dit vanwege onze Belgische forumbezoekers, die vaak nog een duurbetaalde downloadlimiet hebben.

Foto's die hier niet aan voldoen zullen gewijzigd worden!

Offtopic posts worden ook niet op prijs gesteld, dit is een show topic. Reacties op projecten mogen, maar discussies over het hoe en waarom horen hier niet thuis.

wellicht een stomme vraag, maar wat is gobo????

Zo een stomme vraag is dit niet :)

Wat Twabi2 zegt is idd een gobo :)

Een gobo is een speciaal metalen plaatje dat er voor zorgt dat het licht een figuur vormt

http://nl.wikipedia.org/wiki/Gobo_(belichting)

nonkel dw

klein projectje:

http://www.plaatjesupload.nl/bekijk/2008/08/29/1220018503-190.jpg

zonnepaneeltje gemaakt.

Bezoek ook eens: www.christiaan-elektro.nl

Is een typo in de url, een 2 door een 0 vervangen...

Zo goed als het vroeger was, is het nooit geweest.

Nou, hierbij een onderdeel van een groter project: het "renoveren" van een Philips 720A.
De condensatoren (6 in een blik) hadden het allemaal begeven. Dus blik open gemaakt, smurrie er uit en nieuwe condensatoren er in. Daarna blik weer dichtgesoldeerd.
In volgorde:

Nog origineel:
http://www.telebyte.nl/~famzwart/Image1.jpg

Het blik is open. Lekkere smurrie daarbinnen ...
http://www.telebyte.nl/~famzwart/Image2.jpg

Smurrie er uit gepeuterd en blik schoongemaakt
http://www.telebyte.nl/~famzwart/Image3.jpg

Nieuwe condensatoren aan de aansluitingen gesoldeerd
http://www.telebyte.nl/~famzwart/Image4.jpg

En het blik is weer dicht en kan weer 80 jaar mee.
http://www.telebyte.nl/~famzwart/Image5.jpg

Al is een spreekwoord nog zo raar, als het rijmt dan is 't waar

ken536, het zijn er 6.
Heel netjes gerenoveerd fzwart!!
Gr.Hans.

Een buizeneindtrap dat is het.

Op 29 augustus 2008 19:57:51 schreef ken536:
het zijn er 7 *-)

Echt 6. Één pootje is de common voor alle condensatoren.

Al is een spreekwoord nog zo raar, als het rijmt dan is 't waar

@Stynus: Hoe is de snelheid van de programmer, ik heb het geprobeerd met maar ik kwam niet op een hoge snelheid.
Niet sneller als normaal serieel. Er is hier ook een toppic over geweest. Effe zoeken.

Edit: http://www.circuitsonline.net/forum/view/60123

[Bericht gewijzigd door marcob op 29 augustus 2008 20:58:09 (12%)]

Een WOK is ook maar een vergiet zonder gaatjes

Ik haal de zelfde snelheid als met mijn galvawisp. Maar voor meer snelheid heb ik het ook niet gebouwd.

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

@ Stynus: zijn dat soldeerklonters? het lijkt er op dat het niet zo fijn is gesoldeerd. ben ik niet gewoon van u :p
Wel een mooi design. heel mooie vorm van de printplaat.

Op 29 augustus 2008 17:50:02 schreef Stynus:
Ik heb vandaag een USB-Wisp gemaakt :p.

[afbeelding]
[afbeelding]
[afbeelding]
Voor meer info zie:
http://www.elektronicastynus.be/Projecten/Proggers/USB_Wisp/index.php

Praktisch, het scheelt je weer een RS232 Converter.
volgende versie volledig in SMD ? :)

meten is weten, weten is meten, maar hoe kan je weten wat je allemaal moet meten en weten.

dat was nog eens iets voor mij:)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

We hebben hier een omgebouwde router staan om muziek te laten komen op een buizenradio waar de afstemming van kapot is. De stream draait op een lokale server gezien mijn ouders niet willen overstappen op een isp zonder datalimiet. Er hoort ook een webapplicatie bij die op de server draait waar je liedjes kunt opvragen.

Weet iemand trouwens wat voor radio dat is?

http://img28.imagevenue.com/loc672/th_90899_radio_groot_122_672lo.jpg

@snypermann
Ik gebruik altijd veel tin. En hier lijken het nog grotere klodders omdat na een smd component op sommigge plaatsen een via zit die ik met een draadje maak.

@jovak
Waarschijnlijk wel maar had nu niet alles in smd liggen.

[Bericht gewijzigd door Stynus op 30 augustus 2008 12:38:43 (37%)]

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

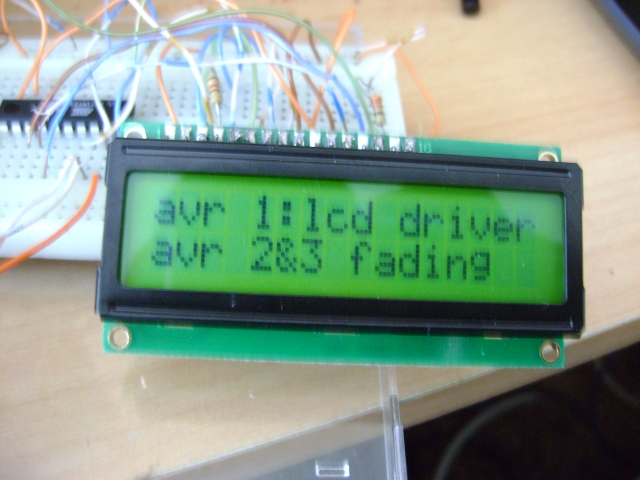

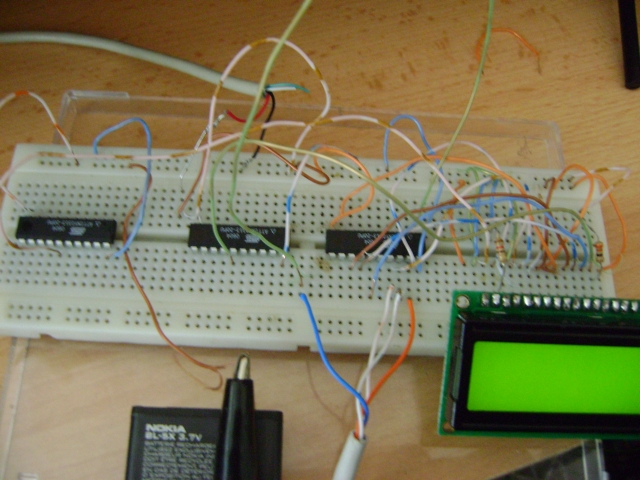

ik ben nu bezig met AVR's programmeren :)
3x attiny2313 (:P)
1 voor de lcd 2x met pwm uitput voor de backlite en contrast faden

ik weet 3x avr is overkill maar moet nog steeds leren om programmas te maken in bascom avr :)

http://www.uploadarchief.net/files/download/dsc00432.jpg
http://www.uploadarchief.net/files/download/dsc00433.jpg

net even een leuke progje gemaakt met bascom avr ;)

http://nl.youtube.com/watch?v=x8GL66MK0gU

[Bericht gewijzigd door tolunay op 30 augustus 2008 15:18:33 (13%)]

Op 30 augustus 2008 12:07:05 schreef Uranium:
We hebben hier een omgebouwde router staan om muziek te laten komen op een buizenradio waar de afstemming van kapot is. De stream draait op een lokale server gezien mijn ouders niet willen overstappen op een isp zonder datalimiet. Er hoort ook een webapplicatie bij die op de server draait waar je liedjes kunt opvragen.

Weet iemand trouwens wat voor radio dat is?

[afbeelding]

Wat voor router is dat?

De router is een Belkin F5D7230-4 v2000 en draait OpenWRT (model is officieel niet ondersteund, maar makkelijk werkend te krijgen).

EDIT: ligt het aan mij dat tolunay zijn afbeeldingen heel lang moeten laden??
Downloading: 100%[=============================================>] 242,573b@6.62K/s

Op 29 augustus 2008 21:33:50 schreef Stynus:
Ik haal de zelfde snelheid als met mijn galvawisp. Maar voor meer snelheid heb ik het ook niet gebouwd.

Dat begrijp ik, maar zoals in het forum toen ook besproken is, was de uitvoering met FTDI chip een keer zo traag.
Dus mischien een keer proberen met een groot betand.

Deze HEX hebben wij toen gebruikt http://www.student.tue.nl/S/r.a.j.hermsen/CO/hexfile.hex

Je zou met een plezier doen wanneer je dat even test , met een PIC18F4550

Een WOK is ook maar een vergiet zonder gaatjes
Sine

Moderator

Een probeerseltje van mijn kant ...

Ik heb van de week bij een klant een oude copier de kelder uit mogen slepen, en daarbij haal je natuurlijk alles wat hem lichter maakt er uit, zodat je hem met twee man ietwat redelijk de trap op kunt zeulen.

Een van die onderdelen was de fuser, en die heb ik nog maar eens bewaard ... een fuser is een metalen verwarmde teflon gecoate rol met daar onder een hitte bestendige rubber aandruk rol, het originele doel is het toner poeder in het papier smelten, maar ik had er een ietwat andere toepassing voor.

http://members.home.nl/guidomennen/temp/frontplaat/IMG_1166.JPG

Deze fuser wordt verwarmd met een 230V halogeenlamp op 100V, met een dikke diode er tussen kan dat prima op 220

Na de originele temperatuur sensor vervangen te hebben door een pt100 en een temp regelaar er aan gebakken te hebben kon ik de temperatuur weer mooi instellen ( de originele elektronica lag immers op het stort ) als je een wat oude printer of copier sloopt kun je de regelaar misschien redden.

http://members.home.nl/guidomennen/temp/frontplaat/IMG_1187.JPGhttp://members.home.nl/guidomennen/temp/frontplaat/IMG_1192.JPG

Daarna maak je een frontplaat ontwerp voor het apparaat waar je mee bezig bent ( Als test heb ik er eentje van het net geplukt, met een lichtgrijze achtergrond ... eigenlijk helemaal niet zo geschikt dus )

http://members.home.nl/guidomennen/temp/frontplaat/frontpl.jpg

Die print je met je laser printer zo donker mogelijk ( alle toner besparende instellingen uit ) en in spiegelbeeld op fotopapier ! ( ik gebruik daarvoor het goedkoopste fotopapier wat ik bij nedis kon vinden )

Daar leg je de alu frontplaat bovenop en dat haal je een aantal keer door de fuser heen die je heet stookt tot een +- 200oC
Pas op de vingers !

Dat laat je afkoelen en daarna week je het papier van de frontplaat af.

http://members.home.nl/guidomennen/temp/frontplaat/IMG_1206.JPG

Er komt bij dit fotopapier nog wat meer papier mee dan de bedoeling is, maar met een sponsje en wat water is dat er zo vanaf
http://members.home.nl/guidomennen/temp/frontplaat/IMG_1199.JPG

Het resultaat :

http://members.home.nl/guidomennen/temp/frontplaat/IMG_1204.JPG

Voor een eerste testje zeker niet slecht dacht ik.
Het is redelijk krasvast, maar voor een echt panel zou ik er een paar lagen blanke lak overheen doen.

Angaben sind wie immer ohne Gewähr.

Sine, zijn die voorlaatste en de foto daarvoor gespiegeld?
Of is mijn gevoel voor ruimte wat in de war? :P

Mooi gemaakt trouwens, zelfde principe als de tonertransfer methode om printen te maken, niet?

Sine

Moderator

Nehoor, de laatste foto is gespiegeld, ik was te lam om mij afdruk te spiegelen omdat dit toch maar een testje is. met aceton haal je de toner overigens zo weer van de plaat af.

Zo zou je inderdaad ook printen kunnen maken, al is het daar misschien niet precies genoeg voor.

Angaben sind wie immer ohne Gewähr.

Op 30 augustus 2008 12:22:45 schreef tolunay:
net even een leuke progje gemaakt met bascom avr ;)

http://nl.youtube.com/watch?v=x8GL66MK0gU

het is dat ik de rest van de lettertjes op het scherm wel scherp zag, maar het filmpje is zo onscherp dat ik begon te twijfelen aan het infuus en de medicatie die ik op het moment krijg. :+

meten is weten, weten is meten, maar hoe kan je weten wat je allemaal moet meten en weten.
