Howel het niet echt iets iets wat ik gemaakt heb met uitzondering dan van de behuizing en de solder werken wil ik dit toch laaten zien. Dit is mijn 2*25Watt versterker op basis van een velleman kit

http://www.uploadarchief.net/files/download/resized/dsc00022.jpg

http://www.uploadarchief.net/files/download/resized/dsc00023.jpg

http://www.uploadarchief.net/files/download/resized/dsc00021.jpg

PS dit is mij eerste project dat meer dan een maand is blijven leeven :-D

Ik ben weer een stukje verder met mijn afstudeerproject.

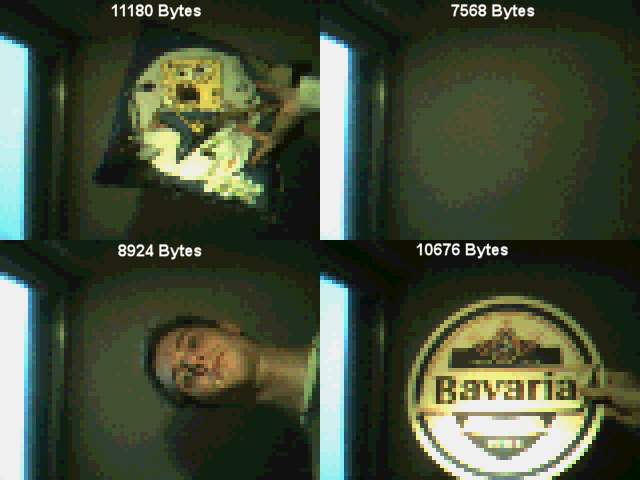

Zie screenshot (klikbaar).
http://www.uploadarchief.net/files/download/resized/bytesvoorbeelden.png
Eindelijk heb ik die verdomde RLE(*) af. Tenminste. Dit is de 'langzame versie'(**).

Dit is het idee van hoe het bordje moet worden.
http://www.uploadarchief.net/files/download/resized/ditideekanwel.png
De inkeping in het board naast de camera moet wel voor de connector van de camera. Dit is een stukje flex kabel. Maar het bordje mag maximaal 3x3CM worden en dan past het er niet op als we de camera niet 'dubbelvouwen'. En aangezien we de camera wel in het midden willen leek me dit een goede oplossing.

(*) Run-Length Encoding. Zie wikipedia.
(**) Ik moet de clock van de camera op een (40x) lagere clocksnelheid zetten zodat de UART van de PIC dit bij kan houden. Als de PIC niet naar de PC hoeft te streamen draait de camera op een clock van 4mhz. En dan lees ik een beeld in van 320x240. Nu lees ik een beeld van 80x60 in. (ik lees wel de volle 640x480, maar ik gooi telkens 6pixels en 6beeldlijnen weg). Daarbij stuurt de camera bayer data. Dus vandaar dat ik er telkens 6 om 6 weggooi, aangezien ik 4pixels nodig heb om RGB565 te krijgen.

Ik ben programmeur! geen electronicus! http://www.daantimmer.nl/ Er is een ontwerp! nu nog inhoud :-)

@bramsky: zeer mooi, ik heb die kit ook eens gemaakt (een hele tijd geleden). Uit ervaring weet ik dat je het beste voor deze versterker een ringkern trafo gebruikt. De deze zorgt voor ruis.
Respecteer vooral de ingang en sluit daar geen slechte kabels op aan! Als je daarmee rekening houd, is het best wel een goeie versterker.

hoezo een maand blijven leven... had je te veel andere dingen te doen??? :p

Dat ziet er echt mooi uit. Mijn projecten werken vaak wel maar ze zien er niet uit.;)
Mijn vraag: hoe groot is dat prachtige kastje en hoe kom je er aan?(kan die transfo 50W aan, ziet er nogal klein uit?)

Wat zijn je luidspreker aansluitingen of zie ik zo scheel?;)

De meeste van mijn projekten worden weer gesloopt om iets nieuws te maken of ze begeeven het gewoon uitijndelijk. daarom ook dat ik zelden iets heb om te toonen

Dat doosje heb ik gewoon in de electronica winkel gekocht voor een 17€. Was een laatste stuk en geen idee van merk ofzo. de breete en diepte zijn ongeveer 15 Cm en hoogte 8 a 9 cm

ik heb gewoon tulp stekkers gebruikt als luidspreker uitgangen, ik had geen banaanpluggen liggen en het was te laat om er nog te gaan haalen het zijn drie tulp stekkers voor de luidspreekers de derde is voor een toekomsitge subwoofer filter

de transfo kan volgens mij inderdaat geen 50Watt aan maar voldoet perfect voor mijn toepassing. deze is uit een oude plaatenspeeler gesloopt

Op 28 oktober 2008 15:57:12 schreef SparkyGSX:
@Stynus: wel mooi gemaakt, maar eh, moet je dat ding nu elke dag weer met de hand aanzetten?

Klopt, maar dat moest ik eerst ook al :p.

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

Omdat ik een extra pomp op de leidingen van de badkamer heb voorzien deze schakeling om ze aan te sturen.
http://i36.tinypic.com/2rcpzbq.jpg

http://i33.tinypic.com/15p5qwh.jpg

Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift

Ziet er erg profi uit reddevil ;)

Van een echte kattemepse zendamateur!

Strak werk!
hoe heb je tekst gemaakt op de metalen plaat onderin?

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Met frontdesigner gemaakt en dan met de Pros manier op een dunne bakelieten plaat geplakt.

Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift

Ik kan me niet herinneren, dat ik ooit een project zo keurig heb afgewerkt. Meestal oogt de buitenkant wel aardig, maar is het binnenin een ramp... :-)
Petje af, reddevil!

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

@ Stynus: mooi werk geleverd. over dat handmatig opzetten: gaat dat over de NAS of over de controller die jij hebt gemaakt? Als het over de NAS gaat: zet er een time controller in (kun je beter een klokje maken met een extra functie) en sluit die aan op de NAS zodat die aangaat. Dan moet er wel eerst spanning zijn. Gebruik vb de ingang die je nog hebt om heel dat feest van jou te laten starten.

dus: 1 klok die eerst een puls stuurt naar de "spanningsonderbreker" zodat die aangaat en de NAS spanning krijgt, en daarna naar de NAS zelf zodat die ook opstart.
Het is maar een idee he

@ reddevil: De enige opmerking die ik maar kan verzinnen is dat ik persoonlijk bepaalde dingen anders had geplaatst op die printplaat. nu moeten je draden zich goed draaien om tot aan de printplaat te komen. ik had ze eerder dichterbij de wartels gezet.
Het eerste wat ik dacht toen ik die foto's bekeek: alee, er heeft iemand iets gekocht en dat gemod. Maar het is verdorie zelf gemaakt!!! dat verdiend een dikke pluim!!!

[Bericht gewijzigd door snypermann op 29 oktober 2008 00:05:59 (27%)]

Op 28 oktober 2008 15:57:12 schreef SparkyGSX:
@Stynus: wel mooi gemaakt, maar eh, moet je dat ding nu elke dag weer met de hand aanzetten?

Ik vind die opamp, IC1B wel een beetje zielig hoor, gedoemd om zijn hele leven alleen zijn eigen output terug te krijgen, en verder keihard aan de ground te liggen, tot het einde van zijn dagen volledig geïsoleerd van de wereld. Opamps hebben ook recht op vrijheid hoor!

lol equal rights for opamps ;)

@snypermann
Ik ben niet elke dag even vroeg thuis en nu onder de vakantie moet het smorgens al aan. Dus een timer is niet echt een optie.
Over het opstarten. Ik heb power up on ac opstaan. Als ik dus op de knop van de standby killer druk komt er spanning op en start het op.

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

Ik heb me laten inspireren door Benadski's elektronische kaars, en iets soortgelijks gebouwd.

Een ATtiny861 zorgt voor de sturing, waarbij een random-generator voor de nodige variatie zorgt. De print bevat --naast de tiny-- weinig meer dan een stel fetjes, een weerstand en een 1N4148. Een foto daarvan leek me dan ook overbodig.

Wat de random-generator betreft, herhaal ik gemakshalve m'n woorden uit een ander CO-topic:

De ADC draait in free-running mode, met ADC-interrupt enabled.
Tussen de ADC-pin en Vcc zit een R van 100k.
Tussen dezelfde pin en GND zit een diode in sperrichting (zo ruist ie lekker).
De ADC-interrupt-routine schuift de bits van een globale variabele 1 plaats naar links, en maakt diens bit0 hoog, als bit0 v/d ADC hoog is.

Als de main-routine een random getal nodig heeft, neemt hij gewoon bovengenoemde variabele.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Mooi gedaan pros! Ook dat random generatortje is slim bedacht. Ik begrijp eruit dat je zo dus elke 8 ADC interrupts een compleet nieuw en onvoorspelbaar random getal kan genereren (je hebt dan immers alle bits van het oude getal weggegooid)? Dat zou mooi zijn, dat heb ik precies nodig voor een ander licht project! :)

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!

In werkelijkheid heb je bij elke ADC-conversie een nieuw random getal. Zo zal bv. 123 na de "behandeling" ofwel 246 ofwel 247 zijn.

code:


                         0b11101100
            0b11110110
                         0b11101101
0b01111011
                         0b11101110
            0b11110111
                         0b11101111
Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Ik had hier zelf ook al aan zitten denken voor random generatortjes. Alleen ik zat zelf te denken aan een LDR en dan een een spaningsdeler hiervan maken. Krijg je hoe dan ook altijd random waardes ;-)

Ik ben programmeur! geen electronicus! http://www.daantimmer.nl/ Er is een ontwerp! nu nog inhoud :-)

Pros, je hebt dan wel nieuwe getallen, alleen is er dan maar 1 bit "echt" random. Je oude waarde is gewoon verdubbeld zolang je geen MSB weggooit. Niet zo bruikbaar voor mijn doel, maar na 8 keer wel! En 't is dan nog steeds snel genoeg voor me.

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!

Je oude waarde is gewoon verdubbeld zolang je geen MSB weggooit

Ja, dat is ook waar. Je kan de ADC ook op een klok laten lopen, die volgens de fabrikant te hoog is voor een betrouwbare omzetting. Hoe onrustiger, hoe meer randomness.

@Daan: ja, LDR zal het ook goed doen veronderstel ik. Als er maar een beetje variatie op zit.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

@pros. Ik heb het ooit wel eens gedaan. Met de std rand en srand functies van C. Vervolgens om de zoveel tijd de ADC lezen. in de SRAND gooien, en klaar :-) Geeft best goede random waardes ;-)

Ik heb hier nu alleen geen LDR liggen, anders had ik even een loggertje gemaakt die bijhoud welke getallen hoevaak random gekozen zijn :-)

[Bericht gewijzigd door Daan Timmer op 30 oktober 2008 14:18:33 (36%)]

Ik ben programmeur! geen electronicus! http://www.daantimmer.nl/ Er is een ontwerp! nu nog inhoud :-)

Ik heb ooit een random generatortje gemaakt met een Linear Feedback Shift Register van 11-bit.

code:

BIT0            EQU     3
BIT1            EQU     2

...

                BTFSC   NEWLO,BIT0      ;IS NEW[0]==1 ?
                GOTO    BIT15

                BCF     STATUS,C        ;NEW[0]==0

                BTFSC   NEWHI,BIT1       ;IS NEW[15]==1 ?

                BSF     STATUS,C        ;NEW[0]==0 && NEW[15]==1

                GOTO    BITSDONE
BIT15
                BSF     STATUS,C        ;NEW[0]==1

                BTFSC   NEWHI,BIT1      ;NEW[15]==1 ?

                BCF     STATUS,C        ;NEW[0]==1 && NEW[15]==1
BITSDONE
                RLF     NEWLO,F
                RLF     NEWHI,F

Deze routine schuift de registers naar links met 1 bit en vult de rechter aan met pseudorangom bit, bit 3 XOR bit 10 van origineel getal. voor langere of kortere shift regiters zijn andere tabs nodig, en die zijn wel ergens online te vinden denk ik met wat zoekwerk, of vraag aan mij.

Het kan waarschijnlijk efficienter, maar dit heb ik al 8 jaar geleden geschreven.

Dit is de eerste post in dit topic van mij, dus ik post maar even wat ik in al die verprutste jaren heb gemaakt ;)
Mijn eerste project(dit zijn niet mijn recentste soldeerkunsten)
voorkant:
http://4krant.sharper.nl/foto/knipper_01-400.jpg
Achterkant:
http://4krant.sharper.nl/foto/knipper_02-400.jpg
En ja hij knipperde, vraag me niet waarom.

Daarna heb ik een versterker gebouwd:
Buitenkant:
http://4krant.sharper.nl/foto/versterk_01-400.jpg
Binnenkant:
http://4krant.sharper.nl/foto/versterk_02-400.jpg
Helaas is er geen foto van de bovenkant van het printje omdat de componenenten niet meer zichtbaar waren door alle draadjes
Achterkant van het printje:
http://4krant.sharper.nl/foto/versterk_03-400.jpg

Toen ben ik printen gaan etsen.
Een astabiele multivibrator:
Bovenkant:
http://4krant.sharper.nl/foto/astabiel_01-400.jpg
Onderkant:
http://4krant.sharper.nl/foto/astabiel_02-400.jpg

Toen na vele mislukkingen op gaatjesprint een fm-bug op echt print:
Buitenkant:
http://4krant.sharper.nl/foto/bug_01-400.jpg
Voorkant print:
http://4krant.sharper.nl/foto/bug_02-400.jpg
Achterkant print:
http://4krant.sharper.nl/foto/bug_03-400.jpg

Daarna heb ik een pic programmer gebouwd:
Voorkant printje:
http://4krant.sharper.nl/foto/pic_01-400.jpg
Achterkant:
http://4krant.sharper.nl/foto/pic_02-400.jpg

En dat werpt zijn vruchten af: Ledjes dimmen.
Overzicht:
http://4krant.sharper.nl/foto/pwm_01-400.jpg
Display:
http://4krant.sharper.nl/foto/pwm_02-400.jpg
Het brein:
http://4krant.sharper.nl/foto/pwm_03-400.jpg
De ledjes:
http://4krant.sharper.nl/foto/pwm_04-400.jpg
En op de scoop:
http://4krant.sharper.nl/foto/scoop_01-400.jpg

Commentaar a.u.b. s.v.p

Commentaar a.u.b. s.v.p

Omdat je erom vraagt:
Warboeltje, rechte hoeken op de printen.

Maak me niet gek, ik ben al gek.

Ja, toen was ik nog onwetend over de rechte hoeken. Maar dat zul je niet meer zien. Ook ontbreekt er een groundplane.
