wat mooi weer allemaal.
@leime's klok. Wordt het bij jou thuis nooit later dan 19:59?

Ik ben in de brainstormfase van een volgend project. Ja, het is een klok met een andere uitlezing dat we gewend zijn. Nee, niet binair of hexadecimaal. Maar met de weerstandscodes.

ik denk dat ie een klok maakt van om de twaalf uur.
dus 1uur-2uur-3uur-4uur(....) 12uur-1uur-2uur(.....)
mooi, dat zeker!!

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!
leime

Golden Member

@pientertje/TechnOoB12

Ik maak inderdaad een 12 urenklok maar dan: 1uur-2uur-3uur-4uur(....) 11uur-0uur-1uur-2uur(.....)

EDIT: Zie ook : ..........

Waarom 0 uur?

[Bericht gewijzigd door elmowww op 7 maart 2009 19:09:05 (87%)

PA0EJE - www.eje-electronics.nl - e.jongerius[aapje]eje-electronics.nl - EJE Electronics - Elektronica/firmware ontwikkeling

strikt gezien bestaat 24.00 uur niet, het gaat van 0.00 uur in de ochtend (nacht) tot 23.59 uur in de avond ( 1 minuut voor de ochtend :p)

leime

Golden Member

Het is een 12 urenklok die telt tot 12 uur en begint dan weer bij nul. Een 24 urenklok telt toch ook tot 24 uur en reset dan? Kijk midden in de nacht maar eens op je 24urenklok. Dan is het ook 23:59->0:00

leime

Wel, er komt toch geen 24 op? :s
Enneh, er zit geen 24 uur in een dag, moest dat zijn dan waren er geen schrikkeljaren nodig.
Maareh, ik denk dat het tot hier genoeg offtopic vervuil is :p

Het is een 12 urenklok die telt tot 12 uur en begint dan weer bij nul

Ha! Maar niet op mijn analoge klok. Daar komt '0' niet op voor... :-)

Hoe dan ook, ik ben benieuwd naar het afgewerkte resultaat.

[Bericht gewijzigd door pros op 7 maart 2009 19:22:53 (25%)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Een 12 uurs klok gaat van 12 -> 1.

Je zegt toch ook 12 uur 's nachts en niet 0 uur 's nachts.

Lekker offtopic

Na een positieve eerste demo hier de fotos van mijn nieuwe creatie. Ik heb er een jaar over gedaan om deze amp te bouwen.

Zonder buizen:

http://album.partyflock.nl/61872803.jpg
http://album.partyflock.nl/61872809.jpg

Met buizen:

http://album.partyflock.nl/61872819.jpg
http://album.partyflock.nl/61872831.jpg

En zo ben ik een jaar geleden begonnen:

http://album.partyflock.nl/48310311.jpg

wouw ziet erg goed uit!! alleen snap ik het nut van die connectors niet op de bovenkant.. ik zie het vaker voorkomen maar waarom op de bovenkant? op de achterkant is toch veel mooier/makkelijker..

prachtig wou dat ik ook zo'n buizenversterkers kon bouwen

Op 7 maart 2009 18:48:36 schreef pientertje:
...
Ik ben in de brainstormfase van een volgend project. Ja, het is een klok met een andere uitlezing dat we gewend zijn. Nee, niet binair of hexadecimaal. Maar met de weerstandscodes.

Ik zit ook na te denken over een klok met een ongebruikelijke methode om de tijd weer te geven. Ik wil dus geen LEDs, gloeilampjes, LCD, mechanische wijzers, harddisk-clock of zo iets dergelijks.

Ik heb al na zitten denken over stoffen waarvan de kleur veranderd door een hogere temperatuur, elektrisch veld, omkeerbaar elektrolyse e.d.

Een manager is iemand die denkt dat negen vrouwen in één maand een kind kunnen maken

@tetris, ziet er goed uit. Je had iets meer tijd in de hoekjes mogen stoppen (sluit nu niet aan) tevens zou ik voor de moertjes andere zoeken (met zo'n bolle kop) zodat je het schroefdraad niet meer zou zien.

Wat ik mij ook nog steeds afvraag: zie je die buizen oplichten als ze in werking zijn?

Koop hier uw kristallen bol - in 2008 ga ik m'n projecten afmaken, echt waar ....... nouja in 2009 dan ..... ehh 2010 ....

Op 7 maart 2009 22:03:22 schreef shogun:
snap ik het nut van die connectors niet op de bovenkant.. ik zie het vaker voorkomen maar waarom op de bovenkant? op de achterkant is toch veel mooier/makkelijker..

Het zit zo, om de connectoren te bevestigen aan de achterkant van de versterker zou ik een gat in het hout moeten frasen en dat gat vervolgens dichten met een plaatje waarop de connectoren vastzitten. Dit was voor mij niet handig, omdat de kast is gemaakt van 2cm dik parket, en ik geen frees heb. Zelf ben ik niet helemaal tevreden met de kast, deels door een te kritische blik, en deels door dat ik niet erg handig ben met hout.

In de praktijk is het niet handig dat de connectors bovenop zitten. Het ziet er niet netjes uit als de speaker kabels aangesloten zijn. Dit geldt ook voor de tulp kabel voor de ingang. Ik heb helaas nog geen tussenoplossing kunnen vinden. Het was voor mij belangrijk alles aan deze versterker zelf te maken.

Dank voor de complimenten!

Op 8 maart 2009 09:12:14 schreef EdwinNadorp:
@tetris, ziet er goed uit. Je had iets meer tijd in de hoekjes mogen stoppen (sluit nu niet aan) tevens zou ik voor de moertjes andere zoeken (met zo'n bolle kop) zodat je het schroefdraad niet meer zou zien.

Wat ik mij ook nog steeds afvraag: zie je die buizen oplichten als ze in werking zijn?

Eens, maar ik ben een held op sokken als het op recht zagen aan komt :-(

Je ziet de lampen branden bij donker, althans de gloeidraad. Bij de eindbuizen, EL34 kun je via de gaten in de schermroosters het blauwe licht van de kathode emissie zien. Dit is geen hel blauw licht overigens. Ik heb moertjes met ronde kop gebruikt. Helaas is dit niet goed zichtbaar op de fotos. Ik heb helaas nog geen betere oplossing.

Dit is overigens dezelfde versterker, maar dan in behuizing versie 1. Deze beviel me niet na een maand gebruik.

http://album.partyflock.nl/50116730.jpg

Bij brand geen lift! Gebruik liever water!

@sparky

Dat is ook een leuk idee. Dat zal ik eens met mijn scheikunde leraar overleggen of dat mogelijk is. Wat wel kan is een stof die oplicht bij uv licht. En dan wat uv-ledjes erop. Alleen die stoffen vallen door zonlicht uit elkaar. Dan moet je wel goede hebben zoals op geld e.d. zit

Mijn eerste geslaagde pic project.
Ik was al een tijdje opzoek naar een klein frequentie counter, heb wat dingen gedaan met een 16F84 maar deze mislukte.

Ik vond een schema op
http://www.best-microcontroller-projects.com/pic-frequency-counter.htm…
met daar bij de .HEX file en de source code.

Heb in Dip Trace schema overgetekend en een enkelzijde PCB gemaakt.

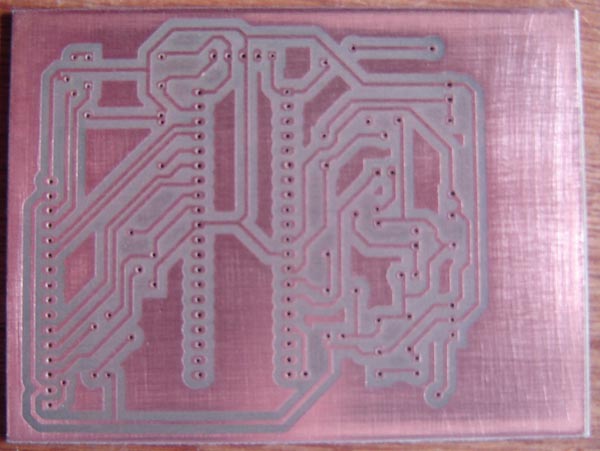

http://www.uploadarchief.net/files/download/dsc00001.jpg

Componenten er op.

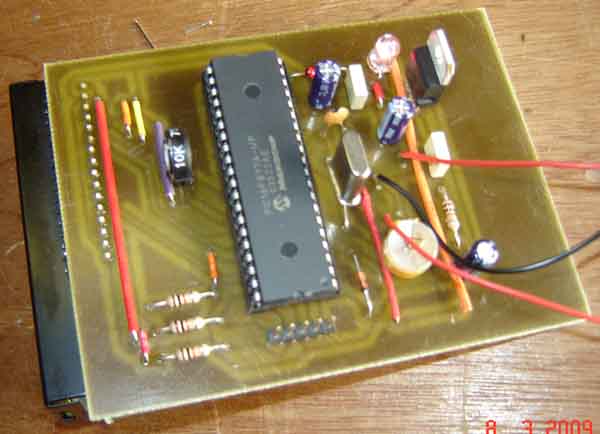

http://www.uploadarchief.net/files/download/dsc00002a.jpg

Nu nog in de source code duiken en wat aanpassing doen.

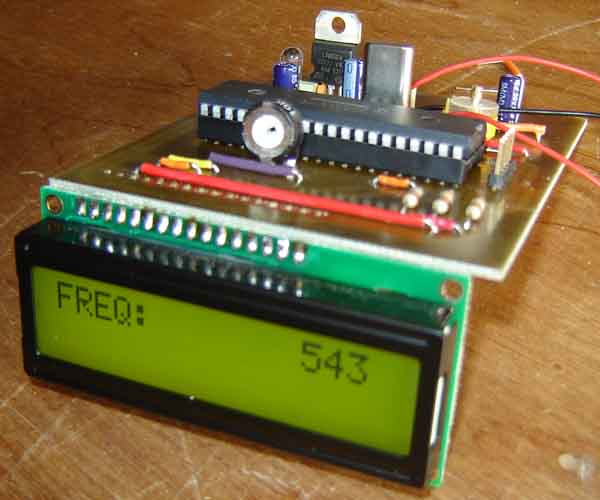

http://www.uploadarchief.net/files/download/dsc00003.jpg

Mooi gedaan! Echter probeer ik Y splitsingen te voorkomen, wat is er mis met een T splitsing?
Trouwens wat meetje daar op het display, 543µhz of Mhz :P

Hoi! Hier weer een min of meer voltooid projectje van mij, een Philips Wake up light-cloon:
Mijn eerste zelf geëtste printplaatje, joehoeee:

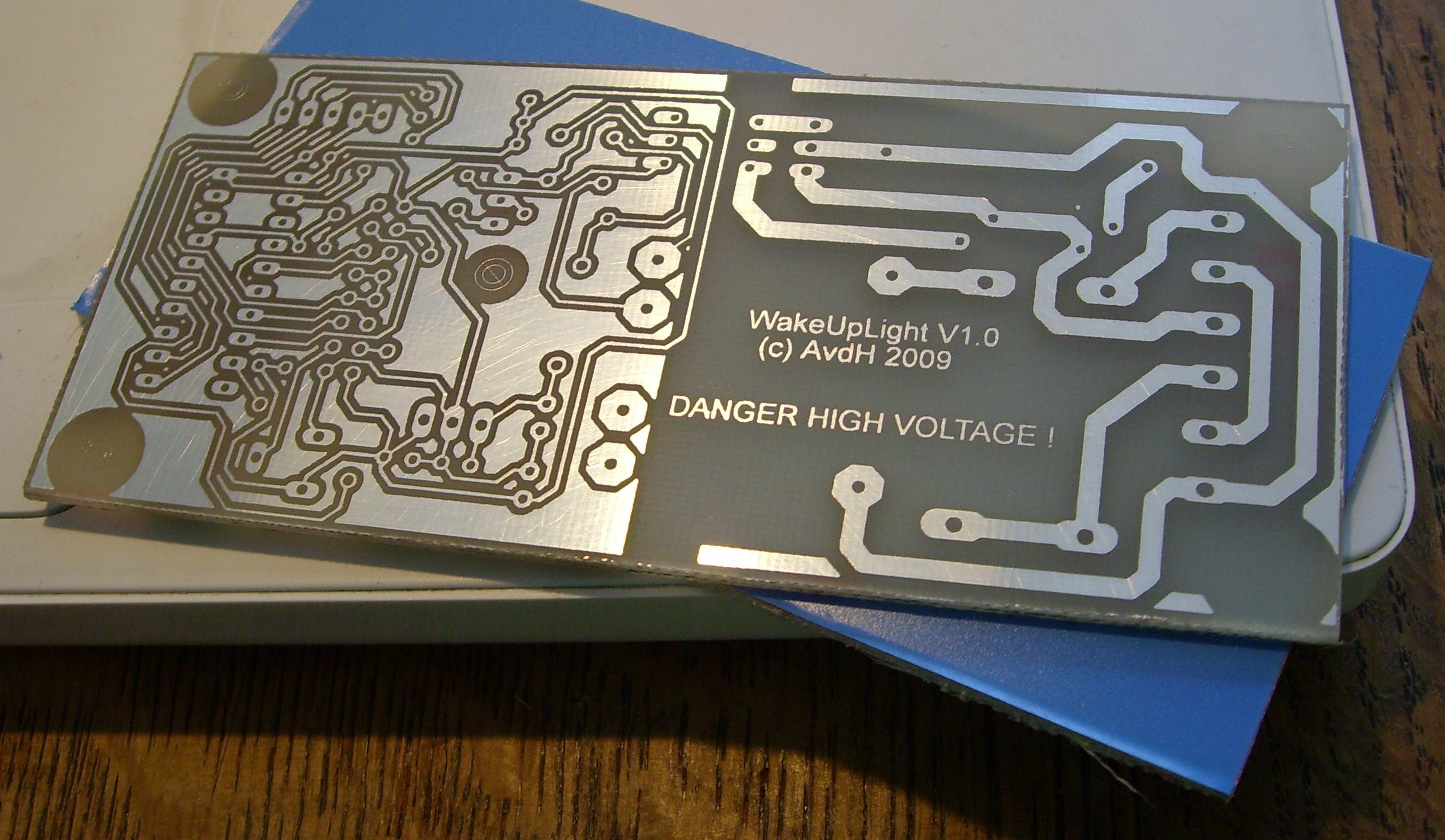

http://www.uploadarchief.net/files/download/resized/ongesoldeerd.jpg
->klikbaar

Met componenten, anders doet 'ie niet veel:

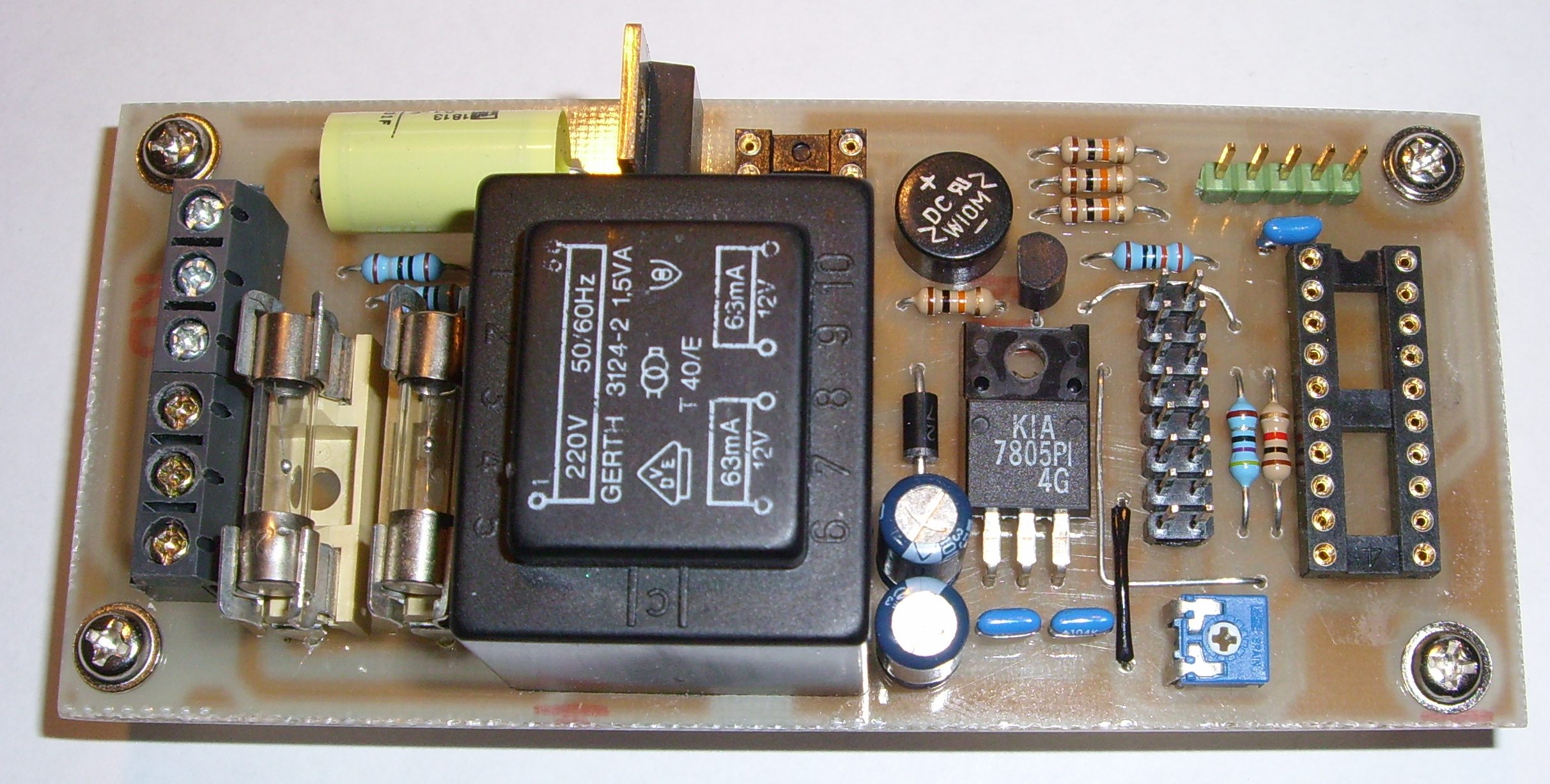

http://www.uploadarchief.net/files/download/resized/bovenkant22.jpg
->klikbaar

En natuurlijk de onderkant:

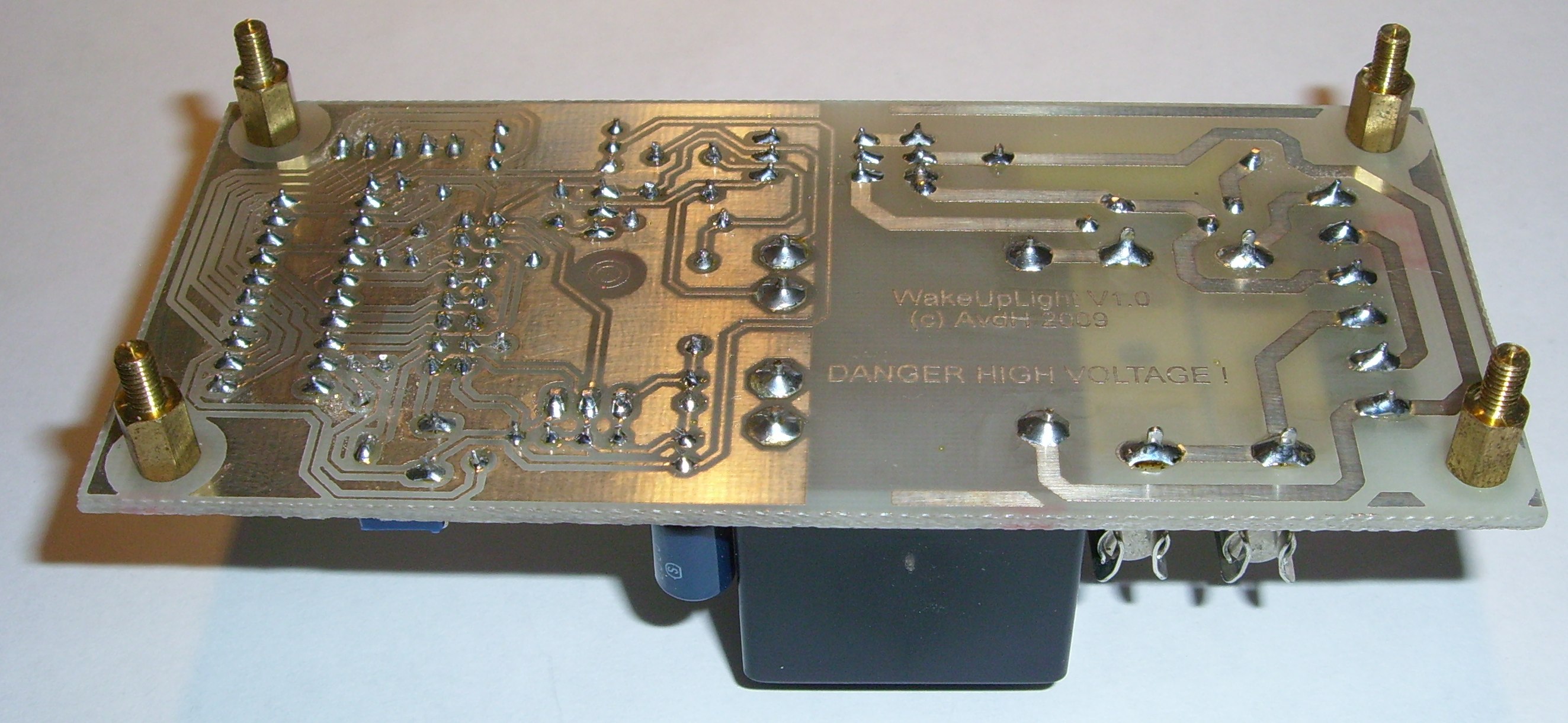

http://www.uploadarchief.net/files/download/resized/onderkant22.jpg
->klikbaar

Je krijt wel een beetje een lamme arm van dat verzilveren zeg, en die waterstofperoxide is ook geen lekker spul :)

Probeer niet jezelf te zijn, je bent ut al...

Met verzilverpolish van HG.
Niet helemaal zoals in de gebruiksaanwijzing, maar als volgt: Goed schudden, dan wat op een doekje doen en op je koper deppen, vooral nog niet wrijven. Ruim aanbrengen en wachten tot alles een beetje zwart kleurt (oxidatie gok ik) en dan uitwrijven. Deze printplaat heb ik zo in twee keer gedaan. Zo gaat het veel sneller...

Probeer niet jezelf te zijn, je bent ut al...

Waarom is je ground vlak niet aangesloten op een ground? O.-
Ziet er voor de rest wel proper uit!

Ik ben programmeur! geen electronicus! http://www.daantimmer.nl/ Er is een ontwerp! nu nog inhoud :-)
