@ leime

idd, daarom, ik weet niet of het dan wel in het kastje ging.

Bij brand geen lift! Gebruik liever water!

Misschien kun je hier eens naar kijken. 3 kanalen in 1 14dip ictje.

leime

tja, ik heb hier alle onderdelen al voor besteld, en ik hoef het niet regelbaar te hebben.

Bij brand geen lift! Gebruik liever water!

Mijn Atmolight:

Eigenlijk letterlijk uit de Atmo wiki, 2x Atmega8, uitgangen worden gestuurd door een ULN2003.

http://www.famzande.nl/joey/Atmolight/P1010054_s.JPG

http://www.famzande.nl/joey/Atmolight/P1010055_s.JPG

http://www.famzande.nl/joey/Atmolight/P1010057_s.JPG

http://www.famzande.nl/joey/Atmolight/P1010058_s.JPG

Soldeerwerk kon beter, maar het werkt goed.
Atm stuur ik het aan met Boblight 1.3, led-strips zijn onderweg :)

Ik heb boven en onderkant, en in boblight aangegeven dat de bovenkan grofweg in 2 stukken is gehad, dus boven is boven-links en onder is boven-links.

Als het goed is kunnen de ULN's de ledstrips wel aan, en anders kan ik ze nog piggybacken met een extra ULN.

mooi ding:)
jammer dat die 2 weerstanden niet op het printje zitten.
ik denk dat heel veel mensen hier op het forum nog wat kunnen leren van dat stukkie print.
* electro_freakz hoopt dat ie ook zo mooi kan gaan solderen:)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Ben bijna klaar met mijn propellerklok. Moet enkel nog wat aanpassingen doen in het programma, testen en zien of het werkt. Hier volgen alvast enkele foto's:

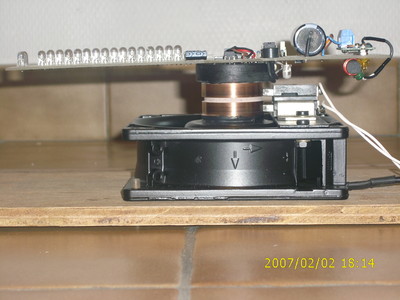

Ledstaaf met DCF77-ontvanger + energieoverdracht via sleepringen en borstels.
http://www.uploadarchief.net/files/download/img_0643.jpg

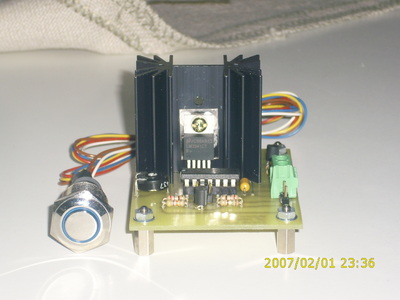

Via een LM2941CT en RS-FF wordt de motor via een drukknop in- en uitgeschakeld.

http://www.uploadarchief.net/files/download/propellerklok%20md.jpg

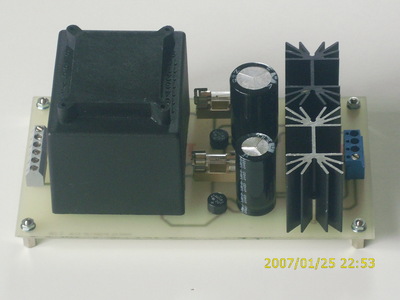

Voeding: LM7805 (1A) en LM7824 (1A)

http://www.uploadarchief.net/files/download/propellerklok%20vd.jpg

Op 6 juni 2009 12:16:15 schreef electro_freakz:
mooi ding:)
jammer dat die 2 weerstanden niet op het printje zitten.
ik denk dat heel veel mensen hier op het forum nog wat kunnen leren van dat stukkie print.
* electro_freakz hoopt dat ie ook zo mooi kan gaan solderen:)

Tnx, ik had eerst geen max232 meer liggen, had het toen met 2 torren opgelost.

Toch niet de ideale oplossing, dus vandaar dat daar ook wat pads missen (goedkope print, lieten meteen los).

Weerstanden zijn voor power en rx led, deze heb ik er later pas opgezet.

Ik werk eigenlijk altijd zonder sporenplan en zie onderweg wel hoe en wat, dan krijg je af en toe vreemde dingen :)

Het werkt altijd wel eigenlijk...

Soldeerwerk kon beter, maar het werkt goed.

kon beter zegt hij. Als ik zoiets maak geef ik een feestje, lukt me echt nooit.

Mooi!
DCF gestuurd?
(soldeerde het nog een beetje met de verzilverde print?)

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
Bij brand geen lift! Gebruik liever water!

ook een projectje , niet heel moelijk , maar handig....
( hoef ik geen 4 keer per dag naar de keuken te lopen )

http://i578.photobucket.com/albums/ss226/zoalshetis/Afbeelding015-1.jpg

zit vast aan de houder , en de fles kan er wel uit .
is overigens een weller , niet dat de gele antislip
anders doet vermoeden .

http://i578.photobucket.com/albums/ss226/zoalshetis/Afbeelding018.jpg

en als je erin knijpt , dan zuigt hij het teveel aan water
automatisch weer terug in de fles .en de spons is dan al verzadigd .

testman

waar rook was, werkt nu iets niet meer

Hoort daar geen automatische besturing bij, die de spons van water voorziet als dat nodig is? Al dat geknijp, daar wordt een mens zo moe van... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Henry S.

Moderator

Op 6 juni 2009 12:00:42 schreef Joey:
Soldeerwerk kon beter, maar het werkt goed.
Atm stuur ik het aan met Boblight 1.3, led-strips zijn onderweg :)

Al die eilandjes met tin is zonde.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

hoi

had eerst een oud zeeppompje werkt ook goed , staat alleen
altijd in de weg / of is niet te vinden .
ik ben nu bezig om autom mijn fluxrookfan aan te laten schakelen , maar alleen als de bout in gebruik is en wil dat alle 3 de stations dit hebben . en dat is niet simpel te maken .

testman

waar rook was, werkt nu iets niet meer

DCF gestuurd?
(soldeerde het nog een beetje met de verzilverde print?)

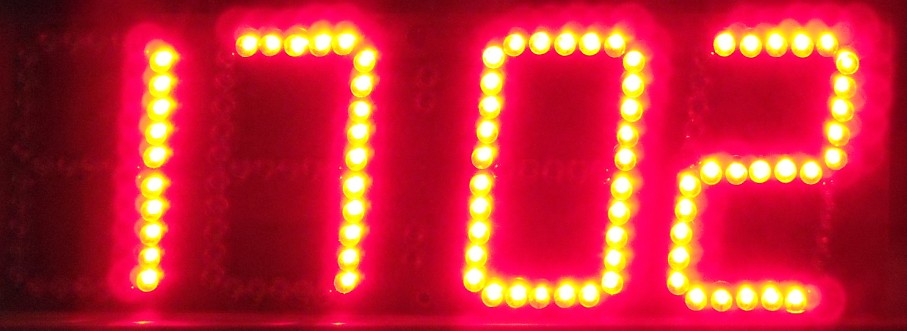

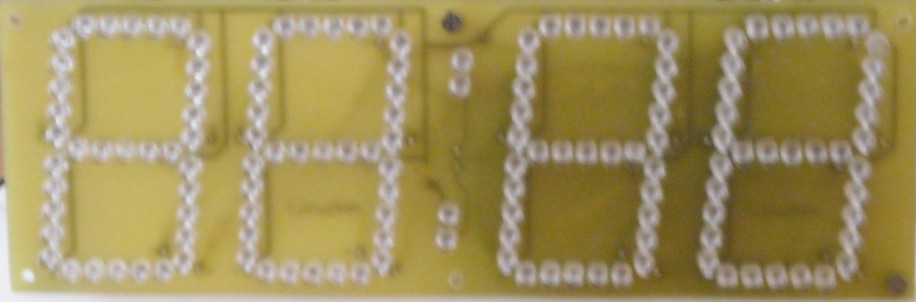

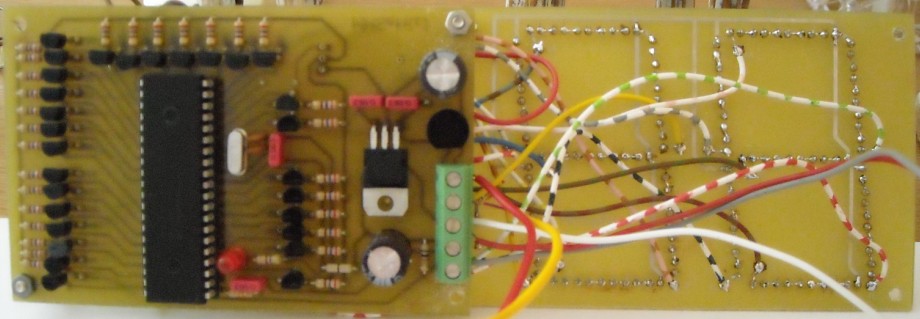

Dit is inderdaad een DCF klokje (de antenne zit aangesloten op de onderste 3 klemmen).

De verzilverde print soldeerd perfect !

Op 6 juni 2009 18:33:19 schreef Henry S.:
[...]
Al die eilandjes met tin is zonde.

Het oog wil ook wat. Ik zie mezelf dat ook vaak doen, terwijl er geen enkele reden toe is.

Suffering from wiseass oneliner blackout

@MMSoft: Had je al een frontplaat bedacht? Zelf zou ik --in dunne plaat-- segmentjes uitsnijden. Zo, bv:
http://prosje.be/CO/Schemas/LedSegmentFront.png

Als je daarachter rode plexi plaatst, vallen de afzonderlijke LED's minder op.
Misschien wat experimenteren met iets dat het LED-licht wat diffuseert? Kalkpapier, of een strip plexi die kortstondig ondergedompeld is in aceton?
En uiteraard schotjes, die de segmenten van mekaar afschermen.

Afin, je kan weer voort... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Ik heb een LED (recht boven als proef) afgeschuurd, dat is beter, maar nog niet perfect.

Ik moet eens opzoek naar een rode plexiglas plaat ofzo...
(het zijn Rode LED's dit is op de foto niet goed te zien)

Ga anders langs de bouwmarkt, daar vind je van Linea raamdecoratie. 1 daarvan werkt denk ik prima als diffuser.

LED there be light

heb ook weer eens wat tijd.

http://www.innovativetechnology.nl/images/IT0005/real_pcb.jpg

Over ethernet bestuurbare schakeldoos die kan schakelen op de verticale interval van een video signaal.

Ook kan dit ding via USB geconfigureerd worden.

software is nog niet af, maar dat is wederom een kwestie van tijd.

IF you can't convince them, then confuse them!

Ik herken er een printontwerp van enkele weken geleden in ;)
Ziet er mooi uit, heb je een foto van de andere kant?

Over ethernet bestuurbare schakeldoos die kan schakelen op de verticale interval van een video signaal.

dus wat is het :p

ik ben totaal niet thuis in termen enzo

tuurlijk,

onderkant is nog niet schoon gemaakt, maar hier al een foto:

http://www.innovativetechnology.nl/images/IT0005/real_pcb2.jpg

IF you can't convince them, then confuse them!
bprosman

Golden Member

Over ethernet bestuurbare schakeldoos die kan schakelen op de verticale interval van een video signaal.

Jeroen, ik zie dat er nog niemand de onnozele vraag gesteld heeft waarom je zou willen schakelen op de verticale interval van een video signaal ;0, bij deze dus....

Groeten, Bram

De jongere generatie loopt veel te vaak zijn PIC achterna.
