Werkplek, prutshoek, soldeertafel, knutselkamer Deel 4

Op 12 december 2009 16:17:49 schreef niels v.v:
[...]

Ik vraag me af hoeveel mensen hier de weerstanden weer netjes opruimen:p.
Daar ben ik zelf te lui voor, ze gaan op een grote hoop in de rommelbakjes.

ik heb een ladekastje met alles op waarde erin.
dingen als 100 ohm, 10K ect ect gaan wel bij elkaar.

Hmm, ik heb ze netjes op waarde geordend zitten in een grote bak met 48 vakjes. In elk vakje twee waardes, apart in zip-lock zakjes. En de laatste vakjes voor vermogensweerstanden. Ik zal als ik thuis ben eens een fototje maken.

Heh, ik heb net op het werk een aantal kilo weerstanden meegekregen.. Letterlijk een aantal kilo, heb de doos samen met m'n broer moeten binnenzeulen.

Ik zie het in de verste verte niet zitten om die dingen te sorteren, dus houd V&A maar in de gaten..

Dat valt best mee om zo iets te sorteren als je het slim doet.

Eerst op derde ring (multiplier) de grote berg is dan in 5 kleine bergjes opgedeeld, dan elk bergje op 2e ring, enzovoort.

Voordeel, je vergeet nooit meer de de kleurcode en je bent een paar weken 's-avonds van de straat op die manier.

Op 12 december 2009 17:50:41 schreef Hugo Welther:
Dat valt best mee om zo iets te sorteren als je het slim doet.

Eerst op derde ring (multiplier) de grote berg is dan in 5 kleine bergjes opgedeeld, dan elk bergje op 2e ring, enzovoort.

Voordeel, je vergeet nooit meer de de kleurcode en je bent een paar weken 's-avonds van de straat op die manier.

zo heb ik ooit alle kleurcodes geleerd
bak met 5000 1% weerstanden, niet gesorteerd.
oeioeioei

hmm is dat me camera weg is, heb vandaag 2 raaco ladekastjes gekregen
anders had ik ff een foto gemaakt

Op 12 december 2009 16:17:49 schreef niels v.v:
[...]

Ik vraag me af hoeveel mensen hier de weerstanden weer netjes opruimen:p.
Daar ben ik zelf te lui voor, ze gaan op een grote hoop in de rommelbakjes.

Eerst in een rommelbakje en om de 2 a 3 weken weer sorteren.

Ik heb trouwens voor een heel mooi prijsje dik 4000 weerstanden over weten te nemen. Bijna gesorteerd, zal binnenkort een foto posten.

Op 6 juni 2009 20:45:51 schreef GJ_:
Dit is een showtopic, dus gaarne niet teveel geleuter

met de nadruk op SHOW

@luckyboy. Laat het modereren maar aan ons over.

ok,sorry

Op 12 december 2009 16:17:49 schreef niels v.v:
Ik vraag me af hoeveel mensen hier de weerstanden weer netjes opruimen

Zeker bij die 1%-spullen is dat het probleem. Vooral als je de 60Ωjaar voorbij bent. Huize Pros heeft daar het volgende op gevonden. De jongelui in het CO-gezelschap zullen het wel een absurde oplossing voor een triviaal probleem vinden, maar ondergetekende maakt er rijkelijk gebruik van...

Nieuw in de hitparade:

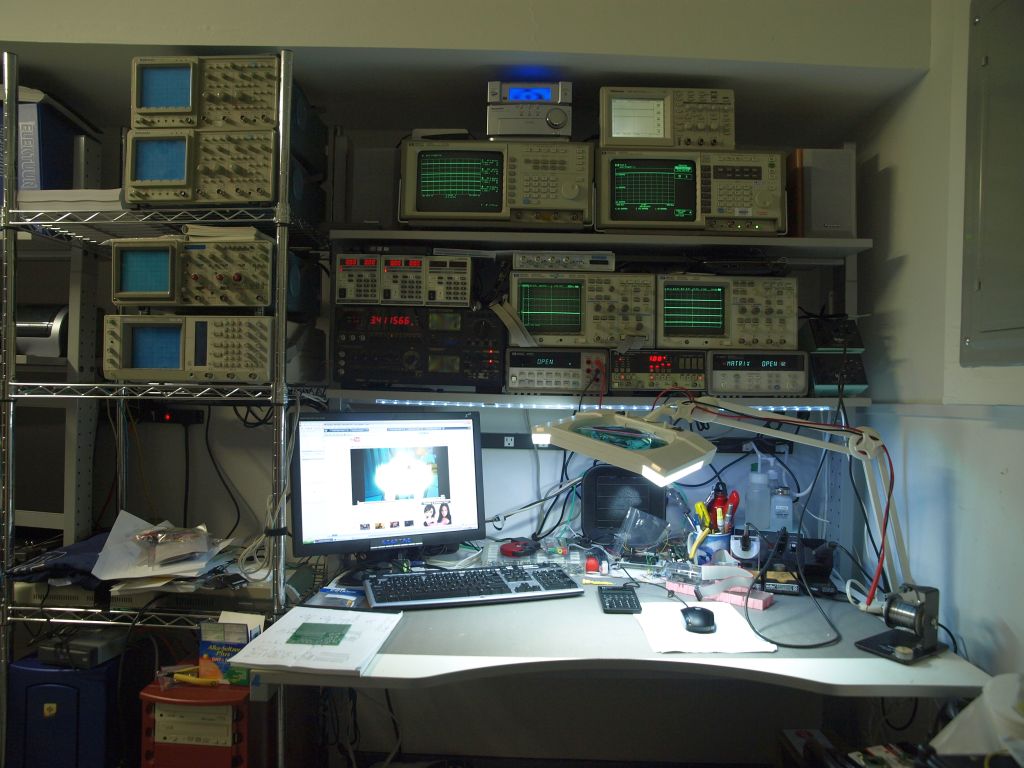

'Paradise by the Scopelight' van Free_electron

Na de verhuis eindelijk alle afdankertjes die me iets leken naar huis gesleept. ( der is nog een ganse berg meer maar dat post ik andere keer wel.)

de scooptoren links van boven naar beneden : Tek 2430a / Tek2332a / Tek2236 / De onderste philips PM3350A haddikal. Alleen de bovenste 2 teks zijn 'nieuw' in de collectie

De bovenste plank. Audioketentje van panasonic. Tek TDS220 (nieuw)
daaronder HP54503A en Hp53310. (beide nieuw)

Plank eronder. 3 digitale Lambda Voedingen (haddikal uit een vorige opkuis) een 4 kanaals Bitscope met 8 digitale inputs (nieuw)
een Metex Universal test center ( voeding/dmm/counter/generator in one. haddikal) een HP54645D 100Mhz 2 kanaal analoog + 16 digitaal (met 1 megasample memory per kanaal) (nieuw) een Hp 54602A 150Mhz 4 kanaal scoop (nieuw) een hp34401 dmm (haddikal) een Hp8116(haddikal) een hp34970A inclusief switchmatrixen (nieuw)
twee wcp80 soldeerstations. (haddikal)
op de werkbank een 21 inch 1920x1080 met daarop aan het spelen 'interstella 5555' ( zoek het op youtube...) Leuke soundtrack voor als je aan jet pcb layouten bent.(haddikal)

een rookafzuig voor soldeerwerk, led belichting van ikea , mijn goede hp20 scientific, een weller microtouch mt1500 en de handvaten van de eerdergenoemde wellers.

die rode en blauwe kasten links zijn twee computers(haddik). onder de berg rommel staat nog ene Dataman 48(haddik) en een Hilo systems All03 (nieuw)

dus allen de tros scoops en de mda en switchmatrix is nieuw. der is nog ene gense berg lcd deisplays, demo borden voor arm processoren, jtag probes, iceboxen voor st7 ,een berg componenten en twee philips 27 inch flatscreen tv's. beide hadden voeding defect. ene werkt al terug , de andere moet ik nog naar kijken. en dan zijn er nog wat stalen ladenkasten en een berg nog niet gesortterd spul. der staat op het werk nog een doos of 4 die ik eens moet meesleuren. Maar eerst dit in orde zetten.

Der waren nog ene paar Lecroy 4kanaal machienes inclusief printer maar de beeldbuizen waren al serieus ingebrand... die heeft ene collega van me dan maar een nieuwe thuis gegeven. der was ook nog een berg andere apparatuur (nog scoops van tek, generatoren van wavetek / tektronix en wandel-goltermann , een spectrumanalyser (4395b) maar daar waren andere mensen (zendamateurs) op belust. Ik ben tevreden met mijn nieuwe HP aanwinsten. Die teks ga ik eens verpatsen op ebay of op een ruilbeurs hier. Alleen de tds220 houd ik die is lekker licht.

[Bericht gewijzigd door free_electron op zondag 13 december 2009 00:48:10 (12%)

WTF.... Mooie meetplaats zo free.
Als je nog eens een SA over hebt. Mag met surface mail.

ah , nog iemand met de tek2236 , ik heb er ook alles bij gehad toen ik hem kocht . en daarna een digitale 4kan tek420 gekocht maar de tek2236 gebruik ik het meeste omdat deze het simpelste is gewoon .
eer je de tek420 eens goed hebt moet er een instelling veranderen en kun je weer een half uur puzzelen waar dit zit . ook wel een mooi rek heb je erbij . is dat een holec groepkast rechts op de foto ?

de philips 3350 is dat het bekende voedingsprobleem type niet ?

mooi hokkie zo , is het altijd zo opgeruimd ?

tafel is de gekende 'jerker' van ikea.

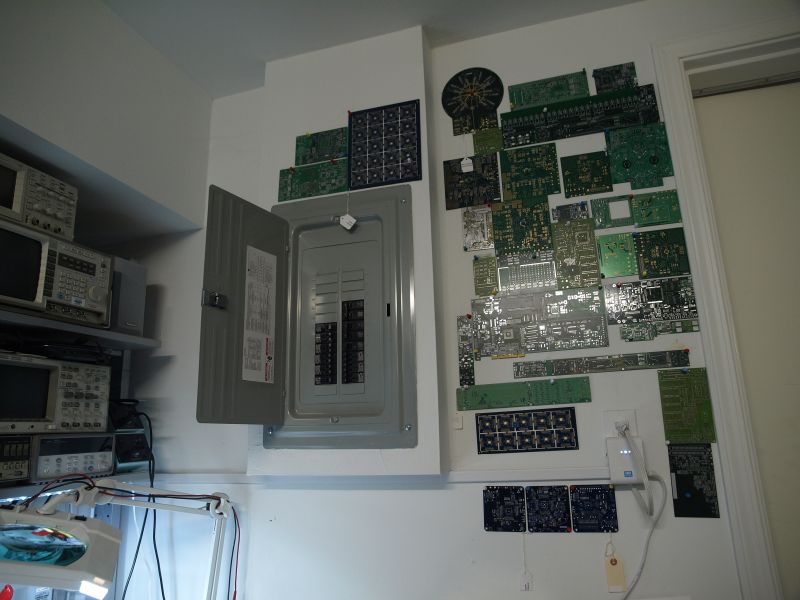

Die groepenkast is van Square-D (uit de siemens stal)
fototje :

daarrond zie je een klein gedeelte van alle printplaten die ik in mijn leven al getekend heb (ik houd telkens 1 naakt exemplaar) Ik heb niet genoeg 'punaises' om ze allemaal op te hangen... moet er dringend eens een paar dozen kopen. Der staat nog ene ganse karton printen in het rek... ik kan waarschijnlijk de ganse garage 'bezetten' zo. ( mijn 'hok' is de garage. De garage is gemaakt om 2 wagens in te parkeren. + nog wat overschot. Aangezien ik maar 1 wagen heb moet ik toch iets met die ruimte doen he )
kzal morgen de rest nog wat opruimen en dan eens een overview foto trekken met een fisheye lens...

@testman : een tek420 is eigenlijk een machiene van Sony ...
Al het spul wat om mijn foto staat ( met uitzondering van de pm3350 , de metex combo en de soldeerstations is allemaal spul wat 'weggesmeten' werd waar ik werk... 'obsolete' en 'achterhaald' heet dat ...

nuja we hebben net ene bestelling geplaatst voor 4 van deze jongens : http://www.lecroy.com/tm/products/scopes/DDA_8_Zi/

Inclusief de optie voor 'full memory' ( 256 megasamples per kanaal) en extended bandbreedte (825 model).

[Bericht gewijzigd door free_electron op zondag 13 december 2009 01:14:02 (24%)

ik heb eens nieuwe foto's van mijn hobbyhok gemaakt , gezien dit toch al elke week verandert .

1e foto met de ledsnoer aan en zonder flitser !

de hobbyhoek zelf met de 2 gemodde delta's , de tek2236 en de escort functiegenerator , philips 2519 ,1540 , 6614 , 5134 , 2521 , de zelfbouw ac voeding met losse ac/dc 40v voeding , de gemodde delta 0,6 amp , r&s dmm , afx 30v 10 amp voeding ( ook gemod )tek( sony )420 , aoyue hetelucht station , weller wsd50 , vp801ec , pace mbt250 die ik net betrap op een los contact in het snoer , philips stereoset , zelfbouw audioschakelkastje , upsje , slijpsteen , dummyload , compressor , pc , 2x dimbare tlbakken , en de plank links : gescheiden variac , mijn 1e handykit fabrieksvoeding , ( 17 jaar oud ) en de voltcraft accutester / oplader ( ook gemod ) de onlangs vergrootte onderdelenkast met nu zo gemaakt dat de dozen tussen de steunen passen . de meter op de werkbank moet nog tussen het 12v systeem komen en 9,5 tm 14,5 volt aangeven maar ik moet nog uitdokteren hoe. de accutol links heb ik zojuist omgebouwd op 6 penlite's daar de accu's na 15 jaar al rot waren en 3/4 c cel zijn duur . de siemens dect moet ik nog naar het 12v sys ombouwen . en heb zojuist nieuwe noodverlichting gemaakt met het vertragingsrelais van de site , ik vond een spotje 12v met led 2watt en dat geeft zat licht .

op de werkbank : 1000va scheidingstrafo met 0,03 als , 4 stroommeters ( 1 digitale ) regelknoppen tbv licht en 12v systeem , poolklemmen op de werkbankrand voor 30 amp 12v , toryx set , spray's , onlangs een extra schakelaar gemaakt voor scheiding tussen stby meetapp en met echte netschakelaar , gezien met een nachtje laden dan alles aanstond als er 1 voeding aanmoest en sommigen geven veel licht en dat slaapt slecht .( todolist : lcdverlichting schakelbaar maken ) en in de hoek de draadloze kwhmeter van C ,

en nog een 25 tal mobiele meetapp die niet te zien is , en een 5 stuks ervan worden toch mee van het meest gebruikt , onlangs is er een digitale caimeter bij gekomen nog .

Op 13 december 2009 00:30:24 schreef free_electronaradise by the Scopelight

Ain't no doubt about it!

( der is nog een ganse berg meer maar dat post ik andere keer wel.)

Waar wacht je op?

4 kanaals Bitscope met 8 digitale inputs

envy...

HP54645D 100Mhz 2 kanaal analoog + 16 digitaal

ENVY...

... een spectrumanalyser (4395b)

Man!! Dat is een vector network analyser tot 1.8GHz! Daar had ik je een pak greenbacks voor gegeven!

Mooie printjes op de muur daar. Zou dat natuurlijk iets duidelijker willen zien!

Wat is dit trouwens? Differentieelschakelaar uit de home depot?

En jij zit in de garage? Hier in NY moet je dat niet proberen, in mijn garage is het 1F warmer dan buiten (als het niet te hard waait) en het vriest op het moment.

Op 13 december 2009 02:26:56 schreef testmanp de werkbank : 1000va scheidingstrafo met 0,03 als

Hmm... niet zinvol

... gezien met een nachtje laden dan alles aanstond als er 1 voeding aanmoest en sommigen geven veel licht en dat slaapt slecht...

Jij slaapt daar? Ik zou niet aan slapen toekomen. En je hebt daar ook slijpstenen en compressoren en loodaccu's? Tof als zo de compressor aanspringt in het midden van de nacht

Btw: dit arrangement:
met open werkruimte en dan een halve meter boven het werkblad om de 25 cm een plank lijkt me goed. Ik moet ons huis nog eens inrichten als we uit de VS verterkken, en ik ga je methode copieren.

Op 13 december 2009 05:10:18 schreef Bert_mc:

Waar wacht je op?

Man!! Dat is een vector network analyser tot 1.8GHz! Daar had ik je een pak greenbacks voor gegeven!

Mooie printjes op de muur daar. Zou dat natuurlijk iets duidelijker willen zien!

Wat is dit trouwens? Differentieelschakelaar uit de home depot?

En jij zit in de garage?

Efkes geduld. de andere kant ligt vol rommel en lege dozen. doe ik morgen weg en dan trek ik een panorama foto.

Jep een VNA tot 1.8Ghz met de oven erin en de s paramater kit erbij. Een collega houdt zich bezig met RF frobeldingetjes (zendamateur.) We waren overeengekomen : hij de VNA en ik mocht dan eerst 2 toestellen kiezen uit de berg. Dat zijn dus de 2+16 kanaals en de 4 kanaals Hp geworden. (54645D en 54602A). Dan zijn er ene aantal andere mensen die met de lecroys gaan lopen zijn. ( twas elk om beurt kiezen maar we hadden op voorhand al deels afgesproken voor 'speciaaltjes' zoals de VNA. Ongeacht wie eerst mocht (twas loterij) we zouden de VNA aan de afgesproken persoon laten. Diegene die eerst mocht kiezen legde direct beslag op de VNA om hem daarna te 'ruilen'... Kwestie dat die gereserveerd was. ik had het zelfde afgesproken voor mijn scoops. De rest ... De meeste mensen waren begoest op de kleurenlasers en beamers die weggingen. der waren maar 4 geinteresseerden voor de meetapparatuur. Der zijn wel 20 grote lcd en plasma tv (sony bravia, pioneers, grundigs, samsungs verloot. Ik heb de twee kleinere philipsen meegenomen. de ene is gefixt voor op de slaapkamer en de ander laat ik dan in de garage staan (als ik hem gerepareerd krijg). Ik had de lecroys al bekekn (500Mhz 4 kanaals met zwartwit buis en thermische printer erin. best leuke machines. maar ze zijn goort, zwaar en de buis is al redelijk ingebrand. Toen alles 'nuttige dingen' weg waren en we de rest in de container aan het gooien waren is nog die bitscope en tds220 uitgekomen. die zaten ergens in een verslenste kartonnen doos met oud papier erop.
Der zijn ook nog ene viertal DAQpad's van NI uitgekomen. Een doos op USB met analoge en digitale in en uitgangen. die hebben we dan ook nog verdeeld: elk een... Der is bakken materiaal weggesmeten. je kan niet alles meenemen. Ganse ladnekasten met 74xx en 4xxx reeks in thru hole. ik heb er de 00,02,04,393,573 en 688 uit gehaald en de rest heb ik maar laten gaan. twas teveel. Het surface mounted spul heb ik wel 'gered'.

Dat 'mysterieuze doosje' op de muur is een Powerline modem. boven staat er ook zo eentje. Dat 'maakt' over het lichtnet een ethernet verbinding. De link kan 100Mbit/s full duplex. Het ganse huis is bekabeld met ethernet (smart cabling vanuit ene centraaldoos) behalve...de garage. dus er zit in de woonkamer boven de garage op dezelfde fase nog zo een ding die inkoppelt op de centrale bekabeling. Ik vertrouw wireless niet ... afluisteraars een freesurfers ... wep en wap zijn allemaal kraakbaar. Die powerline modem niet. Dat is point to point. Beide kastjes kunnen alleen tegen elkaar praten. Je kan geen drie of meerweg systeem maken daarmee. Er zijn twee systemen van powerline modem : ene multipoint waar je voor elke apparaat ene powerline modem nodig hebt ( de modems hebben een dhcp aan boord en 'bridgen' ) . Het type wat ik heb is gewoon een doorgeefluik. in de garage staat een cisco ethernet switch en daar hangen de 2 computers , een NAS, een netwerk printer en wat experimenteerpsul aan vast.

Ik zit dus inderdaad in de garage. Die is op het gelijkvloers. Het is hier nu een coze 21 graden (celcius)in de garage. Als het echt koud is kan het zakken naar 16 graden. in de zomer klimt het naar 26 , maar niet veel erboven. tis vrij constant. en tis droog.

Op 13 december 2009 01:06:58 schreef free_electron:...nuja we hebben net ene bestelling geplaatst voor 4 van deze jongens : http://www.lecroy.com/tm/products/scopes/DDA_8_Zi/

Inclusief de optie voor 'full memory' ( 256 megasamples per kanaal) en extended bandbreedte (825 model).

Kun je nu ook eindelijk op de print screen drukken zonder dat je een kwartier je scope niet meer kunt bedienen?
Met zowel de wavepro als een oudere stond je gewoon een kwartier te wachten, ergo, gewoon dat ding uit en aan zetten. Leuk omdat dat knopje precies naast de clear sweeps zit.

Op 13 december 2009 07:46:41 schreef pe5ocb:
[...]

Kun je nu ook eindelijk op de print screen drukken zonder dat je een kwartier je scope niet meer kunt bedienen?
Met zowel de wavepro als een oudere stond je gewoon een kwartier te wachten, ergo, gewoon dat ding uit en aan zetten. Leuk omdat dat knopje precies naast de clear sweeps zit.

Zwijg me van Lecroy .. Tis dat we niet anders kunnen omdat die dingen e norm zijn in de diskdrive wereld.

calibrating. je draait aan de timebase , calibrating, verandert vertical , calibrating , drukt op single shot ,calibrating..... en dan blokkeert het ding.. kan je power-off power on doen.

Ik heb zo ene wavesurfer geha dmet de digitale 32 kanaal uitbreiding. na 3 dagen pure frustratie ( een fout opsporen in een fpga om er uiteindelijk achter te komen dat de fpga correct werkt.. de wavesurfer liegt .... ( je zoomt in op een trace en hij toont je een compleet ander stuk van het memory ... ) of hij toont signalen die er niet zijn ( oude informatie uit ene access buffer )

uren heb ik aand e telefoon gehangen. ze geloofden me niet. ik moest ze stap voor stap erdoor wandelen. ik had 15 paginas vol problemen.. allen perfect repeteerbaar. je pakt een probe , hangt ze aan de calibratie uitgang. je drukt single shot. er staat nu een blokgolf op het scherm. je schaketl het kanaal uit ( hide trace ). als je unhide doet werkt die ingang niet meer totdat je powercycle doet...
je kunt de cursors buiten beeld zetten en je kan ze niet terughalen tot je powercycle doet.... al dat soort rottigheid. Voor een scoop die 40k$ kost ... ik ben van miserie een HP 7000 gaan huren om mijn werkt te kunnen doen. ik heb een sticker boven het lecroy logo gekleefd en de laatste twee letters veranderd in AP.. LeCRAP ... en de boel zo teruggestuurd naar hen. Uiteindelijk hebben ze dan na 4 weken de boel teruggestuurd met de software fixes. Toen meldden ze doodleuk : zo , we 'denken' dat ze eruit zijn. de software is nu in beta . zou je ze even willen testen.... ik heb ze de deur gewezen. ik moet 40k$ betalen , dagen tijd verspelen , een andere scoop gaan huren , het toestel terugsturen ,en dan zou ik nog de kwaliteitscontrole moetne doen ook .. zo niet he jongens ....
Die DSA's wordne gebruikt voor specifieke harddisk gerelateerde mteingen waar je niet zonder derglijk ding kan. maar voor het andere werk is het voortaan Agilent... Niks beter dan een van de infiniium machienes. Ik heb er ene op mijn bureau staan ding is 15 jaar oud. pentium 75 Mhz met windows98 erop. als je aan een knop komt dan is de respons ogenblikkelijk. ding crasht of bluescreent nooit. start op in 30 seconden. 1.5 Ghz bandbreedte 8 gigasample 4 kanaal. de laatse nieuwe lecroys zijn quadcores en als je aan ene knop draait duurt het 5 seconden vooraleer het ding reageert....

Er is een fundamenteel verschil. HP (agilent) heeft nog echte scope hardware. Ze gebruiken een videokaart met dualport memory. De scope hardware updated de traces rechtstreeks. De pc zit daar voor niks tussen. de pc is er alleen als user interface, en om data naar schijf te kunnen schrijven. Alle dataprocessing gebeurt in het scopegedeelte door krachtige ASIC's. Bij lecroy hebben ze een digitizer en dumpen ze al het het werk naar software die op de pc draait .... verkeerde aanpak mijn gedacht. zeker bij die long memory toestandne. je zit telkens te wachten op je pci transfer ...

en zwijg me van dat irritante touchscreen. een collega komt naast je staan wijst naar iets op het scherm , er floepen twee venstertjes open en je bent je instellingen kwijt ... en net als je dat one in a million shot had heeft de boel hertriggerd. aaaaarghhhh. Das de eerste knop die ik indruk als ik met lecroy moet werken : touchscreen off. bloody idiots. wat een idee...

Op 13 december 2009 08:16:45 schreef free_electron:
[...]
<rant>

Maar verder is het mooi speelgoed.
Dat gedoe met inzoomen kun je trouwens vermijden door een 2e keer dat kanaal te openen, zoom je er met 1 in dan krijgt de andere 2 kleuren, waarvan de ene kleur is van het deel waar je naar kijkt of zoiets.

Er zat trouwens nog een heel irritante (voor mij althans) feature in..het aantal sweeps kun je instellen door op dat knopje te drukken, dan gaat hij met sprongen naar een hogere waarde tot 1000..Wij deden altijd 4000 sweeps, wat je dan met het draaiwieltje moet instellen..Druk je daarna perongeluk weer op het knopje, springt hij weer naar 1000 en kun je opnieuw beginnen met draaien. Met de meegeleverde software kun je ook niet even een nummer invoeren en moet je het ook met het draaiwieltje doen.

Desalniettemin zou ik er best een thuis willen hebben.

bertmc , ik heb de compressor nooit aan continu , daar deze geen autoafslag heeft en is voor schoonmaken alleen . de slijpsteen is ook maar eens in de maand van zijn plank af en de loodaccu's zijn allen loodgelacu's die op 13,6v staan en dan komt er vrijwel geen knalgas vrij .

de 0,03 als achter scheidingstrafo is nodig daar de groep waar ik op zit meerdere ruimten voed en ik daar ook een als nodig heb, en dan kan ik steeds naar de gang om te resetten . ik heb nog intensie om een aparte groep te maken daar ik nog 3/8 naar de mk vrij heb , maar ik woon niet groot en heb nu al 12 groepen , en toen ik er kwam wonen waren het er nog 6 .heb er al wel een c automaat van gemaakt daar hij wat allergisch was voor variac's ed .

ik moet de accu's nog in een kast bouwen daar ze nu wel uit de loop zijn maar ook onhandig in een hoek staan nu.

Boy oh boy... ik begin me rot te schamen voor wat ik als werkplek aanschouw als ik al die pareltjes hier zie..
Free heeft bijna een museum staan, en eeuwige kudos voor testman om de slaapkamer als perfect uitgerust labo in te richten!

A propos, Free, zoeken ze daar toevallig geen vlaamstalige reworkchinees? Als ik dat verhaal zo lees begint emigreren wel heel interessant te lijken

de 0,03 als achter scheidingstrafo is nodig daar de groep waar ik op zit meerdere ruimten voed en ik daar ook een als nodig heb, en dan kan ik steeds naar de gang om te resetten .

Die 30m gaat achter die trafo *NOOIT* afslaan !

Niets is erger dan valse veiligheid.

waarom zou die niet afslaan? Mij is verteld dat hij het verschil tussen fase en nul bekijkt. En als je de nul dan aan de aarde hangt zou het gewoon moeten werken.

Aah .. maar dan gaat het nut van een scheidingstafo weer voorbij.

Voor scheidingstrafo's heb je isolatie bewakers.
