@Henry: en die rij extra pixels, is die gewoon te sturen als ware het een volledige 2e rij karakters?

@twente: ik zag hem al tussen de foto's van de voeding van je vader, in gratis aanwinsten. Altijd handig en mooi uitgevoerd!

@testman: raid 0 voor je boot partitie? Dan is nou juist in raid 1 of 5 handiger, weet je tenminste zeker dat je systeem nog boot bij een slechte schijf. En de data op die raid 5 partitie kun je toch gewoon benaderen als er 1 schijf is uitgevallen? Bij mij wel althans, dat is nou juist het idee bij raid 5 (of raid 1).

[offtopic]Als je bootloader raid5 niet snapt kan je niet booten van raid5. Ik heb do/vr/za de disks in mijn server vervangen (er gingen er twee kapot van de drie, dan wordt het ECHT tijd om de boel te vervangen), en die boot dus van een raid1 partitie om die reden.[/offtopic] Dat was dus mijn projectje van dit weekend. Ik kan weer mail ontvangen en sturen zoals dat hoort.

@Gj
Het is maar net waar je het mee vergelijkt, en waar je het voor nodig hebt
Wat betreft snelheid en prijs: als je b.v. een LOGO neemt(redelijk goedkoop, maar erg traag) of een b.v. Omron (snel en duur)Heb ik nu snel en goedkoop
Ik heb namelijk de besschikking over Logo of Omron PLC's

Maar beide starten ook niet erg snel op, en dat is met een uC wel even anders (Dat heb ik in een volgend project namelijk ook nodig.)
En een uC heeft niet zo'n hoge voedingsspanning nodig: als je een 12/24V Logo wilt gebruiken op een 12V voertuig heb je een probleem tijdens starten: je kunt wel een DC verdubbelaar gebruiken, of extra accu, maar dat is nergens voor nodig

Wat betreft die vertraging: Je bedoelt neem ik aan :contactontdendering? Die wil ik juist niet op alle ingangen hebben, ik wil namelijk ook toerentallen meten/regelen, dus snelheid is wel een vereiste.. Want je praat over mSeconden dat zou inhouden dat ik niet hoger kan dan +/- 2KHz pulsen meten (dan heb ik geen voordeel meer tenopzichte van een Logo)
En voor de overige ingangen doe ik dat softwarematig
Maar het is goed dat je het opnoemt (voor het geval ik er problemen mee krijg )

Verder ben ik van plan om de software nog eens op de schop te nemen: dat moet naar mijn idee nog een stuk makkelijker te programeren zijn ( if ingang1 = ingang1 ^1 then .. ) Daar ga ik nog maar eens verder in duiken, dan wordt de software makkelijk te begrijpen, en is het ook eenvoudiger aanpassingen te doen...
Maar bedankt voor het compliment
Fredjuhh

Op 21 december 2009 09:46:35 schreef Jochem:
@Henry: en die rij extra pixels, is die gewoon te sturen als ware het een volledige 2e rij karakters?

Die regel kan ik aansturen als cursor onder de tekst, verder is het een standaard HD44780A met twee M5259 segment drivers.

Print At 1,1,$FE,$0E : DelayMS 30 ;set underline cursor on @1,1

Dit display ligt de laatste tijd veel op de radiomarkten, iemand heeft hier vast wat aan.

@ jochem , ik had op 4x 1tb hdd 1 partitie raid 0 en 1x raid 5 , en toen zaterdag de nieuwe hdd erin zat werd de raid 5 vanzelf rebuildt en van de partitie van raid 0 mis ik alleen 3 weken mail , verder heb ik alles op de datapartities . nu heb ik er ook een raid 5 ingezet en raid 10 dus kan het de volgende keer zelf recoveren , en haal over het gbit netwerk nu 100mbyte/s , en dat is niet slecht daar 100mbit al 11 mbyte/s max is en was nodig daar ik alles vanaf een 2e pc kopier dan over het lan via extern bureaublad .

nu een nachtelijk projectje

heb een verijdbare kist voor mijn 12v sys gemaakt , daar ik de berg accu's in de hoek niet zo handig vond . nu heb ik 36vdc en 24vdc en 12vdc gemaakt , waar het 12v sys van de andere 2 gescheiden is .
bij 24 en 36 v 100ah capaciteit en 12v is 50ah , en al zat voor de 600ma die er loopt . de stekkers zijn van een apc ups en zitten beiden anders zodat ik ze niet kan verwisselen per ongeluk. de xlr en de grijze is 12v en 38amp afgezekerd met automaat .

de 36vdc is voor de victron ups en de 24vdc is voor de apc ups.
de victron staat aan en laadt de 36vdc , en de apc is bij netuitval bij te zetten .

netjes maar wordt de boel zo niet een beetje warm?

warm , nee hoor. de zijkanten zijn open en met laden op 13,4v word een accu niet warm .

Schoolproject groepswerk (2de jaar burgelijk ir). FPGA, PIC en een analoog printje (spanningsgestuurde filter, in de fpga had makkelijker geweest imho)

Een synthesizer:

Filmpje met geluid:
http://www.youtube.com/watch?v=V08vsXJWP6M

Beetje jammer dat de rest van de groepsleden er niet veel vanaf wisten, ik heb bijna alles gemaakt. De elektronische dingen die we hiervoor leerden op school waren veel te basis (wet van ohm), of niet bruikbaar (wet van guass, ampere, integraalvorm van coulomb, lenz, ...). Zonder voorkennis waren die projecten niet te doen (er faalden er dan ook veel).

De lcd die eventjes 0Hz aangeeft terwijl er toch wordt gespeeld, dat is omdat deze enkel de via MIDI ontvangen frequentie laat zien. Men was op dat moment aan het spelen met de pitch shift ipv het keyboard

Mooi werk!
Bordje op 0:56 ook zelf ontworpen?

Nee,

Dat was een Spartan 3E starter kit: http://www.xilinx.com/products/devkits/HW-SPAR3E-SK-US-G.htm

Lekkere analoge synth geluidjes

Op 21 december 2009 23:49:06 schreef Uranium:
Schoolproject groepswerk (2de jaar burgelijk ir). FPGA, PIC en een analoog printje (spanningsgestuurde filter, in de fpga had makkelijker geweest imho)

Een synthesizer:
[afbeelding]

Filmpje met geluid:
http://www.youtube.com/watch?v=V08vsXJWP6M

esat -> burgie op de kul dus
netjes gedaan is er ook nog altijd het project met een universele, niet-netvervuilende dimmer?
da is bij ons twee jaar terug op nen dikke fail uitgedraaid :d

Op 22 december 2009 01:11:46 schreef Gunther.S:
[...]
is er ook nog altijd het project met een universele, niet-netvervuilende dimmer?
da is bij ons twee jaar terug op nen dikke fail uitgedraaid :d

Nee, ik denk dat dit project vervangen is door de 1000W zelfoscillerende klasse D versterker. Deze is ook al 2 jaar op rij (knallend) mislukt. (en dit jaar had de groep met de versterker een osciloscoop en 3 multimeters gewoon op de gang laten staan, 2500eu gepikt...)

Het probleem dit jaar was denk ik het feit dat ze de propagation delay in 2 inverters gebruikten om dode tijd op de H-brug te maken. Bovendien hadden ze de layout van hun vermogenstrap laten doen door de autorouter.

Op 22 december 2009 12:40:32 schreef Uranium:
Bovendien hadden ze de layout van hun vermogenstrap laten doen door de autorouter.

Op 22 december 2009 12:40:32 schreef Uranium:
[...]Het probleem dit jaar was denk ik het feit dat ze de propagation delay in 2 inverters gebruikten om dode tijd op de H-brug te maken.

Haha, dit is duidelijk een burgie-oplossing: in theorie lijkt dit een perfecte oplossing, maar om de een of andere reden komt er rook uit de printplaat.

M'n nieuwe project (lichtkrant met bicolor dotmatrixen):

grote versie

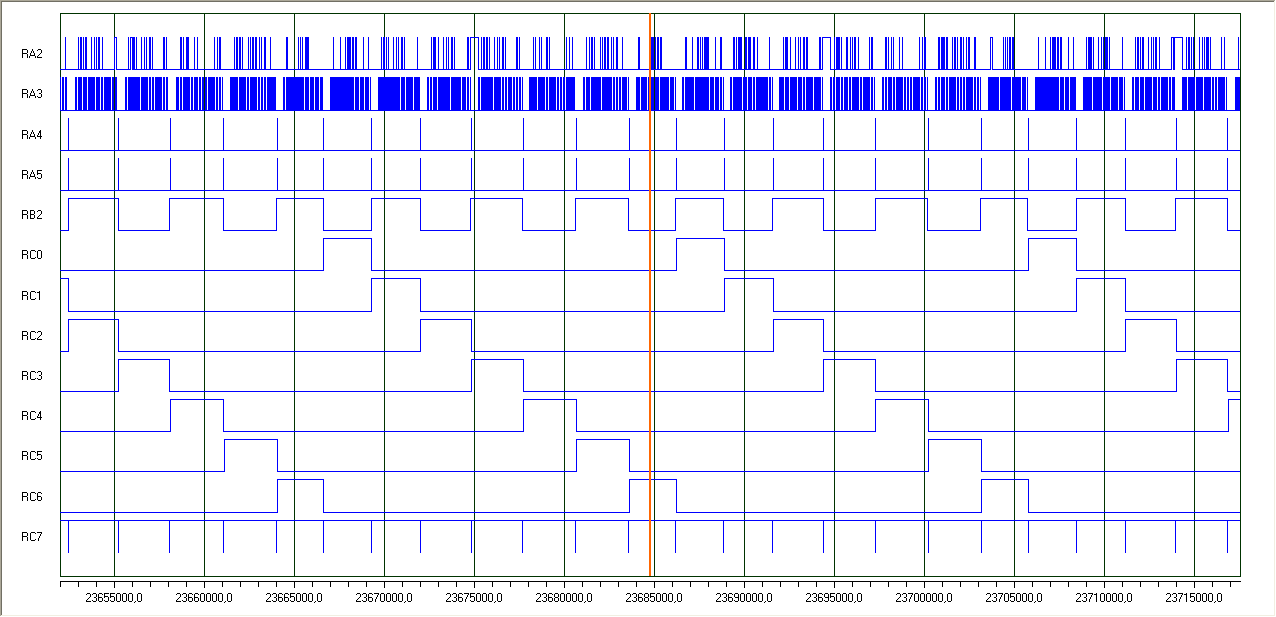

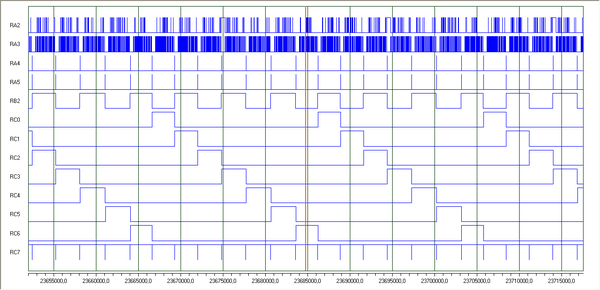

Na de LA functie op MPLAB Sim gevonden te hebben was bovenstaande het resultaat

Om de vele dots aan te sturen maak ik gebruik van schuifregisters, hierbij wordt de data in schuifregisters geladen waarna het resultaat op het display komt
RA2 = data-poort van de schuifregisters
RA3 = CLK-poort van de schuifregisters
RA4-5 = Latch-poort van de kleuren rood en groen (ik werk met bicolor dotmatrixen)
RB2 = Er bestaat de mogelijkheid om aparte kleuren te kiezen voor voor- of achtergrond, deze poort stuurt een EXOR aan die de data wel of niet inverteert.
RC0-6 = stuurt de anodes aan van iedere rij
RC7 = reset poort van de schuifregisters

Wat bestaan er toch mooie programma's

Op 22 december 2009 12:40:32 schreef Uranium:
[...]

(en dit jaar had de groep met de versterker een osciloscoop en 3 multimeters gewoon op de gang laten staan, 2500eu gepikt...)

Bovendien hadden ze de layout van hun vermogenstrap laten doen door de autorouter.

Yep, sounds like ESAT to me..

En maar ni willen luisteren als we die intro cadstar geven e..

eagle987, wat ik niet begrijp, je kunt de voorgrond kleur instellen op groen of rood, en de achtergrond ook? Of kies je tussen geen achtergrond en "andere kleur" met die exor?

Trouwens, geel kun je ook nog maken he, valt nog meer op! Of zit dat er al in? Wel mooi projectje hoor!

Hallo,
Nu ik mijn webcam terug werkt, heb ik hem ineens getest:

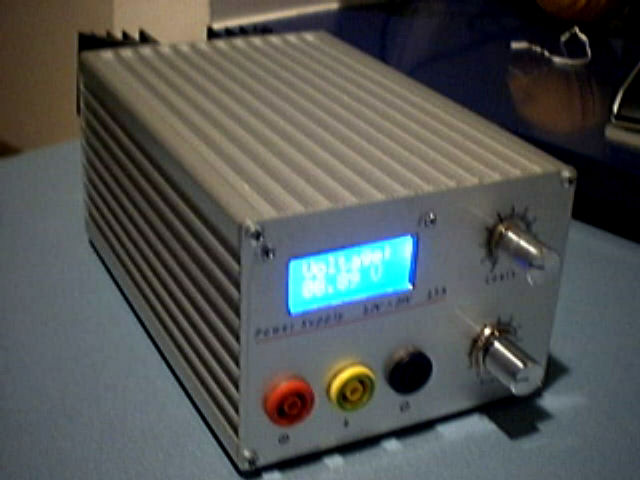

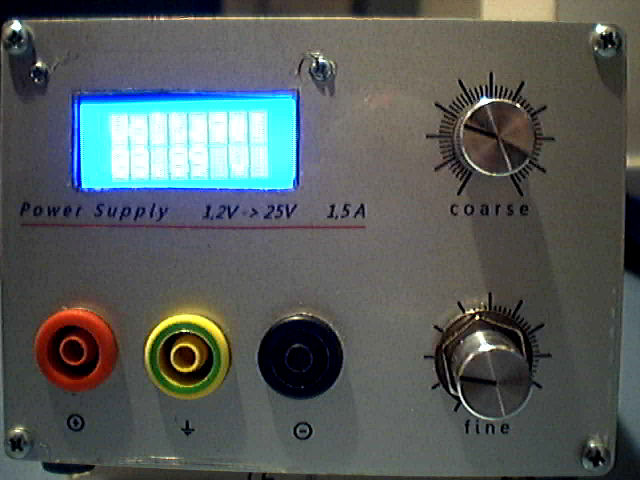

Simpele labvoeding rond LM317 met een displaytje. Voor er allerhande scherpzinnige reacties komen, ik raakte wel degelijk geïnspireerd door deze voeding een tijdje terug.

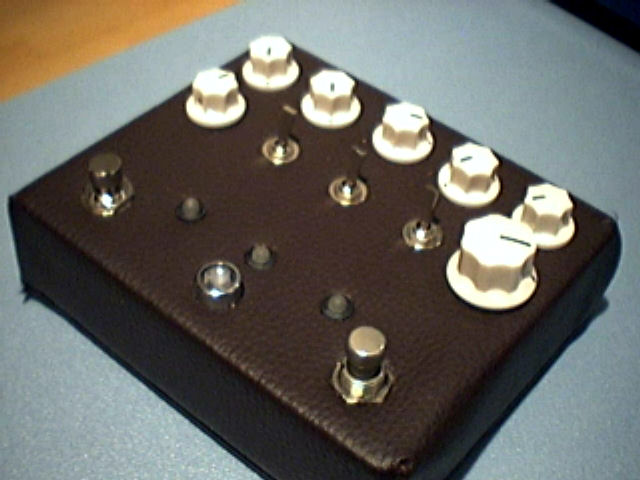

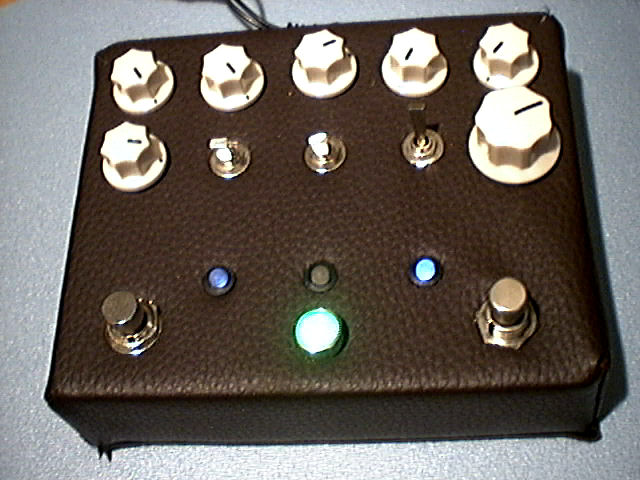

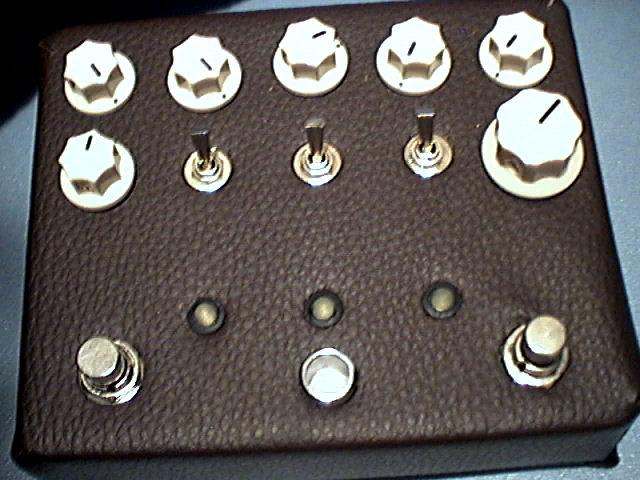

En ook een gitaar multi-effect met chorus, overdrive en een zelf ontworpen digitaal/optische tap tempo tremolo:

Voilà.

Mooie voeding.
heb je een PIC gebruikt voor die volt meter?

_{ik heb de mijne ook in zoon mooi kastje gestopt}

Op 22 december 2009 18:39:18 schreef Benadski:
eagle987, wat ik niet begrijp, je kunt de voorgrond kleur instellen op groen of rood, en de achtergrond ook? Of kies je tussen geen achtergrond en "andere kleur" met die exor?

Trouwens, geel kun je ook nog maken he, valt nog meer op! Of zit dat er al in? Wel mooi projectje hoor!

Door middel van een potmeter kan je de kleur instellen (rood, groen, oranje (= rood en groen samen) of geen kleur). Door een druk op de knop kan je kiezen of je de karakterkleur of de achtergrondkleur wilt instellen.

Om de lichtkrant aan te sturen stuur ik al de data van 1 bepaalde rij in de schuifregisters en maak ik de anode van die bepaalde rij even hoog, dit doe ik voor al de rijen zodat er volledige karakters zichtbaar zijn.
Toen ik ook nog een achtergrondkleur wou mogelijk maken had ik de keuze tussen alle karakters herprogrammeren of gewoon de data inverteren.
Misschien maakt een klein tekeningetje veel duidelijk:

O1110
10001
10001
11111
10001
10001
10001

De 1'en stellen de data voor die doorgestuurd worden in het geval dat de voorgrond moet weergegeven worden. De 0'en zijn de achtergrond.
Aangezien de 1'en tegengesteld zijn aan de 0'en moet ik de datapoort inverteren om de achtergrond weer te geven dit wordt gedaan door RB2 die aan een ingang hangt van een Exor, aan de andere ingang hangt dan logischerwijze de datapoort.
Op die manier kan ik kiezen of de voor- of achtergrond moet weergegeven worden.

Standaard worden zowel de schuifregisters van het kleur rood en groen geladen met dezelfde data, door wat te spelen met de reset-ingang van het schuifregister is het echter mogelijk om op het moment dat de anode hoog wordt gemaakt de kleur te kiezen die moet weergegeven worden.

bwaaah.. wil ook die kastjes....
moet mijn nieuwe voeding eigenlijk ook in.
-waar?
-artikelnummer?
-hoeduur?

en verder echt heel mooi, hoe heb je de behuizing van dat onderste project gemaakt?

Tinus: Ja, dat was het gemakkelijkste, bovendien had ik nog pic liggen.

Die kastjes zijn echt goed, mooi en goedkoop!

Edit: Tn12: Dit is diegene die ik heb gebruikt maar er zijn in het totaal drie maten. Die onderste is gewoon een standaard alu behuizing, die bekleed is met nepleer.

KP zou jij dan mij de PIC basic code willen mailen? en het eventuele aan sluit schema.
Ben nu al een paar dagen aan het zoek op het forum en Google, maar kom er nog niet egt uit. Zal anders wel een Topic er over starten

@TechnOoB12

Conrad
Bestnr.: 522970 - 89 (lxbxh) 165 x 110 x 105 mm en kost 19,60
Bestnr.: 522953 - 89 (lxbxh) 165 x 110 x 80 mm en kost 17,35
Bestnr.: 522945 - 89 (lxbxh) 165 x 110 x 55 mm en kost 14,08

[Bericht gewijzigd door Tinus016 op dinsdag 22 december 2009 20:39:46 (17%)

KP, de CONRAD website is klote. Kan je van het conrad ding de "directe productlink" posten ipv wat er bij jou in de url staat? [edit] Thanks Tinus!
