Op 16 februari 2010 21:57:40 schreef klein is fijn:
Lege printjes zijn leuk, volle zijn leuker:

Welke spanningsregelaar heb je daar gebruikt? Ziet er wel netjes uit, zo'n voeding in smd, en neemt nog weinig plaats in ook!

[Bericht gewijzigd door Mr GAmba op woensdag 17 februari 2010 13:40:41 (33%)]

Ik gok deze.

Leime

Ga er maar vanuit dat dat zeker geen 78xx is maar een schakelende voeding gezien de spoel en de diode erin.

zo pagina 30 alweer van het scrolltopic het ging dit maal vlugger als deel 16 , nu in 2 maanden al 30 pagina's .

een klein projectje , wegens ruimtegebrek kon de meetsnoerhouder niet meer aan de muur hangen .en met een scharnier kan hij wegklappen en hangt het niet in de weg .

en zo is hij weggeklapt ....

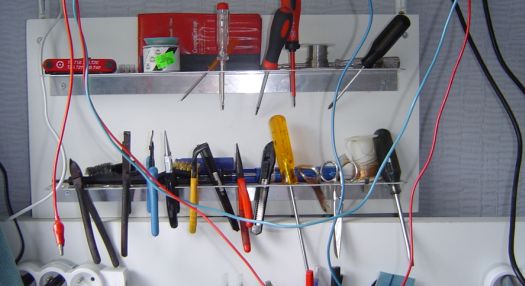

en een plankje boven de werkbank bijgemaakt voor de smalle apparaten .door de werkbank 10cm van de muur te zetten komt de plank niet zo ver naar voren .

Handige plankjes voor schoevendraaiers, je brengt me op een idee.

Op 17 februari 2010 15:37:17 schreef leime:
Ik gok deze.

Hehe, ik gok deze.

Dat SOT223 ding ernaast is een low drop 5V regelaar voor de logica.

Zoals opgemerkt is het inderdaad een printje voor m'n moodlight. Maar het belangrijkste deel moet nog komen..

[Bericht gewijzigd door klein is fijn op woensdag 17 februari 2010 19:48:24 (14%)]

Jammer, maarja, dat is het risico van gokken .

@testman: ik sluit me bij Henry aan wat betreft het schroevendraaier rekje. Het idee is niet nieuw, maar je brengt me er wel mee op een idee. Moet ik alleen nog kijken waar ik dan dat rekje kwijt zou kunnen....

Ik snap alleen die scharnier nog niet helemaal. Als je rekje tussen de ruimte naast de kast door kan 'klappen', dan had hij er toch ook overdwars naast gekund? Of zie ik iets over het hoofd op de foto? (Is het misschien je enige doorgang naar de deur )

@KIF: ging dat handmatig solderen van dat thermal pad een beetje? Kloddertje erop en dan hete lucht tot hij inzakt?

[Bericht gewijzigd door Jochem op donderdag 18 februari 2010 07:02:19 (28%)]

Z'n rekje gebruik ik ookal een tijdje:

alleen mijn ligt er minder netjes bij^_^

om het toch een show topic te houden:

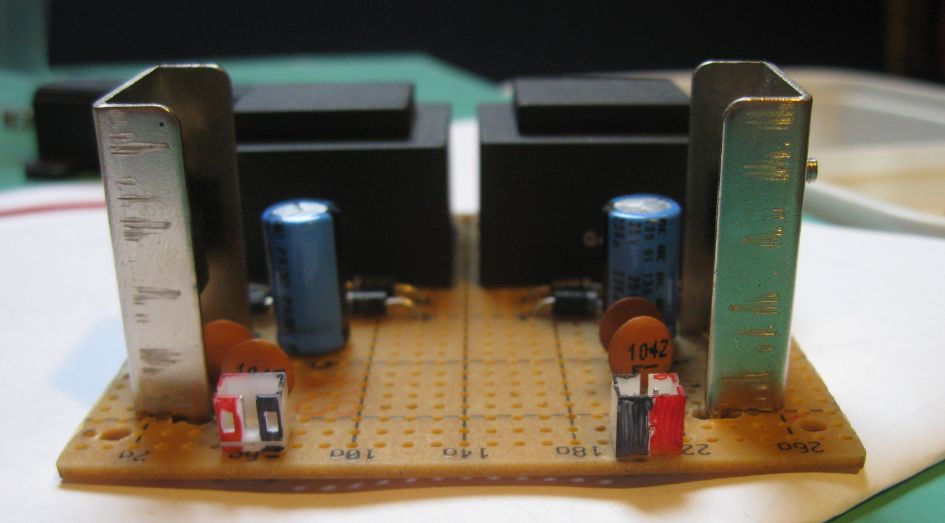

even een voeding voor men paneelmeters gemaakt. Welke ooit gebruikt gaan worden in een labvoeding. (als ik nog eens een transfo op de kop kan tikken, de huidige transfo die ik wou gebruiken was te licht.)
http://www.uploadarchief.net/files/download/voedingpnlmtr.jpg

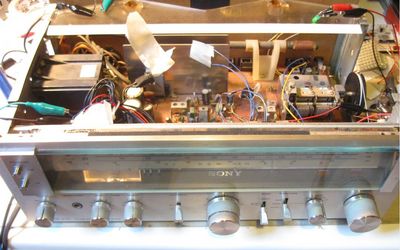

- Een sony receiver/versterker. Waarvan alle lampjes stuk waren op één na:

http://www.uploadarchief.net/files/download/sony_speler.jpg
Ik wil ze nu gaan vervangen door leds. (eerst spanning gelijkrichten, stroom begrenzen, etc) Alleen ik krijg de gekste spanningen uit het ding, waardoor ook dit lang zal gaan duren

En voor een servicemanual in pdf vraagt men 15$ ... afzetters xD

Dat is maar 10 euro... Als je dat afzetten noemt, wacht tot je de prijzen hoort die Sony zelf voor dat soort spul rekende De kans is dat hij er niet staat, maar www.eserviceinfo.com al geprobeerd? Overigens moet een gloeistroomcircuit traceren toch niet zo moeilijk zijn?

[Bericht gewijzigd door maartenbakker op donderdag 18 februari 2010 12:49:51 (16%)]

op eservice stond ie niet :s
de juiste draadjes bij de juiste lampjes heb ik wel gevonden. Alleen als je er de scoop aanhangt zie je van alles wat je niet verwacht. Het stereo lampje bleef altijd branden, terwijl het alleen mag branden als je ook echt stereo ontvangt :s

Dan zou ik toch eerst eens wat verder gaan kijken dan het zomaar gaan vervangen van de lampjes..

@testman: mooie soldeerstationnetjes

Err, nevermind

[Bericht gewijzigd door lemming_nl op donderdag 18 februari 2010 16:42:56 (88%)]

Op 17 februari 2010 19:38:38 schreef Henry S.:
Handige plankjes voor schoevendraaiers, je brengt me op een idee.

Bij mij hangen deze al tijden in OBO beugels, werkt ook prima

Op 18 februari 2010 07:00:20 schreef Jochem:
@KIF: ging dat handmatig solderen van dat thermal pad een beetje? Kloddertje erop en dan hete lucht tot hij inzakt?

Dat gaat prima. Ik het eenzelfde al eens in de voeding voor m'n timelapser gezet.

heb nu de plankjes anders gehangen , ivm hoogte met schroevendraaiers eruit halen . en sinds vandaag een weller wsd151 erbij die is wel wat sneller warm ( 30 sec tot 450 °c ) en blijft ook warmer met massasporen solderen .

overigens is de scharnier omdat het meetsnoerrek om de hoek hangt en ik dan de grijpers niet kan zien . dat rek hing idd achter de deur maar daar zijn wat ladenkasten komen hangen en nu is er geen plek meer daar .

Gebruik je van die PACE nou alleen maar de soldeerbout ? die vindt iik persoonlijk minder fijn dan een weller .. maar met desoldeerbouten is PACE weer vele malen beter.

[color=grey]_{DISCLAIMER: Heb op het werk meerdere weller en pace stations tot m'n beschikking dus wel wat ervaring ermee ..}[/color]

er hangt 1 bout aan de pace , maar ik heb er 4 bij. ik gebruik liever de weller met desolderen , ook vanwege de stillere pomp in de weller en de pace gaat erg snel op stby en dan gaan alle bouten op 180°c dit is afhankelijk van het gebruik daar hij aanblijft met veel gebruik .

Hallo,

Een maat en ik hebben een project afgerond.
Genaamd: draadloze stroom.
Status: werkend (Echt waar, jah echt waar )
Informatie: http://4hv.org/e107_plugins/forum/forum_viewtopic.php?74096

Ons resultaat:

Het pcb ontwerp:

Filmpje:
http://www.youtube.com/watch?v=ACbbP3CuIrY

Zo'n ding heb ik ook. Een 500 KHz zender. Als ik daar een TL buis of neonlamp bij hou gaat hij branden

ik heb vanmiddag snel een belichtbak gemaakt. heb voor 15 euro een gezichtsbruiner+scanner gekocht. er komt nog wel een veel betere timer op zetten met PIC

resultaat:

de binnenkant:

maar moet het witte stuk aan de deksel zwart zijn of hoeft dat niet?

[Bericht gewijzigd door warfighter op zaterdag 20 februari 2010 22:41:09 (19%)]

Op 20 februari 2010 22:27:55 schreef warfighter:
maar moet het witte stuk aan de deksel zwart zijn of hoeft dat niet?

Ik heb het gewoon wit gelaten en krijg prima printen.

"Draadloze stroom", lijkt me niet echt efficient, tenzij gebundeld gericht op de ontvanger. Of zit ik ernaast? En hoe zit het met de legaliteit in Nederland? Ik neem aan dat dit een behoorlijke stoorzender kan zijn op een groot frequentiebereik. Of valt dat ook wel mee?

SMPTE LTC tijdscode generator voor camera's te synchroniseren bij revue:
(het bordje is overkill, normaal doet het iets anders, maar ik had snel een uc bordje nodig)

Maakt een audio-signaal, biphase gecodeerd met daarop de huidige tijd. Hierdoor kan de montagesoftware automatisch audio en beeld syncen, ook bij gedropte frames.

Wat metingen (net geen 23 uur laten lopen):

./smptetest capture.raw |more
00:00:00:00       80 0
00:00:00:01      120 0
00:00:00:02      160 0
00:00:00:03      200 0
[...]
22:51:49:14 31909560 0
22:51:49:15 31909600 0
22:51:49:16 31909640 0
22:51:49:17 31909680 0
Completed. Errors: 0. Jitter: <1(bit). FPS: 25.00000(frame/s).

Ik heb het ook eens getest met TCode4 en die kan het signaal ook decoderen.

Als iemand zich afvraagt hoe het klinkt: http://rapidshare.com/files/353826272/smpte.wav.html

Het rendement is inderdaad niet al te best op lange afstand.
Maar het is alleen maar om aan te tonen dat het echt werkt.
Of het legaal is weet ik niet.
