Heb sinds vorig weekend de mini kolomboormachien van Herman Buitelaar
.
Heb er gelijk led verlichting onder gezet zodat ik beter kan zien waar ik ga boren. Ik had van een ander project nog een print van een usb-adapter liggen en die heb ik gebruikt om de led van energie te voorzien. Print word gevoed vanuit de boormachine.
Het lijkt alsof je niet meer ziet door het licht in werkelijkheid is het heel prettig. Werkt natuurlijk alleen als er niet te veel koper is.
Omdat ik graag uitdagingen zoek, hier weer een projectje van mij:
Dit is een ontvanger voor de philips living colors zodat je gewone LED-Strips ook samen kan aansturen met de philips afstandsbediening en de lampen zelf.
Het bevat 0402 weerstanden en condensatoren.
Nuttig? Nee. Leuk, leerzaam? Zeer zeker!
het printje is ERG mooi gemaakt!
wat voor IC gebruik je?
aan het logo te zien een atmel uC, een attiny 2313 als mn ogen nog goed zijn.
Op 28 mei 2010 16:13:48 schreef twente:
nu nog een kruis om te richten?
Daar heb ik over nagedacht maar dat is niet te doen. Elk lijn die dikker is dan 0,4 mm is te dik. Dan zie ik het gaatje al bijna niet meer. Ik heb er een beetje mee geoefend maar ik denk dat als je echt wilt richten je een vooraf afgestelde loep met daarin een kruis moet hebben oid.
Voordeel hiervan is ook dat je kan zien wat je al geboord hebt.
http://tinypic.com/player.php?v=2cyilw3&s=5
Test lichtkrant met proportionele scrollende tekst en cursor blink.
Silicon Member
Op 27 mei 2010 00:25:35 schreef hobbyelektro:
Met deze weer een projectje van mij.
kijk kijk. das mooi gemaakt. en der zit geen PIC of AVR in
direct laten registreren en versjacheren aan ikea dat ding !
Op 28 mei 2010 23:04:33 schreef Joeri de Man:
[...]Daar heb ik over nagedacht maar dat is niet te doen. Elk lijn die dikker is dan 0,4 mm is te dik. Dan zie ik het gaatje al bijna niet meer. Ik heb er een beetje mee geoefend maar ik denk dat als je echt wilt richten je een vooraf afgestelde loep met daarin een kruis moet hebben oid.
Voordeel hiervan is ook dat je kan zien wat je al geboord hebt.
Gewoon plaatje op vast monteren en gaatje van 1 mm in boren, als je dan je printje erop legt zie je een lichtpuntje van 1mm zo kan je heeel gemakkelijk printjes boren
Heb ik hier ook ooit eens ergens geshowed maar vind het niet.
madwizard is ooit aan de slag geweest met een webcam onderaan de boormachine om goed te richten. Weet niet of hij het project ooit afgerond heeft...
Een tijd geleden kwam ik hier een advertentie tegen van Stefan Haesen. Hij had een aantal transformatoren en motoren aangeboden en die heb ik toen van hem overgekocht. Bedankt Stefan!!
Tussen de transformatoren zat een grote 1000VA scheidingstransformator en een 1,5Kva variac. Ik heb beslist om daarmee een regelbare scheidingstransformator te bouwen.
Voeding
Inschakelvertraging
Meetprint
Alles ingebouwd in een oude pc kast (wel verstevigt voor het grote gewicht):
Frontpaneel:
Voor meer foto's zie: http://www.elektronicastynus.be/Projecten/Scheidingstransformator_V3/i…
dat is een mooi projectje stynus , en zo'n kast verstevigen is wel nodig met dat gewicht erin . ik zag wel dat je 2 print solid states gebruikt voor de inschakelvertraging , dat lijkt me wat krap zeker als je het ding schakelt met belasting erop . verder een goed project .
heb zelf ooit een 1500va ups in een pckast gebouwd en dat werkte prima maar onhandelbaar door de 35 kilo lomp gewicht , en elke keer verzetten en de kast werd schever . ik had er wel een 18mm plex bodem ingemaakt .
Op 28 mei 2010 17:09:40 schreef LED-Maniak:
Het bevat 0402 weerstanden en condensatoren.
Nuttig? Nee. Leuk, leerzaam? Zeer zeker!
Keurig hoor! Alleen volgens mij zijn die footprints voor die 0402's aan de grote kant, waardoor een 0603 er ook zo opgepast had. Ik denk dat je jezelf dus meer ellende op de hals hebt gehaald dan dat je ruimte hebt bespaard.
Op 30 mei 2010 11:37:29 schreef Jochem:
[...]Keurig hoor! Alleen volgens mij zijn die footprints voor die 0402's aan de grote kant, waardoor een 0603 er ook zo opgepast had. Ik denk dat je jezelf dus meer ellende op de hals hebt gehaald dan dat je ruimte hebt bespaard.
Hmmz, dat lijkt inderdaad te passen ja. De footprint heb ik uit eagle gehaald en daar staat 0402 bij. Blijkbaar klopt dat niet helemaal.
Afijn, de ontvanger voor de RF signalen zit er nu ook op en de print lijkt goed te werken
RGB LED display:
http://www.youtube.com/watch?v=M8mXBmtq7_k
Zeer eenvoudig programma:
2 potentiometers voor de kleur (7 kleuren) en de afbeelding te selecteren. (principewerking)
Momenteel in testfase:
Mooie effectjes
360 kleuren ipv 7 kleuren
32 helderheidsniveaus
game in testfase:
Snake
Als project op school heb ik een RGB spot gebouwd welke aangestuurd wordt via DMX.
Het geheel heb ik ingebouwd in de behuizing van een halogeenstraler.
De hoofdprintplaat is gemaakt op de freesmachine op school, de printplaat met de 220 leds en die met de 7-segment displays zijn gemaakt op gaatjesprint.
Hoofdprint:
De LED's: (Uiteindelijk heb ik nog een frostfilter er voor geplaatst)
7-segment displays voor DMX adressering:
Achter de 7-segment displays:
Ik ben toch een beetje teleurgesteld wat lichtopbrengst betreft. Ik had gehoopt dat het sterker ging zijn. Binnenkort maak ik er nog eentje, maar dan met 3W luxeon's...
Ook hier ook even een project
het is een school poject 2e klas MBO Mechatronica. de bedoeling was om een bakjes ontstapelaar te maken. wij hebben er een andere draai aangegeven en er blikjes van gemaakt.
het gaat om het idee en is vooral heel leerzaam geweest
Compleet met machine veiligheid
ook met oog op de lucht cilinders.
PLC Moeller easy 619-DC-RC
Filmpje:
http://www.youtube.com/watch?v=Mktvxgpimkg
Gr Coenraad
Silicon Member
Op 30 mei 2010 10:35:10 schreef Stynus:
Een tijd geleden kwam ik hier een advertentie tegen van Stefan
en de Oscar voor het creatiefste hergebruik van een oude pc kast gaat naar ... Stynus !
de grote bays voor v en a meter , de floppy bay voor de as van de variac.
de harddisk bays om stopcontacten in te monetern
en de onderste helft vand e vocedingskast heeft hij gebruikt als basisplaat voor zijn eigen electronica.
allez vooruit , nu er nog wat casemods op aanbrengen...
[Bericht gewijzigd door free_electron op zondag 30 mei 2010 22:21:26 (37%)
zojuist ook een projectje afgerond :
een koppeling met de deurbel die de stereo tijdelijk uitschakelt zodat de bel hoorbaar is . met een optocoupler aan de speaker gekoppeld die een tijdrelais schakelt en die schakelt de 230v van de luidsprekers en stuurt tevens een piepertje aan voor 10 seconden . het moest best ingewikkeld omdat het een bibusII deurbel is en dat is een systeemding .
omdat ik ook wel een keer wil uitslapen heb ik er tevens een tijd instelbare pulsknop opgemaakt zodat de bel uitgezet kan zonder dat deze vergeten wordt om weer in te schakelen .
Whoops! "show your failed projects".
Ik had het printje eerder al laten zien(bovenaan de pagina) maar heb per abuis een 10volt rated tantaal er in gestopt. Laat ik nu net 12Volt er op zetten.. Opeens een vonk, geknetter en PCB stond letterlijk in de brand.
Geluk dat het nu pas gebeurt, printje heeft de hele nacht gedraaid dus had best fout af kunnen lopen.
Wat je op de afbeelding ziet is een geëxplodeerde diode en de tantaal is ontploft vanuit de zijkant.
[Bericht gewijzigd door LED-Maniak op maandag 31 mei 2010 00:32:25 (11%)
Golden Member
[...] Vergeet hamer en koudbeitel niet: Geeft een zeer rustiek effect
en helemaal geen stof
Klopt, een erg handig hulpmiddel als je er mee overweg kan
Daarna met de haakse slijper, vijl en plaatwerk gereedschap weer bijwerken.

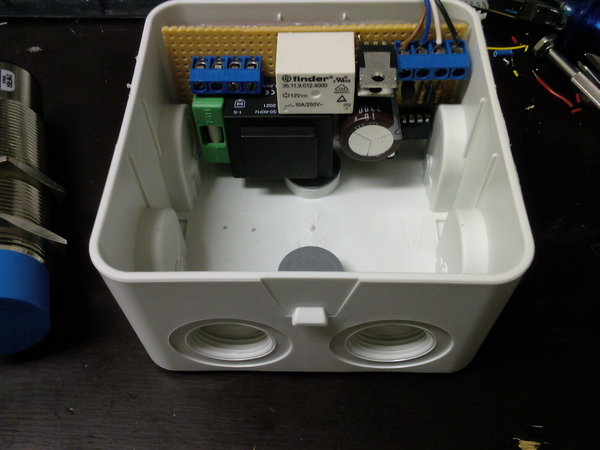

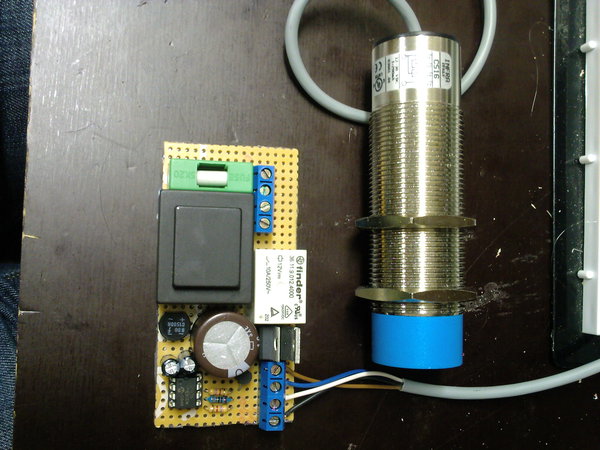

Hier weer een projektje van mij wat is afgerond. Het is een droogloopbeveiliging voor mijn waterpomp. De capacitive proximity sensor wordt van buitenaf op de aanvoerbuis gemonteerd. Zodra er geen water meer door de aanvoerbuis loopt zal na ca 4 seconden het relais afvallen en de waterpomp stoppen. Als er weer water gedetecteerd wordt zal wederom na 4 seconden de waterpomp weer worden ingeschakeld. Dus in en uitschakelvertraging met een 12F675
Mooi zeg, een schakeling met zelfs een toepassing.
De sensor lijkt alsof hij meer kost dan een familievakantie van 3 weken, alles-in?
dat is zo'n omron ding die zijn wel aan de prijs ja .
Het zal je misschien verbazen maar hij koste mij 13 euro inclusief verzendkosten uit England. Hij is van het merk Infra en is instelbaar in gevoeligheid. Degene die ik heb aangekocht is een M30 en heeft een detectie van ongeveer 15mm. Ze hebben ze nog steeds namelijk het M18 type, maar deze heeft iets minder detectieafstand van ca 10mm, maar deze zou ook prima werken.
Al met al heeft de hele schakeling incl. proximity sensor denk ik ca 25 euro gekost, dus goedkoper als de commerciele droogloopbeveiligingen die je ook nog vaak in de leiding moet plaatsen.
Via ebay aangekocht http://cgi.ebay.nl/INFRA-Capacitive-Proximity-Switch-M18-4Wire-NPN-12-…
