Lage lekstroom is volgens mij ook een voordeel.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
Tidak Ada

Golden Member

Op 20 maart 2012 17:24:02 schreef Henry S.:
[...]
Een voordeel was er altijd al, compact en zuinig. Nadeel is dat je er geen vermogen mee kunt schakelen.

Er zijn nog kleinere relais, met verrassende specificaties:
Teledyne heeft een serie van TO5 relais. Die zijn speciaal ontwikkeld voor militaire doeleinden (missiles).
Ze zijn zéér trilling vast, hermetisch gesloten, sommige typen kunnen gebruikt worden tot in het GHz gebied en kunnen (net als reeds) een hoge schakelfrekwentie halen.
Zag in Rosmalen nog een doos vol liggen voor €5/stuk (Catalogusprijs rond $30.00)

@Jochem:
Die dingen hebben nog steeds hun toepassingsgebied. O.a. in bereikschakelaars van meetapparatuur. Je hebt dan geen gecompliceerde schakelaars en ingewikkelde mechanische constructies nodig: je kunt ze gewoon daar zetten waar je de kortste verbinding van je signaal hebt.
Er zijn zelfs SMD reedrelais in DPDT uitvoering! Iets groter dan een ferme tor of fet...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

fred101: een reedrelais heeft naar jouw bewering een lagere lekstroom (off-lekstroom naar ik aanneem?) dan een gewoon relais?

Op 21 maart 2012 08:54:37 schreef rew:
Glas of niet, ik mag aannemen dat ze de boel wel makkelijk luchtdicht af kunnen sluiten. Daar gaat het toch om?

Geen idee of ze hem ook nog met een edel gas willen vullen ofzo?

Misschien een andere stelling: is een reed-relais per definitie luchtdicht afgesloten?

Tja, zo leert men nog elke dag he...

If you want to succeed, double your failure rate.
fred101

Golden Member

Dat denk ik. De contacten hebben geen hevel vebinding en raken dus niks aan, behalve de glaswand. Glas isoleert beter dan een kunstof schakel hefboom . Ik denk dat het kassieke reedcontact het meest optimaal is, mitst je het huisje buiten vetvrij houdt. Als het in een kunstof behuizing zit en die is echt schoon dan zal de weerstand > 10E12 ofzo zijn. een gewone schakelaar haalt dt volgens mij niet en een gewoon relais ook niet. Daar zitten vaak maar dunne isolators.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

heb dan toch mijn fototoestel gevonden:

de tantaal: (hoe polen?)
https://picasaweb.google.com/lh/photo/GKsKb_bj_Gwq3Bu99qpl1JP8pz5d4TaT…

de reed's (hoe polen? van de 15005 heb ik het al gevonden dankzu jullie hulp):
https://picasaweb.google.com/lh/photo/E8Xboh8QulrnhXsxVaFIH5P8pz5d4TaT…

Lucky Luke

Golden Member

Die tantaal staat toch een + op aan een kant? Dat is dus de + :)
(Bij tantaals is de + gemarkeerd, en niet de -)

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

http://www.computescotland.com/images/kgSVh0MWqNze9MLYlp4L09n073.gif

Streep of opdruk + geeft aan wat de plus-aansluiting is.

thx, had het vermoeden wel maar om niet op te blazen toch maar effe zeker zijn

RAAF12

Golden Member

@Jochem

Als het een reedswitch/relais is zit het kontakt ingesmolten in een glazen buisje. Daar omheen de spoel en vervolgens ingegoten. Op de site van Claire je alle specs vinden.

Tidak Ada

Golden Member

Op 21 maart 2012 12:42:24 schreef Jochem:

[...]Geen idee of ze hem ook nog met een edel gas willen vullen ofzo?

Misschien een andere stelling: is een reed-relais per definitie luchtdicht afgesloten?

Tja, zo leert men nog elke dag he...

In ieder geval een droog gas, om de isolatieweerstand zo hoog mogelijk te houden. Een reed contact is inderdaad "per definitie" hermetisch afgesloten.
Twee typen: Droog en "mercury wetted" (Lage contactovergang en geen dender).

[Bericht gewijzigd door Tidak Ada op woensdag 21 maart 2012 22:53:49 (16%)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

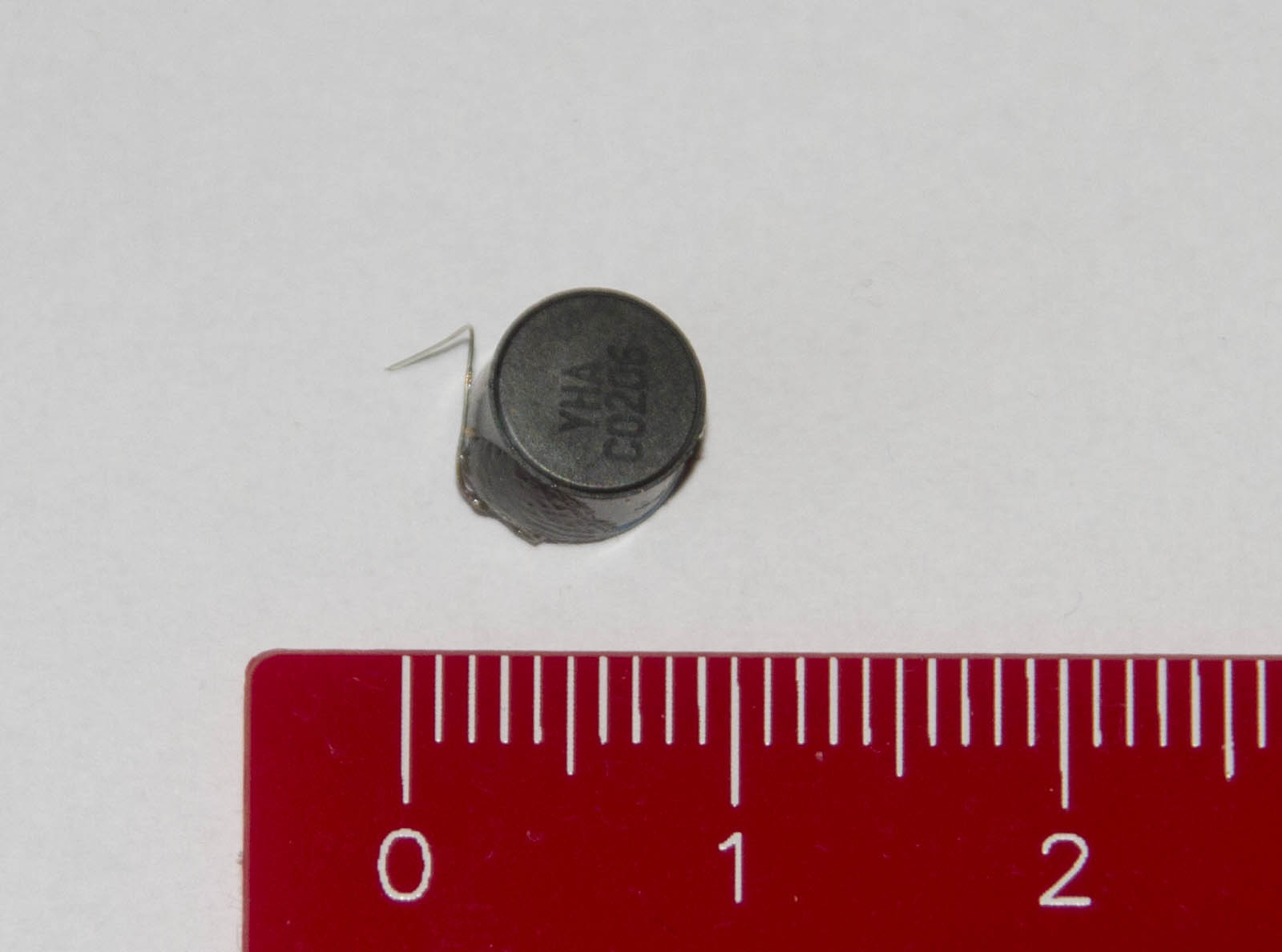

Ik heb per ongeluk een SMD spoel afgebroken in een autoradio van Ford (6000CD), en zou graag de waarde van deze spoel kennen. En zou ik deze door eender welke spoel (van dezelfde waarde) kunnen vervangen ?
De opdruk op de spoel is YHA C0206
of zie foto:
http://www.uploadarchief.net/files/download/spoel%206000cd.jpg

alvast bedankt !

Beste forumleden,

hieronder ziet u een open Philips VR210 video recorder.
Zelf heb ik weinig ervaring in video spelers, daarom bij deze de vraag wat welk onderdeel is en wat het doet.
Ik vermoed:

- Inkomende voeding AC 230V
- Transfo naar 12 V en dan via dubbele gelijkrichter naar DC motors om "kop", mechanisme aan te drijven.
- Dan nog een verlaging met de 2e transfo om het IC langs de tv kanaal versterker te voeden?

Werking?

- Hoe werkt een tv kanaal versterker in grote lijnen?
- De "kop" om de video band in te lezen? Hoe worden deze signalen dan omgevormd om dan via SCART op tv te lezen?

Onderdelen:

1: Inkomende voeding 230 VAC
2: Transfo 1: 333YOR3WPZ (nergens iets te vinden op het net).
230VAC-12VAC ? Met de smeltzekering erlangs
3: Transfo 2: 28SEC4-E01 (nergens iets te vinden op het net).
24VAC-5VAC ?
4: TV kabel versterker
5: Lezing band ("kop")
6: IC: STV6401 (alldatasheets vind ik de 6400 : STV6400 - DOUBLE SCART INTERFACE ) Signaal omzetter?

http://img820.imageshack.us/img820/2539/img6582g.jpg

http://img442.imageshack.us/img442/6304/img6583p.jpg

http://img534.imageshack.us/img534/3883/img6585t.jpg

http://img341.imageshack.us/img341/48/img6586v.jpg

http://img269.imageshack.us/img269/9729/img6587s.jpg

Die eerste spoel-constructie is niet een trafo, maar de ontstoring. D'r zitten ook een paar grote condensatoren naast. Dat vormt met mekaar een netfilter.

Onderdeel "4" is het hoogfrequent gedeelte. Dat wil zeggen. Daar wordt het antenne of kabel-signaal dat zit in banden rond de 400 en 800MHz geloof ik) naar een "baseband" signaal vertaalt. En terug: De video recorder "zendt" op kanaal 36 zodat een TV met een antenne aansluiting het ook kan ontvangen.

(Rare hollanders. Kunnen niet spellen. Spelfout op het silkscreen. Als een stuk van een schema onder netspanning staat dan noemen ze dat stuk "live". D'r staat twee keer "life".)

[Bericht gewijzigd door rew op donderdag 29 maart 2012 08:27:11 (17%)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Afgelopen week een scsi cd brand apparaat gekregen. Dat was vroeger toch iets om mee te patsen :-)

Nu heb ik dat ding uit elkaar gedraaid, en zoals verwacht zit er een mooie 12V voeding in. Op dit printbordje vond ik ook een exotisch onderdeel:

DIP-8 IC wat nog op het "hoogspannings" deel van de voeding zit. Opdruk SK-8085. Daaronder delta (teken) U 9727-2

Dat laatste wijst waarschijnlijk op de fabrikant met datumstamp. De SK-8085 is dan het IC-type. Op het www lopen meerdere topics over wat dit IC doet, maar nergens een datasheet gevonden tot dusver.

Iemand hier kennis van wat dit ding doet behalve mooi wezen?

Vroeger was een 8085, zonder SK er voor, een microproccesor in een 40 pin's behuizing, maar dat zal dit wel niet zijn denk ik.

Henry S.

Moderator

PWM-controller, en er hoort een Unitrode datasheet bij.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
maartenbakker

Golden Member

SK doet aan Sanken denken, maar aangezien Unitrode een belangrijke ontwikkelaar voor dit soort IC'tjes was, denk ik inderdaad dat je daar best een datasheet kunt vinden.

Op 29 maart 2012 08:25:12 schreef rew:
(Rare hollanders. Kunnen niet spellen. Spelfout op het silkscreen. Als een stuk van een schema onder netspanning staat dan noemen ze dat stuk "live". D'r staat twee keer "life".)

Gevalletje voor het Midden- en Oosteuropeanenmeldpunt, ben ik bang. Spelfouten werden namens ons in Wenen of in Szekesfehervar gemaakt en bezorgen ons als zodanig zelfs 10 jaar na de sluiting van die afdelingen nog overlast ;)

Overigens denk ik dat het handig is voor die video een apart topic te openen, daar wil ik dan best aan bijdragen.

[Bericht gewijzigd door maartenbakker op zaterdag 31 maart 2012 20:46:34 (12%)

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Op 31 maart 2012 14:44:08 schreef Henry S.:
PWM-controller, en er hoort een Unitrode datasheet bij.

Check :-) Ook wel te verklaren in de pc voeding branche. Meen ooit een keer gehoord te hebben dat ze hoogfrequent gebruiken en omdat dan een kleinere transformator nodig is. Even wat dieper in deze materie duiken :-)

Kent iemand onderstaand component. Normaal bevat dit een glazen omhulsel, wat nu duidelijk gebroken is. Component komt uit een laptop mobo, gespot vlak langs de dc connector. Het lijkt wel op een SMD diode, alleen zijn de metalen kopjes breder dan normaal en vergelijkend met de diodes op dezelfde print. Het bevat geen identificatie/waardes. Het is tevens ook niet terug te vinden op webshops.

Bij voorbaat dank

http://img535.imageshack.us/img535/3989/28539507.jpg

http://img851.imageshack.us/img851/3663/97568617.jpg

bjokal

Golden Member

Dat is (was eigenlijk ;-) ) volgens mij een PI-filter.
Bijvoorbeeld zoiets : http://ferroperm.com/gfx/pdf/33825012e.pdf

Nog een beter voorbeeld bij Farnell.

Ik heb alleen geen idee wat het exacte type het is geweest, voor een test kun je de kopse kanten even met elkaar doorverbinden.

Controleer dan wel of er geen sluiting is tussen de uiteindes en het middelste contact van het filter.

"Of all the things I've lost I miss my mind the most"
free_electron

Silicon Member

is inderdaad een pi filter.

tussend e twee buitenste klemmen zit ee ferriet.
van elek buitenste klem naar het middenkontact zit een condensator naar de centrale poot

code:




---+---===---+--
  _|_       _|_
  ___       ___
   |         |
    ----+----
        |

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Dank je voor de feedback.
Nu op zoek naar een replacement..

Eventueel kan je 'm zelf bouwen met behulp van twee ferrietkralen, een stukje draad en een klein condensatortje (in de grootte-orde van 1 nF). Als ik het goed begrijp is dit een lowpass-filter voor de laptopvoeding? Dan komt de condensatorwaarde niet zo nauw.

Lollig onderdeeltje, dat wel. Kende het bestaan ervan nog niet :)

Op 3 april 2012 16:25:33 schreef Bert M:
Eventueel kan je 'm zelf bouwen met behulp van twee ferrietkralen, een stukje draad en een klein condensatortje (in de grootte-orde van 1 nF).

Maar dan met één kraaltje en twee Ctjes

Niet als ik de datasheet mag geloven die past bij de Farnell-link van bjokal: een T-filter. Ook de foto wijst m.i. op zo'n ontwerp:

code:


---===---+---===---
        _|_
        ___
         |
         |

De foto toont twee contacten verbonden met een stuk koper, aan weerszijden omgeven door iets dat eruit ziet als ferriet. In het midden zat glas én een terminal, die vormen dan de condensator in het midden.
