De zelf geëtste print voor mijn nieuw projectje is klaar:

http://i53.tinypic.com/14oc9ap.jpg

Het wordt een metaaldetector.
Het is de eerste keer dat ik een printje geëtst heb, ik deed het voorheen altijd met gaatjesprint.

Vrij goede etsing voor je eerste proef. Nu nog hardmetaal boortjes gebruiken dan worden de boringen nog wat zuiver. Foto is wat donker, als achtergrond zou ik een stukje papier al of niet gekleurd gebruiken. Zal nog beter overkomen. Een polygone als GND gebruiken is nog beter en millieu vrindelijker want er moet minder koper weggeetst worden.

@Fotoopa:
Jij doet jou naam wel eer aan.
Wat een plaatjes zeg!!

Overigens, erg mooi werk, waaraan de nodige aandacht besteed is.

Karel: de mechanische hoogstandjes van fotoopa weleens bekeken? Dat past ook wel in jouw straatje...

If you want to succeed, double your failure rate.

Ik heb het hele topic hierover gelezen, en ook zijn site met al die prachtige foto's
En ja...het is metaalbewerking op hoog nivo, echt een kunstwerk.
Maar die PCB's op gaatjesboard....pffff echt monnikenwerk.

De AWG (arbitrary waveform generator) werkt :D
Gisteren zag het er niet goed uit omwille van enkele sluitingen tijdens het solderen, maar nu lijkt alles te werken.

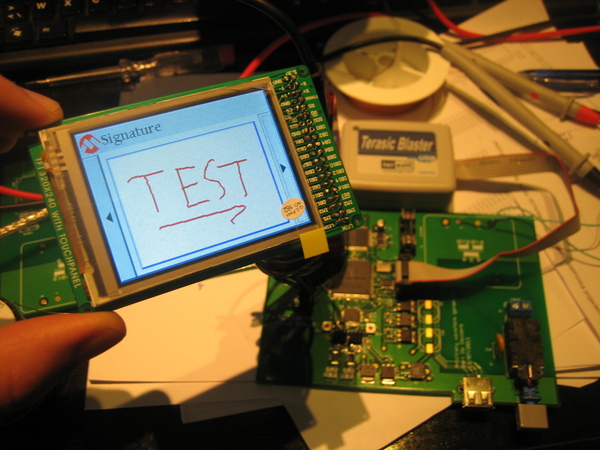

Even een sfeerbeeldje:

http://www.uploadarchief.net/files/download/sfeerbeeld.jpg

Momenteel is de software van microchip geladen in de µC, maar nog enkele weken en dan kan ik m'n eigen software showen, hopelijk samen met enkele golfvormpjes :)

Eerst waren het atomen, dan waren het protonen, neutronen, elektronen, nog later waren het quarks en nu blijken het snaren te zijn...

@ eagle987, Nice!!

Ik heb vandaag de laatste hand aan mijn UV led panelen gelegd, voor mijn nieuwe belichtingsbak.

http://www.tinuselectronics.nl/images/rsgallery/watermarked/c0546bfc10d391be371f3a2735a86957.jpg

De spreiding is goed.

http://www.tinuselectronics.nl/images/rsgallery/watermarked/5e56b91c339c976455e83b887a699ec6.jpg

Meer foto's vind je hier: Klik
Ik Heb er tevens ook een topic over: Klik (< Voor als er vragen zijn.)

Edit: Tekst bijgewerkt.

www.tinuselectronics.nl Because DIY Electronics Matters!!!!

Op 29 juli 2011 12:06:15 schreef Luckyboy:
De zelf geëtste print voor mijn nieuw projectje is klaar:

[afbeelding]

Het wordt een metaaldetector.
Het is de eerste keer dat ik een printje geëtst heb, ik deed het voorheen altijd met gaatjesprint.

Ziet er prima uit voor een eerste printje. Probeer wel je layout recht op de PCB te leggen, dat scheelt een hoop gezaag en PCB.

@luckyboy: mooi printje voor de eerste keer. Wat mij opvalt is dat je een 'lus' hebt gemaakt. Dit is niet nodig en kan zelfs voor verstoringen zorgen.

Just find out what you like and let it kill you

@Luckyboy: misschien dat het handig is om het schema hier te publiceren!?

Hallo,
hier m'n allereerste voeding:
http://2.bp.blogspot.com/-s_wTMOJ3P9Y/TjZyzuU_sdI/AAAAAAAAAHk/LPLLyHue-7M/s320/Foto0136.jpg

Oude marantz versterker gestript, PCvoeding erin, PWM van Velleman derbij, Ledjes gerecupereerd en aangesloten op "Power" en "Pwm aan", Voltmeter op PWM, en best van al, potmeter van PWM zit aangesloten op FM selectorwiel. Proper, al zeg ik het zelf.

Sorry, maar ik vindt het zonde van die Marantz. Die had je beter kunnen verkopen en van de opbrengst een echte labvoeding gekocht.

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.

@Roland,
die Marantz was al kapot hoor, had ik gekocht voor 15€ om een zwaarder model te herstellen. Dit is toch mooier dan zo'n kast op de vuilnisbelt te dumpen.

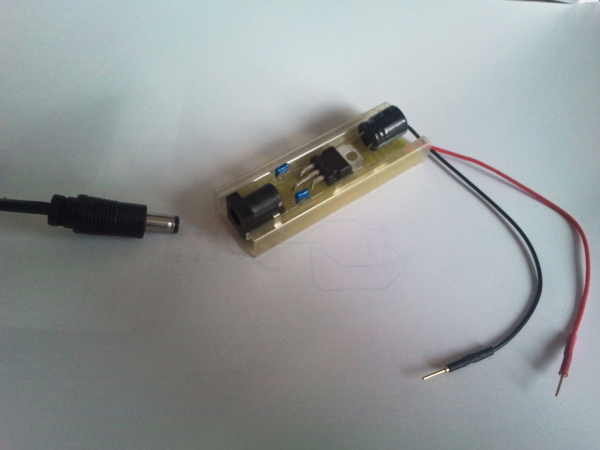

Zomaar een klein simpel adaptertje voor mijn breadboard (5V)
Handig als je met 12V adapters werkt, die ik toch voor de wisp heb.
Even de draadjes in de 5V lijn prikken, klaar.
Geen huzarenstukje, maar wel handig.
http://www.uploadarchief.net/files/download/2011-08-01%2008.53.12.jpg

Dat zijn inderdaad handige dingen. Net als ik laatst met restjes print een stel bruggen heb gemaakt om alle voedingslijnen te verbinden.
Niet het mooiste werk, maar wel functioneel aangezien ik nu niet steeds draden hoef te zoeken die lang genoeg zijn.

En ook meteen in elke brug een 100nf gezet zodat die ook niet meer hoeven.

Zo'n voeding is ook wel handig. Dan zit je niet steeds te klooien met allerlei verschillende adapters en kun je je labo's voor nuttige dingen gebruiken

En netjes gemaakt imo. Mooi slank printje om naast je bb te leggen

Op 1 augustus 2011 11:54:31 schreef Kareltje:
Zomaar een klein simpel adaptertje voor mijn breadboard (5V)
Handig als je met 12V adapters werkt, die ik toch voor de wisp heb.
Even de draadjes in de 5V lijn prikken, klaar.
Geen huzarenstukje, maar wel handig.
[afbeelding]

Cool, heb ik ook eens gebruik van die IC verpakkingen.
Een vorige buurman noemde me een vrek vanwege de behuizing.

@fonsspons,
en gebruik je de fm schaal om aan te geven hoe breed je puls is? Stappen motor?

Rijdt die buurman soms een ferrari? >:-)
Het printje in een passende behuizing monteren kost mij meer tijd als het hele printje gekost heeft, en heel toevallig passen deze kleine printjes mooi strak in dat railtje.
Ik zie hier regelmatig breadboard opstellingen met een 7805 erop, met daadjes en C's.
En ik heb die 12V adapter toch standaard bij de PC liggen.

@Lord Anubis
die PWM stuurpot word wel aangedreven door die schaaldraaiknop, maar heb nog geen schaalomzetting of zoiets gedaan. Is nog niet zo belangrijk. Gebruik dit om m'n spoelen van m'n ontsteking op m'n moto's te testen. Simuleert eigenlijk toerentallen.

Klein simpel (achteraf) projectje van mijn kant:

Ik wil een accelerometer in KLM5 gaan gebruiken, en een Nunchuk kloon is goedkoper dan een losse accelerometer. Dus een Nunchuk gekocht. Alvorens joystick en knopjes eraf te slopen wilde ik het ding eerst testen. Dit is een videotje van die test:

http://www.youtube.com/watch?v=BGCJu4Z72xM

Voor al wie ook simpel via 2 draadjes (I2C) een joystick, accelerometer en 2 knopjes aan z'n project wil hangen: De picbasic code staat gelinkt in de videobeschrijving.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Heb je dat filmpje in een chinees restaurant opgenomen? >:-)
wel leuk overigens

[Bericht gewijzigd door Kareltje op 1 augustus 2011 16:04:57 (14%)

Just find out what you like and let it kill you

Op 1 augustus 2011 16:03:45 schreef Kareltje:
Heb je dat filmpje in een chinees restaurant opgenomen? >:-)

Nee, dat is het doosje van m'n AVR dragon :) (en m'n werktafel is een ex keukentafel).

Die ICrail behuizing moet ik onthouden trouwens...

EDIT:
Ik kijk nu nog 's naar die andere projecten hier, weer prachtige (print)plaatjes (;)) van fotoopa, maar dat kan ook haast niet anders...

En @Hadv: Vooral slim gegoogled, en een beetje gefrustreerd dat er nog niks picbasic bij zat om even snel te kunnen testen. Toen maar wat dieper eringedoken en datgene wat een ander met z'n buspirate had uitgevogelt in picbasic gecode. Toen werkte het.

[Bericht gewijzigd door Lucky Luke op 1 augustus 2011 18:06:15 (27%)

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Ik had vandaag het gekke idee om de youtube hit Nyan Cat uit m'n arduino te laten komen.
Daarvoor ben ik opzoek gegaan naar de partituren en heb ze ook gevonden.
Maar aangezien ik niets van muziek ken heb ik aan een vriend gevraagd om me te helpen met het vertalen van de partituren naar code
en dit is er uit gekomen :P
http://www.youtube.com/watch?v=eFHfGA5e4n8

[Bericht gewijzigd door Geo Bruce op 1 augustus 2011 20:50:27 (69%)

Sorry Voor de schrijf fouten maar ik heb dysorthografie

Ik heb weer een grote vooruitgang gemaakt in mijn vmarker project!
Lege pcbs:
-Sensor
http://www.on8rth.be/CO/IR-sens_panel_front.jpg
http://www.on8rth.be/CO/IR-sens_panel_back.jpg
-IR pen
http://www.on8rth.be/CO/IR-pen_panel_front.jpg
http://www.on8rth.be/CO/IR-pen_panel_back.jpg
Bestukt:
http://www.on8rth.be/CO/DSCF0157_(800x600).jpg
http://www.on8rth.be/CO/DSCF0158_(800x600).jpg
http://www.on8rth.be/CO/DSCF0151_(800x600).jpg
http://www.on8rth.be/CO/DSCF0163_(800x600).jpg
(hand van mijn zus!!!)
De groene sensor printen zijn met een samsung CP45 neo bestukt. De pennen heb ik handmatig gedaan.

Dit zijn de componenten moet een interactief whiteboard op te zetten. Je hebt alleen nog een PC en beamer nodig. Op de sensor zit dezelfde sensor als de gene die in een wiimote zit. De MCU is daar een STM32F103. De Pen gebruikt een attint861 en draait de atmel qtouch library.
meer info op http://www.vmarker.org
