Ik heb weer een grote vooruitgang gemaakt in mijn vmarker project!

Da's mooi spul, bijgestaan door een nette presentatie.
Succes ermee!

Op 3 augustus 2011 20:36:17 schreef Lucky Luke:
Is dat roze nagellak?

Nagellak? Het lijkt wel van die roze highlight-marker. Zeker om een beetje bij het onderwerp aan te sluiten

Op 1 augustus 2011 11:38:51 schreef fonsspons:
Hallo,
hier m'n allereerste voeding:
[afbeelding]

Oude marantz versterker gestript, PCvoeding erin, PWM van Velleman derbij, Ledjes gerecupereerd en aangesloten op "Power" en "Pwm aan", Voltmeter op PWM, en best van al, potmeter van PWM zit aangesloten op FM selectorwiel. Proper, al zeg ik het zelf.

is geen versterker is gewoon de Tuner die bij de versterker hoort.
had er hier vroeger heel de set op zolder staan is stuk gegaan dus containerpark op.
dat ding was nog van in de jonge jaren van men vader en ik ben 19 nu dus kwaliteit zal het precies wel geweest zijn. (alleen toen ik het als 12 jarige mee zat te spelen is het precies beginnen overlijden)

Op 3 augustus 2011 20:40:52 schreef robint91:
Lucky Luke: Dat is de hand van mijn zus!

Achja, logisch. Zo logisch dat ik ik het over het hoofd zag. Omdat overal je eigen naam op je eigen printen staat nam ik aan dat het ook je eigen hand zou zijn...

http://www.pa4tim.nl/?p=2604

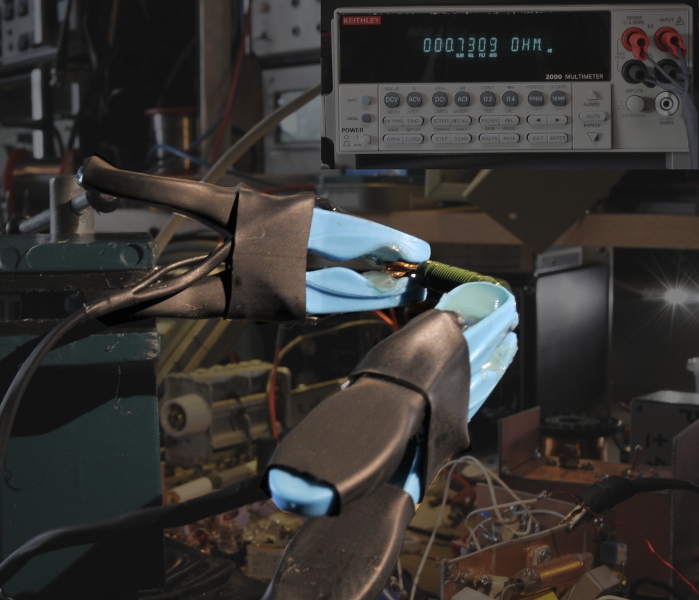

Nu ik meerdere meters heb met de mogelijkheid tot 4 draad weerstands meting werd het tijd voor betere Kelvin klemmen ( ik had al een set snoeren waarbij ze in twee bananen eindigde. Dat is al veel beter dan niks maar toen ik een paar wasknijpers zag kreeg ik een ingeving

Optisch bedrog waarschijnlijk, maar die wasknijpers van jou lijken wel enorme accuklemmen van 15 a 20 cm.
Ik moet ook eens zoiets maken, heb ook een meter die dat kan.

Ze zijn ongeveer even lang als een houten wasknijper, alleen wat hoger.

Toevallig vandaag ook kelvin probes gemaakt:

klemmen komen van ebay link

kortgesloten: (niet slecht voor een 3dehands meter die al jaren niet meer is gekalibreerd en de laagste ohm stand 20K is).

100ohm 5%

Lijkt wel een precisie-weerstand, die 0,08 ohm uit je nul-meting is de enige afwijking op die 100 ohm

Je zegt 'gemaakt', maar waren die al bestaande clips met geïsoleerde contacten? Ik vind ze erg mooi.

Die klemmen van chrome lijken op deze:
http://www.dealextreme.com/p/test-clip-probes-for-lcr-meter-with-bnc-w…

Voor EUR 8.44 (incl verzenden) een koopje ! Ik heb er alleen een BNC->Banaan verloop bij gemaakt.

http://www.circuitsonline.net/forum/view/message/1271302#1271302

Ja, die post van jou had ik eerder gezien. Valt eigenlijk niet tegenop te bouwen. Is dat stuk naar die BNC nu werkelijk coax? Waar zit die shielding dan aan vast?

De verbinding van de BNC naar de klem gaat via Coax. Elk snoer heeft twee BNC aanluitingen, waarbij de afscherming dus aan de BNC kan aan de aarde of massa wordt aangesloten. Bij een kelvin snoer is het gebruikelijk dat aan één kan de afscherming wordt geaard/massa. Aangezien ik aan mijn Fluke geen BNCs kan aansluiten heb ik zelf middels BNC->Phone/Tulp adapters, dik snoer en een dubbele banaan een eigen adapter gemaakt. Ik heb daarbij de afscherming niet meer aangesloten. Voor 4 draads metingen met mijn Fluke werkt het echt fantastisch.

De snoeren van DX zijn best wel goede kwaliteit en hebben een vergulde klem. Bij de R&S / Hameg stand op Romalen, gebruikten ze dezelfde. Verder blijft het chinees spul, maar dat maakte voor mij, zeker gezien de prijs, niet zo veel uit. Ook F_E heeft het over deze eens hier op het forum gehad, voor het aansluiten van een differential probe, waarbij het schema van de diff. probe ooit nog eens op CO zou worden gepost. (silence....)

Op 5 augustus 2011 08:03:02 schreef Jochem:
Je zegt 'gemaakt', maar waren die al bestaande clips met geïsoleerde contacten? Ik vind ze erg mooi.

Als je de probes openduwt dan is er geen contact tussen de 2 kanten als je dat bedoelt.

Ik moet wel zeggen dat de probes zelf er heel stevig aanvoelen, ik vermoed wel dat de probes koper zijn met dan een gouden laag erover.

Als ik nu nog aangereden wordt op de skeelers dan moet het erg gek lopen.

Specs:
ATMEGA88P
CR18650 LI-ION met charger on board, dus gewoon 5V voeden
Batterij meting DMV ADC, door middel van een Pfet constructie kan de AVR het systeem uit zetten.

Leds worden direct uit de LI-ION gevoed, de rest wordt via een 3.3V LDO gevoed.

TLC.... LEDdriver via I2C. Alle 5 RGB leds zijn hierdoor individueel aanstuurbaar.

MMA7455L acceleratie sensor via SPI voor de interactieve verlichting. (3 as. sensor)

Easyradiomodule op de UART, voor synchronisatie tussen beide skeelers. De antenne is op de PCB ge-etst aan de achterkant, maar de afstand hoeft niet meer dan 1 meter te zijn, daarbuiten is er toch iets goed mis. Door middel van de ADC is de signaalsterkte van de RF module te meten.

Als laatst zit er nog 2x 6W (warm)witte led verlichting op. Deze zijn gelukkig te dimmen via PWM. Maar de flits op 100% is goed te zien in het donker. Op de print is genoeg koeling, op de 2 vlakken bij de leds wordt een DIP40 koellichaam gemonteerd.

Meer foto's!

En als laatste een filmpje.

klik hier
De code is zover af dat alle hardware functies werken. Dus nu kan ik van het weekend de print in Plastic-DIP gieten. Voor de leds heb ik transparant, de rest wordt zwart.

Aan de schade van je skeelers te zien raak je nogal eens de zijkant, ben je niet bang dat je de print ook beschadigd? Had het niet iets smaller gekund?

Wel erg mooi trouwens! Leuk idee

[Bericht gewijzigd door ken536 op vrijdag 5 augustus 2011 17:29:23 (11%)

Ik heb deze al 4 a 5 jaar... Ik ga wel op zoek naar andere, maar goede skeelers zijn niet echt goedkoop. Smaller wou ik wel, maar ik moest koeling kwijt kunnen. Naarnaast heb ik rond de AVR ook de nodige ruimte nodig voor via's, en dat kan helaas niet kleiner, vanwege het zelf etsen.

Ik moet de 2e nog maken, maar als ik nieuwe skeelers heb tegen die tijd, komt er vast een versie 2

een weller projectje ;

een 50watt magnastat op 2 electronische halogeentrafo's . na een aantal dezelfde sets trafo's testen bleven deze werken als de bout eenmaal heet was . andere gingen meteen al janken ondanks de 50 watt last erop. tevens voorzien van staalschuurspons ipv de oude spons die altijd droog is....

Dat trafotje onder de soldeerstandaard is wel een nette oplossing. Heb je meteen een soldeerstation dat je (bijna) in je broekzak kan meenemen.
Over die staalwol ben ik minder te spreken. Dat is louter soldeerpuntmishandeling...

meende ook dat het niet zou werken , maar heb in m'n 80watt werkbout al een half jaar staalwol zitten en nog zit er de eerste punt in . die wordt ook zat gebruikt is sindsdien al 500gr tin doorgegaan.

de nieuwe rohs bouten hebben ook geen spons meer , daar zit aluwol in .

af en toe haal ik er de stofzuiger door en weer goed.

@ganzz: niet iets dat in mijn kraam past maar ik vind het een geweldige implementatie. Erg leuk gedaan. Nu nog een filmpje "on the road" graag... ")

@testman: in mijn soldeerstation zit ook ALU-wol. Maar dat spul is wel veel zachter dan staalwol. Bij de onderhoudsproducten in de plaatselijke supermarkt kan je wellicht koperwol terugvinden, maar meestal is dat staalwol met een koperlaagje - ook geen aanrader, dus.
Misschien wat soepele koperdraad strippen, en van de adertjes een balletje maken?

Of je koopt er een bij DX. Ik ben er in ieder geval zeer tevreden over.
