Mooie ERSA, fijn ding.Ze hebben alleen een bok geschoten met dat snoer de oude 6000 serie heeft een super soepel snoer, deze is heel stug.
Snoer valt mee, maar ja het is wat stug. Ik wou eerst voor een jbc gaan maar dat viel wat ver buiten mijn budget (zonder btw ging nog, maar dan 21% btw erbij noway)
Op 10 juli 2014 17:41:34 schreef Tidak Ada:
[...] Nog een vraagje: Heb je nu gewone 5mm LED's gebruikt, of zijn dit sterkere LED's?
Zou het ook met LED-strips (30mm tussen de LED's) kunnen?
Het waren van die dikke led's het was zo een goedkope ledverlichting.
Het waren wel van die felle led's je zal er niet rechtstreeks in kijken
Als het een power led strip is zal het wel lukken.
de afstand dat mijn led's uit elkaar staan is twee en half Cm.
Ik dacht zo 14 led's
Golden Member
Hierbij een project waar ik al maanden mee bezig ben en dat nu eindelijk op punt staat. Vooral de software was het meeste werk.
Het is een flexibele mini USB I/O kaart. Deze ondersteunt niet alleen standaard I/O (17 pennen), maar biedt ook I2C, SPI en 2 x UART aan.
De I/O pennen kunnen zowel op 3.3V als 5V volt werken en het geheel is gebaseerd op een FT245RL (USB naar FIFO) en een Atmega controller.
Via de bootloader en een aangepast programma kan je je eigen firmware uploaden in de controller mocht je de standaard firmware niet willen gebruiken.
De I/O connector is compatibel met de populaire "frambozentaart" zodat je veel uitbeidingskaartjes hiervoor vanaf een PC kan sturen. Onze eigen uitbreidingskaartjes zijn sowieso ondersteund.
PS. Ik heb reeds enige aanvaringen met de "frambozentaartstichting" gehad, vandaar dat ik de Engelse vertaling liever niet gebruik
Cool projectje. Jammer dat ze hun nieuwe versie uitgebracht hebben, kan je terug naar de tekentafel .
http://hackaday.com/2014/07/13/introducing-the-raspberry-pi-b/
Golden Member
Het is nog af te wachten of die frambozentaart B+ zal aanslaan. Uiteindelijk zit er nog steeds dezelfde processor en geheugen in. Persoonlijk denk ik dat de Hummingboard en Banana Pi interessanter zijn. Veel meer power. Wij gaan in elk geval meer inzetten op die laatsten...
Nu ja, voor mijn project maakt het minder uit. In wezen is het gewoon een USB naar I2C/SPI/UART interface die toevallig frambozentaart-compatibel is, maar dat is niet het allerbelangrijkste.
De raspberry pi B heeft de zelfde pinout, echter zijn er een aantal pinnen bij gekomen.
Waarschijnlijk past dat dus ook gewoon.
Golden Member
De eerste 26 pinnen zijn dezelfde gebleven en ik denk niet dat veel uitbreidingsbordjes (voor de B+ versie) die extra I/O lijnen op de resterende pinnen van de nieuwe GPIO connector gaan gebruiken. In principe zou het dus gewoon moeten passen.
Daarnaast zijn er nu veel bestaande bordjes die niet meer passen op de B+ (bv. PiFace, ...). Die kunnen mogelijk perfect met deze adapter werken en je bent dan ook niet meer gebonden aan alleen Linux omdat we ook Windows ondersteunen.
Nu de woning een beetje vorm begint te krijgen weer wat tijd kunnen vinden om wat te doen met de hobby. Het stelt niet veel voor maar ben wel trots op het resultaat.
Ik heb eerder al eens wat edison gloeilampen gekocht en wou hier een mooie sfeerlamp van maken voor in de woonkamer. Het is een hanglamp geworden
Het zijn 6 lampen elk van 40Watt, Om een beetje aan de energierekening te denken heb ik ze in serie geschakeld. 2 strengen van 3 lampen.
(klein vraagje er bij) wat zou nu het verbruik zijn? Ik heb even gegoogeld maar word er niet echt veel wijzer van. Als ik logisch nadenk zou ik zeggen 80 watt totaal klopt dit of denk ik nu verkeerd?
Coole lampen
Eén streng zal alleszins > 40W verbruiken in totaal (zal minder zijn, aangezien de weerstand stijgt in serie).
Dus zeker (veel) minder dan 80W totaal.
Hoeveel minder, dat is moeilijk te zeggen. Dit omdat de gloeidraad minder warm wordt, en dus ook een lagere weerstand krijgt. Dan gaat gewoon even omrekenen niet op.
Stel dat de weerstand niet daalt door lagere temperatuur, zou het zo zijn:
P = U^2 / R.
De weerstand wordt 3x hoger (3x serie). Dus dan zou het vermogen 3x moeten zakken = 13W / streng.
Dus totaal 26W. Het zal wel wat meer zijn dan dat.
Hier dus mijn antwoord: de lampen zullen tussen de 26W en 80W verbruiken
Ik gok op 35W..
[Bericht gewijzigd door Henry S. op 17 juli 2014 18:58:42 (40%)
50 jaar geleden hing er in elke distributiepost (hier in Antwerpen) een kooldraadlamp om de boel te verlichten. En ook een stormlantaarn, met een kaarsje erin (voor het geval dat de lamp stuk was, of er wanneer er wat mis was met de voeding van de lamp).
Dat laatste moet er echt bij, om de sfeer volledig te maken. Hang hem naast de schakelaar, zodat je het ding op de tast kan beetpakken.
@Tidak hieronder: namaak, dus?
Evengoed: het ziet er mooi uit. Als het zuinig moet, ga je slapen zodra het donker wordt...
[Bericht gewijzigd door pros op 16 juli 2014 21:58:14 (14%)
Golden Member
't Zijn geen kooldraadlampen maar metaaldraadlampen.
Komen ze van KWANTUM vandaan?
Ik zou de stroom even meten (Ampèremeter over de schakelaar contacten). Het zal best tegenvallen, want door dat de lampen niet vol branden is de weerstand van de gloeidraad een stuk kleiner.
Denk maar aan het fabeltje van de besparing door dimmers...
heb je geen last van storing op Radio of TV? De kans is groot dat die lampen op c.a. 95MHz oscilleren.
Op Radiomuseum.org staat er een vehandeling over de 'zendpraktijken' van dit soort lampen. Auteur: Joe Sousa. Zoekterm: 'Rustika'
Er heeft ook ooit een artikeltje over gestaan in Radioelektronica. Iedereen dacht dat het een aprilgrap was, maar het was echt.
http://www.uploadarchief.net/files/download/re-april-1957-ne.pdf
Hier dus mijn antwoord: de lampen zullen tussen de 26W en 80W verbruiken
Ik gok op 35W..
Je zit er niet ver vanaf, Heb zojuist even het verschil bekeken op de energiemeter en zou op zo'n 37 Watt uitkomen.
Nu je het zo uitlegt begrijp ik dat ik niet zo snel op internet er uitkwam met me vraag. Blijkt dus lastig te berekenen te zijn.
@ pros, Zo'n stormlantaarn zie ik niet zitten in huis maar wellicht iets voor in de tuin.
@Tidak Ada, Nee zo komen niet bij de kwantum vandaan, heb ze van ebay China afgehaald. Zover heb ik geen storingen op de tv, maar dit is digitaal i.p.v. analoog wellicht dat dat nog een verschil maakt.
Leuk artikel trouwens, zeker dat deze lampen hierin nog al weg worden gedaan als niemand koopt ze nog. al begrijp ik niet helemaal waarom zo iets een storing kan veroorzaken. of beter gezegd hoe het kan dat deze lampen gaan oscilleren.
Golden Member
Dan moet je de discussie op Radiomuseum.org opzoeken.
Joe Sousa is lector op het MIT en werkt bij LT, maar enthausiast voor buizen techniek en vooral Philbrick OpAmps.
Het heeft, meen ik te herinneren, met het Barkhausen-Kurz effet te maken.
Golden Member
Op 16 juli 2014 21:37:03 schreef Tidak Ada:
't Zijn geen kooldraadlampen maar metaaldraadlampen.
Metaal is een ruim begrip, wolfram of constantaan lijkt mij een betere benaming.
edit hieronder
Om aan te geven dat het de opvolger van de kooldraadlamp was?
[Bericht gewijzigd door RAAF12 op 16 juli 2014 23:42:15 (15%)
Golden Member
'Metaaldraadlamp' was in de tijd dat ze op de markt kwamen de term...
Honourable Member
dat hele verhaal van Joe Sousa staat hier:
http://www.radiomuseum.org/forum/rustika_lightbulb_fm_measurements.htm…
interessant verhaal.
Ik denkt dat je bij een serie schakeling van 6 lampen niet veel HF oscillatie zal zien omdat het kooldraad oscillatie effect proportioneel met de lampspanning loopt en onder een bepaalde spanning helemaal niet optreedt. Er staat maar een kleine 40V op een lamp.
Golden Member
Hier nog meer leesvoer:
http://www.radiomuseum.org//forumdata/users/4942/file/Rustika_spectra.…
http://www.radiomuseum.org//forumdata/users/4942/file/Rustika_FM_map_2…
http://www.radiomuseum.org/forum/rustika_lightbulb_fm_measurements.htm…
http://www.radiomuseum.org//forumdata/users/4942/file/Rustika_FM_2_FRE…
En hier een thread van Ditmar Rudolf over hetzelfde onderwerp:
http://www.radiomuseum.org/forum/gluehlampe_als_ukw_stoersender.html
Overigens zet Monstervisje er maar drie in serie (77V/ lamp)
Op 10 juli 2014 19:14:09 schreef minimax:
[...]Leuk project
Maar gezien de zeer beperkte uitgangsspanning, vermoed ik dat je coil totaal niet in resonantie is.Een tipje: Sluit (bij een uitgeschakelde voeding) een signaalgenerator aan op de massa aansluiting van de secundaire coil.
Op een afstandje met een scope met een draadje eraan het signaal weer oppikken.
Door de freq te varieren de resonantiefrequentie bepalen
Op deze frequentie je primaire spoel en condensatoren aanpassenBij een generator output van een paar volt moet over enkele meters het signaal opgepikt kunnen worden.
Je zult zien dat het langs de coil lopen op een afstand van 0,5 - 1 meter al een verandering van de resonantiefrequentie geeft
De coil is wel in resonantie maar de PLL die we gebruiken doet niet wat hij zou moeten doen. Daardoor raakt het duwtje wat we het primaire LC circuit geven soms uit fase waardoor er energie verloren gaat in de IGBTs. De maximale spanning die we er tijdens de presentatie op konden zetten was zo'n 50 volt DC. De spanning waarop de coil werkt in het filmpje is 30v.
Bedoeling was (is) de Tesla coil op 300v te laten werken, wat kan mits we de aansturingslogica fixen. Op dit moment branden de IGBTs door wanneer we de spanning te ver verhogen.
Linkje naar een pdfje van ons verslag, misschien kunnen jullie fouten in de theorie / uitvoering ontdekken waar wij nog niet aan gedacht hebben. (verslag is al ingeleverd dus tis geen schoolopdracht meer.)
Verslag
Hoewel ik al bijna 20 jaar niet meer bij een onderwijsinstelling werk, beoordeel ik dit verslag als: "Heel goed". Wat stagiaires inleveren of hier wel eens getoond wordt is vaak veel minder van kwaliteit. Ga zo door!
Hallo,

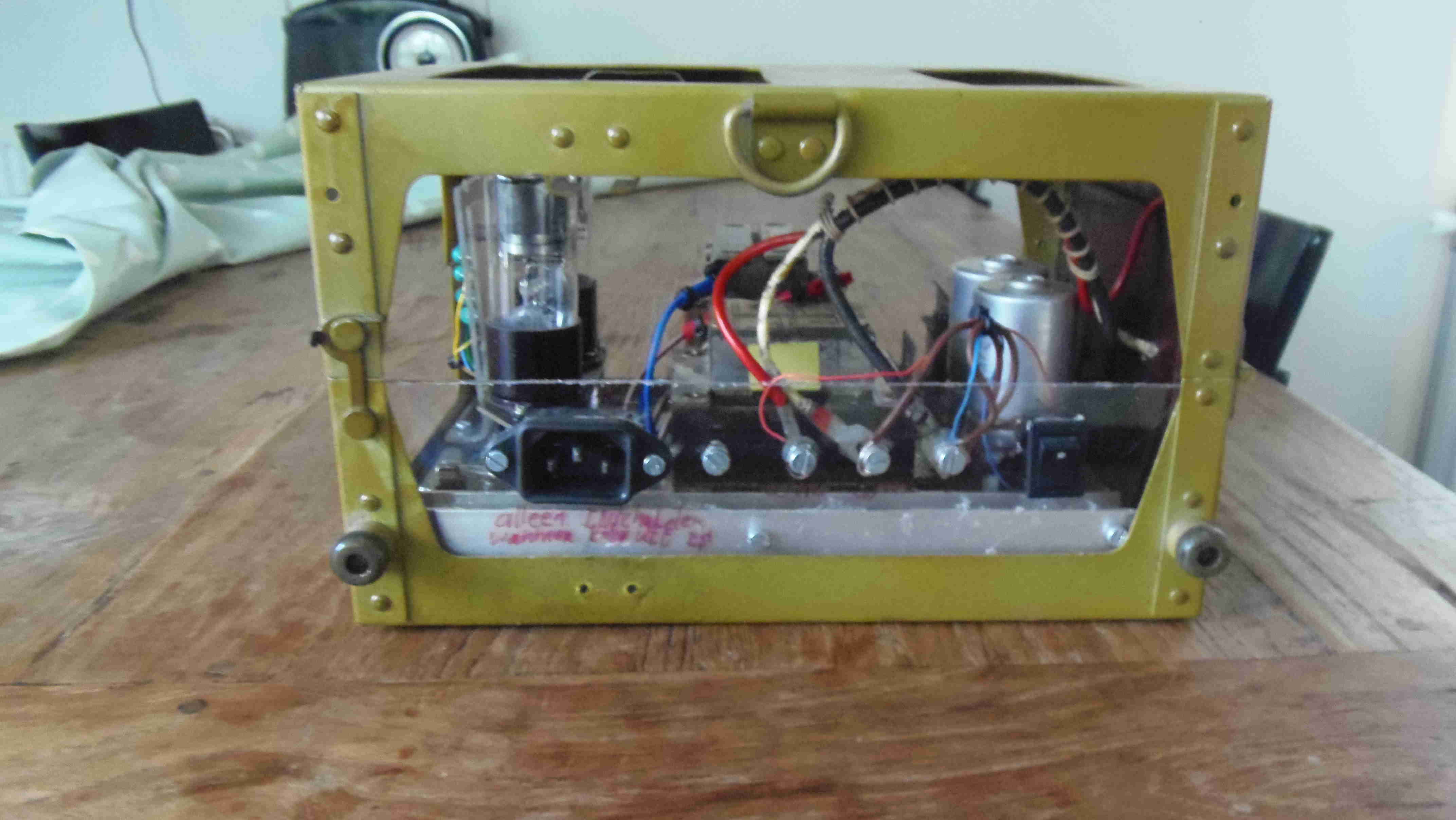

Ik heb een voeding gemaakt voor mijn BC221. Hiervoor heb ik een 100 volt stabilisatie buis gebruikt. De bedoeling was om in het rekje wat bij de BC221 zat een voeding te bouwen die een beetje in stijl is.
http://www.uploadarchief.net/files/download/bc221-1.jpeg
http://www.uploadarchief.net/files/download/bc221-2.jpeg
Groeten,
BJ2
[Bericht gewijzigd door Henry S. op 25 juli 2014 22:12:46 (0%)
ha dat is gaaf
ik heb per toeval een bc221 staan met "orginele" ingebouwde voeding
O zou u daar een foto van kunnen uploaden? Daar ben ik wel nieuwsgierig naar.
hier zijn de foto's
sorry voor de 2 schuine foto's
imageshack besloot de foto's te draaien
[Bericht gewijzigd door robt797 op 25 juli 2014 21:56:52 (94%)
