RAAF12

Golden Member

En meet van 45Hz t/m 20.000Hz best wel bijzonder voor een draaispoelmeter
De meesten laten het afweten boven de 1kHz http://www.jais.ru/43104.html

@flash2b
De eerste meter heb ik ook.

Henry S.

Moderator

Op 10 november 2015 22:10:35 schreef flash2b:
Het merk heb ik nog niet kunnen achterhalen, omdat ik geen Russisch kan lezen. Op de manual staat volgens mij ook geen merk.

Op de meter staat alleen multimeter (mul'timetr - M?????????).

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
flash2b

Golden Member

@Tidak Ada
Veel oude multimeters lijken op elkaar. Dit ontwerp is echt anders (bussen bovenkant, AC/DC/Rx schakelaar en draaispoel meter 'op zijn kop') als een Unigor daar lijkt de µ4341 wel een beetje op, maar ook hier is de AC/DC/R schakelaar anders.

@RAAF12
Klopt, maar alleen op het 3V en 6V bereik. Wat ook mooi is dat er een stroom bereik voor 0.6mA en 0.06mA opzit. Dat is wel oppassen omdat er geen aparte stroom aansluitbus is.

@rbeckers
Leuk om te horen. Dat is echt een solide meter echter de gevoeligheid is maar 16.6KΩ/V.

@Henry S.
Op de handleiding staat zoiets als "Apparaat Meetinstrument Combinatie" met daaronder "Certificaat". Kwa bouw en uiterlijk komen al die meters van de door mij gelinkte site wel uit dezelfde fabriek. Dat er geen merk op staat zal wel iets on-westers zijn.

@flash2b: die u4341 meter heb ik ook. Zelf gekocht rond 1980 in Leeuwarden (Radio Bouwman??) toen ik begon met mijn hobby.
In die tijd zag je ze best veel, en ze waren relatief goedkoop en tamelijk onverwoestbaar.
De mijne heeft zwarte knopjes en engelse opdruk bij de knoppen. Dat stalen/alu kistje heb ik ook nog, alleen het schuim erin is verkruimeld.
De meter zwerft nu bij ons in de garage als tester van allerhande zaken zoals fietsverlichting etc. Wordt dus niet veel meer gebruikt maar gaat uit nostalgische overweging niet weg.

Es wäre gut Bücher kaufen, wenn man die Zeit, sie zu lesen, mitkaufen könnte. (Arthur Schopenhauer) - The whole problem with the world is that fools and fanatics are always so certain of themselves, and wiser people so full of doubts. (Bertrand Russell)
RAAF12

Golden Member

Op 11 november 2015 08:13:03 schreef flash2b:
Dat is echt een solide meter echter de gevoeligheid is maar 16.6KΩ/V.

Dat is meestal het geval, een 50kΩ/V draaispoelmeter bijv. heeft een delicater binnenwerk en zal sneller ontregelt raken bij stoten/vallen.
Losse µA paneelmeters zijn (waren) bij mijn weten ook niet onder de 20µA volle schaaluitslag te koop.

edit
Wil je mechanisch beter meten dan kom je al gauw bij de lichtvlek galvanometers terecht.
Zoiets bijv. van voor de digitalisering http://www.museumboerhaave.nl/object/lichtvlek-galvanometer-v09164/

flash2b

Golden Member

De door Fred101 geshowde Kamoden heeft zelfs 100kΩ/V ! Dat merk heeft wel meer gevoelige modellen gemaakt.

De 'Micronta' 22-204 is 25kΩ/V en de 43104 is 20kΩ/V.

Ik heb het zelf na-gemeten met mijn MetraHit 29S. Vind het wel knap dat die oude meters nog zo goed in-spec zitten. Heb echt alle bereiken gecontroleerd. Je merkt dat er goede kwaliteit weerstanden zijn gebruikt. Alles controleren vind ik trouwens leuk om te doen.

Op 11 november 2015 19:15:32 schreef RAAF12[/message]:
[...]

edit
Wil je mechanisch beter meten dan kom je al gauw bij de lichtvlek galvanometers terecht.
Zoiets bijv. van voor de digitalisering http://www.museumboerhaave.nl/object/lichtvlek-galvanometer-v09164/

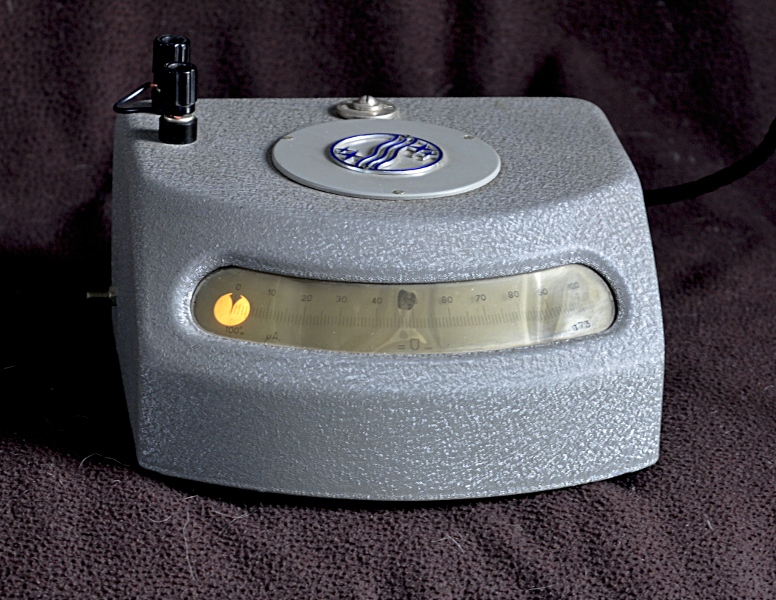

Zoiets als dit:
http://www.pa4tim.nl/?p=3032

http://www.pa4tim.nl/wp-content/uploads/2012/02/philipsspotgalv.jpg

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Henry S.

Moderator

Op 11 november 2015 08:13:03 schreef flash2b:
@Henry S.
Op de handleiding staat zoiets als "Apparaat Meetinstrument Combinatie" met daaronder "Certificaat". Kwa bouw en uiterlijk komen al die meters van de door mij gelinkte site wel uit dezelfde fabriek. Dat er geen merk op staat zal wel iets on-westers zijn.

Alles in de USSR was zogenaamd van het volk, daar hoorden geen merken bij. In de DDR had je ook dergelijke 'Combinaties' van bedrijven, zie bijv de VEB's van RFT. Daar werden ook voor de interne markt merken gebruikt.

Op 11 november 2015 09:27:04 schreef FastFolkert:
@flash2b: die u4341 meter heb ik ook. Zelf gekocht rond 1980 in Leeuwarden (Radio Bouwman??) toen ik begon met mijn hobby.

Radio Bouwman verkocht deze.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

van de sint een fluke 375FCTRMS amperetang AC/DC gekregen.
met de app op afstand uit te lezen op de smartphone. je kunt er ook een meetrapport mee opslaan of als schrijvende meter instellen. werkt via wifi, maar heeft geen wlan nodig om te werken..

[Bericht gewijzigd door testman op 22 december 2015 10:45:51 (20%)]

waar rook was, werkt nu iets niet meer
Tidak Ada

Golden Member

Fred, heb je nu nog steeds dat deksel niet recht gezet....!

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Ik heb ook nog ergens zo'n u4341 liggen. Stevige meter maar niet erg nauwkeurig.

... een Unigor daar lijkt de µ4341 wel een beetje op

Foei! Da's een lelijk eendje met een rolls royce vergelijken... :)

Arco - "Simplicity is a prerequisite for reliability" - hard en software ontwikkeling: www.arcovox.com

Mijn nieuwste aanwinst. Helaas min of meer noodgedwongen na de laatste twee weken de een na de andere storing in mijn Pace desoldeerbout en een hele hoop werk in de wachtkamer en met de vooraankondiging van nog meer werk.

Die Pace is blijkbaar niet zo loodvrij bestendig.

Ik heb nu twee reparaties waar in het totaal een stuk of 30 relais getest en/of gereinigd moeten worden. Ik heb zaterdag een uur of 2 nodig gehad er 5 te verwijderen en na te kijken met een mix van litze, tinzuiger, desoldeerbout met extra bout er tegenaan. Ik wil ook geen risico op pcb schade lopen.

Toen vroeg de directrice na mijn gemopper of ik niet beter naar een vervanger kon gaan kijken. Ik gebruik zo'n ding echt veel.
Ik heb al een hete lucht station van Metcal en dat is een heel fijn en degelijk gebouwd station en zo kwam ik na een internet speurtocht bij de Metcal MFR1351 uit. Over het algemeen voornamelijk positieve dingen gelezen over Metcal

Mijn Pace had een bout en desoldeerbout. Ik wilde niet 4 stations hebben staan (en 6 bout-houders) dus de nieuwe moest ook een bout hebben en ipv de pace komen. Ik wilde ook snelheid zodat ik het ding niet de hele dag aan hoef te hebben.

Vanmiddag gelijk getest. Alle relais in 1 uur tijd uitgesoldeerd, getest, gereinigd en weer in gesoldeerd. Wat een verschil. Zelfs bij grote massavlakken. Ding over pin, smelt in een paar seconde, paar keer draaien, pomp aan en weg tin. Bij het laatste pootje dondert het onderdeel meestal vanzelf eruit. De desoldeerbout kan als bout of pistool. Ik moet zeggen dat het als pistool erg comfortabel werkt. En handig dat het handvat er af kan bij ruimte gebrek.

Het soldeerboutje ligt ook fijn in de hand, is in een seconde of 5 heet genoeg.

Wat ik wel erg stom vind, ik heb er een gulwing punt bij gekocht en een 1mm desoldeerpunt als extra punten. En dat was maar goed ook want de een of andere idioot bij Metcal heeft bedacht dat je blijkbaar geen punt bij een nieuw station nodig hebt. Bij Farnell staat op de NL site niets over dit gemis, bij de Engelse staat er wel specifiek bij dat er geen punten bij zitten.

Daarnaast is het wat vreemd dat je niet de twee kanalen tegelijk aan kunt hebben. De voeding is 130W, de bouten zijn 60W (inductief, geen gewoon element) De bout heeft ook nog een sleepstand houder. Dan verwacht ik eigenlijk dat ik met die schakelaar kanaal 2 kan aan/uit zetten en dat kanaal 1 permanent aan kan omdat de bout toch al terug regelt. Nu gaat het verwarmen zo snel dat het niet echt een probleem is maar het is niet echt logisch.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Jinny

Golden Member

Prijzig soldeerboutje, voor jou uitstekend spul, voor mij een paar stappen te hoog...
Mooi Fred.

Hoe doen vrouwen op TV dat toch? Wakker worden met prachtig glanzend haar en mooi gestifte lippen..... Wanneer ik wakker word heb ik een coupe 'Leeg geroofd vogelnest' en een incidenteel straaltje kwijl..

Ik heb ooit een 2e hands Metcal desoldeerdinges kunnen kopen, wil er nooit meer afscheid van nemen, geweldig! Ook bij doorgemetaliseerde printen valt het onderdeel er meestal spontaan uit als het laatste gaatje leeggezogen is.

Ik moet het doen met een oud Hakko'je 474, over gehouden uit het beeldbuis tijdperk!
Krelis.

Technieker is geen vak, maar een straf!
flash2b

Golden Member

Mijn nieuwe aanwinst is een AC Power Meter gemaakt door EverFine van het type PF9901 (Made in China). Deze meter is geschikt voor het meten aan AC tussen de 3 en 300V met stromen tot 20A. Primair voor het meten van stroom, vermogen, frequentie en power factor van netgevoede apparaten.

Toen ik het apparaat voor de eerste keer gebruikte, heb ik hem eerst geprobeerd met een trafo en een autolamp. De aansluitingen voor de Source en Load bevinden zich aan de achterzijde. Er is ook een mogelijkheid om een boven en onder grens voor stroom en vermogen in te stellen, de meter gaat dan piepen als die overschreden worden. Dat laatste is erg handing bij meten aan dubieuze apparaten.

http://www.uploadarchief.net/files/download/dsc01281.jpg

Toen dat allemaal klopte, heb ik de Source aan de netspanning gehangen. In de meting hieronder wordt als Load een schakelende voeding gebruikt.

http://www.uploadarchief.net/files/download/dsc01305.jpg

Bij mijn meting met een lamp was de power factor 1.0 (=ohms) bij de meting hierboven 0.43. Ik snap dat het beter is een power factor van rond de 1.0 te hebben dan lager, dat heeft met verliezen te maken. Misschien dat iemand me dat uit kan leggen.

Ben zeer content met mijn aanwinst, het apparaat is heel solide gemaakt en werd met een handleiding en NIM traceable calibratie certificaat geleverd.

Fraaie powermeter, je moet de diverse adapters die je in huis hebt maar eens meten in standby, sommige zijn goed en zitten onder de 500mWatt, sommige echter gebruiken ruim meer, tot soms enkele Watts toe..
Volgens mij is een Senseo ook ruim onder de 500mWatt, sommige powermeters hebben moeite om dat te meten omdat het erg capacitief is, powerfactor is erg laag.

Anyway succes met het mooie instrument.

guidob

Overleden

Deze had ik nog niet:

http://members.home.nl/baltusg/octopus_1.jpg

http://members.home.nl/baltusg/octopus_2.jpg

Een octopus tester :) Dit is de versie met 6V trafo, 100, 560 en 1k weerstanden. De 1k is wat meer dan 1 watt, maar het komt allemaal uit de rommel voorraad. http://www.jammarcade.net/simple-component-tester-a-k-a-octopus-curve-…

http://members.home.nl/baltusg/octopus_3.jpg

Het werkt, nu maar eens kijken of het ook gaat helpen met een aantal reparaties. Er ligt nog één en ander op de plank.

RAAF12

Golden Member

Alvast wat voorbeeldjes. De scan komt uit een scopemanual. Veel Hameg, Beckman en Voltcraft CRT scopes hebben het ingebouwd. Handig apparaatje bij het trouble shooten!

silicone diode ;-)
Hieronder:
Aparte 8.5V wikkeling op de scope voedingstrafo, geen 85V....

flash2b

Golden Member

Om het oude jaar goed af te sluiten heb ik mezelf een nieuwe scope cadeau gedaan. Het is de DS2102A van Rigol geworden.

Deze scope is een flinke stap voorwaarts t.o.v. mijn DS1052E. Verder heb ik ook nog alle opties erbij heb gekregen (aktie van Rigol), dus advanced triggering, decoding én 56Mpoints.

Wat ik fijn vind is dat beide kanalen afzonderlijke knoppen hebben en dus niet steeds hoeft te selecteren. Ook ontzettend mooi is het segmented memory waarbij je een signaal kunt opnemen en dan per frame kunt bekijken.

http://www.uploadarchief.net/files/download/ds2102a.jpg

Het scherm is ook lekker groot (8", 800*480) waardoor je 14*8 divisies tegelijkertijd kan zien. Verder ook met intensity grading zodat je het gevoel van een analoge scope kan krijgen.

http://www.uploadarchief.net/files/download/square%20wave2.png

Niet iedereen hier op CO is gecharmeerd van Rigol, maar deze scope is écht een aantal klasses beter als de mijn vorige 4 jaar terug. Heb ook nog Hameg overwogen, maar kwa wfms/s en intensity grading is dat minder zeker gezien de prijs vind ik. Ik wil hiermee geen 'drukte' maken hoor, vermeld gewoonweg dat ik daar ook naar heb gekeken.

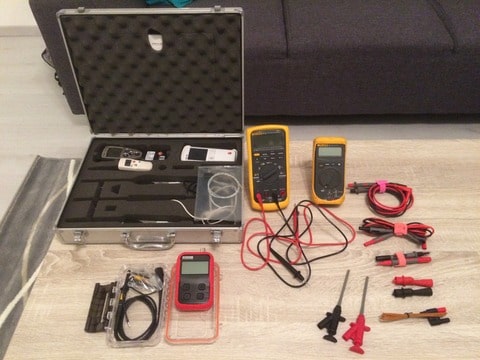

Ik denk dat ik wat simpeler spul heb dan de meesten :P.
http://myalbum.com/photo/xvqwYixlrWpi/360.jpg
De Fluke 87V heb ik zojuist binnen gekregen!

Ik soldeer op gas :P.

Hi Niels,

Dat ziet er niet verkeert uit :P.

Gr Henk.

Everything should be as simple as possible, but not simpler.

Thanks.
Ik heb nog wel meer spul.

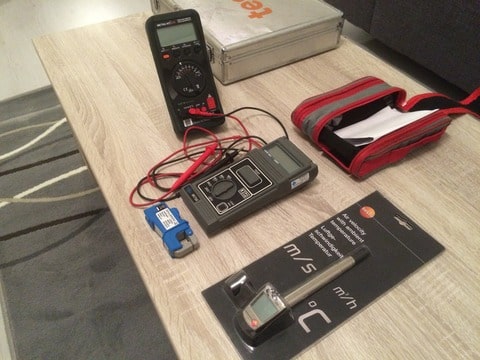

Dit is ook wel leuk:
http://myalbum.com/photo/g4tfiHXQhMBi/360.jpg
Isolatieweerstandsmeter 250/500/1000V.
Amperetang 1A = 10mV~ (verrassend accuraat).
DMM Gossen Metrawat Metrahit 28S (van de zaak).
De andere is een meter voor luchtsnelheid in kanalen.
Een hittedraadmeter is dat, maar één voor lucht dus :).

Ik soldeer op gas :P.
