Het "wat is / doet dit onderdeel" topic Deel 9

Komen die / zitten die ook in een Revox? Dan zou ik er zuinig op zijn. Die worden nog veel gereviseerd.

Geen datasheet maar dit komt uit de de Elektuur december 1974

Elektuur SN76131.pdf

Dank !!!

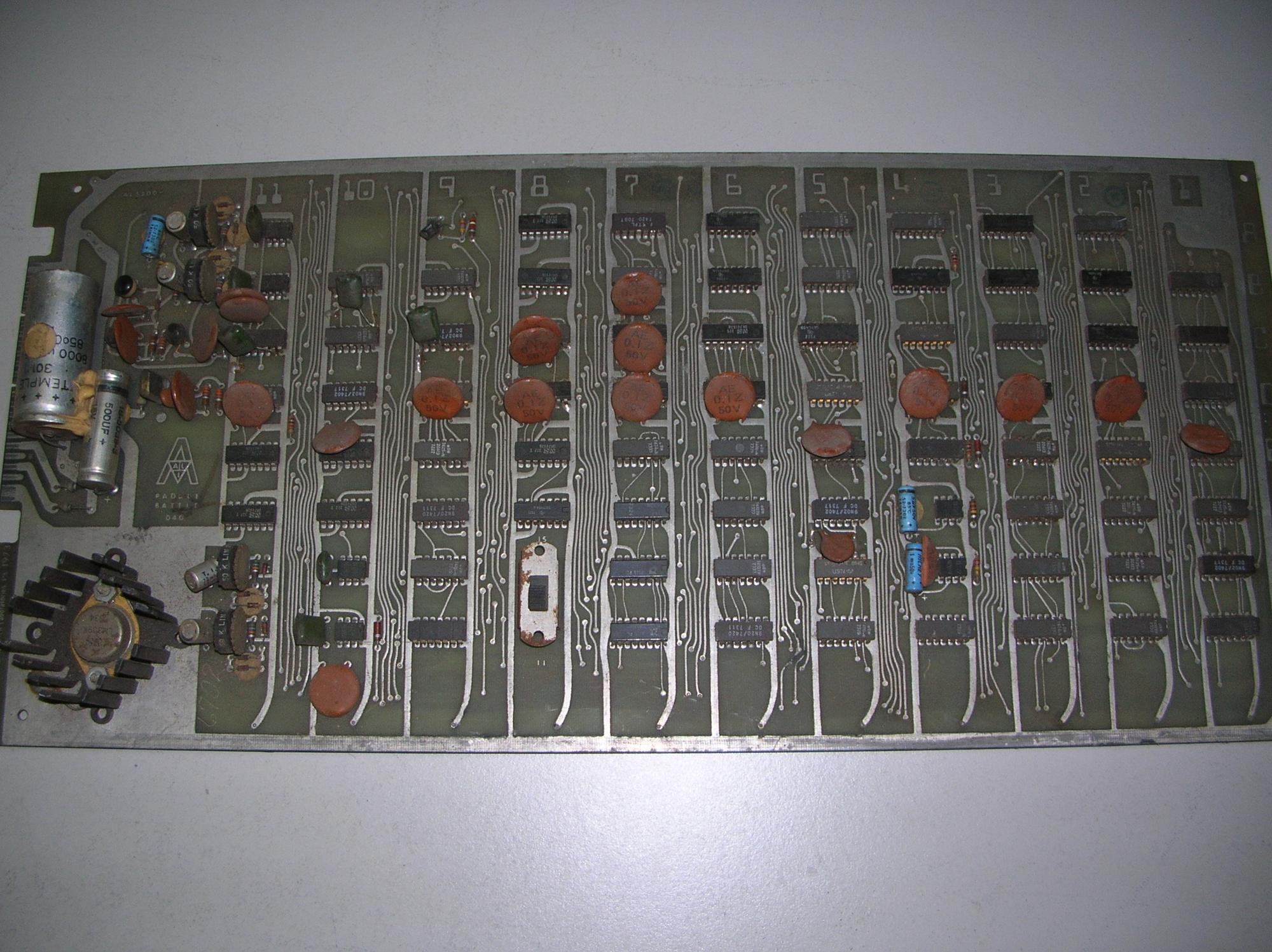

Volgende printplaat heb ik al een eeuwigheid in mijn bezit.
Geen idee hoe ik eraan gekomen ben.
Iemand die weet uit welk toestel dit zou komen?
MVG,
Luc.

Gezien de tekst op de printplaat denk ik dat het uit het volgende toestel komt:

https://www.arcade-museum.com/game_detail.php?game_id=8963

Horeca behendigheids automaat paddel battle van een 40 jaar terug 2 speler spel met denk 2 potmeters als positionering van de paddles af te regelen met de 4 instelpotjes bij de ne555 jes

Gr Johan

Op 8 februari 2021 11:56:59 schreef hobby luke:
Volgende printplaat heb ik al een eeuwigheid in mijn bezit.
Geen idee hoe ik eraan gekomen ben.
Iemand die weet uit welk toestel dit zou komen?
MVG,
Luc.

Op de printplaat staat 1973, dus al minstens ±48 jaar oud, zal moeilijk worden.

Op de PCB staat Paddle Battle dit lijkt er erg op.
https://www.ebay.com/itm/PADDLE-BATTLE-Allied-Leisure-Industries-PCB-B…

Ofwel ... Pong.

https://www.arcade-museum.com/game_detail.php?game_id=8963

[Bericht gewijzigd door Sine op maandag 8 februari 2021 20:08:22 (48%)

In ere herstellen zo'n print!

Bedankt voor de info, leuk om te weten uit welk toestel het komt.
Als iemand er interesse voor heeft, laat maar weten,ik hoef er niets voor.

MVG,
Luc.

Ik vind dat wel gaaf, mar als iemand op korte termijn tijd heeft om hem te herstellen dan kan hij beter naar een ander. Denk dat het voor mij een lange termijn project wordt...

Weet iemand wat dit voor weerstand is ?
Hij meet 0 Ohm (met even een simpele meter)
Als het ueberhaupt een weerstand is.

Dat is een weerstand, en een hele lage, minder dan 0.1R gok ik.

Simpele test, jaag er een bekende stroom doorheen (1A) en meet de spanning er over.

Weet iemand waar PU, AN en DM voor staan?

(Dit is een schema van een digitale piano, een Yamaha Clavinova cvp83s).

Groet,
Ata

Staat in het schema, dat zijn 3 printplaten.

Érrug kort door de bocht hoor...

Met aan zekerheid grenzende waarschijnlijkheid:
PU = power unit
DM = digital module
AN = analog

=

[Bericht gewijzigd door RAAF12 op dinsdag 16 februari 2021 16:56:38 (100%)

FDD Floppy Disk Drive
Met een keyboard daar aan de voorkant.

Ja, dit klopt. En helpt, thx!

Hallo techneuten.

Weet iemand wat dit is?

Er staat op T SSi
Onder de T en eerste S een streep.

Die tweede 's' lijkt me eerder een '5'

S5i? S51?

BSS138

https://www.rapidonline.com/on-semi-bss138k-220ma-n-channel-mosfet-tra…

Op 24 februari 2021 00:16:35 schreef Sine:
Die tweede 's' lijkt me eerder een '5'

S5i? S51?

Er staat duidelijk SSi. Bekeken met een microscoop
