Het "wat is / doet dit onderdeel" topic Deel 9

Komen die / zitten die ook in een Revox? Dan zou ik er zuinig op zijn. Die worden nog veel gereviseerd.

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.
Thevel

Golden Member

Geen datasheet maar dit komt uit de de Elektuur december 1974

bprosman

Golden Member

De jongere generatie loopt veel te vaak zijn PIC achterna.
hobby luke

Golden Member

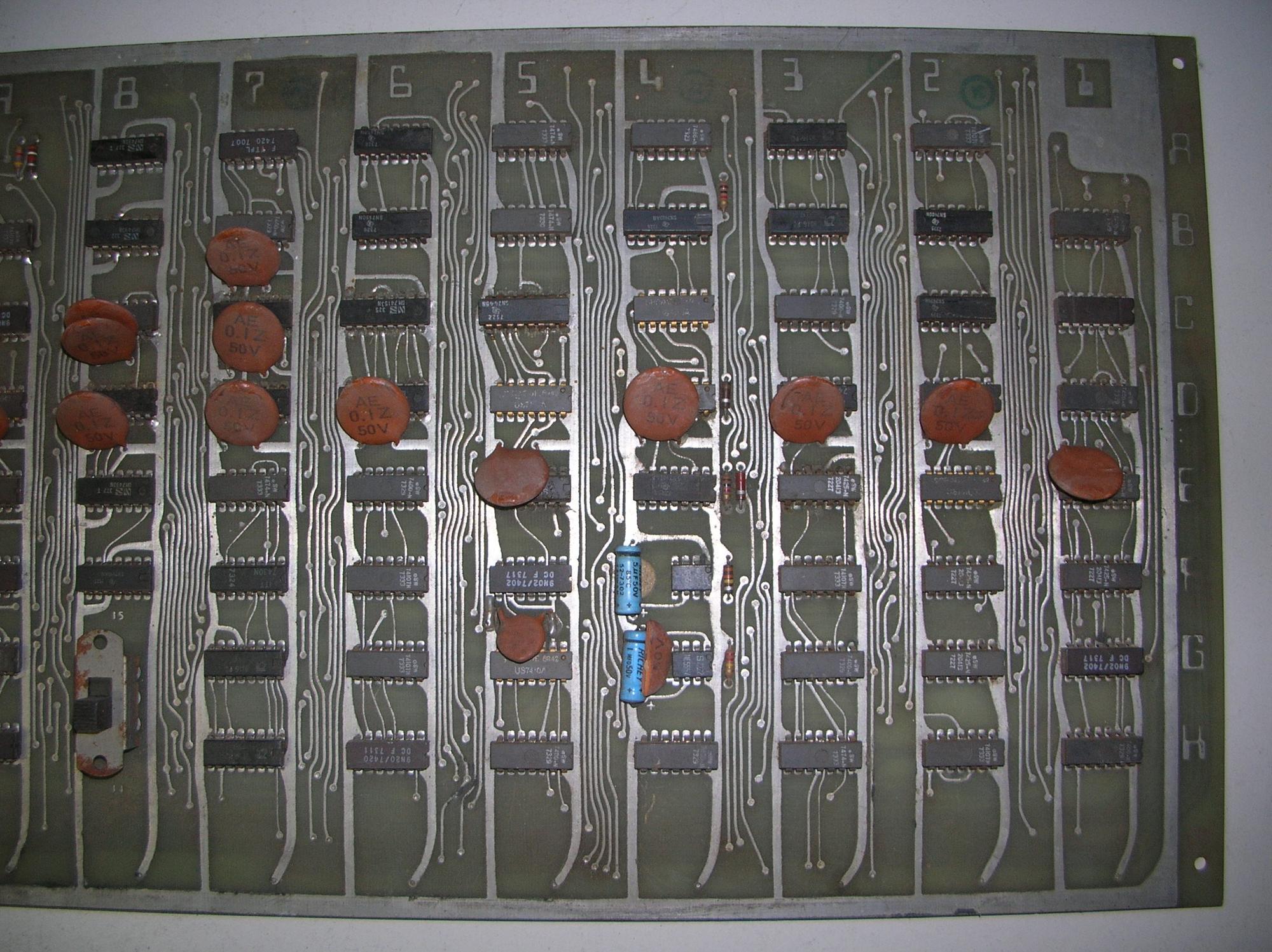

Volgende printplaat heb ik al een eeuwigheid in mijn bezit.
Geen idee hoe ik eraan gekomen ben.
Iemand die weet uit welk toestel dit zou komen?
MVG,
Luc.

opruiming

Golden Member

Gezien de tekst op de printplaat denk ik dat het uit het volgende toestel komt:

https://www.arcade-museum.com/game_detail.php?game_id=8963

Horeca behendigheids automaat paddel battle van een 40 jaar terug 2 speler spel met denk 2 potmeters als positionering van de paddles af te regelen met de 4 instelpotjes bij de ne555 jes

Gr Johan

vergeten

Golden Member

Op 8 februari 2021 11:56:59 schreef hobby luke:
Volgende printplaat heb ik al een eeuwigheid in mijn bezit.
Geen idee hoe ik eraan gekomen ben.
Iemand die weet uit welk toestel dit zou komen?
MVG,
Luc.

Op de printplaat staat 1973, dus al minstens ±48 jaar oud, zal moeilijk worden.

Doorgaans schrijf ik duidelijk wat ik bedoel, toch wordt het wel anders begrepen.
pa3gws

Golden Member

Ik ben gestopt met roken nu mijn schakelingen nog.

In ere herstellen zo'n print!

If you want to succeed, double your failure rate.
hobby luke

Golden Member

Bedankt voor de info, leuk om te weten uit welk toestel het komt.
Als iemand er interesse voor heeft, laat maar weten,ik hoef er niets voor.

MVG,
Luc.

Ik vind dat wel gaaf, mar als iemand op korte termijn tijd heeft om hem te herstellen dan kan hij beter naar een ander. Denk dat het voor mij een lange termijn project wordt...

If you want to succeed, double your failure rate.
bprosman

Golden Member

Weet iemand wat dit voor weerstand is ?
Hij meet 0 Ohm (met even een simpele meter)
Als het ueberhaupt een weerstand is.

De jongere generatie loopt veel te vaak zijn PIC achterna.
Sine

Moderator

Dat is een weerstand, en een hele lage, minder dan 0.1R gok ik.

Simpele test, jaag er een bekende stroom doorheen (1A) en meet de spanning er over.

Weet iemand waar PU, AN en DM voor staan?

(Dit is een schema van een digitale piano, een Yamaha Clavinova cvp83s).

Groet,
Ata

Staat in het schema, dat zijn 3 printplaten.

Arco - "Simplicity is a prerequisite for reliability" - hard en software ontwikkeling: www.arcovox.com
fatbeard

Honourable Member

Érrug kort door de bocht hoor...

Met aan zekerheid grenzende waarschijnlijkheid:
PU = power unit
DM = digital module
AN = analog

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.
RAAF12

Golden Member

=

[Bericht gewijzigd door RAAF12 op 16 februari 2021 16:56:38 (100%)]

RAAF12

Golden Member

FDD Floppy Disk Drive
Met een keyboard daar aan de voorkant.

Hallo techneuten.

Weet iemand wat dit is?

Er staat op T SSi
Onder de T en eerste S een streep.

Sine

Moderator

Die tweede 's' lijkt me eerder een '5'

S5i? S51?

Op 24 februari 2021 00:16:35 schreef Sine:
Die tweede 's' lijkt me eerder een '5'

S5i? S51?

Er staat duidelijk SSi. Bekeken met een microscoop
