Je mooiste meetapparatuur. Deel 11

Op zondag 28 juni 2026 20:26:14 schreef flash2b:
HP Load Resistor matched to serial no.

[bijlage]

Weet iemand het HP nummer? Op internet wordt gehint op HP 11523A maar op de mijne staat geen nummer.

Ingang en uitgang weerstand is 2.345 kΩ

Hoort vast bij een HP crystal detector. Ik zou thuisgekomen moeten checken of ik een HP componenten catalogus heb waar ie in staat.

Eerst maar eens terugrijden uit Fhn...

Ook nog iets gescored waar ik de specs van moet vinden.

Maar voor €1 het gokje waard.

Ha flash2b,

Dat is een afsluitweerstand ook wel belasting weerstand voor de kristal detector HP423.
Het is algemeen maar je kunt de load tezamen met de detector kopen dan is het een matched pair dat is het nummer op de load die is ooit uitgezocht voor dat type (serie nummer) detector....

PS, hierbij de documentatie

Groet,
Henk.

Op zondag 28 juni 2026 21:33:16 schreef PA1WBU:
Ook nog iets gescored waar ik de specs van moet vinden.

Maar voor €1 het gokje waard.

Goeie gok, ik vond dit

De code 500-03220D is het officiële model- of onderdeelnummer van Wenzel Associates, dat direct gekoppeld is aan de klantspecifieke blauwdruk (120274B).Dit specifieke onderdeel is een 5 MHz Oven Controlled Crystal Oscillator (OCXO). Binnen de systematiek van Wenzel staat de 500-serie bekend als hun absolute premium lijn voor klantspecifieke, ultra-lage faseruis-oplossingen (Ultra-Low Phase Noise).Technische details van dit modelFrequentie: 5.000 MHz (Vaste stabiele referentiefrequentie).Voedingsspanning: +20 VDC (Een specifieke spanning die veelvuldig gebruikt wordt in oudere, militaire en hoogwaardige testapparatuur).Behuizing & Opbouw: Dit model is meestal ondergebracht in een robuuste, vernikkelde aluminium behuizing, uitgerust met een SMA-connector voor de RF-output en soldeerpinnen voor de voeding en afstemspanning aan de zijkant.Revisie "D": De letter 'D' aan het einde van het nummer duidt op de exacte revisie/generatie van het interne PCB-ontwerp.

Zo te zien op de foto is de linker, ongebruikte pin de afstemspanning.

Ha PA1WBU,

Mooie OXCO van Wenzel 5 MHz dat is de sweet spot voor kristal oscillatoren.
Ik geloof niet dat er veel uitleg nodig is @RAAF12 heeft iets gevonden ik heb de documentatie maar dat is het zoeken niet waard alles staat er op.
De moer aan de zijkant daar kan je de frequentie een klein beetje mee regelen vaak maar 1....3 Hz je heb nog een derde pen dat moet je even bekijken.
Als de 20 V aangesloten is en de oven wordt warm en je heb uitgangssignaal prima dan kan het zijn dat de pen bij deze uitvoering niet gebruikt wordt, anders is dat de frequentie control vaak < 5 V....

Groet,
Henk.

Op maandag 29 juni 2026 00:50:44 schreef electron920:
Ha flash2b,

Dat is een afsluitweerstand ook wel belasting weerstand voor de kristal detector HP423.
Het is algemeen maar je kunt de load tezamen met de detector kopen dan is het een matched pair dat is het nummer op de load die is ooit uitgezocht voor dat type (serie nummer) detector....

@PA1WBU en @electron920 dank iig.

Blijft vreemd dat mijn weerstand geen HP nummer heeft. Is zo'n crystal detector ook zelf te maken, want die heb ik niet.

Dan nog deze:

De inhoud van het kastje is ingegoten. Ik neem aan met spoelen gemaakt en dus niet geschikt voor DC. Staat ook 1-30 MHz op Type is YDFO1A-59. Ken het merk niet.

Op maandag 29 juni 2026 10:04:25 schreef flash2b:
Blijft vreemd dat mijn weerstand geen HP nummer heeft. Is zo'n crystal detector ook zelf te maken, want die heb ik niet.
....

Ha flash2b,

Ik vond een prachtig artikel van Tom Verbeure, met uitgebreide uitleg over diode detectors, de HP 423A en de afsluitweerstand HP 11523A: The HP 423A and a Beginner's Deep Dive into RF Crystal Detectors.

Een verademing na de lappen AI gebrabbel die nu over CO gestort worden....

Een crystal detector (diode detector) is simpel te maken. Ik heb er hier eentje gemaakt door rbeckers (komen we eindelijk terug op het showtopic)

Het schema daarvan:

Die 10k is dus jouw afsluitweerstand.

groet! Gertjan.

Ha flash2b,

Heb je de junkbox opengetrokken dat is een verdeler 1 in 4 out (staat er op) altijd handig die tools.
Dat er geen generaal type nummer op jou load staat komt omdat hij bij een detector hoort.
Als je een HP423 of een modernere nodig heb, ik kan kijken voor je maar bouwen kan @heer miedema laat een middenfrequent (KG) voorbeeld zien.
Jij hebt de weerstanden gemeten prima je kan dat onderdeel let op het vermogen in vele toepassingen inzetten dus niet alleen als belasting weerstand....

Groet,
Henk.

Op dinsdag 16 juni 2026 23:32:44 schreef PA1WBU:
[...]

Dat zijn onderhand collector items

Dit soort radios vermoed ik
https://www.oppermann-telekom.de/nokia-thr850.html

Beetje laat, nee.
Dingen die speciaal voor de milenniumwissel waren aangeschaft door de overheid.
Als ik nog eens in mijn loods kom zal ik het typenummer eens opzoeken.

De Nokia RD-72 denk ik?

https://www.cryptomuseum.com/phone/nokia/rd72/index.htm

Ze werden nadien verkocht via Museum Jan Corver in Budel meen ik.

http://www.cryptomuseum.nl/jancorver/

[Bericht gewijzigd door PE9SMS op maandag 29 juni 2026 19:40:23 (40%)]

Yup, dat lijkt erop..

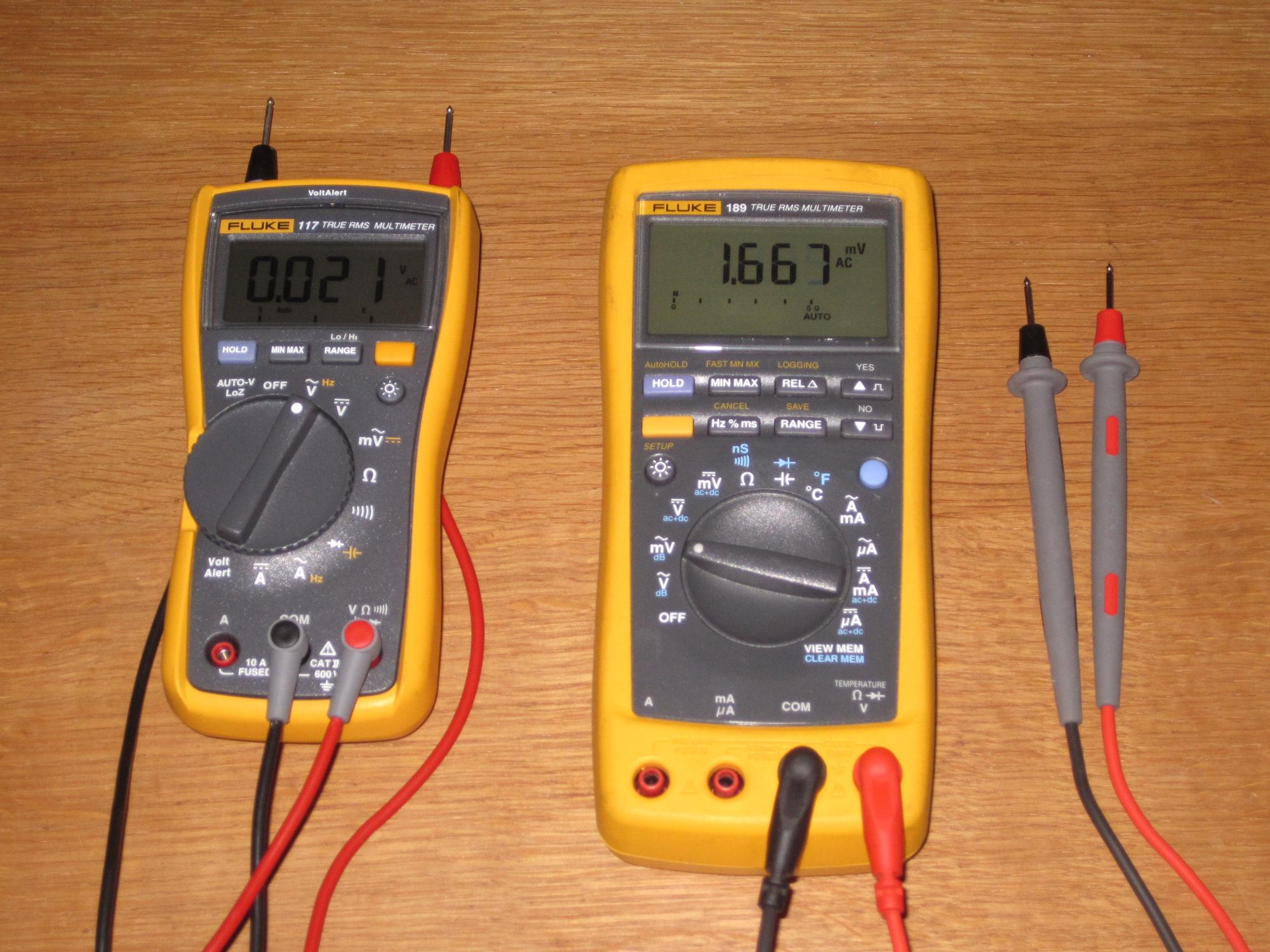

Dit weekend zijn twee Flukes me naar huis gevolgd, een 117 en een 189. 'Nieuw' voor mij maar tweedehands aangeschaft van een vertrouwde bron, een goede kennis, en met een verifieerbare geschiedenis als zijnde nieuw & ongebruikt.

Allereerste wat ik thuis deed was het calibratie-zegel van de 189 verbreken, het ding openschroeven en controleren of de supercap niet was gaan lekken. Yep, bingo, maar gelukkig nog geen schade aan de print. De supercap direct verwijderd.

De 117 gaat hier gebruikt worden voor algemeen electrawerk/installatiewerk, de 189 wordt m'n nieuwe meter voor op de werkbank. Hij vervangt m'n vertrouwde 30 jaar oude merkloze DMM, die ik in 1996 als student gekocht had bij Vogelenzang voor 65 guldens en die maar niet kapot wilde gaan of anderszins weigerde om me een excuus te geven om nu eindelijk eens een 'echte' meter aan te schaffen.

Daarom mezelf maar een excuus verschaft door te concluderen dat deze non-CAT III meter toch echt niet veilig meer was voor werkzaamheden in de meterkast en ander electrawerk. YOLO en zo.....

Als deze twee Flukes het ook 30 jaar volhouden, net zoals m'n oude metertje, dan ben ik een tevreden (oude) man.

_{De oude meter krijgt na 30 jaar trouwe dienst een gemakkelijk baantje in de werkplaats waar hij de rest van z'n levensdagen mag slijten voor de kleine klusjes daar waarbij ik geen zin heb om een trap op te lopen naar het electro-lab om de Fluke te pakken.}

Ha nonius,

Gefeliciteerd met je aanwinsten!

Hier ook de ervaring dat de (oudere) Flukes niet alleen nauwkeurig zijn, maar dat ook blijven. En zo degelijk dat ze zeer lang mee gaan.

Hier 3x de originele Fluke 75. Waarvan ik de oudste zo ongeveer 40 laar terug nieuw gekocht heb. Die heeft werkelijk alle soorten van misbruik meegemaakt. (O.a. spanning 12V accu meten terwijl hij nog op 10A bereik staat )
Al die drie meters zij nog in spec. Eentje heb ik ooit een toefje bij moeten stellen. (Natuurlijk wel wat kleine reparatietjes, zoals zebrastrips poetsen)

Ondanks m'n diverse bench meters worden ze veel gebruikt. Zo handig dat je je meter uitlezing direct naast je meetpunten kunt leggen. Daarnaast zwevend gevoed. Ik verwacht dus dat jouw meters ook veel gebruikt gaan worden.

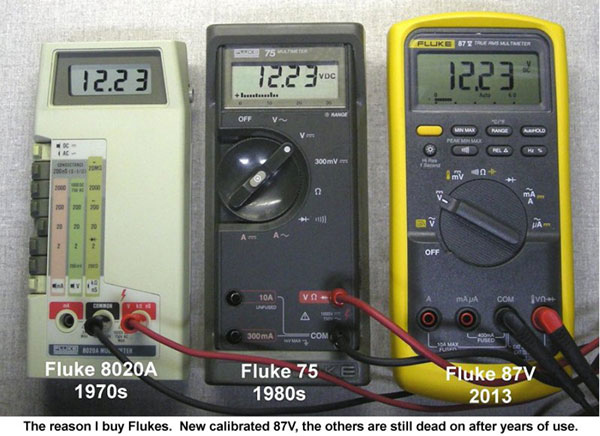

Een oud internetplaatje om je huidige Fluke euforie te ondersteunen:

Plaatje klopt met mijn ervaring: Bij Fluke was zeer veel kennis om meters zeer stabiel in de tijd te maken.

Je oude meter is trouwens ook bijzonder: een 30 jaar oude meter mét transistor hFE meting, capaciteit meting, en als ik het goed zie ook aansluiting voor een thermokoppel, en een toon/puls uitgang.
Bijzonder!

groet, Gertjan.

Dank Miedema. Ik doe eigenlijk alles met een handheld DMM en gebruik de benchmeters (Philips PM2525 en PM2535) heel weinig, en dan eigenlijk alleen nog maar om m'n DMM vrij te houden voor andere metingen. Maar ik klooi dan ook op wat minder hoog niveau dan u, Blackdog of Fatbeard

Die ITC-995 was destijds een hele goede aanbieding van Vogelenzang uit een advertentie in de Elektuur. Een meter die alles in huis had wat ik wilde en dat voor een hele goede prijs. Ben er toen met de trein speciaal voor naar Eindhoven gegaan en heb er 3 gekocht: eentje voor m'n vader, m'n broer en mezelf. M'n broer had de zijne al vrij snel opgeblazen en daarna vervolgens stilzwijgend die van vader in gebruik genomen....

Er zit trouwens geen toon/puls-uitgang op, wel een 20kHz frequentieteller (die ik eigenlijk nooit gebruikt heb). Maar de transistortester en capaciteitsmeting heb ik wel enorm veel gemak van gehad, voor ik dedicated meetapparatuur daarvoor had.

Eigenlijk was ik op zoek naar een Fluke 23 of 75. Maar de 189 is ook niet verkeerd en kruiste mijn pad voor een aantrekkelijke prijs.

De 117 is minder geschikt voor electronica en meer voor electrawerk, met z'n Lo-Z mogelijkheid, z'n contactloze spanningsdetectie en het ontbreken van een mA-range.

Allebei ontberen ze gelukkig diepe menu-structuren waar je je doorheen moet navigeren om het apparaat te laten doen wat je wilt....

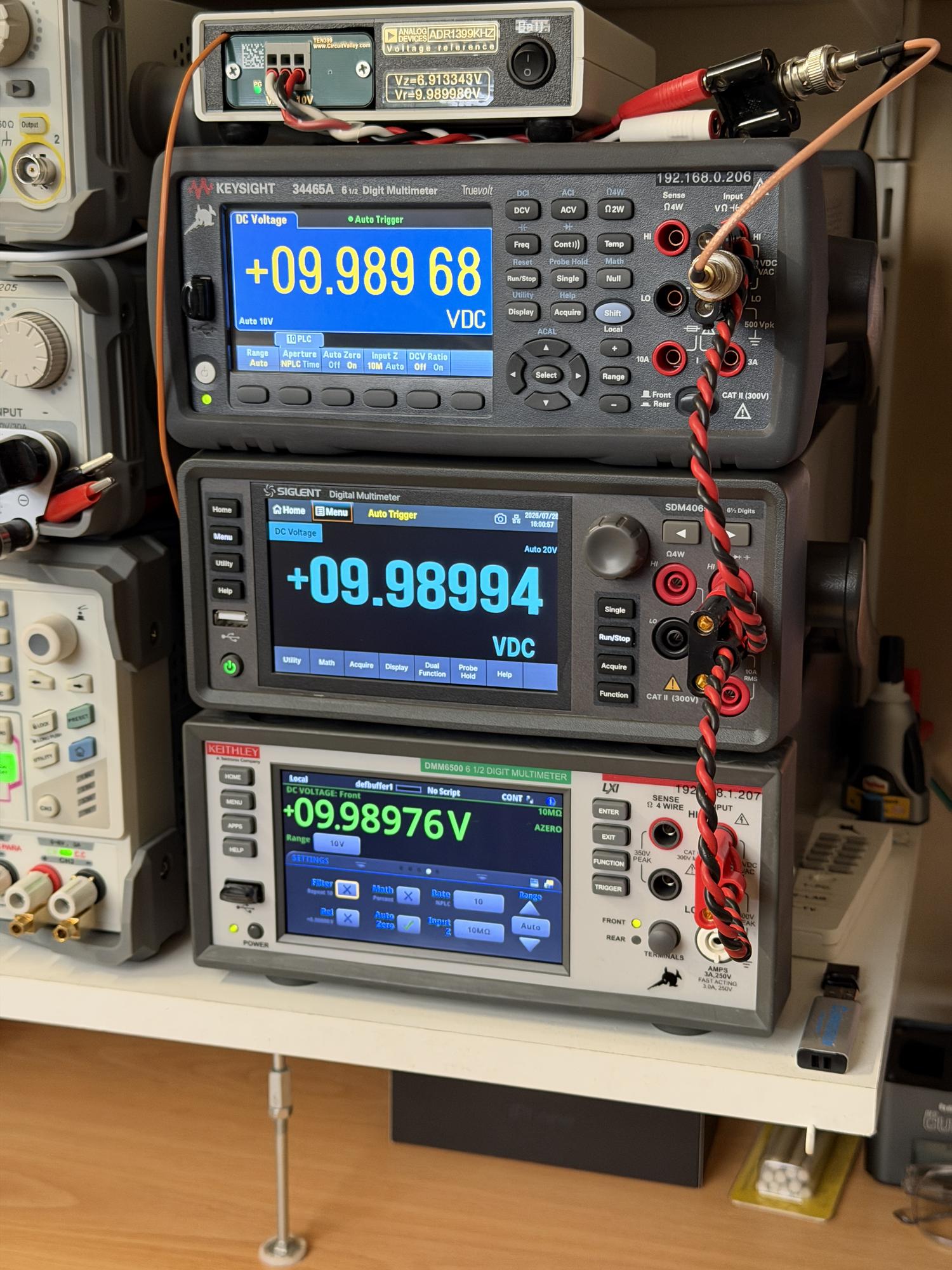

Omdat ik mijn SDM3065X gesloopt heb met een verkeerde/verkeerd uitgevoerde firmware update en me begon te ergeren dat deze elke dag maar weer defect in het zicht stond mezelf maar een adere gegund, namelijk de opvolger ervan, de SDM4065A.

Weekje in bezit nu. Ervaringen zijn een beetje wisselend.
Display is heel mooi en helder (en groot). Touch bediening is op zich OK (al gewend op mijn Keithley 6500) maar je merkt toch dat sommige dingen wel echt op z'n Chinees zijn opgelost (lees: niet écht over nagedacht bij het ontwerpen).
Zo zijn er voorbeelden dat de HOME knop niet altijd daadwerkelijk doet wat je verwacht, of gewoon helemaal niks doet (en je bent dan aangewezen op een klein kruisje om bv een submenu uit te gaan).
Daarnaast is het hele file management systeem echt super onoverzichtelijk opgelost in mijn ogen.
En het functie menu (waar je kiest uit DCV, ACV, DCI, enz) is bij de Keithley b.v. best logisch ingedeeld waarbij je secties hebt van dingen die 'bij elkaar horen'.
Op de Siglent hebben ze gewoon alle functies achter elkaar gegooid met als resultaat dat de 2-wire resistance knop rechts staat, en de 4-wire ineens 1 regel lager helemaal links.
Functioneel lijkt de meter verder overigens prima in orde en ook met de kalibratie zit het snor.

Hij past in elk geval netjes in mijn stapeltje en misschien ben ik de enige, ik vind de overgang naar de zwarte/donkere look eigenlijk best mooi.

En als laatste nog een foto waarop de 3065X het na 20 x opnieuw opstarten weer even deed (voordat ie vastliep).
Deze meter heb ik inmiddels overigens verkocht met het hele verhaal erbij aan iemand die de uitdaging aan wil gaan om hem te repareren (en naar eigen zeggen veel kortere/betere lijntjes heeft met Siglent zelf).

Op dinsdag 4 augustus 2026 17:04:56 schreef miedema:
Hier ook de ervaring dat de (oudere) Flukes niet alleen nauwkeurig zijn, maar dat ook blijven. En zo degelijk dat ze zeer lang mee gaan.

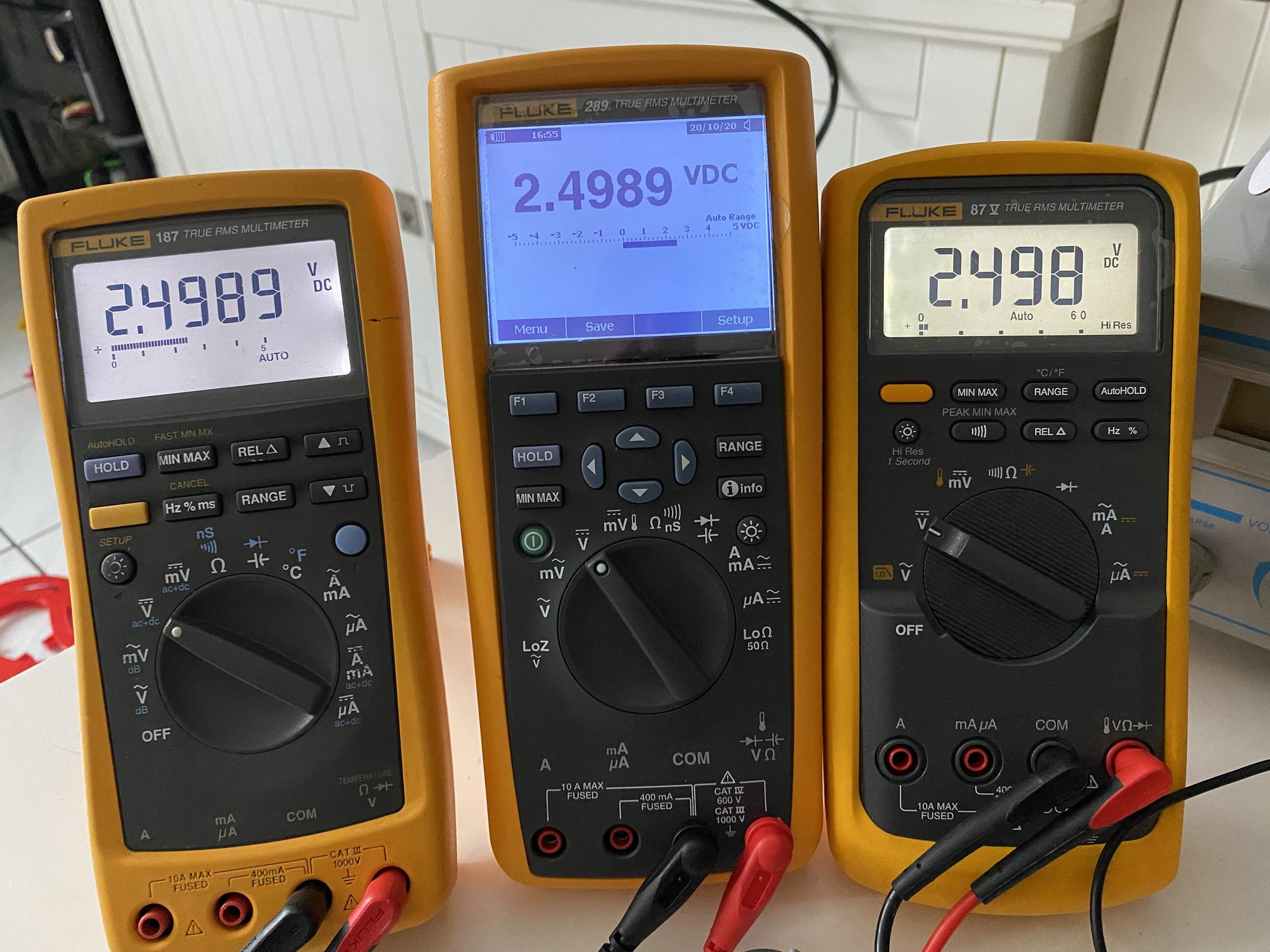

Dezelfde evaring hier

Hm, het feit dat het schap ondersteund moet worden met een instelbare steun omdat het anders teveel doorbuigt onder het gewicht van al dat metergeweld is toch wel veelzeggend

Is het logo van U96 (de lachende zwaardvis) origineel? Frappant, dat zie je niet veel in het wild....

Op dinsdag 4 augustus 2026 20:33:47 schreef nonius:
Hm, het feit dat het schap ondersteund moet worden met een instelbare steun omdat het anders teveel doorbuigt onder het gewicht van al dat metergeweld is toch wel veelzeggend

Is het logo van U96 (de lachende zwaardvis) origineel? Frappant, dat zie je niet veel in het wild....

Op zicht houden die plankendragers het wel, maar het hangt dan toch wat voorover inderdaad en dat vind ik niet fijn dus vandaar inderdaad dat steuntje eronder, goed opgemerkt trouwens.
Er staan ook nog andere zaken op zoals een lineaire voeding, een electronic load, een functiegenerator, een oude Fluke (Philips) TV pattern generator en een oscilloscope. Bij elkaar weegt dat aardig wat inderdaad.

Dat logo plak ik inderdaad op veel van mijn spullen, geen specifieke reden, vind het gewoon een leuk logo en dan 'is het van mij' zeg maar.
Ik print die logootjes zelf uit op mijn Brother P-touch labelprintertje, in het zwart of in het wit en eventueel verschillende maten.

Mooie spulletjes heb je @Salient. Bij Siglent hebben ze goed naar de DMM7510 gekeken.
@nonius, van die Fluke's ga je wel lol hebben. Het is fijn werken met dergelijke betrouwbare spullen.

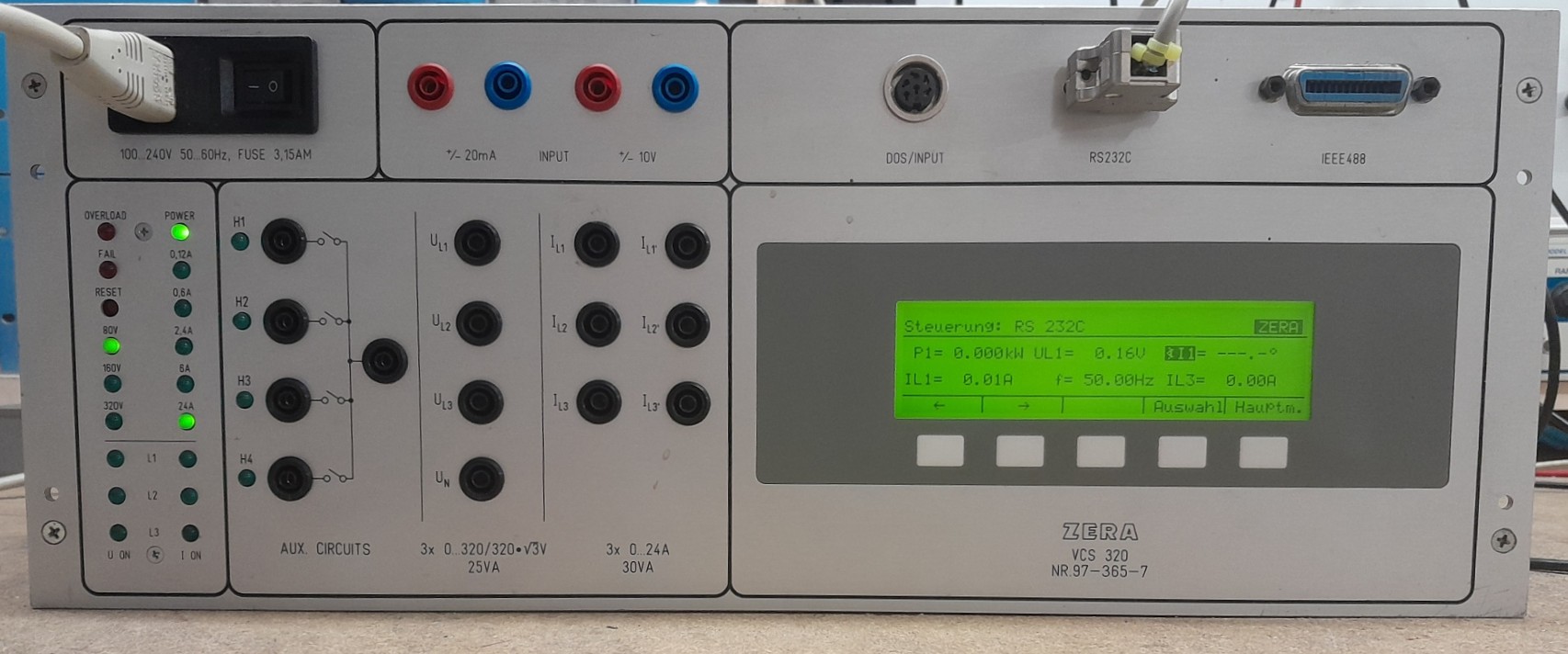

Eigenlijk geen meetapparaat maar een calibrator voor kWh, stroom en spanning meters. Na 4 maanden werk deze eindelijk weer, het was op zich een simpel probleem de 4 gelijkstroom voedingen waren defect geraakt, maar ik dacht ik zet er wat anders in maar dat moet dus gesynchroniseerd (tegelijkertijd inschakelen) en dat was een stuk lastiger goed te krijgen. Ja als je bereid bent om 2200,- uit te geven dan heb je gesynchroniseerde DCDC converter maar met gewoon 4x 150W meanwells is het nu ook gelukt.

Maar het reverse engineeren heeft ook veel tijd gekost. En de sturing op RS232 en Testcontroller ben ik vandaag aan begonnen en de eerste meetwaarden komen al binnen.

Op dinsdag 4 augustus 2026 23:31:15 schreef benleentje:
Eigenlijk geen meetapparaat maar een calibrator voor kWh, stroom en spanning meters. Na 4 maanden werk deze eindelijk weer, het was op zich een simpel probleem de 4 gelijkstroom voedingen waren defect geraakt, maar ik dacht ik zet er wat anders in maar dat moet dus gesynchroniseerd (tegelijkertijd inschakelen) en dat was een stuk lastiger goed te krijgen. Ja als je bereid bent om 2200,- uit te geven dan heb je gesynchroniseerde DCDC converter maar met gewoon 4x 150W meanwells is het nu ook gelukt.

Maar het reverse engineeren heeft ook veel tijd gekost. En de sturing op RS232 en Testcontroller ben ik vandaag aan begonnen en de eerste meetwaarden komen al binnen.
[bijlage]

Altijd mooi als het uiteindelijk weer werkt, geeft erg veel voldoening.

En hij (zij?) heeft een GPIB interface, ook leuk om mee te stoeien

de 4 voedingen waren defect geraakt.. klinkt als per ongeluk te hoge voeding gehad? maar had je niet de voedingen kunnen opstarten, en na 3 sec de DC spanningen met 1 4 polig relais inschakelen, zodat alles tegelijk opkomt?

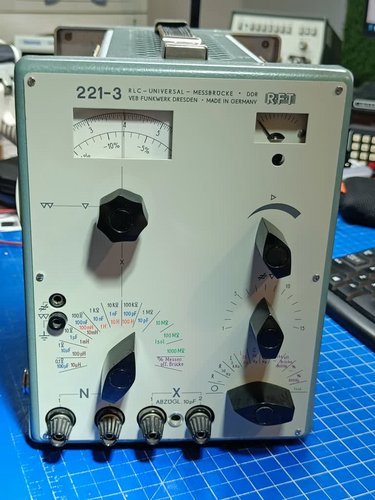

Op eBay een mooie RLC-meter uit de voormalige DDR gescoord.
In uitzonderlijk mooie staat, ergens begin 60'er jaren gebouwd en duidelijk van iemand geweest die er extreem zuinig op was. Inclusief alle boekjes en schakelschema.

Alle schakelaars en potmeters lopen soepel en goed.

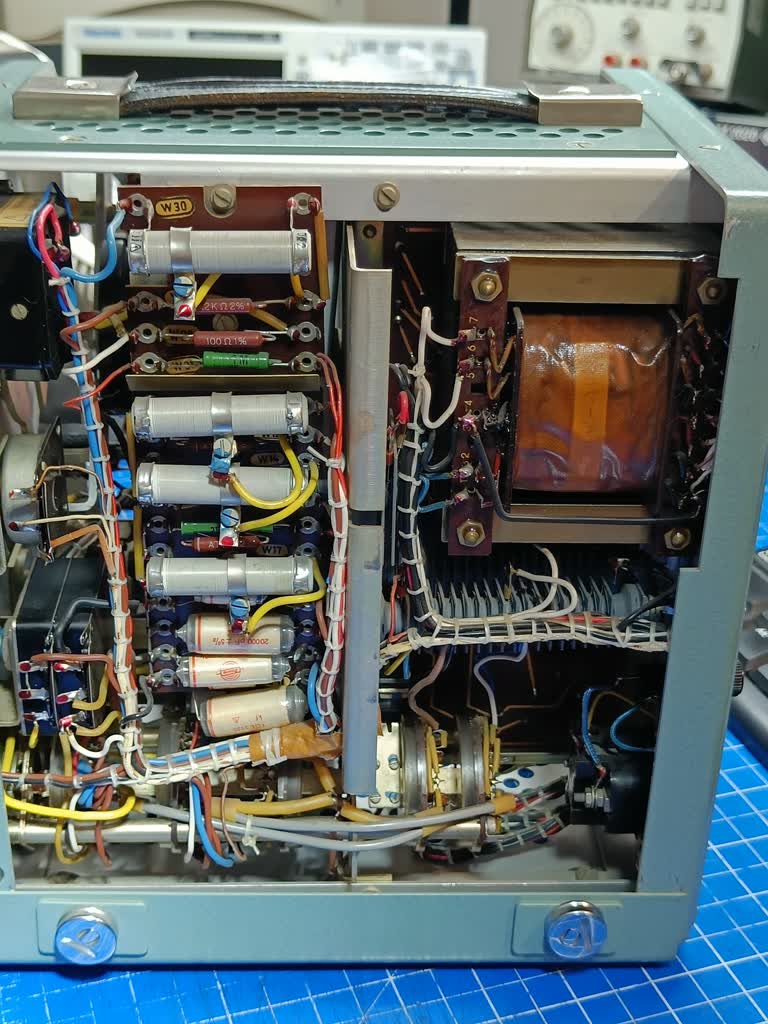

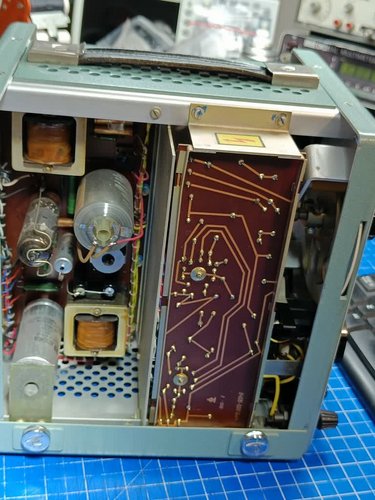

Van de binnenkant word ik ook vrolijk, alles is netjes en goed weggewerkt.

Hoeveel ik er daadwerkelijk mee kan/wil werken, moet nog blijken.

Ach hij versierd de workbench das ook belangrijk.

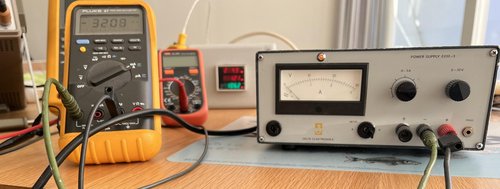

Ik heb een Delta Power Supply E030-3 van de laatste revisie en die heeft geen witte stip op de knop voor de stroominstelling. Het kapje is glanzend zwart en loopt iets bol. Is dat origineel?

Boven het typeplaatje staat een gravering met letters en cijfers. Is dat origineel?

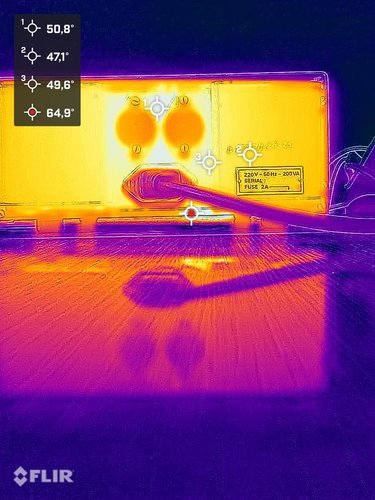

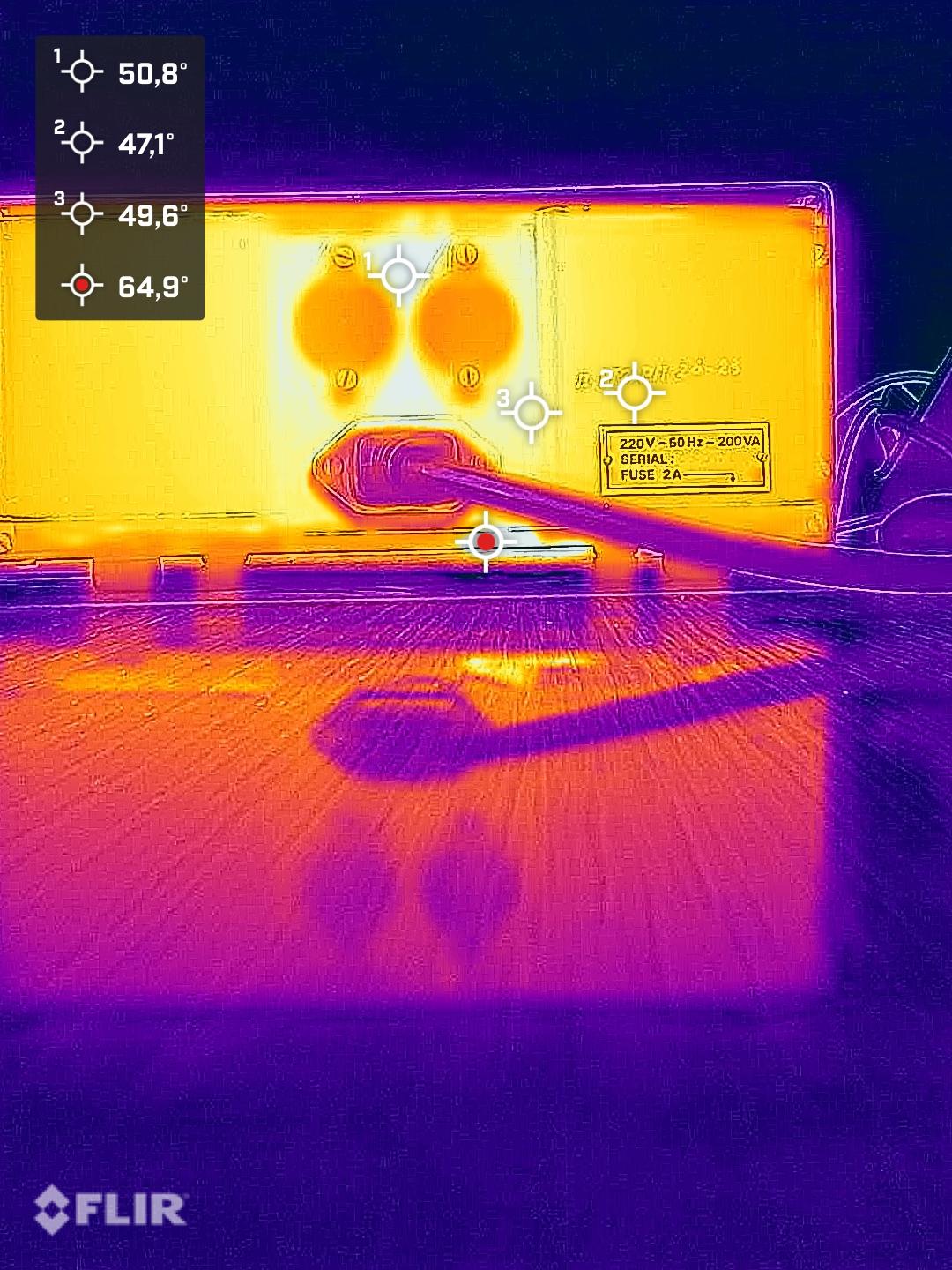

De trafo bromt sterk in kortgesloten toestand met een Fluke 87 op het 10A bereik. Dan loopt er 3209mA. Lijkt mij normaal.

Mijn eigenbouw voedingen met EI blik brommen bij zware belasting niet want die zijn geïnpregneerd met epoxy. Ik kan het zo laten want ivm de warmte ontwikkeling in het koperdraad is het beter.

De voeding moet nog wat opgeknapt worden aan de buitenkant, een kruiskopschroef waarmee de kast is vastgezet was kapot gedraaid en is vervangen. Op het eerste gezicht zijn er geen sporen dat er in het inwendige is gespit.

Ik zal nog wat ruis&brom metingen doen.

Btw. de netspanning is hier 235,6V en dat valt nog binnen de norm.

_{Dit is GEEN l*bvoeding, zie de kastopdruk.}
