Een frequentiemeter mag in geen enkel elektronica-lab ontbreken. En die ontbreekt hier dus niet. Wat ik wel miste, was de mogelijkheid om meer uitgebreide metingen te doen. Meten gedurende 10 seconden (of 10000seconden) zodat ook frequenties van 0.3Hz (of 0.001Hz) kunnen gemeten worden. Of bijvoorbeeld eenmalig een aantal pulsen te tellen (al dan niet gedurende een instelbare periode). Afijn, zo van die dingen.

Dit is het dan geworden:
[afbeelding]

Veel woorden ga ik er niet aan verspillen. De nieuwsgierigen verwijs ik door naar een webstek waar meer info te vinden is.

schooon !.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Op 31 januari 2008 23:29:18 schreef René Kramer:
Laat je die gaten ook door de machine boren?

De gaten worden ook door de machine geboord, ook de omtrek van de print word gefreest. Als de print eenmaal opgespannen ligt dan moet daar ook maar gebruik van gemaakt worden.

Op 31 januari 2008 23:29:18 schreef René Kramer:En ik zie op het computerscherm een bekend programma, heb je zelf nog dingen moeten maken of kon je toe met kant en klare printen vanuit de winkel?

Is inderdaad Kcam. Ben nu bezig met migratie naar USBCNC, dat werkt stukken beter. Alle elektronica is relatief eenvoudig zelf te maken, ik heb ervoor gekozen om alles (behalve voeding) kant-en-klaar te kopen.

Gr.

Erik

wow dat is wel heeeel mooi subsonic.
waar heb je die kasten vandaan en hoe krijg je daar zo mooi vierkanten in voor de koeling en netschakelaar?

Als ik mij niet vergis zijn dat exact dezelfde behuizingen als waar mijn computer in gebouwd zit ;). Kastje van monacor?

Héle mooie versterker, maar had je niet toegekund met een minder diep 1HE model? Verder zal het met de klank wel goed zitten ;)

Ik vind de constructie niet echt 'road proof' (wat wel 1 van mijn vereisten was) maar hiervoor zal het prima voldoen ;)

subsonik

Golden Member

Dat zijn inderdaad Monacor kastjes. Ze komen van bij jullie favo webshop (Conrad) vandaan. ;)

De gaten voor de koeling zijn uitgeslepen met een Dremel. Echt mooi zijn die niet, maar je ziet ze toch enkel van de binnenkant. Het gat van de netschakelaar is met een ijzerzaagje gemaakt, is wel een kwartiertje werk per gat.

1HE had waarschijnlijk wel gekund, maar echt handig is het niet. Nu heb ik al maar 3mm over in de hoogte: onder op de versterkerprints zit een dikke 35A diodebrug gesoldeerd! Met 1HE had ik ook te weinig plaats op het achterpaneel gehad.

Roadproof zijn ze niet, ze zijn dan ook voor hifi gebruik :)

Ik zat nog te denken om grote VU meters in te bouwen, met 2x 32 LED's. Ik twijfel nog, 't moet er ook niet te goedkoop gaan uitzien ;)

Henry S.

Moderator

Op 30 januari 2008 19:04:10 schreef sniperx:
HENRY,

Heb jij een goede kwaliteit sheet van de frequentie regelaar van elektuur?

Want die ik heb is niet in al te beste kwaliteit

Frequentiegenerator, een FR is wat anders.

http://www.xs4all.nl/~ketel/ham/84111NL.pdf afbeeldingen kan je zelf wel verbeteren met elk fotobewerkprogramma.

Op 30 januari 2008 20:04:26 schreef pros:
Dit is het dan geworden:
[afbeelding]

Ik zie weer een stuk pros-kwaliteit. :D
Mooi gedetaileerde frontplaat.

Op 31 januari 2008 22:39:43 schreef erik1234:
[afbeelding]

Wat is de diameter van de gaten, lijken me te groot, waarom staan sommige gaten uit het midden?

Op 1 februari 2008 18:34:56 schreef subsonik:
Dat zijn inderdaad Monacor kastjes. Ze komen van bij jullie favo webshop (Conrad) vandaan. ;)

Zelfs Conrad heeft goede componenten ;)

De gaten voor de koeling zijn uitgeslepen met een Dremel. Echt mooi zijn die niet, maar je ziet ze toch enkel van de binnenkant.

Na de bewerking even zwart spuiten, zie je er niks meer van.
Mooie strakke kastjes!

Met 1HE had ik ook te weinig plaats op het achterpaneel gehad.

En de koelprofielen steken bij 1HE net te ver uit, die zijn 50mm hoog. En verder wordt het veel te krap, trafo's en elco's snel te hoog...

Ik zat nog te denken om grote VU meters in te bouwen, met 2x 32 LED's. Ik twijfel nog, 't moet er ook niet te goedkoop gaan uitzien ;)

Maak het iig dim/uitschakelbaar.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
klein is fijn

Moderator

En gebruik rechthoekige LED's, geen ronde.

Kastje ziet er zeker mooi uit. :)

projectje wat ik al eerder heb afgerond: een signaalgevertje (sinus)

ik heb er nu maar eens wat plaatjes van geschoten (en geresized)

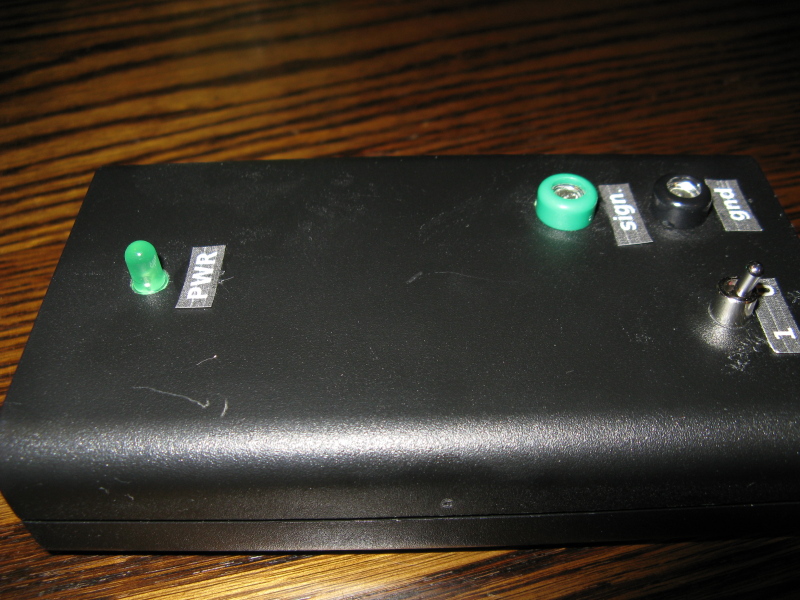

overzichtje van de buitenkant:
http://www.uploadarchief.net/files/download/sign_small_2.jpg

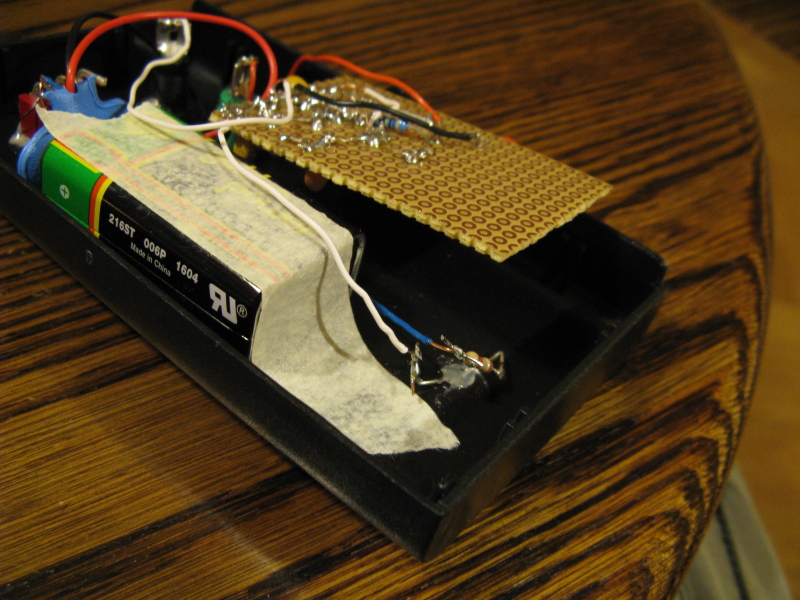

maar wat natuurlijk interesanter is: de binnenkant:
http://www.uploadarchief.net/files/download/sign_small_3.jpg

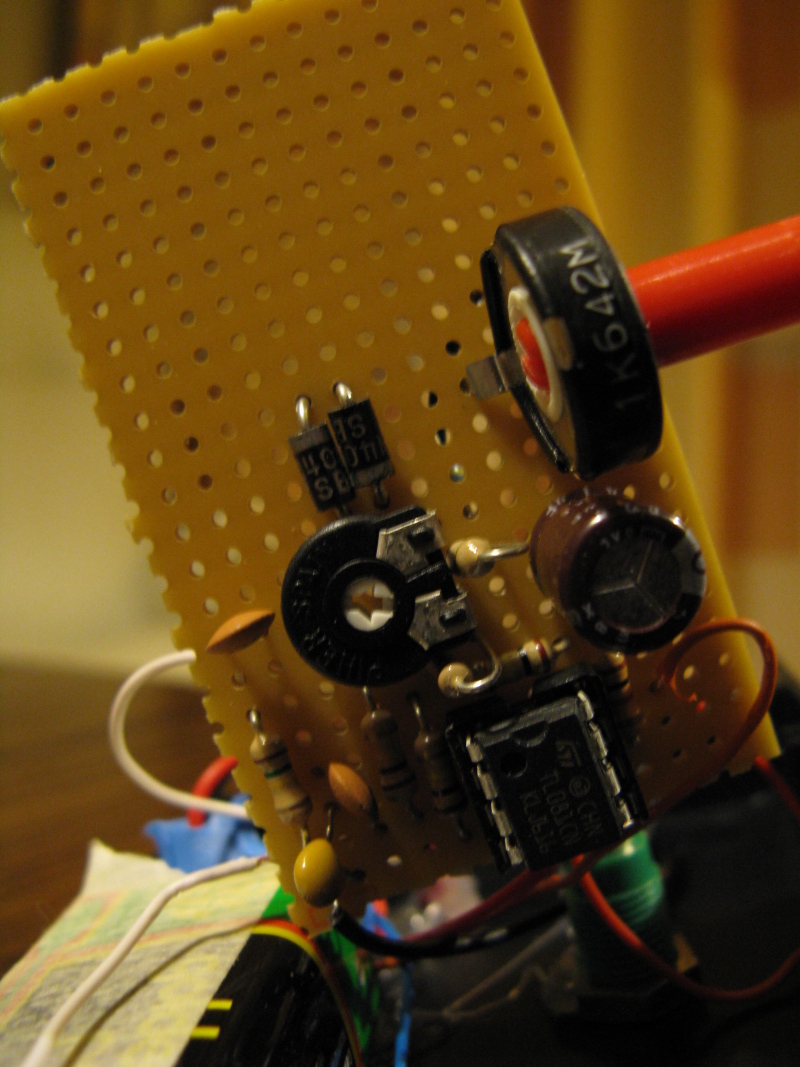

of de bovenkant van de print
http://www.uploadarchief.net/files/download/sign_small_4.jpg

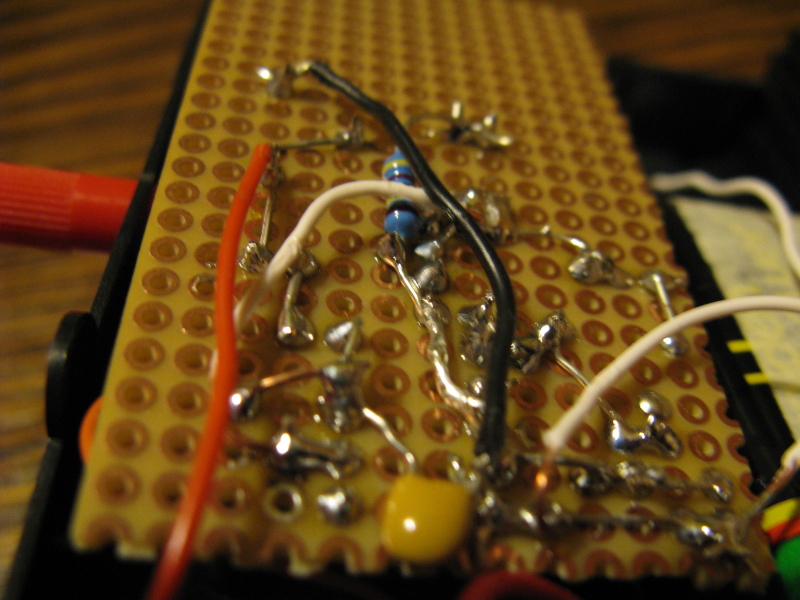

en de onderkant
http://www.uploadarchief.net/files/download/sign_small_5.jpg

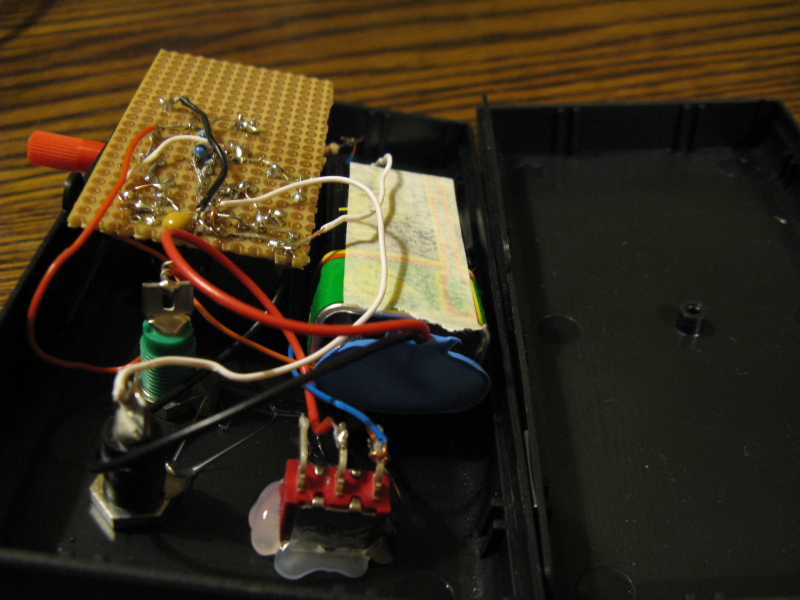

nog eentje van de binnenkant:
http://www.uploadarchief.net/files/download/sign_small_6.jpg

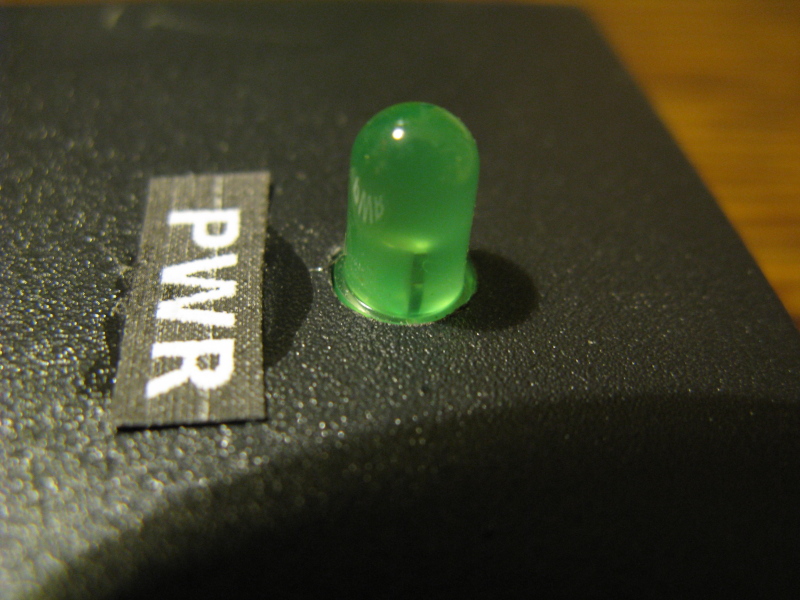

detail van de powerled:
http://www.uploadarchief.net/files/download/sign_small_7.jpg

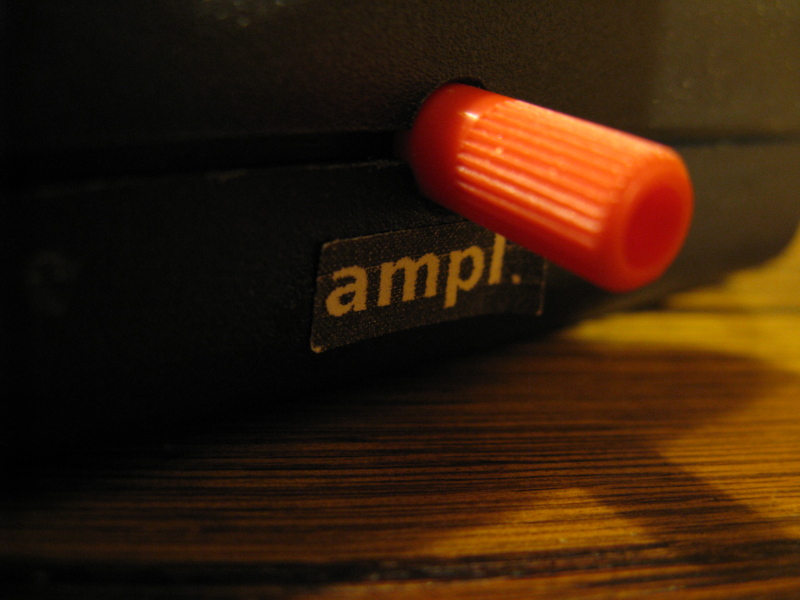

detail van de amplitudepot:
http://www.uploadarchief.net/files/download/sign_small_8.jpg

het is maar een klein projectje, maar wel mijn eerste dat netjes in een kastje zit :P (en ik heb een nieuwe digicam, vandaar veel foto's)

die papiertjes zie je nog wel de lijm waarmee ze vastzitten, dat is wel jammer. en van die LED zie je door andere lijm weer niet hoe 'ie vast zit (verzonken, van bovenaf).

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.
Henry S.

Moderator

Gebruik een ledhoudertje, volgens mij stoot je de led nu zo los.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

De helft vande foto's weken niet..

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

licht aan jou.
hier werkt het wel duurde alleen wel lang om te laden..

Every machine is a smoke machine if you operate it wrong enough

...genereert te veel dataverkeer en is daardoor tijdelijk niet bereikbaar...

Te grote files dus. 200k per foto is een beetje overdreven.

"We cannot solve our problems with the same thinking we used when we created them" - Albert Einstein

http://www.uploadarchief.net/files/download/sign_small_8.jpg
Dit krijg ik als foto's te zien bij Lucky Luke.

Op 1 februari 2008 18:34:56 schreef subsonik:

[...]

Ik zat nog te denken om grote VU meters in te bouwen, met 2x 32 LED's. Ik twijfel nog, 't moet er ook niet te goedkoop gaan uitzien ;)

Heel mooi gedaan! Ziet er gelikt uit! :)

Wat je misschien voor de VU meters zou kunnen gebruiken is twee IN-9 buizen in plaats van LEDs. Dat is veel mooier, traploos en dus ook veel rustiger om naar te kijken. Een LDR erbij om 's-nachts niet teveel licht te hebben of minimaal een aan/uit schakelaar raad ik dan ook nog aan, anders kan het alsnog gaan irriteren. Alleen netjes inbouwen is wat lastiger dan LEDs in van die klik houders.

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!

Op 1 februari 2008 00:37:46 schreef subsonik:
..
Neem een klassieke LM3886 eindversterker. Maak de gain zo laag mogelijk (12x in mijn geval). Maak hem DC-gekoppeld: de ontkoppelcaps eruit, de preamp heeft die wel. Nu nog een inschakelvertraging / DC protectie erbij, klaar!
..

Klasse project !
Hoe vind je hem klinken?

Filteren doe ik met een DSP.

Heb je dat filter ook zelf gebouwd?

subsonik

Golden Member

Wat de VU-meters betreft: het idee van de rechthoekige LED's spreekt mij wel aan. Maar een mooie sleuf maken in een 3mm dik frontpaneel is niet vanzelfsprekend... Ik dacht gewone 3mm LED's te gebruiken, daar heb ik toch een shitload van liggen. Maar dan gaat het er misschien uitzien als een "made in China" PA bak ;) Mogelijkheid tot dimmmen en uitschakelen komt er uiteraard wel.

Hoe hij klinkt? Tja, zoals een versterker hoort te klinken: helemaal niet. Straight wire with gain. :P Die LM3886 chipjes zijn bijzonder goed spul, je moet al goed je best doen om een discrete AB trap te bouwen die beter klinkt.

Het filter is niet zelfgebouwd, wel zelf gekocht ;) Het is een Behringer DCX-2496, prima toestel, en echt ideaal voor DIY actieve luidsprekers.

Op 2 februari 2008 19:46:16 schreef Benadski:
Wat je misschien voor de VU meters zou kunnen gebruiken is twee IN-9 buizen in plaats van LEDs. Dat is veel mooier, traploos en dus ook veel rustiger om naar te kijken.

Rustig? Is dat geen synoniem voor roestig? :-)
Deze opa ziet liever wat bewegen. De klank is verre van optimaal, het is dan ook met een digitaal fototoestelletje opgenomen...

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Pros, alleen de eerste 3 sec beweegt het daarna alleen maar leuke muziek. Maar voldoende om te weten wat je bedoelde.

Werkt het op de muziek of zijn het 'gewoon' blauwe knightrider lampen?

Koop hier uw kristallen bol - in 2008 ga ik m'n projecten afmaken, echt waar ....... nouja in 2009 dan ..... ehh 2010 ....

Het werkt op muziek, als er muziek te beluisteren valt. Zoniet, dan verzint het zelf maar wat "spielerei".

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Henry S.

Moderator

Op 2 februari 2008 21:05:23 schreef subsonik:
Ik dacht gewone 3mm LED's te gebruiken, daar heb ik toch een shitload van liggen.

Huiver!

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Sine

Moderator

Dat hoeft niet huiver te zijn ... in een plaatje geanodiseerd aluminium ziet het prima uit.

http://www.windovertheearth.com/Images/Sound%20Devices/702-master.jpg

subsonik

Golden Member

Hmm, ik zou eventueel een stel Kingbright bargraph modules kunnen stacken. Dan moet ik 1 mooi rechthoekig gat zien te zagen in het frontpaneel (bah, dat wordt nog altijd een halve dag werk).

http://www.reichelt.de/bilder//web/artikel/A500/RBG2000.jpg

Jammer dat ze grijs van kleur zijn, ik zou zoiets in het zwart moeten zien te vinden.

hoi

mijn laatste projectje dan ook maar eens.
mijn infrarood radartje

http://www.joris.xtreemhost.com/radar/IMG_0004%20(568%20x%20426).jpg

Het maakt een radar beeld van zijn omgeving tot een diepte van 80 cm, en kan een klein projectiel beschieten.

op mijn site staat een filmpje van het radar in actie en nog wat uitleg

grtz

Je site werkt hier niet(ik kom op google terecht).

Programming is like having sex, make one mistake and you'll have to support it you whole life...

Ik niet, en het ziet er toch wel erg vet uit :D
