Waarschijnlijk niet.
Het heeft me ongeveer drie weken avondwerk gekost om het hele bord te bedraden. Het ontwerp etc. veel meer.

Waarschijnlijk werkt alles nog wel, maar ik moet de gegevens nog eens een keer allemaal bij elkaar zoeken.

Er zit trouwens nog een leuk detail in de werkelijke oplossing.
Zie links onder de ronde witte knoopcel, dat is de werkelijke chip die het werk doet!

De 8031 zit er alleen op om de code te downloaden en doet verder run-time niks.

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.
blackdog

Honourable Member

Ha die Henri62

Ook ik heb dit soort monnikenwerk gedaan.

Zie hier de eerste foto van een kleine "testopstelling" betreffende een stemsysteem.
Nu maar hopen dat alles goed zit :-)
http://www.bramcam.nl/Diversen/Stemsysteem-01.jpg

De volgende foto zie je me in actie, ben aan het testen of een deel van de schakeling werkt.
http://www.bramcam.nl/Diversen/Stemsysteem-02.jpg

De laatste foto is een van de kaarten waar alle I/O is opgebouwd.
Het is het dure systeem van 3M, heb hier nog veel IC voeten van dit systeem liggen en wat kaartjes.
http://www.bramcam.nl/Diversen/Stemsysteem-03.jpg

Alle rekenwerk werd trouwens gedaan door een HP 41CV rekenmachiene.
Mijn collega's hadden die rekenmachiene opgevoerd met ondermeer extra werkgeheugen.
Later ging het geheel werken op een Philips XT computer.

Blackdog

[Bericht gewijzigd door Henry S. op 13 augustus 2012 20:51:27 (2%)

Sometimes people don't want to hear the truth because they don't want their illusions destroyed

Dat is inderdaad ook monnikenwerk. Ik heb thuis gewoon 1 breadbordje maar soms willen de stugge draadjes wel eens net boven het breadbordje afbreken en dan is zoeken een drama.
Leuk detail: nog een elektuur datakaartje.

Werkte het wel met al die lange draden?
Wel oude foto's of niet (jaren 80-90)?

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.
blackdog

Honourable Member

henri62

Ik denk dat het midden jaren 80 was.
Heb ook veel problemen gehad met die oude scoop, kon er bijna niets op zien.
Tijdens dit project kwam er toen door flink zeuren een nieuwe Philips Scoop van 60Mhz,
die met het LCD display en die kantel knopjes er naast, ik kan even niet op het type komen.

Het grootste probleem wat bedrading betreft zat niet in mijn meetopstelling maar in de bekabeling.
Al die stemkastjes stonden in serie en je kan je wel voorstellen als je zeg 100M multikabel tussen de kastjes en de interface hebt dat het lastig "timen" word.
De data die terug kwam was nou niet echt schoon, en er treed natuurlijk ook een shift in de levels op door de Ohmse verliezen.

Meestal ging het goed maar soms was het ook een drama tijdens een congres waar ik dan bij zat om het te bedienen.
Dan wist je dat je 89 stemkastjes had neergelegd en getest, kwamen de mensen binnen in de zaal en je wilt niet weten hoe ze met je spullen omgaan...
Doe je een stemronde en je krijgt maar data van 83 kastjes retour.
Kan je op je knieen de zaal in om uit te zoeken waar de storing zit...

Zover ik nu weet werkt het tegenwoordig met IR en op radio frequenties, dat heb ik verder net niet meegemaakt.
Of in ieder geval niet aan ontwikkeld.

Blackdog

Sometimes people don't want to hear the truth because they don't want their illusions destroyed

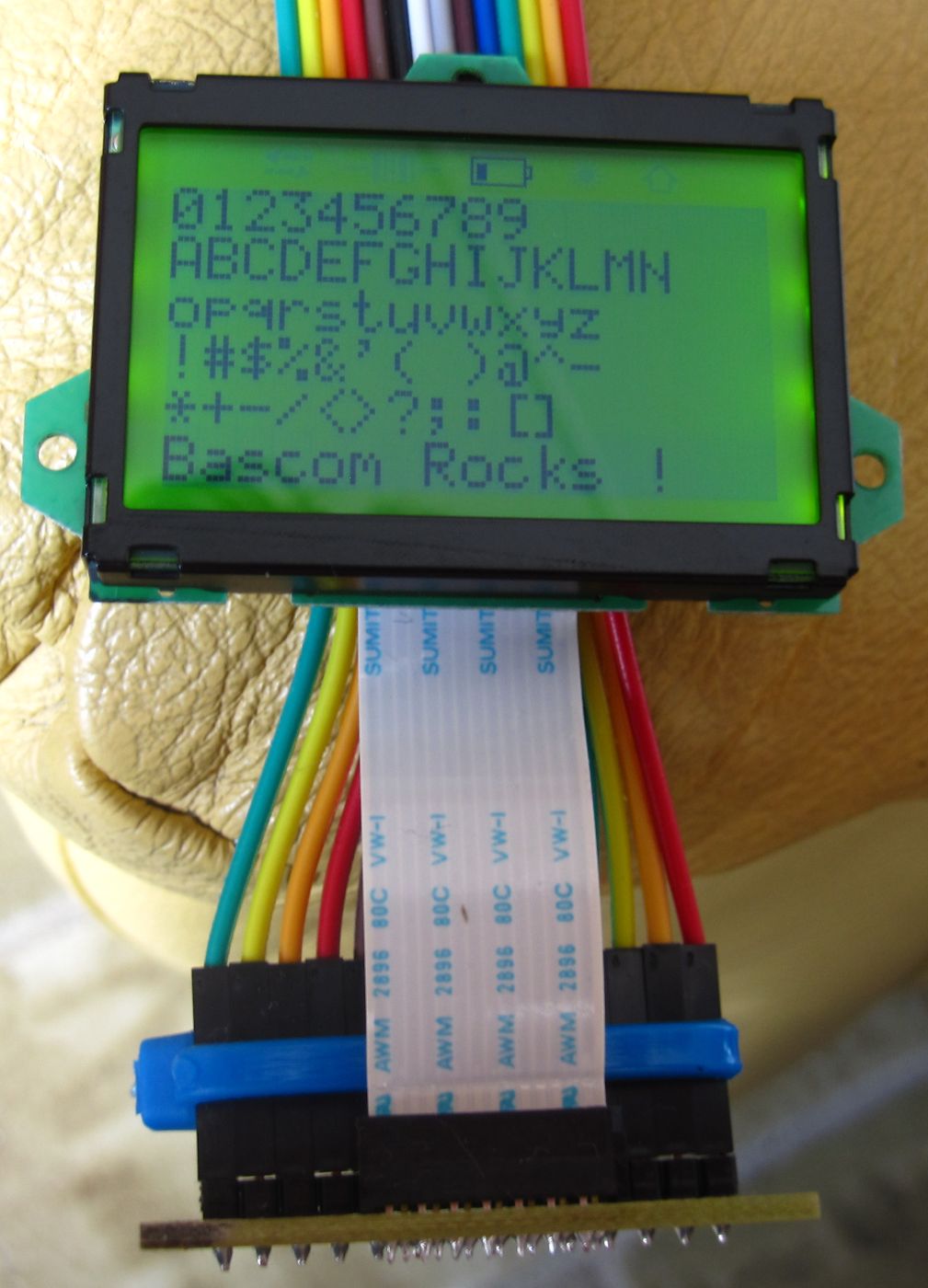

Inmiddels werkende bascom code voor het display waar ik eerder het adapterprintje voor liet zien.

http://www.uploadarchief.net/files/download/resized/glcd_adapter_result.jpg

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.

Work in progress. Vanmorgen 'even' de harddisk in de topfield vervangen. Flits! Vriendin geschrokken, katten zaten ineens onder de bank en de stroom was uit. :)

Na een paar uur zoeken en solderen de diodebrug kapot. Natuurlijk niet in huis, maar diodes genoeg. Voor vandaag dus even 4x 1n4007 als diodebrug op een stukje gaatjesprint gezet, en er is weer tv. :)
Ligt nu nog allemaal los omdat er draden er vanaf de onderkant inzitten, kan allemaal dicht als het weer werkt..

http://farm9.staticflickr.com/8013/7669046574_95963b3136.jpg

Resistance is futile (If < 1 Ohm)

Op 29 juli 2012 14:20:55 schreef Roland van Leusden:
Inmiddels werkende bascom code voor het display waar ik eerder het adapterprintje voor liet zien.

Netjes, weer een bruikbaar display voor Bascom.

Vakantie en wat te doen?

http://www.youtube.com/watch?v=mjNkyL7bSIk

morgen koppelen met de verlichting en de android Voice recognition inbouwen.

stef

[Bericht gewijzigd door stef110 op 30 juli 2012 21:23:37 (34%)

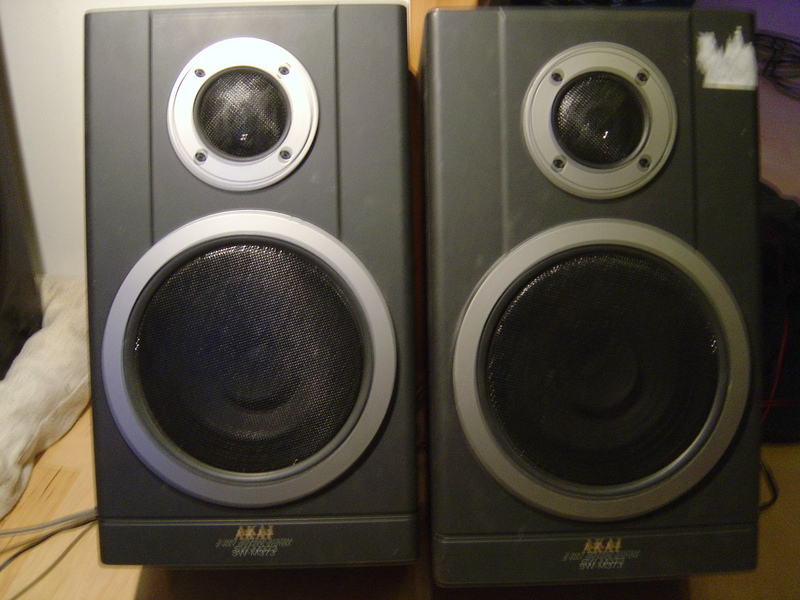

het project van vandaag :-p (sorry voor onsherpe foto's is een oud foto toestel)

http://www.uploadarchief.net/files/download/dsc02887.jpg

op het eerste gezicht standaard akai luidsprekers maar schijn bedriegt...

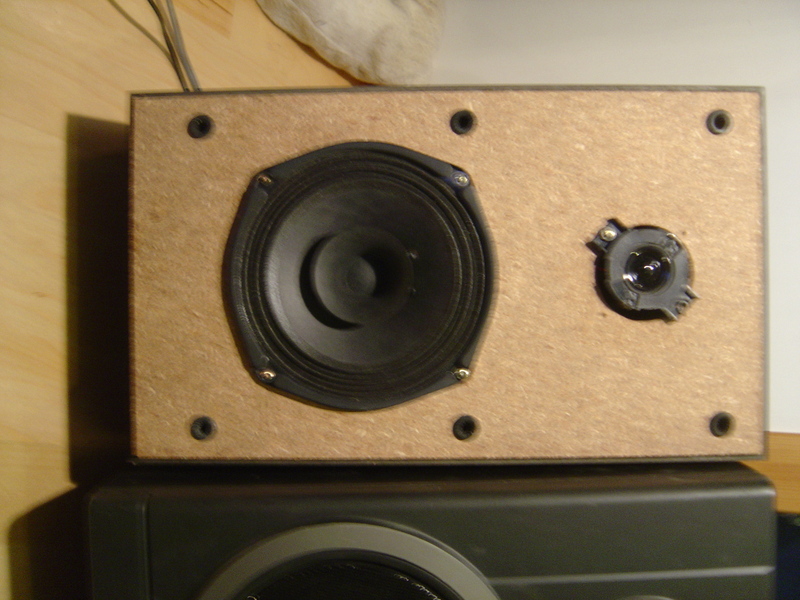

http://www.uploadarchief.net/files/download/dsc02888.jpg

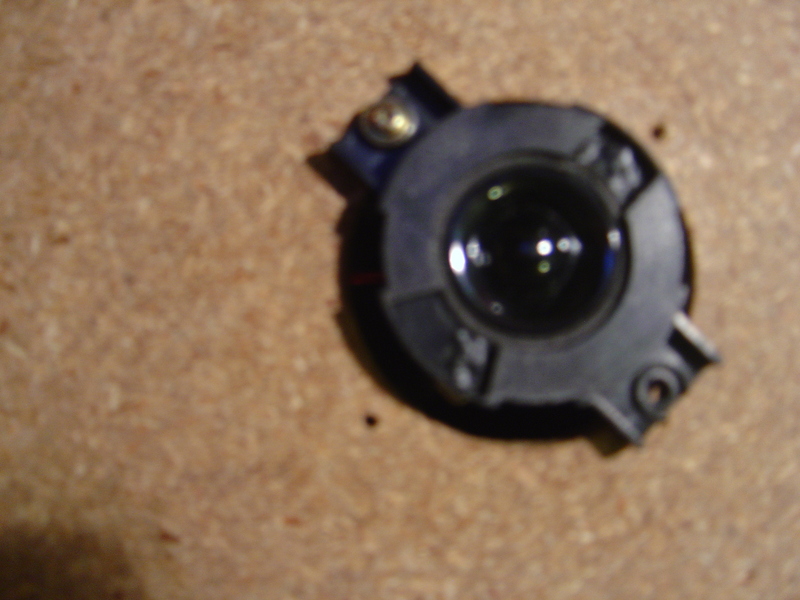

een eltax tweeter kleiner dan de montage opening van de origineele tweeter, de extra opening (onzichtbaar op foto maar is er wel) doet dienst als bas reflex, en een monacor sp-155X als laag/midden.

http://www.uploadarchief.net/files/download/dsc02890.jpg

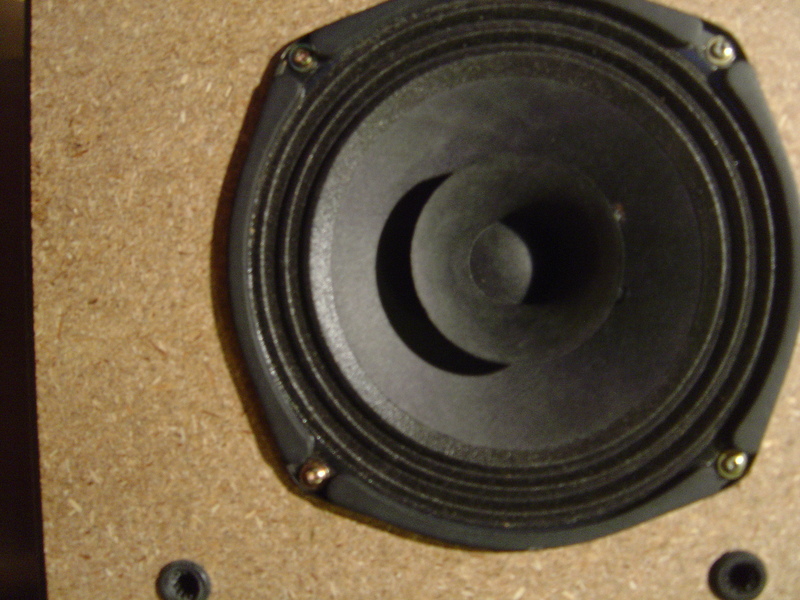

http://www.uploadarchief.net/files/download/dsc02889.jpg

er zit geen scheidings filter in buiten een condensator en heeft het ook niet nodig klinkt ongelooflijk zuiver en gebalanceerd.

nog beteer is dat alles gerecycled is moest het enkel samen voegen.

[Bericht gewijzigd door Henry S. op 13 augustus 2012 20:52:10 (3%)

Op 30 juli 2012 21:19:44 schreef stef110:
Vakantie en wat te doen?

De jeugd van tegenwoordig... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
bjokal

Golden Member

Niet alleen de jeugd hoor, Fred101 kan schijnbaar in de vakantie ook niet zonder :)

"Of all the things I've lost I miss my mind the most"

@bramsky: he, die akai-speakers heb ik ook nog staan. Klinkt als een natte lap, hopelijk zijn die van jou inmiddels beter.

Heb je nu een basreflexpoort achter de tweater dan ofzo?

If you want to succeed, double your failure rate.

@jochem omdat de tweeter die ik er ingestoken heb kleiner is dan de opening vormt de spleet die er is de bass reflex ( niet de conventionele manier van werken:-p ) . op die manier lijken ze standaard terwijl ze zeker zo niet klinken

En het kwam toevallig zo uit met de maatvoering dat dat als bass-reflex dienst kan doen, of heb je er een pijp achter gezet of schot in de kast gemaakt?

Of er zit een spleet omdat de tweeter niet past, en nu noem je het gewoon maar bass-reflex?

If you want to succeed, double your failure rate.

@jochem het is het laatste :-p maar raar genoeg is er net genoeg spatie om perfect(op gehoor) te werken. en dat kwam goed uit.

Jeroen

Moderator

Offtopic, maar een bass-reflex poort is normaal gesproken afgestemd op een bepaalde frequentie, het is dus niet zomaar een gat in de kast. Mooi als het zo een beetje klinkt maar erg wetenschappelijk is het niet :).

@jeroen ik weet dat daarom dat het belangrijk is dat de lengte etc... van die opening goed is maar wel ja als bij toeval was dit perfect dus heb het zo maar gelaten :-p

van gesloten boxen bas reflex boxen maken is al een ding , zeker met die breedband speakers als woofers :) dat het beter klinkt als de originele boxen geloof ik wel , deze tweeters zijn zonder filter echt veel activer ...

waar rook was, werkt nu iets niet meer
blackdog

Honourable Member

Hi, allemaal :-)

Aangezien het nu even over audio gaat laat ik even een oud audio project zien.

Het gaan om mijn 2 van mijn versterkers, achter iedere luidspreker stond een van deze versterkers.

Hier wat gegevens...
Ongeveer 80 Watt aan 8 ohm, voor zowel het midden als het hoog kanaal.
Voor het laag rond de 150 Watt aan 4 Ohm
Bandbreedte versterkerkanaal rond de 800Khz!
Volume in stapjes van 1dB + 10db Schakelaar, voor de volume verschillen op te heffen tussen Bas, Midden en Hoog luidsprekers.
Faselineair schijdingsfilter.
Plofvrij in en uitschakelen.
230V word "zacht" ingeschakeld, dus geen ploffende zekeringen :-)
State Variable filter in het laag kanaal
Zeer ruime voeding!!!

Met deze luidsprekers, 4x Kef B300, Prof Focal bas/midden (99db/Watt) en de DynAudio Esotar hoog (92dB/watt) haalde ik ruim 120dB
geluidsdruk aan de andere zijde van de huiskamer, hahahaha.
Ik heb wat gasten laten schrikken met wat test CD's met explosiefe geluiden.

Vooraanzicht van 1 kanaal, ik heb nooit de moeite genomen een net frontje te maken.
Heb het geheel met een special meetsysteem (MLSSA) afgeregeld en de instellingen genoteerd en het verder niet meer aan gedraaid behalve bij onderhoud.
http://www.bramcam.nl/Amp/001-Eindtrap-Alexander.JPG

Bovenaanzicht
http://www.bramcam.nl/Amp/003-Eindtrap-Alexander.JPG

Eindtrap printje
http://www.bramcam.nl/Amp/005-Eindtrap-Alexander.JPG

Powerfets midden en hoog versterkers
http://www.bramcam.nl/Amp/002-Eindtrap-Alexander.JPG

XLR uitgangsconnectoren en volume regelaars
[img]http://www.bramcam.nl/Amp/004-Eindtrap-Alexander.JPG

Energiefabriek
http://www.bramcam.nl/Amp/007-Eindtrap-Alexander.JPG

Faselineair scheidingsfilter met snelle opamps.
http://www.bramcam.nl/Amp/006-Eindtrap-Alexander.JPG

Schema scheidingsfilter
http://www.bramcam.nl/Amp/Faselineair-Scheidingsfilter.pdf

Schema Alexander Currend amp
http://www.bramcam.nl/Amp/Currend-Amp-Alexander.pdf

Als er verder vragen zijn dan hoor ik ze graag :-)

Blackdog

[Bericht gewijzigd door Henry S. op 13 augustus 2012 20:53:13 (2%)

Sometimes people don't want to hear the truth because they don't want their illusions destroyed
haasje93

Golden Member

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?
flash2b

Golden Member

@blackdog
Dat is een serieus heftige versterker, zowel kwa opbouw als vermogen! Leuk om te zien dat je zowel een elektuur print, zelf geëtste print maar ook gaatjes print gebruikt. Het zal wel een paar centen hebben gekost, maar dan heb je ook wat.
Ik zie dat er nog 2 potmeters ongebruikt zijn, is dat voor een geplande uitbreiding?

blackdog

Honourable Member

Ha die Flash2b

Die potmeters waren eventueel voor een toonregeling maar dit was niet nodig.
Wat ik al zij, ik had het systeem met een professioneel meetsystem afgeregeld en doordat ik voor ieder luidspreker een volumeregelaar heb was die toonregeling niet nodig.

Als extra eerst eens een plaatje van mijn buizen voorversterker die ik er bij gebruik.

Voorzijde voorversterker
http://www.bramcam.nl/Amp/002-Tube-Preamp

Achterzijde voorversterker
http://www.bramcam.nl/Amp/006-Tube-Preamp

Versterker trapjes
http://www.bramcam.nl/Amp/001-Tube-Preamp

Voedingskastje, voeding dus apart, nooit brom uit deze voorversterker gehoort...
http://www.bramcam.nl/Amp/008-Tube-Preamp

Overzicht binnenzijde, aan de rechterzijde de vergulde connectoren en de ingangsrelais
http://www.bramcam.nl/Amp/003-Tube-Preamp

Volume stappen verzwakker
http://www.bramcam.nl/Amp/004-Tube-Preamp

LM10 hoogspannings gestabiliseerde voeding en achterzijde tiptoetsen
http://www.bramcam.nl/Amp/005-Tube-Preamp

Sfeer plaatje, genomen in het donker, beetje bewogen :-(
http://www.bramcam.nl/Amp/009-Tube-Preamp

Zou die Genius het nog begrijpen wat hij 20 jaar geleden gebouwd heeft *grin*
http://www.bramcam.nl/Amp/010-Tube-Preamp

Volgende keer de transistor voorversteker...

Gegroet,
Blackdog

[Bericht gewijzigd door Henry S. op 13 augustus 2012 20:54:41 (3%)

Sometimes people don't want to hear the truth because they don't want their illusions destroyed
Tidak Ada

Golden Member

Netjes gebouwd. Lekker strak bedraad !!
Alleen jammer, dat die condensatoren de soldeerbout op verkeerde plaatsen hebben gevoeld bij het bedraden van die buizen (?).

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
blackdog

Honourable Member

Ha die Tidak Ada,

Tja het zijn alleen de randjes, is geen probleem voor de werking.
En ja, ik zou het toen ook netter willen hebben, maar geen ruimte voor.
Vooral niet met de Weller soldeerbout die ik toen had (12,5 mm)
De gene die ik nu heb, ook een Weller is een stuk dunner (7mm)

Tidak Ada, ik zal mijn leven proberen te beteren ;-)

Groet,
Blackdog

Sometimes people don't want to hear the truth because they don't want their illusions destroyed
Tidak Ada

Golden Member

Ach het was geen aanmerking, hoor, het doet wat alleen af aan de netheid en preciesie van de rest van je bouwsels. En dáárvoor sprak ik al mijn respect uit :)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
