Prachtig dingetje zo!

Nog iets meer toelichting? Hall-sensoren?

If you want to succeed, double your failure rate.

Ik zie de Hall Sensoren al zitten, op 12uur en 6 uur van de as. Die zwarte plastic dingetjes boven en onder de SMD weerstandjes.

Welke zijn het, de Alegro A3144 ???

[Bericht gewijzigd door flash2b op 17 september 2012 17:07:08 (24%)

@ Anne,

Ziet er goed uit! Tip, probeer de controller een kwartslag naar links te draaien. Dan kan het kristal gelijk tegen de PIC. Als je ooit problemen gaat krijgen, dan is het op de pinnen van de OSC. Maargoed wellicht heb je de PIC op max 4.0 Mhz. draaien. Een andere iets minder nauwkeurige oplossing is een keramische osc. De 2 R's zitten hier al bij in. Deze zijn ook in SMD verkrijgbaar van o.a. Murata.

Ik zie vanaf de PIC 5x R's naar massa lopen, wat is dat dan ?

Webshop voor Electronic Prototype | http://eProto.nl/

@ jochem; voor hall-sensoren verwijs ik maar naar google en wiki, ze doen het en dat is voldoende. ik heb er ook een hele tijd een optische sensor met onderbrekerschijfje opgehad maar dat verdrinkt in de regen, water in de sensor->geen signaal->einde voortstuwing

@Plano; waarom zou je problemen op de pinnen van de oscilator krijgen. ik heb er een 20Mhz kristal met condensatoren op zitten. de 5 R's naar massa is om de ongebruikte pinnen naar aarde te krijgen. vermindert storingsignalen. tzt bedenk ik wel eens wat ik daarmee kan doen. waarschijnlijk wordt dat een aansluiting naar de toerenteller op het stuur ofzo, of een datalogger. ik zie wel.

@flash2b; Alegro 1121LUA maar de 1122 en de 1301 ook geprobeerd met hetzelfde goede resultaat. enkel de magnetische window verschuift.

iets meer toelichting: hall-sensoren, PIC16F648A, 20Mhz, aansturing bobines door FET's. homemade software met vrij programmeerbare vervroeging, auto-cut off by stilstand (0 rpm) zodat je bobines niet verbranden, variabele bobine laadtijd zodat het totale energieverbruik vermindert. nu nog maar 0,15 ampere bij stationair ipv 2,5 ampere primaire stroom.

picbasic van crownhill, programma inschieten met de wisp.

groet Anne

waarom zou je problemen op de pinnen van de oscilator krijgen

De interne kristal-oscillator v/d PIC is waarschijnlijk --zoals bij een AVR-- weinig meer dan een inverter. De ingang daarvan is erg hoogohmig, waardoor het printspoor tussen kristal en ingang nogal storingsgevoelig is.
Om die reden plaats ik kristallen altoos zo dicht mogelijk bij de pinnen van de microcontroller.
Dat wil uiteraard niet zeggen dat het absoluut fout moet gaan, als de printsporen wat langer zijn.

Mooi printje, overigens! Eentje om in te kaderen ... o, wacht, het is al ingekaderd. :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

@ Anne,

Als ik EMC testen doe op een PIC applicatie dan is het grootste gevaar dat er spikes op de OSC komen. De WD timer stopt er dan mee, of de PIC begint opnieuw. Vandaar het kristal tegen de PIC plaatsen met een aardvlak erom heen. Heb je trouwens die 20Mhz nodig?

De ongebruikte pennen mag je trouwens direct aan massa gooien zonder weerstand. Sommige PICs hebben aan de poorten wake pullups, ik weet even niet of de '648 dat heeft. Ander punt, nu heb jij er geen last van, maar A versie's van PICs zijn in de regel gevoeliger dan zonder A. De -A duidt op een kleiner Die. Ik heb vaak proto's ontworpen zonder enige EMC problemen tot 2,5kV, later in de productie kwam er een -A versie (zijn ook goedkoper) en de hele PIC ging over de rooie.

Wat Hall sensoren betreft, een bekend type uit de automotive is de TLE 4905L van Infineon met een werkspanning van 3,8 tot meer dan 24 volt.

Idee voor de vrije pinnen: EEPROM met NFC voor draadloos optimaleren van de variables...

Webshop voor Electronic Prototype | http://eProto.nl/

@plano; als je een interrupt gestuurde teller laat meelopen om het toerental te bepalen heb je voor de directe methode, iedere omwenteling meten, de 20 Mhz wel nodig. Als je voor een indirecte methode gaat, meting uitspreiden over meerdere omwentelingen, dat varieert toch niet zo snel, dat kun je met minder Mhz af. Tot op heden werkt de 20Mhz naar behoren.

draadloos optimaliseren, aangezien de gemiddelde gebruiker er toch niets van snapt laat ik dat nog even achterwege maar een methode om een vrij programmeerbare curve vanuit je laptop (excel) erin te schieten staat wel op het programma. moet nog wel even uitvinden hoe dat moet.

groet Anne

Anne,

ST heeft een serie Dual Interface EEPROMs, M24LRxx. (4KB tot 64KB) Deze zijn I2C en voorzien van 13,56MHz NFC. Dus te lezen, schrijven met Smart Phone met NFC, of middels een andere reader/writer. ST heeft ook een low cost EVAL kitje, maar dat nummer heb ik even niet bij de hand. Ik heb voor de EEPROM al prijzen gehoord van 0,60 - 0,80 p/st. En ze zijn voorzien van een 32-bit password beveiliging.

Webshop voor Electronic Prototype | http://eProto.nl/

Ziet er strak uit, ik raad je wel aan om afschermlak of flux over je print te spuiten, of alle sporen te vertinnen tegen oxidatie. In een dergelijke omgeving kan je anders snel last krijgen van "doorgeroeste" sporen.

Meep! Meep!

Lak is voorlopig een aanrader, maar anne2 gaf al aan voor professionele printen te gaan, en die hebben natuurlijk een masker.

Op 17 september 2012 16:05:05 schreef anne2:
beter zal het niet worden muv professionele prints bij de printenboer. maar dat is voor later.

Desalniettemin is het ook dan een goed idee om, ook over je componenten, een laag conformal coating aan te brengen.

If you want to succeed, double your failure rate.
Tidak Ada

Golden Member

Wel leuke filmpjes voor "Blik op de Weg" >:) ... Maar ze lopen mooi !

http://s1233.photobucket.com/albums/ff390/lemans41/?action=view&curren…

Ik denk dat er uiteindelijk wel iets van PlastiDip over de print moet (Jochem was me voor).

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Intussen heb ik mijn laserprinter binnen (zie ook http://www.circuitsonline.net/forum/view/107204)
en ik ben eens gaan proberen hoe daarmee een nette frontplaat kan maken.
Het betreft hier geen plasticfolie methode zoals in de link hierboven,
Het geheel slaat hier op knip en plakwerk uit papier; voor de test gebruikte ik gewoon papier.
Voor de uiteindelijke versie gebruik ik gekleurd papier, de printer print alleen in zwart.
De blank metalen frontplaat zou ik eerst kunnen spuiten of kunnen beplakken met een gekleurde plasticfolie.
Daarop komen de kleine kadertjes van het front, het geheel word daarna nog eens beplakt met transparante folie.
Of dat allemaal wel zo gaat als ik hier schrijf zal ik eerst even moeten proberen.

http://www.uploadarchief.net/files/download/tn_front%20jpg1.jpg

http://www.uploadarchief.net/files/download/tn_front%20jpg2.jpg

"tijd" is een interpretatie van een bepaald moment op een bepaalde schaal. Het begin van tijd is ontstaan na het begin van het universum. Buiten het universum bestaat er geen tijd, het is slechts een dimensie.
Tidak Ada

Golden Member

Op 20 september 2012 03:11:54 schreef Martin V:
[....] De blank metalen frontplaat zou ik eerst kunnen spuiten of kunnen beplakken met een gekleurde plasticfolie. [....].

[afbeelding] Werkt niet

[afbeelding]

Of etsen met soda of NaoH. Geeft bovendien een betere hechting van de folie.
Je kunt de folie door een laminator halen om te testen of hij tegen hitte kan.
Als je aan geëloxeerd aluminium kan komen is dat natuurlijk nóg mooier !

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Mijn 'avond projectje'

http://i.imgur.com/Vlu25l.jpg

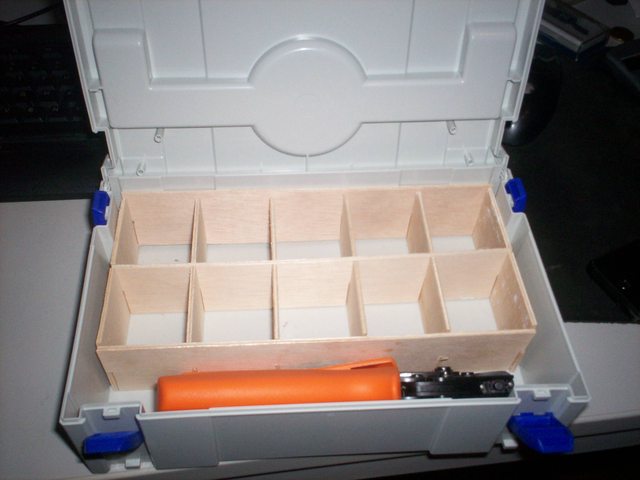

Ik was al een tijdje opzoek naar een betere manier om mijn krimptangen op te slaan. Uiteindelijk gekozen voor mini systainers van tanos. Alleen kon ik geen inserts vinden die passen bij deze tang (weidmuller pz6) dus heb ik zelf maar wat gemaakt van een rest stukje 3mm triplex.

Het is nog niet af, moet alles nog lijmen en het juiste kleurtje geven. Ook moet ik nog een passend stukje schuim voor in de deksel zoeken. En daarna iets soortgelijks voor mijn kabelschoen tang.

De Meubelmaker zegt :
10Punten, keurig gemaakt allemaal mooie halfhout verbindingen.

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

Sinds tijden weer eens aan een projectje toegekomen.

Touch schakelaars voor wat 12volt LED verlichting, gebaseerd op de nu inmiddels obsolete QT118.
Mosfet als last schakelaar, lekker compact, geen koeling nodig en geen zichtbaar helderheids verlies in de verlichting.

Twee printjes gebakken zodat het geheel langdurig betrouwbaar zou moeten werken.

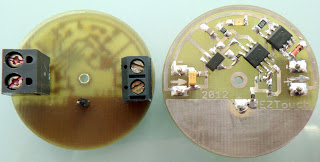

http://2.bp.blogspot.com/-kAmYOow396U/UGf7UOxfc4I/AAAAAAAABEU/UUCAKhMiRlc/s320/CIMG0493.JPG

Formaat is net wat kleiner dan een waxinelichtje zegmaar..
Kan nog veel kleiner maar dat is gewoon niet nodig voor deze toepassing.

Wat meer info: http://ezwolle.blogspot.nl/2012/09/capacitive-touch-sensors.html

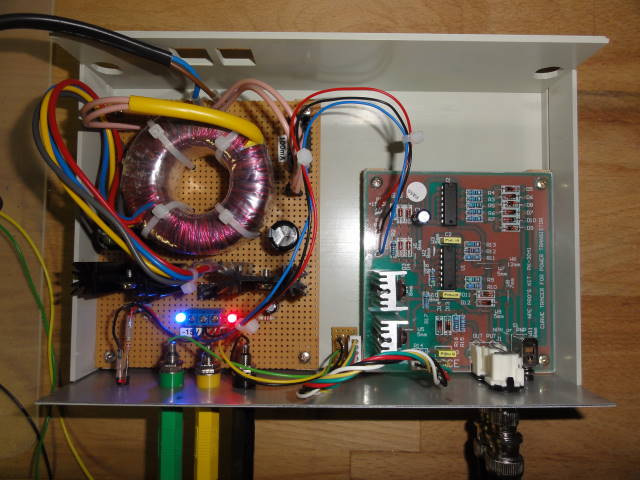

Van het weekend maar eens mijn Curve Tracer ingebouwd in een behuizing van een fax/modem switch.

Het is schema is grotendeels gelijk aan een Elektuur ontwerp uit december 1989 (890177). Een mooi ontwerp met maximaal 8 traces, overbelasting beveiliging, PNP/NPN ondersteuning en een goede refresh rate. Hij werkt alleen in het geleidende gebied van de transistor, dus niet in het 'sper' gebied. De voeding is een + / - 15V symmetrisch op basis van een 7815/7915.

http://www.uploadarchief.net/files/download/dsc05066_cleaned.jpg

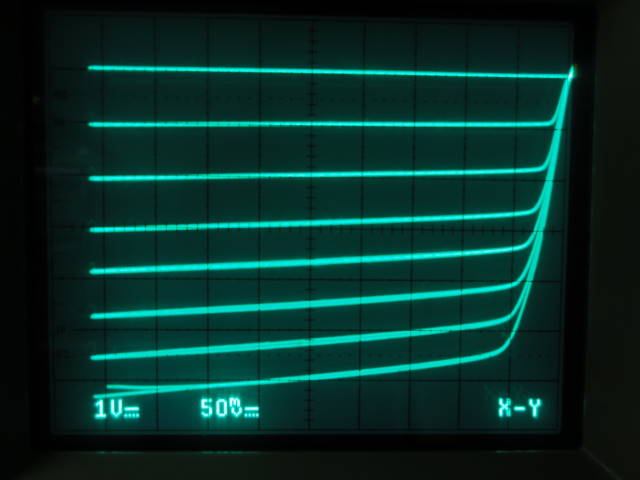

Hieronder de traces van een BD138 PNP transistor:
http://www.uploadarchief.net/files/download/dsc04937_cleaned.jpg

Niet opscheppen....
Je hebt hem voor de helft ingebouwd, je bent nog niet klaar :p

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

Foto van een dicht kastjes is niet zo interessant, toch?

kastje kan ook nog niet dicht want dan zit je netsnoer in de weg :-)

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

Ligt het aan mij of ziet die elco naast de ringkern trafo er raar uit aan de bovenkant... Net of er een deuk in zit.

Net kastje zo!

Mvg

Dat is een schaduw van de draadjes erboven, geen deuk het is een nieuwe elco.

@Gadget_inc
De trekontlasing aan de achterkant zit er nog niet op. Ik test al mijn bouwsels eerst gronding voor ik de zaak dicht gooi.

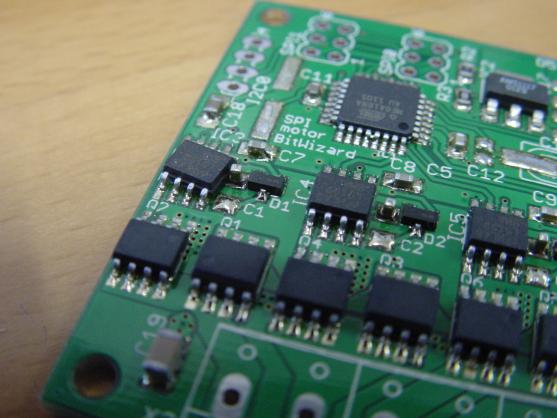

Je hoeft de chips toch niet helemaal PRECIES goed te zetten als je ze gaat reflowen? :-)
http://prive.bitwizard.nl/dsc04869_small.jpg
(Click voor groot).

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
fred101

Golden Member

Zit er gen short tussen de twee middelste pootjes van die vierkante postzegel ( atmel / altera ofzoiets)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Roches

Golden Member

En dan c1, c2 en c3... staan die nu rechtop, naast de scheve ic....

Domoticz en ESP8266, goede combo!!!
