the Story of a junk scope.

so i got this Tek 515A:

* defect
* no case !
* "for parts"

http://www.wellenkino.de/515A-2/1.jpg

Restoration, what else :-)

1.) washing + Reparatur.

http://www.wellenkino.de/515A-2/r2.jpg

Reparatur high Voltage + sawtooth /I/I/I = OK. cal

2.) I made him a new case :-)

I own a second 515A, this was the master for redesign the missing parts of the poor scope: both covers and the filter frame.

rebuilding a filter frame:
http://www.wellenkino.de/515A-2/r6.jpg

http://www.wellenkino.de/515A-2/9.jpg

http://www.wellenkino.de/515A-2/r7.jpg

http://www.wellenkino.de/515A-2/b.jpg

then redesign and buiding the covers:

http://www.wellenkino.de/515A-2/r3.jpg

test if this fits him ..
http://www.wellenkino.de/515A-2/r4.jpg

http://www.wellenkino.de/515A-2/5.jpg

ja!

give it to a powder burn painting company, make that blue please?

http://www.wellenkino.de/515A-2/r8.jpg

ja!

test if this fits him ..

http://www.wellenkino.de/515A-2/r9.jpg

ready for work. :-)

- Martin -

flash2b

Golden Member

Is dit een engels forum geworden? (has this become a English forum?)

Oh ik zie het al het is Duits-engels... Reparatur.... (:

Martin is een Duitse Tek verzamelaar met een heel mooie en grote Tektronix verzameling.

Wow, That rebuilding of the covers is done very nice.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Op 4 september 2014 14:21:55 schreef wellenkino:
[...]

my wife says: tooo much. (between 30 and 40)

- Martin -

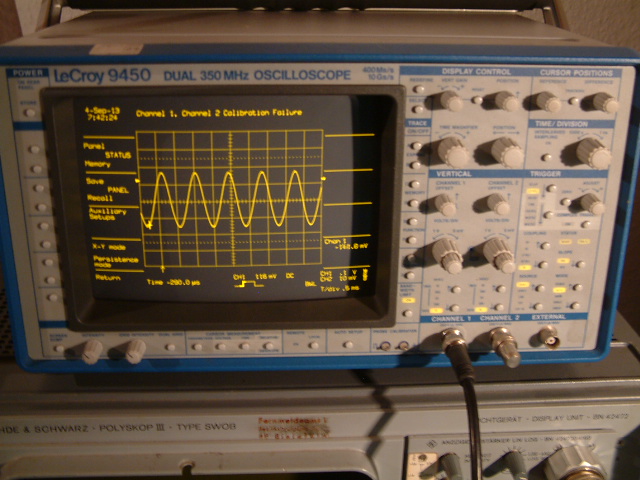

Le Croy 9450 DSO :-)

[afbeelding]

REPARATUR: I am searching 2 input modules for this Beauty, the 1M inputs are not working. 50 Ohms = OK

If you mean the HHZ406 module, someone from the the Yahoo user group “Lecroy Owners group”, has designed a HHZ406 replacement. (Dieter Frieauff.) It's in their file section, but to access it you need to join their group. (Or if you send me an e-mail I'll send you the files, click my nickname for my address) (it's not a plug-and-play replacement, but it's a lot better than unobtainium)

The "Leidse Makerspace" has the same 'scope, with a broken ADC card and a broken HHZ406. http://lukelectro.wordpress.com/2014/01/26/lecroy-9450-oscilloscope-re…

Sure is a beauty.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Op 4 september 2014 13:52:41 schreef maartenbakker:
[...]En dat is ook logisch, want met de knop naast het opschrift kan je kiezen of je hem te eten geeft of laat verhongeren ;) Wodka of Vodka is de transliteratie van een woord dat je exact zo spelt alleen met anders uitziende letters, wat watertje betekent, maar iedereen weet dat je een scope geen water moet geven :9

Helemaal niet bij stilgestaan dat het een functie van een knop betrof. Dan is het idd erg logisch dat het de aan/uit knop is :-)

In het NL schrijf je "?????" idd als vodka. En ik wist ook dat dat watertje betekend. Zo'n 15 jaar geleden dronk ik het ook nog :+
Alleen is het merk van die scoop dan echt Wodka, met een W?

Elke chaos kent zijn orde. Maar creër je orde, dan krijg je chaos.
Sine

Moderator

Op 4 september 2014 15:42:53 schreef wellenkino:
the Story of a junk scope.

so i got this Tek 515A: ......

http://www.gigawatts.nl/co/smile/worshippy_6x.gif

Woah !

ERG mooi metaalwerk, ik hoop niet dat je met de hand al die gaatjes aan het boren geweest bent !

En "Washing" ? De brandslang er op !?

Op 4 september 2014 19:10:49 schreef Nightwalker:
[...]

Helemaal niet bij stilgestaan dat het een functie van een knop betrof. Dan is het idd erg logisch dat het de aan/uit knop is :-)

In het NL schrijf je "?????" idd als vodka. En ik wist ook dat dat watertje betekend. Zo'n 15 jaar geleden dronk ik het ook nog :+
Alleen is het merk van die scoop dan echt Wodka, met een W?

W is de Duitse transliteratie, V de Nederlandse. In principe gaat het om dezelfde letter in het Cyrillisch schrift, maar veel andere talen kennen niet zowel de W als de V of spreken ze anders uit. Het is trouwens niet het merk hoor :9

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Op 4 september 2014 19:29:32 schreef Sine:
[...]

En "Washing" ? De brandslang er op !?

Inderdaad, meeste tektronix oscilloscopen werden zo gewassen, water met detergent spuiten, naspoelen met water, droog spuiten met perslucht, paar dagen drogen op 60 graden en dan door naar de service afdeling.

@wellenkino:
Very nice restauration and impressive collection! Mine is a bit smaller, two 547's a 544 and loads of older philips equipment. Not too much philips pm series collectors keeps the equipment price low ;-).

A byte walks into a bar and orders a pint. Bartender asks him "What's wrong?" Byte says "Parity error." Bartender nods and says "Yeah, I thought you looked a bit off."

U kunt van mij een GM2877 hebben

http://www.wellenkino.de/gm2877/001.jpg

the old sweeper is clean and working, tested by556:

http://wellenkino.de/gm2877/030.jpg

mooie groeten
Martin

[Bericht gewijzigd door wellenkino op 5 september 2014 13:31:43 (32%)]

Philips Voltage Stabilizer 7776

http://www.wellenkino.de/7776/7776-48.jpg

minimaal ingang 184V
maximale ingang 250V
output 220V 0,1%
belasting 10A, duur 30 minuten 15A
buizen: 5
systeem: transducer
Gewicht: 80kg

:-)

Kan nu pas antwoorden op je tip over de 305DMM TEK. Wellenkino... Thanks. Ga me er in verdiepen. Als ik vastloop wil ik graag bij je terugkomen hiervoor.
Groeten Fred

@wellenkino:
Thanks for the offer but I already have way too much equipement (can there be such a thing?) that needs my attention for the moment. Again thanks for the offer.

A byte walks into a bar and orders a pint. Bartender asks him "What's wrong?" Byte says "Parity error." Bartender nods and says "Yeah, I thought you looked a bit off."

Type 453 (Heerenveen Classic Tek, 50MHz, 13kg )

http://www.wellenkino.de/453/453.jpg

:-)

http://www.pa4tim.nl/wp-content/uploads/2012/03/453voor.jpg

This one is from 1965

http://www.pa4tim.nl/wp-content/uploads/2012/03/453datum.jpg

Why does yours have a R&S sticker on it ?

[Bericht gewijzigd door fred101 op 7 september 2014 08:27:07 (12%)]

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Rohde & Schwarz was de Duitse verkoop en service van Tektronix.

u have a portland 453, I have a NL.
Option 210H = IBM Label

[Bericht gewijzigd door wellenkino op 7 september 2014 09:38:32 (11%)]

wellekino, please send your email address to me. I have some questions about the 305DMM
Thanx
Fred

martin () wellenkino () de

:-)

[Bericht gewijzigd door wellenkino op 7 september 2014 17:14:13 (53%)]

DC V + mV Meter H&B T2001 met 5 VFD buizen

http://www.wellenkino.de/hb/hb.jpg

http://www.wellenkino.de/hb/hb3.jpg

:-)

Op 7 september 2014 07:21:49 schreef wellenkino:
Type 453 (Heerenveen Classic Tek, 50MHz, 13kg )

Slightly OT:

In de jaren 80 was Tek gevestigd aan de A32 in Heerenveen; zo ongeveer tegenover waar nu het Abe Lenstra stadion is. Het markante gebouw staat er nog (met "ZEBRA" erop).
Ik reed daar in die tijd vaak langs.

Weet iemand wat Tek in Heerenveen deed? Maakten ze ook scopes of was het alleen een Sales en Service Center?

Es wäre gut Bücher kaufen, wenn man die Zeit, sie zu lesen, mitkaufen könnte. (Arthur Schopenhauer) - The whole problem with the world is that fools and fanatics are always so certain of themselves, and wiser people so full of doubts. (Bertrand Russell)
Hewlett

Honourable Member

In Heerenveen werd inderdaad ook apparatuur gebouwd, vrijwel het gehele productie gamma van Tek inclusief scopen werd daar gebouwd. Je kon ook in Heerenveen terecht voor reparatie, calibratie en trainingen. Tek Heerenveen was een vrij grote locatie voor Tektronix en voor de omgeving Heerenveen zelf.

Je kunt aan de hand van de chassis nummers altijd gewaar worden waar Tek spullen gemaakt zijn. Tektronix codeerde de assemblage locatie in de chassis nummers; apparatuur gemaakt in Heerenveen heeft een chassis nummer welke met een 7 begint. Dit geldt ook voor andere productie locaties: chassis nummers beginnende met een B of een 0 kopen uit Beaverton (hoofd locatie Tektronix USA in de staat Oregon), met een 1 uit Saint Peter's Guernsey (toenmalige high-tech industrie tax free zone), met een 2 uit London (Hoddesdon), met een 3 uit Japan (productie locatie samen met Sony) en met een 7 uit Heerenveen. Geen van deze toenmalige locaties met uitzondering van Beaverton zijn tegenwoordig nog actief.

HamRadio PA2HK // Keep Calm and Carry On.

Op 9 september 2014 11:19:55 schreef Hewlett:
[ .....Geen van deze toenmalige locaties met uitzondering van Beaverton zijn tegenwoordig nog actief.]

Bedankt!
Ik woonde inderijd in de regio Heerenveen en kan me vagelijk herinneren dat de komst van Tek daar met nogal wat klaroengeschal werd begroet (grote werkgever, high-tech). Ook de lokale gemeente en provincie hebben het vestigen van Tek in Heerenveen behoorlijk financieel ondersteund. Jammer dat het feestje maar een beperkt aantal jaren heeft geduurd.

Es wäre gut Bücher kaufen, wenn man die Zeit, sie zu lesen, mitkaufen könnte. (Arthur Schopenhauer) - The whole problem with the world is that fools and fanatics are always so certain of themselves, and wiser people so full of doubts. (Bertrand Russell)

Op 9 september 2014 11:19:55 schreef Hewlett:
chassis nummers beginnende met een B of een 0 kopen uit Beaverton (hoofd locatie Tektronix USA in de staat Oregon)

B0 = Beaverton, Oregon
0 = Portland, Oregon

Service Scope, ~30 buizen, Tek 310A

Het ontwerp Chaasis van 310A is de beste die ik ooit heb gezien

http://www.wellenkino.de/310A/310a.jpg

-----------------------

Heerenveen Tek 585A no 15

http://www.wellenkino.de/585A/585a-15.jpg

:-)

[Bericht gewijzigd door wellenkino op 9 september 2014 20:18:02 (12%)]

RAAF12

Golden Member

Op 9 september 2014 11:19:55 schreef Hewlett:
In Heerenveen werd inderdaad ook apparatuur gebouwd, vrijwel het gehele productie gamma van Tek inclusief scopen werd daar gebouwd.

Ik kende iemand die daar werkte (veel uitzendkrachten zaten er) er werden geen printen gemaakt die kwamen uit de USA. Dus voornamelijk assemblage, afregelen en reparatie werd er gedaan.

Philips Voltage Stabilizer 7776

Zo'n bakbeest heb ik ooit ook gehad, is al lang weg ivm volume en gewicht. De voorplaat met de meters slingert hier nog wel ergens rond.

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.
Shiptronic

Overleden

Op 14 september 2014 17:50:00 schreef Seb-PCB80:
Ik was al een tijdje op zoek om mijn lab uit te breiden met een scoop.
Had tot nu toe enkel een soldeerbout,een multimeter en een zelf gemaakte regelbare voeding.
Nu heb ik vandaag wat meer grief gevonden om stilletjes aan mijn lab uit te breiden ;)
Het is wel redelijk oud grief en toch nog 25 eu voor alles samen mogen neer tellen maar ja.
Ik heb daar voor een Oscilloscoop 15 Mhz, regelbare voeding, digitale multimeter, audiogenerator en 2 signaal generatoren.
Hier een fototje van mijn buid
[afbeelding]

Ik weet de scoop is maar een 15Mhz philips PM 3206, maar voor al eens wat mee te experimenteren zal dit wel voldoende zijn ;)
later nog uitkijken voor een betere.

€ 25,-- is een prikkie.Leuke spulletjes.

[Bericht gewijzigd door Henry S. op 15 september 2014 17:34:11 (91%)]
