Je mooiste meetapparatuur. Deel 7

Vandaag in la Louvière geweest en een Gertsch ratio transformer gekocht. Kan ik nauwkeurig wisselspanning delen.

Info: http://www.ciphersbyritter.com/RADELECT/RATIOTRN/RATIOTRA.HTM

Een RT-5, de standaard low voltage, high frequentie versie. Maximale ingangsspanning is frequentie afhankelijk. Hoe hoger de frequentie, hoe hoger de spanning mag zijn. Gekocht voor weinig van een Brit die duidelijk geen zin had om het ding mee terug te zeulen. De kast is bom-proof zeg maar.

5 decaden en een potmeter om af te stellen.

Binnenkant is simpel: 2x trafo en een aantal schakelaars.

Ik heb ook nog een 5 decaden Kelvin-Varley divider gekocht van dezelfde Brit, daar zitten "echte" schakelaars in. Maar daar is wat meer werk aan.

Edit: Muirhead K-175-E, 5 decaden, 10k. Waarschijnlijk is één weerstand kaduuk van de 4e divider. Meet 142 ipv 8 ohm.

Mooi ding. Wat voor KV divider heb je gevonden ?

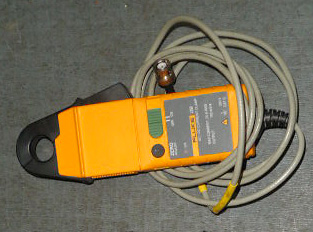

Ik heb voor € 18,- deze Fluke ac-dc stroomtang op de Lichtmis gescoored:

De vorige eigenaar heeeft er alleen een kabeltje met een BNC ponnector aan gehangen. Ik weer niet of dat niet beter naar deoriginele connector kan worden teruggebracht. Hij meet volgens specoficatie tot 200kHz.

Mischien eens een keertje testen bij Fred's IJkwezen?

Als het een Fluke i30 is (plaatje is tamelijk klein) dan zeggen de specs tot max 20KHz. Nieuw is het een prijzig gevalletje.

Om te controleren of hij nog goed meet lijkt me niet zo moeilijk. Een regelbare DC voeding in CC mode, 1A door een banaan snoer, clamp erover en meten maar. Voor AC zou je dezelfde aanpak kunnen doen.

Ik zou de BNC vevangen voor een dubbel banaan stekker. Als je met BNC weer aan de gang zou willen kan je een banaan naar BNC adapter gebruiken, dat werd bijgeleverd.

Als ie nog goed is, heb je een hele goede koop gedaan !

Oeps, nulletje te veel getikt

Ja, het is inderrdaad een i30. Wel oude serie, die tot max 20A rms gaat. De nieuwere gaan tot 30A

Ja, ik weet wat de Fluke prijs is....

Ik heb een Tektronix 2205 en een Tektronix 465B

Afbeeldingen zijn niet van mij.

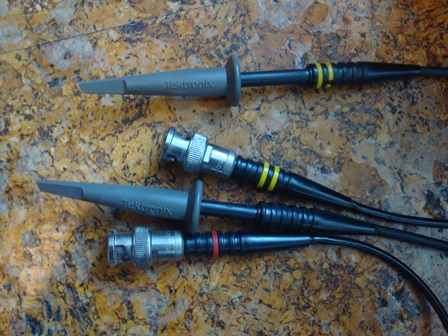

Ik heb een setje P6200 en een setje P6100 probes. Verder heb ik een functiegenerator, een heropgebouwd ding dat op mijn school bij het afval lag en in overleg is meegenomen. Geeft een aardig uitgangvermogen!

Verder krijg ik deze week een bouwpakket van een µcurrent meter binnen.

Tidak, je bent welkom. Je kan zo'n stroomtang met een lagere bekende stroom testen door er meer windingen om te leggen (bv 50). Fluke verkoopt daar speciale spoelen voor maar dat kun je ook zelf maken.
http://us.flukecal.com/products/accessories/options/5500acoil

Hij functioneert zoals het behoort!!

Of er afwijkingen in zitten kan ik nog niet zeggen. Daar moet ik een goede referentiemeter voor hebben of een van mijn meters bij IJkbureau Snijders ijken.

@necessaryevil:
Mooi scoopje! Ik heb hier zijn storage broertje (466), maar daarvan moet ik de ventilator reviseren.

Op 29 september 2014 13:56:07 schreef necessaryevil:
Ik heb een Tektronix 2205 en een Tektronix 465B

Als die zo'n mooi scherpe trace heeft als op de foto ben je spekkoper!

Ah, zo een 465 heb ik ook, fijn ding...

Audio Analyzer Wandel&Goltermann SPM11+SPMZ111

= selektive level meter bandwith 8 or 40Hz, with low distortion low noise tracking generator PSE11,
SPMZ111 is the lin/log sweep controler for spm11, with XY out for plotters. Goes 15Hz up to 200kHz

Test frequency range, levels, K2, K3, D2 and so on

Op 29 september 2014 17:32:04 schreef RAAF12:
[...]
Als die zo'n mooi scherpe trace heeft als op de foto ben je spekkoper!

Ik zal eens kijken voor wat echte foto's. Ik heb voor m'n Tektronix 465B 50 euro betaald, de Tektronix 2205 heb ik gratis gekregen.

//edit

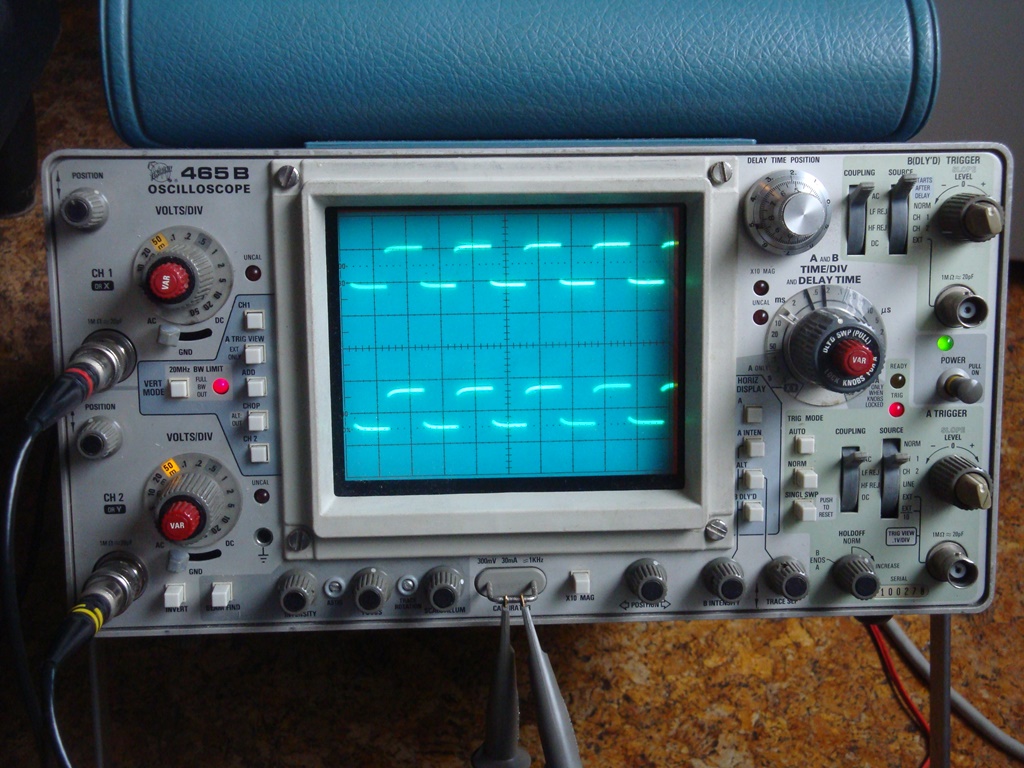

Foto met 'foute' probes:
http://www.uploadarchief.net/files/download/96s.jpg

[Bericht gewijzigd door Henry S. op dinsdag 30 september 2014 19:41:25 (1%)

Dat ziet er prima uit!

Tektronix 465 B, wat heb ik daar uren mee gesleten! 3 jaar geleden heeft het management in al hun "deskundige wijsheid" besloten om ze te vervangen door iets moderners. Het enige dat aan die nieuwe toestellen verslijt is de "autoset". Geef mij dan maar mijn eerste echte liefde 465B. Slechts 50 euro? Waar heb je die dan vandaan?

Mooie Tek.

@necessaryevil
Wel de probes afregelen.

Ja, ik had 'verkeerde' probes, die je niet eens kon afregelen. Het gekke is dat die ondingen wel connectoren van een paar tientjes per stuk er aan hebben zitten. Ik heb nu een paar P6100 probes en een paar P6200 probes van ebay. De oscilloscoop kwam van de TU delft. Werd door studenten elektrotechniek verkocht voor de TU. Ze hadden 'm eerst te koop voor 35 euro, maar na een toespraak van een professor is dat 50 euro geworden.

Sommige probes lijken niet compenseerbaar maar zijn het wel. Op heel speciale (RF) probes na, heb ik nog nooit probes gezien die het niet zijn.

Sommige probes lijken niet compenseerbaar maar zijn het wel.

Verklaar u nader. Zit het schroefje dan verstopt ofzoiets?

dit zijn de probes waarvan ik denk dat ze niet afregelbaar zijn:

De connectortjes die er aan zitten zijn wel heel duur (opgezocht bij farnell), iets van 30 euro ofzo. De prijs en jou opmerking doet mij erg twijfelen aan mijn conclusie dat de probes prullen zijn.

Ken jij die dingen in de afbeelding?

Fred heeft gelijk. Alle :10 probes die ik ooit gezien heb kon je afregelen.

Hi Heren,

Misschien zijn het 1:1 probes, volgens mij horen de probe tips niet bij deze probes....

Gegroet,
Blackdog

Blackdog, ik dacht dat de scoop stond op 50mV/div.
Vandaar geen 1:1 probes.

Hi René,

Uhm, dan klopt er toch helemaal niets van, of zit ik vanmiddag echt te snurken?

De waarde op de scoop "300mV" geld dit voor een 1:10 probe?
Zoja, dan moet de grote van van de trace 6 div. zijn.

Als het niet zo is, klopt er volgens mij ook niets van.
Zoals de eigenaar al zegt "foute" probes

Ik zie zo snel geen verkeerde instellingen op de scoop.

Gegroet,
Blackdog

Ik heb er twee die hier heel erg op lijken. Die zaten bij een 75 MHz Philips scoop. Het zijn wat vreemde dingen. Het 3dB punt ligt rond de 50 MHz (even heel snel testje).

Ze zijn 5X, wat natuurlijk ook al een ongebruikelijke waarde is.
En zijn trace lijkt 60mV aan te geven en dat x5 is 300mV dus ik denk dat het de zelfde zijn.

Op 1 Mhz zijn de mijne recht met overschoot. Zijn scoop staat wel op 20 MHz BW limmit en op AC koppeling.

[Bericht gewijzigd door fred101 op woensdag 1 oktober 2014 16:31:32 (30%)

De probes zijn probes zonder een Tek compatible read-out pin op de BNC; de scoop kan dus niet weten of het een 1:1, 1:x probe betreft en neemt neemt dan een 1:1 instelling aan.

Je kan ook even met de Ohmmeter meten of er een serieweerstand in de probe zit.
