Ik heb zins enigentijd ook weer iets moois in mijn bezit gekregen. (Ja hij was gratis) Een Tektronix TDS 320 Alleen nog even uitzoeken hoe hij werkt en wat hij allemaal kan :)

http://www.fotoarchiefje.nl/Share/CO/Fotos/Tektronix%20TDS%20320%20t.jpg
*Klikbaar*

www.tinuselectronics.nl Because DIY Electronics Matters!!!!

mooie scope Tinus, we hebben hem jaren gebruikt, erg betrouwbaar en eenvoudig te bedienen.. Veel plezier met het fraaie instrument..

Tidak Ada

Golden Member

Die geeft een instabiel histogram. Da's niet best, maar ik wil me er wel over ontfremen hoor >:)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
RAAF12

Golden Member

Op 29 november 2014 22:52:24 schreef Tinus016:
Ik heb zins enigentijd ook weer iets moois in mijn bezit gekregen. (Ja hij was gratis) Een Tektronix TDS 320 Alleen nog even uitzoeken hoe hij werkt en wat hij allemaal kan :)

[afbeelding]
*Klikbaar*

Mooi! Hier staat de user manual. Kan je gelijk kijken aan de serial prefix of ie in ons Friesland gemaakt is!

Remember H=HEERENVEEN

http://www10.ujaen.es/sites/default/files/users/ingele/manua...tds310.pdf

edit hieronder haha 1 minuut sneller <G>

Leuk ding Tinus!
Kom bijna in de verleiding er ook een te kopen.

Zoek even op net naar 'tektronix tds320 instruction manual' en je hebt zomaar een handleiding.

Bedankt :) Hoop er veel lol aan te beleven, Moet hem eerst maar eens schoon maken hij is nogal stoffig van binnen. De manual ik zal ook eens bekijken bedankt hier voor. Zal ook even kijken of hij in Herenveen gemaakt is, zou wel grappig zijn.

@Tidak, is het echt zo erg? ik ging er van uit dat hij daar mee aangeeft dat het signaal niet stabiel was of zo iets. Zal de manual een door spitten.

www.tinuselectronics.nl Because DIY Electronics Matters!!!!
RAAF12

Golden Member

Haha, niet zo serieus, op zaterdagavond (blurp) liggen de grapjes op de loer. TA probeert je op slinxe wijze een Tek te ontfutselen <G>

Tidak Ada

Golden Member

Nee hoor, dat was alleen maar jalouzie :D

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

7D01 Logic Analyzer Plugin + DF2 Display Formatter

http://www.wellenkino.de/7D01/1.jpg

:-)

[Bericht gewijzigd door wellenkino op 30 november 2014 21:31:03 (12%)]

Tidak Ada

Golden Member

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
RAAF12

Golden Member

En die kwam van rechts <G>
Mooi apparaat een echte dual beam. Helaas heb ik niet zoveel met verzamelen <G>

[Bericht gewijzigd door RAAF12 op 30 november 2014 23:26:34 (27%)]

guidob

Overleden

En dan nu de hamvraag, heb je probes bij die LA?
Anders is het niet echt bruikbaar...

guidob

Overleden

Om bij het 7xxx thema te blijven, m'n 7L5 heeft option25 erbij gekregen.
Een tracking generator.

http://members.home.nl/baltusg/Opt25_1.jpg

Ik moet de zaak nog afregelen, maar eerst maar eens de elco's vervangen van het mainframe. Het wordt eens tijd om "bulk" te bestellen voor alle mainframes. Heb ook nog een 5xxx opknapper staan met compleet gare elco's, maar ook met een mooie plug-in.

Ik heb maar één extender gebouwd (en heb een printje voor een tweede), dus maar wat anders verzinnen. Denk dat ik ga proberen de 7704A te splitsen en het bovenstuk dan wat verdraaien. Dan kom ik aan de trimpots van de 7L5. De extender dan gebruiken om de tracking generator aan te sluiten, kan ik die ook afregelen. Op het plaatje staat die er zo'n 2dBV naast, maar het is veel slechter bij 50Ohm.

Voor de voeding moet er een printje in de 7L5 worden geplaatst:

http://members.home.nl/baltusg/Opt25_2.jpg

De option plug-in kwam niet alleen, er zat een tweede 7L5 bij :)
Helaas is de freq span/div knop kapot. Zit een ledje in (een aantal in serie in een heel klein huisje), een wieltje met gaatjes en een foto detector. Mechanisch een ramp om goed te krijgen, maar de led is ondertussen overleden. Het is "fly by wire", dus de knop vervangen met een moderne controller is een optie. Maar voorlopig even bij de reserve spullen gelegd. Het mainframe is zo'n NAVY uitvoering zonder readout, een kruising tussen 7403 en 7603. Dead as a dodo, maar wellicht goed als parts unit. Staat onderaan de prio lijst ;)

flash2b

Golden Member

Ik heb weer een nieuwe multimeter en deze keer is het een Gossen Metrawatt MetraHit 29S.

Het is een 5 3/4 digit meter met 310000 count. Eigenlijk ongelovelijk dat dit als handheld wordt gemaakt want dat zie je meestal alleen bij bench modellen.

In de 'auto select' stand schakelt hij automatisch tussen AC of DC spanning, continuiteit of weerstand. Een soort tante truus stand!

Het leuke is dat deze ook geschikt is voor vermogen metingen en dus spanning en stroom tegelijkertijd kan meten en loggen.

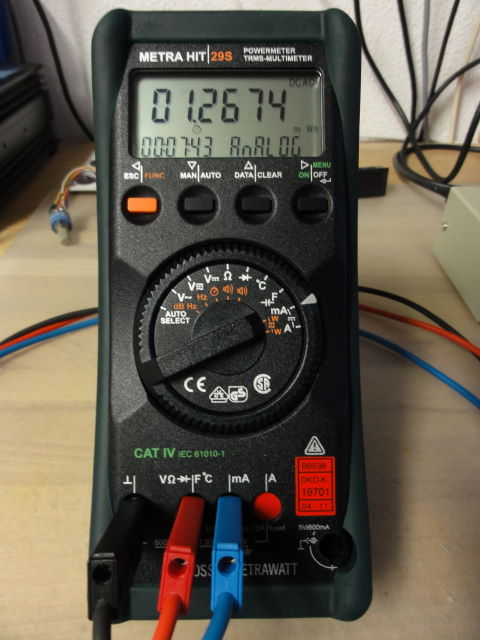

http://www.uploadarchief.net/files/download/dsc09050_cleaned.jpg

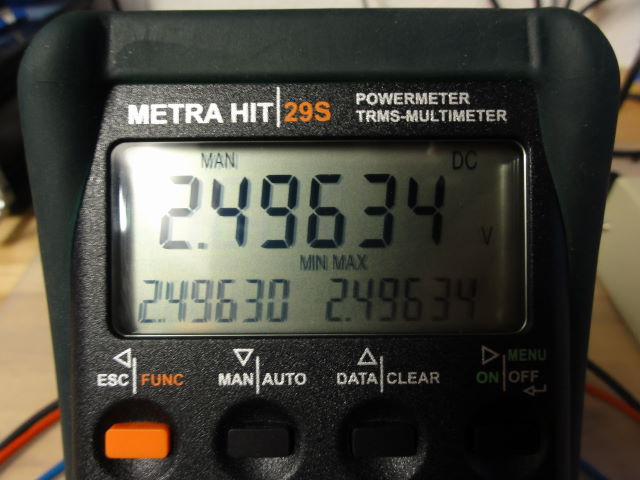

De triple display functie is ook handig voor min/max of Spanning/Frequentie metingen:
http://www.uploadarchief.net/files/download/dsc09052_cleaned.jpg

Al met al een handige meter en mijn vierde MetraHit naast de 16S, 16U en 22S die ik al had.

Misschien dat ik ooit nog een MetraHit 30M koop (1200000 count) maar die kom je maar zelden tegen.

blackdog

Golden Member

Hi,

Zal ik dan ook maar even...

Vandaag binnen gekomen, 2x weg geweest voor Kalibratie en nu goed.
Hij kan weer mee tot 30-December 2015 :-)

http://www.bramcam.nl/Diversen/3458A-02.png

Gegroet,
Blackdog

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"
flash2b

Golden Member

Een Agilent met een echte KeySight sticker... cool ! :9~

Wat een topper en echt iets voor jou.

Ik moet me maar met 5 3/4 digit behelpen terwijl jij 8 1/2 digit kan zien. :'-( (ok, 6 1/2 digit is mijn max op mijn Fluke 8845A).

Hewlett

Honourable Member

Mooi meterje Blackdog. Binnenkort ook maar eens een echte 8.5 digit aanschaffen.... :-) eerst maar eens echt tijd voor de hobbie hebben en een paar bestaande projectjes afmaken (meer jaren plan op z'n best).

Ik zie geen calibratie stickers op het display. Dat is mooi! Goed om de zien dat de Duitsers die de 8.5 digits bij Keysite/Keysight calibreren discipline hebben om de stickers niet op de display te plakken... Ja echt! Ze zijn er die dan later bij een hercalibratie de stickers er met een schroevendraaier/plamuurmes hillbilly style er af te pleuren. Zie Fluke bovenop :-)

Mooie Metrawatt Flash! Ook een indrukwekkende meter, die je dus wel lekker mee kunt nemen en niet een 1 uur op moet warmen :-)

HamRadio PA2HK // Keep Calm and Carry On.
blackdog

Golden Member

Hi Heren,

flash2b
Ik vind dat mooie meters van Gossen Metrawatt.
Vroeger heb ik nog met het Analoge spul van hun gewerkt.

Bijna alle metingen kan je daar goed mee doen, je hebt normaal gesproken geen 3458a nodig :-)
Dat is een van de "standaard" meters samen met de Fluke 8508a.
Omdat ik uiteindelijk referenties wil gaan aanbieden, (verkoop) heb ik hier in het LAB een goede meter nodig die als Ref kan dienen.

Ik kan je zeggen dat de andere 6,5 digits hier binnen 2 PPm gelijk zijn op het 10 V bereik :-)
De Tektronix binnen 1PPM, dit een jaar na Kalibratie.
Oja de onzekerheid van de Kalibratie van een 3458a is +-3PPM!!!
Het is bijna altijd een factor 5 beter dan die 3PPM.
Ik zal als ik er tijd voor heb hier op het forum eens een aantal zaken opsommen wat er nu mogelijk is aan "nauwkeurigheid"
Iets echt op 1PPM DC nauwkeuring afstellen is niet heel moeilijk.
Maarde zekerheid krijgen dat het t.o.v. een Josephson Array het echt binnen 1PPM is, is normaal gesproken onmogelijk.

Hewlett
Hoe bedoel je "1 uur opwarmen" ik weet van de vorige eigenaar, dat als je de eindstabiliteit van de 3458a wilt bereiken, dat hij dan 18 a 20 uur moet aanstaan.
Heb daar mooie grafieken van gezien van 4 stuks 3458a in 1 tabel.
Mert deze lange "Power On" zit je dan weer binnen een paar tienden van een PPM van de vorige keer dat hij langere tijd had aangestaan.
Natuurlijk wel bij konstante LAB temperatuur.
Oja, volgens het rapport wijkt de meter ongeveer 0,2PPM af na kalibratie.
Wil je snel meten met een goede nauwkeurigheid, dan koop je een 34461a van Keysight, meestal binnen 15 minuten is hij "rustig"

Wat betreft de stickers, tja, ook bij kalibratie bedrijven werken boeren, < laten de echte boeren zich niet aangevallen voelen, daar heb ik veel respect voor.

De stickers op de Fluke meters zitten daar met opzet, die dekken de schakelaar af waarmee je het meetinstrument in de kalibratie mode zet.

Gegroet,
Blackdog

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"
blackdog

Golden Member

Tja, ik kan het niet laten...

Nog een aanwinst voor mijn meetinstrumentarium...
De "Referentie Bakker-01" ;-)

Ik ga hier een controler voor maken zodat ik de temperatuur kan instellen zeg tussen 25 en 60 graden.

Hierdoor kan ik dan vrij goed zien, wat de gevoelig is voor temperatuur varieties van de referenties en ovens die ik maak.

Eerste plaatje van mijn diepte investering...
Vooraanzich in de "uit" toestand
http://www.bramcam.nl/NA/OVEN-CAL/Tomado-02.png

Deurtje open in de "aan" toestand
Kijk ze gezellig gloeien!
http://www.bramcam.nl/NA/OVEN-CAL/Tomado-01.png

Oja, de investering in de hardware was: 19,99 bij de Blokker.

Gegroet van de koekenbakker,
Blackdog

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"

Ook handig voor een warme snack. (zonder NTC) ;)

Tidak Ada

Golden Member

Ziet er lief uit!
'k Zou er wel een 'molentje' in plaatsen om de warmte goed te verdelen. Liefst ook een metaalplaat aan de voorkant.
Ik merk bijvoorbeeld ook aan onze huishoudoven, dat die vlak bij de ruit veel koeler is dan achterin!
En als het te doen is, wat glaswol tussen binnen- en buitenwand (scheelt ook verbrande vingers >:)).

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Op 6 januari 2015 16:11:35 schreef Tidak Ada:
En als het te doen is, wat glaswol tussen binnen- en buitenwand (scheelt ook verbrande vingers.

Ik ga voor steenwol, maar ieder z'n smaak.

@blackdog.
Mooi 'opstapje' naar SMD-oven.
