Zover ik weet: DPO = digital phosfor osciloscope. Dus met CRT, ik neem aan dat jij iets anders bedoeld.

edit, Rene zegt het al. Ze hebben een trace die in intensiteit varieert

[Bericht gewijzigd door fred101 op 7 augustus 2013 14:00:39 (27%)]

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

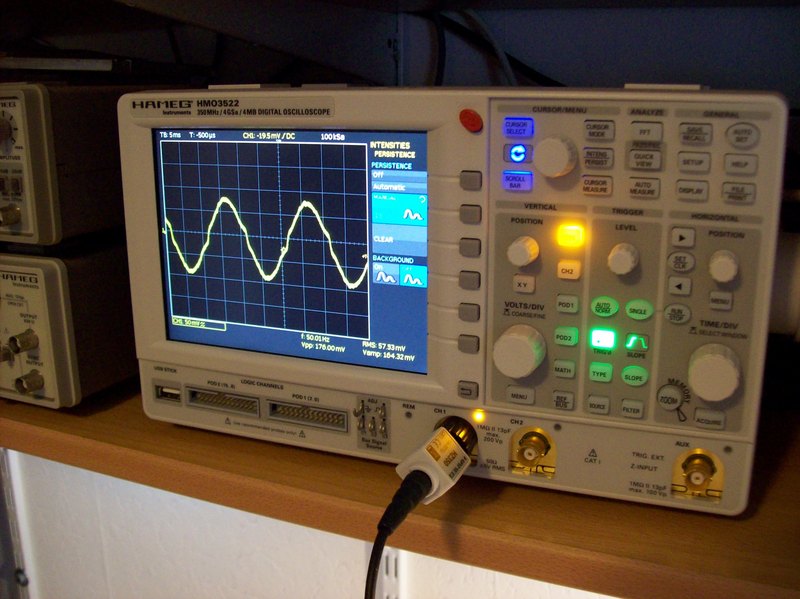

Fred, Tek heeft DPO zonder CRT.

http://www.uploadarchief.net/files/download/hameg2%20004.jpg

Er komt wel mooie meetapparatuur langs!
Ook niet Hameg. ;)

[Bericht gewijzigd door rbeckers op 7 augustus 2013 14:18:48 (23%)]

blackdog

Honourable Member

Hi Heren,

Nu weer even terug in de tijd, deze is ook mooi.
Wil je alleen 1 frequentie meten dan is deze HP 3410A een mooie.
Gaat tot 3uV volle schaal en tot 60Khz.
Een PLL lockt op je te meten frequentie die je insteld en bijna alle ruis/stoorsignalen worden onderdrukt.
Je moet wel leren hoe hem in te stellen, het is een beetje handen/voeten werk :-)
http://www.bramcam.nl/HP3410a.jpg

En hier twee stuks waar ik nog wat werk aan moet doen.
Een PAR 113 Pre-Amp met een gain van max 10.000x en schakelbare filters.
hij gaat dus van symetrisch naar a-symetrisch.
Hij kan ook uit batterijen gevoed worden.

Let op de text boven de ingangen, en om het spannend de maken, hebben ze nog extra tekst op de onderkant van het meetinstrument geplaatst.

En er boven staat een mooie HP 7562A logmeter, met 80dB bereik op één schaal.
Loopt van DC tot 100Khz en werkt met een thermische converter.
Er zit ook een oventje in dus deze moet natuurlijk even opwarmen.
http://www.bramcam.nl/PAR+LOG.jpg

Dat was mijn lading wat vreemde meetapparaten.

Gegroet,
Blackdog

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"

http://www.pa4tim.nl/wp-content/uploads/2011/04/hp4329voor.jpg
uit de zelfde tijd, een source meter van HP, heb ook nog een swr meter uit die reeks.

http://www.pa4tim.nl/wp-content/uploads/2010/11/HP415E_1.jpg

[Bericht gewijzigd door Henry S. op 13 augustus 2013 18:16:32 (2%)]

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

De kerstman rijd een wit bestelbusje en komt niet alleen in de wintermaanden.

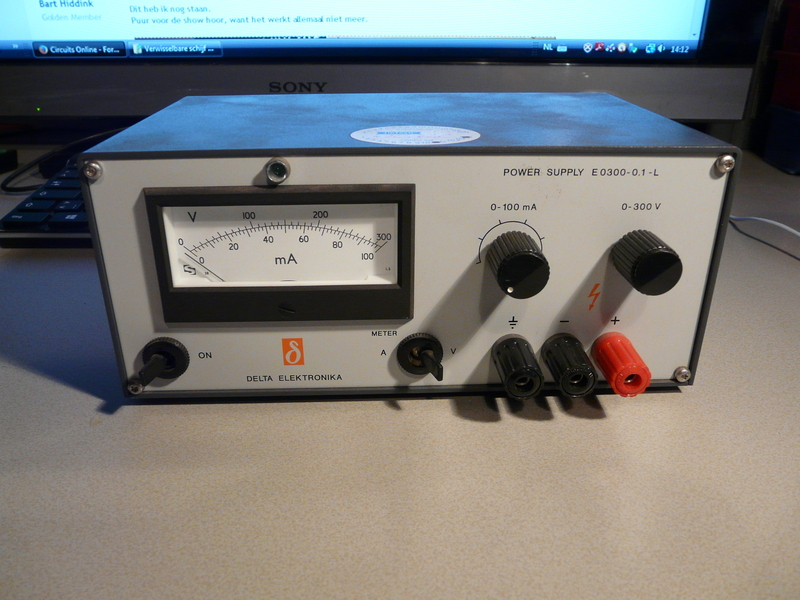

Vandaag heb ik deze binnengekregen een delta D300-0,1L ik heb er een tweede bij gekocht zodat ik zo nodig zendbuizen kan meten tot 600 volt.

http://www.uploadarchief.net/files/download/p1260692.jpg

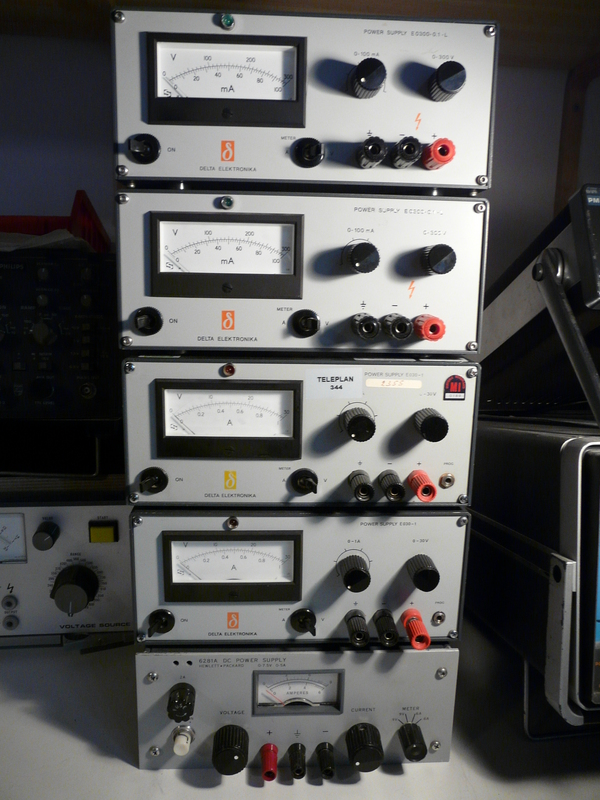

Even een sfeerfoto, excuses voor de belichting. Ik moet nog wat lampen onder mijn plank monteren.

http://www.uploadarchief.net/files/download/p1260689.jpg

[Bericht gewijzigd door Henry S. op 13 augustus 2013 18:16:52 (2%)]

expert in percussive maintenance

Dat is een aardige toren,

Lekker stapelbaar zo allemaal hetzelfde formaat.

Nog even en dan zit je aan het plafond.
Mooie materie de " DELTA ".
MVG Gerard.;)

soms zoekt men te diep in het EENVOUDIGE.
Tidak Ada

Golden Member

:9~ Het lijkt wel dweilen met de kraan open, hier.... :9~

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Aardig stapeltje naast die Philips? scoop en funktiegenerator?

Is die scoop ook Philips? De onderkant/steun lijkt wat anders..?

If you want to succeed, double your failure rate.

Op 13 augustus 2013 15:09:46 schreef Jochem:
Is die scoop ook Philips? De onderkant/steun lijkt wat anders..?

Jup een PM3233 dubbelstraals 10mhz.
Ik heb daar normaal een Tek 515A staan maar voor sommige metingen heb dual channel nodig. iets wat de tek niet heeft,helaas. en om daar een van mijn 500 mainframes neer te zetten, dat houd de tafel niet.

Links een Pulse gen 50mhz van de CO stand. daaronder Een 1KV voltage source van Fred 101 gebruikt ik voor het meten aan Condensatoren op lekstroom. Ik heb op het moment de data dynamics 50mhz Pulse gen van Fred nog op de kast. Alleen dat ding is echt onhandig groot met 19 Inch 3U

Boven de scope is overigens een Philips 4.5 digit Benchmeter. gekocht op rosmalen.

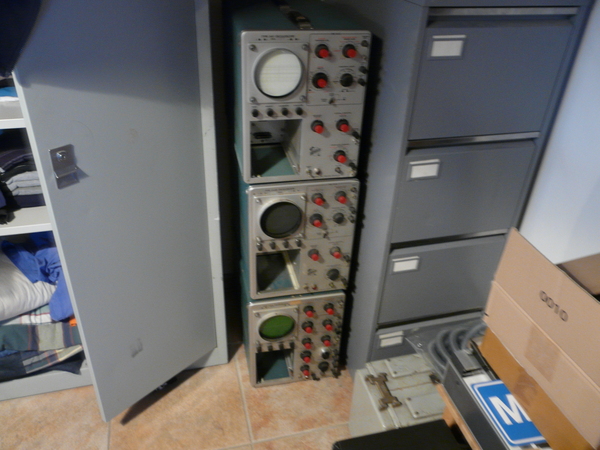

Nog even mijn voorraad straalkachels. Als ik dan toch bezig ben.

Een 543B van fred, HV trafo kaduuk.
Een 543 met kortsluiting in de 225 rail
Een 545B met een kaduuke HSP trafo. Eens kijken op Driebergen of ik daar een trafo op kan vissen

Niet op de foto
Een 543A met rotte C in de HSP , deze heeft een bijenwas trafo dus zou weer te reanimeren moeten zijn.

Een 535A gebruikt gezegend door Fred. deze had een doorgeslagen C in de HSP. Die ik vervolgens allemaal vervangen heb door Russische HSP C's.

http://www.uploadarchief.net/files/download/scopes%20gestapeld.jpg

expert in percussive maintenance

http://www.pa4tim.nl/wp-content/uploads/2013/08/HP122ARfront.jpg

Nog wat meer nostalgie. Dit juweeltje werd vandaag door de vorige eigenaar gebracht. Hij heeft hem rond 1976 op 12/13 jarige leeftijd van de luchtmacht overgenomen. De laatste 10 jaar heeft hij op zolder doorgebracht. Hij zou gewoon moeten werken maar na 10 jaar gaat hij pas na de nodige TLC aan het 230V infuus. Hij is na 1976 nooit meer open geweest.

Deze scoop is geintroduceerd in 1958 en was een dual trace scoop met auto baseline. Een van de eerste auto triggers. dmv chopping of alternate kon je twee traces tegelijk zien. Tek doet dat grapje later in bv de 547 ook. De inputs zijn gebalanceerd en ongebalanceerd bruikbaar. Verder zijn de twee samen differentieel te gebruiken. Nu

Het is een hybride, dus buizen en torren. Best byzonder aangezien de transistor toen nog geen 4 jaar bestond.

Maar met een bandbreedte van DC-several hundred kHz, zoals trots in de foldeer stond (200 kHz), en voor 1000 Dollar was hij vergelijkbaar in prijs en prestaties met een 10 jaar oude Tek. Wel vreselijk degelijk gebouwd. Pas toen halverwege de jaren 60 de sample techniek in beeld kwam werd HP een serieuze speler op de scoop markt.

Ik ga hem opknappen en daarna zal hij door mij voor automotive toepassing worden gebruikt.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Nette scoop! Die HP bakken zijn zeer mooi gebrouwd. In sommige opzichte net zo mooi als de Teks.

Heeft deze ook de sandwich PCB constructie?

expert in percussive maintenance

Nee, klassieke chassis bouwwijze.

Het belangrijkste bij elke reparatie. De voedingsrails testen op rimpel en precieze spanning. Het kan ook HP-122 style :
http://www.pa4tim.nl/wp-content/uploads/2013/08/psutest.png

OK, dit zijn AC spanningen maar ik vond het wel grappig.

[Bericht gewijzigd door fred101 op 22 augustus 2013 21:13:06 (13%)]

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Schimanski

Golden Member

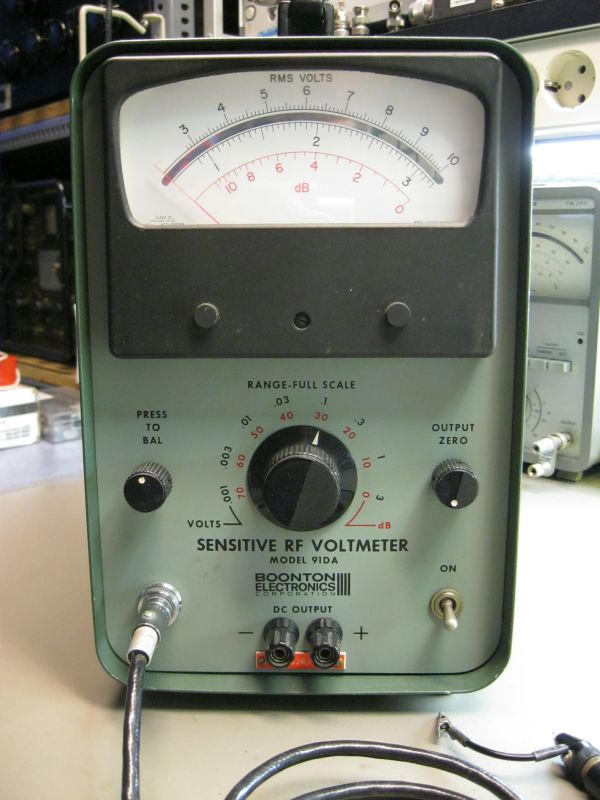

Ik heb, een tijdje terug alweer, een mooi metertje gekregen, is jaren '60 maar nog in prima conditie. Zitten buisjes/nuvistors en al een paar torren in. Deze diodevoltmeter meet recht tot 1200 MHz, 1mV tot 3V volle schaal. Meter en meetaccessoires zijn op elkaar afgeregeld en hebben dan ook allemaal hetzelfde serienr. als de meter. Alleen het manual is nog niet gevonden (en op internet staat deze uitvoering ook niet).

http://www.uploadarchief.net/files/download/boonton-1.jpg

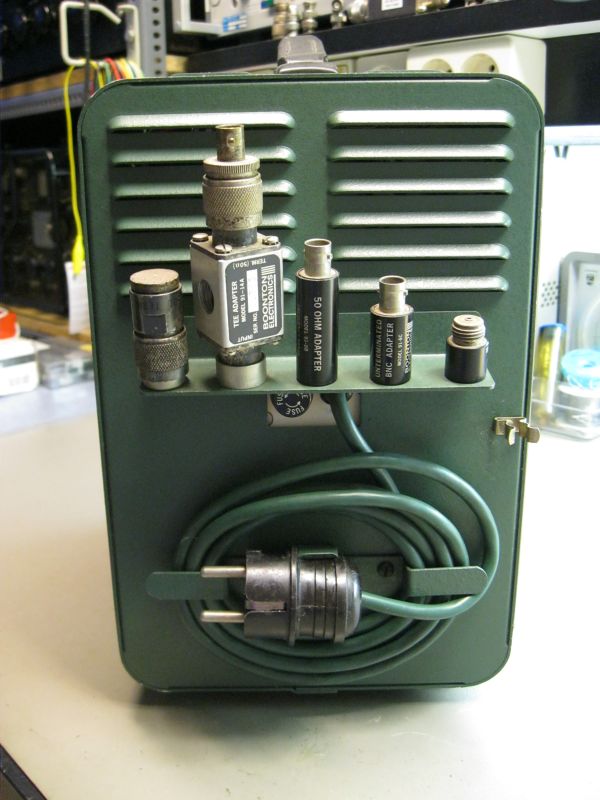

Achterop zitten keurig alle accessoires.
http://www.uploadarchief.net/files/download/boonton-2.jpg

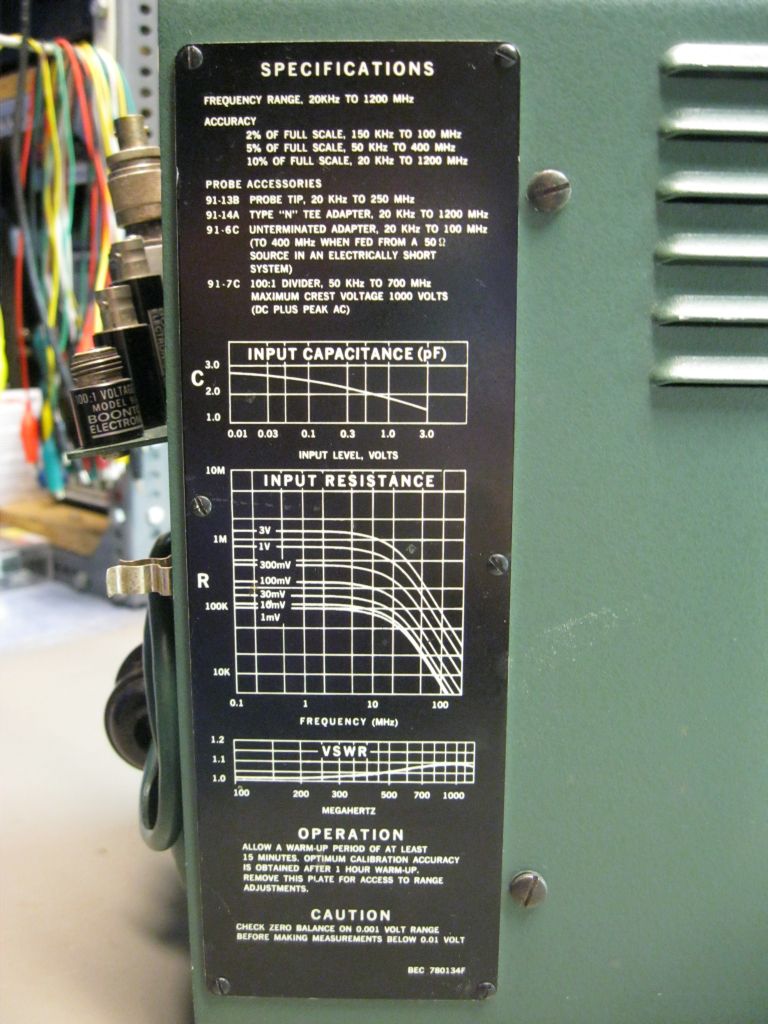

En op de zijkant de specificaties
http://www.uploadarchief.net/files/download/boonton-3.jpg

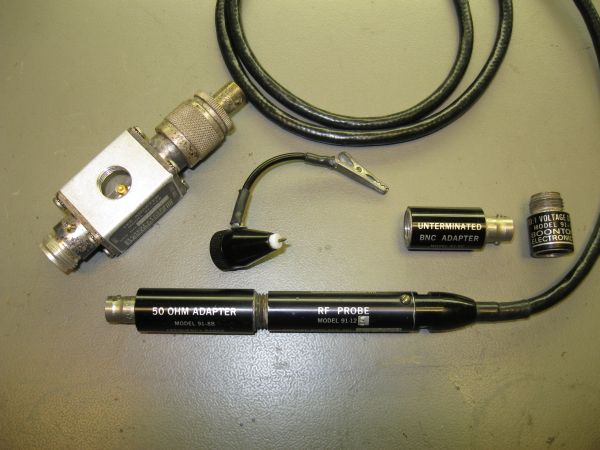

Op de diodekop kunnen allerlei accessoires geschroefd worden. Een 50 Ohm BNC, een niet afgesloten BNC, T-Adapter met optionele 50 Ohm dummyload, een 1:100 spanningsdeler waarop dan weer de rest past, of een meetpuntje om in schakelingen te prikken.
http://www.uploadarchief.net/files/download/boonton-4.jpg

Ik heb hem gekregen van een ingenieur die zijn werkzame leven heeft doorgebracht op het PTT Neherlab hier in Leidschendam. Toen het lab in de jaren '80 werd opgeheven mocht hij alle apparatuur uit zijn lab meenemen. Volgens zijn vrouw was/is het een echte verstrooide professor. Toen ik haar een foto liet zien van Jim Williams werktafel riep ze uit. "Oh, zo zag zijn bureau er ook uit"

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum

Hij is nog mooier dan je laatst vertelde. Gaaf met al die accessoires.
Mijn 63H L-brug is van het zelfde merk, the Boonton electronics company. Een van de vele Boontons die destijds in Boonton gevestigd waren. De bekenste is die van de Q meters, the Boonton radio compagny, dat ging later op in HP. Ik zal eens zoeken in mijn mailbox. Ik heb ooit contact gehad met een Boonton electronics verzamelaar. Mogelijk heeft hij een manual.

Edit: mail gestuurd, nu afwachten of hij wat heeft.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Prachtig met dat snoer in exact dezelfde kleur :)

If you want to succeed, double your failure rate.

Dat vroeg ik me bij mijn Boonton al af. Zou dat origineel zijn maar die van Mans heeft het dus ook. Was me nog niet opgevallen. Die HP-122 heeft trouwens ook zo'n groen snoer.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Tidak Ada

Golden Member

Hier een nieuwe aanwinst bij mij:

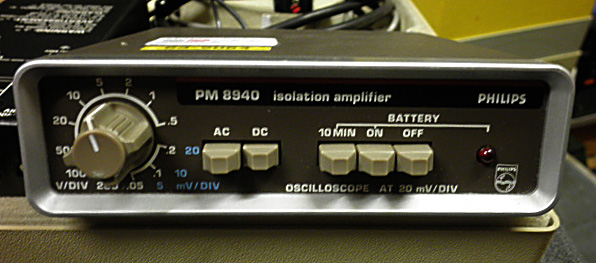

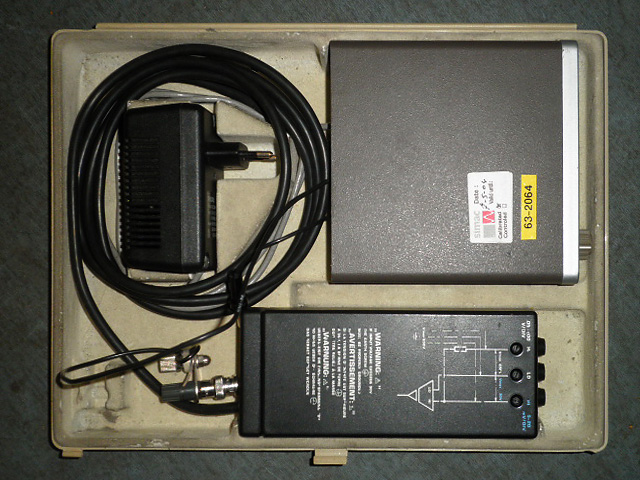

Een Philips PM 8940 isolatieversterker voor de scoop

http://www.uploadarchief.net/files/download/resized/pm8940%20isolatieversterker-a_8220824.jpg

http://www.uploadarchief.net/files/download/resized/pm8940%20isolatieversterker-b_8220826.jpg

http://www.uploadarchief.net/files/download/resized/pm8940%20isolatieversterker-c_8220827.jpg

Iemand, die een manual en service doc heeft?

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
Henry S.

Moderator

Die heb ik ook, en volgens mij heb ik er documentatie bij.

Die kan je hier in een niet zo nette versie vinden.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Tidak Ada

Golden Member

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Schimanski,

Ik heb een technical manual van deze Boonton 91DA Sensitive RF Voltmeter, met schema.
Ik zal het gelijk naar je e-mal adres sturen.

Schimanski

Golden Member

Wow, dat is gaaf. Alvast mijn dank.

[Bericht gewijzigd door Schimanski op 23 augustus 2013 16:58:08 (41%)]

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum

Ik ben mij pas ook te buiten gegaan aan twee Delta's, het zijn mijn eerste. Ze werken prima, maar de Philips op de achtergrond blijft voorlopig mijn favoriet :)
Het excuus voor de 0-300V was het Nixie-geknutsel onlangs.

https://lh4.googleusercontent.com/-8ccLXiHmZi0/Uhd_lXbntGI/AAAAAAAAG7c/ARyA_njYd4k/s640/IMG_4080.JPG

Toch iets makkelijker dan het aftappen van je nixie klokje. :D nogmaals bedankt ;)

Ze zien er uit als nieuw. Denk dat ik ook eens zo'n 0-300V Power supply op de kop moet zien te tikken.
