10A 12VDC pwm motorregeling met TTL-ingang

Kijk

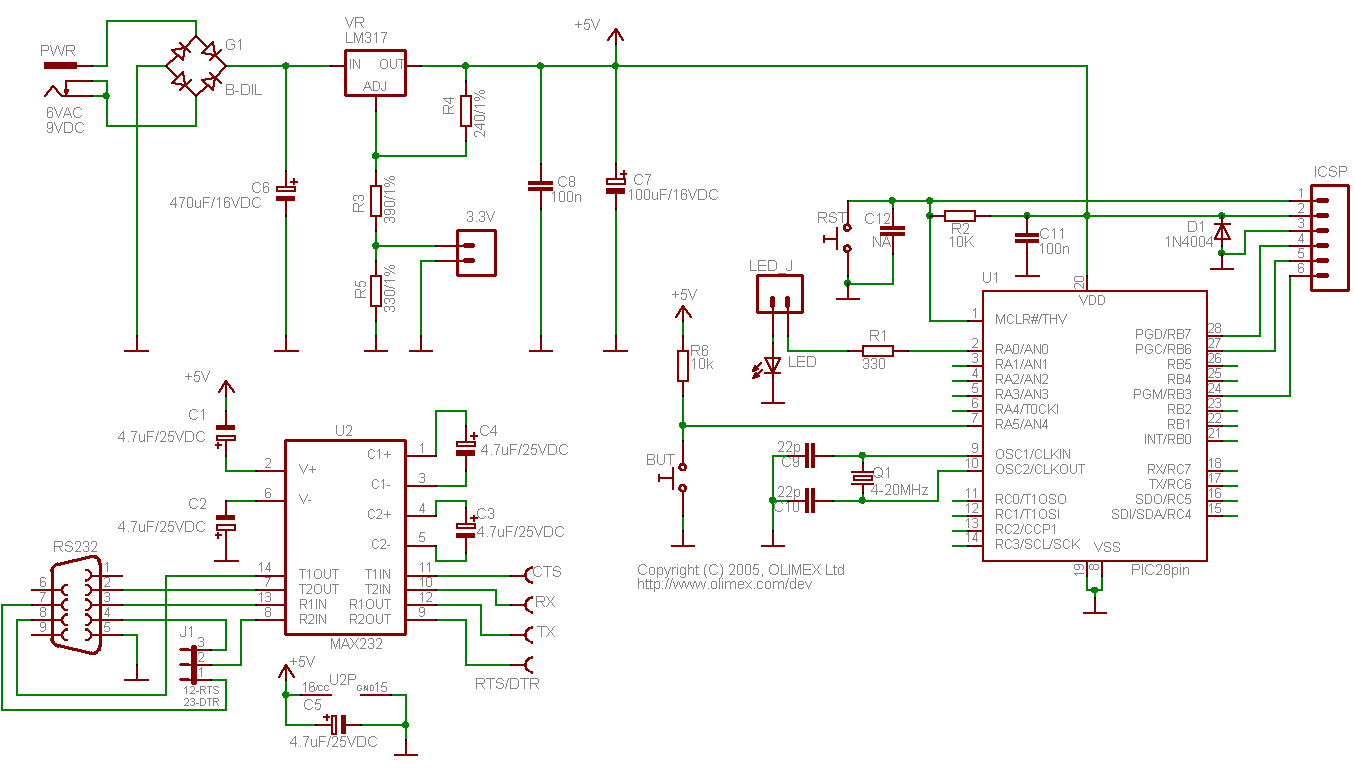

Op het bijgevoegde schema van een ander project van mij, zie je zoals bijna altijd voorkomend. De reset button aan een 10k weerstand waar ik de MCLR aan mijn programmer kan koppelen.

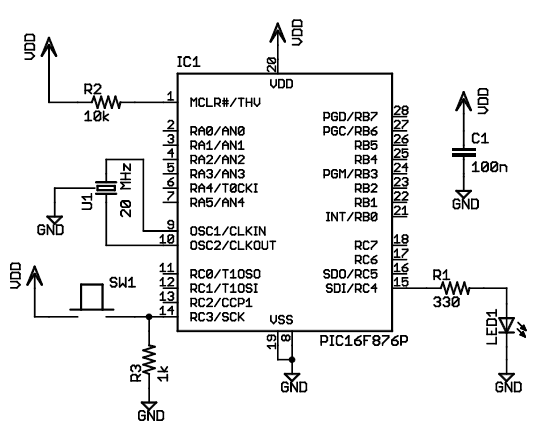

Kun je dit stukkie van het schema ook gebruiken voor de p16f876 zoals op schema hierboven?

Of moet je de programmer anders aan de p16f876 MCU koppelen. Mag ook zonder reset knop.

Ohja

ik zit altijd te mager in mijn te opsoldeerbare elco/condensators. Weet iemand de waarde van Example 1 in te schatten.

C12 en C11

Om mijn www.mikroe.com programmer aan mijn pic16f876 te verbinden.

Ohja2,

In de MPLAB versie die bij mijn programmer zit van Mikroe zoals hierboven gezegt.

Kan je dan het HEX bestand van de H-Bridge. Te downloaden op:

http://lashwhip.com/spdcntrl.html

Er zo in programmen, of moet ik de code copy-and-pasten in de ontwikkel omging en alle syntax veranderen in de mikroe ontwikkel omgeving.

Dus is het onverwachts zo dat alle .HEX bestanden die je in PIC chips daadwerkelijk compatiblie zijn voor alle MPLAD programmers.

[Bericht gewijzigd door Henry S. op woensdag 28 januari 2015 21:54:54 (46%)

Hier kun je de hex file downloaden inclusief de config-bits.

De versie op de site is er één zonder en sommige programmers hebben het er moeilijk mee.

Over uw programmer kan ik niks zeggen en ik weet niet waarom je een resetknop nodig hebt.
De hexfiles passen op elke programmer, dat is standaard.

C11 = 1 to 10nF
C12 = 47 to 100nF (staat 100nF bij)

Edit: de hexfile is nu gezipt om geen past en copy te moeten doen.

c00l

Lekker makkelijk! forums

Dus als ik deze tekening aanhoud, zou die inclusief wat extra condensators, als afgebeeld het moeten doen ?

Ik ben slecht in elcos/condensators dus vandaar dat ik toch besloten heb om van losse schemas op het internet in elkaar te vouwen. Om totaal op meer condensators uit te komen.

Is dit een werkbaar iets?

Als de vraag van mij te onduidelijk is moet je het zeggen.

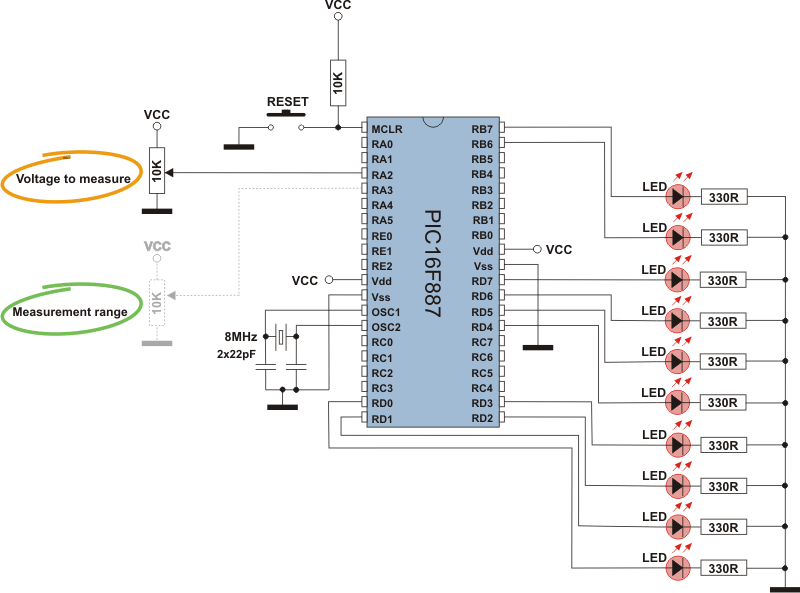

Volgens mij is dit meer voor nieuwere generatie PIC chips. of niet?
als de 887

de 876 is ouder, dus schematje volgens klad papier gaat niet werken op deze chip?

[Bericht gewijzigd door Henry S. op maandag 2 februari 2015 19:39:36 (17%)

Dat forums cOOL zijn kan ik geloven ...

Dat schema kan voor beiden dienen.
Moest je eens op google zoeken naar schema's van beide pic's dan zou je al heel wat leren.

Eigenlijk moet je niks aan dat schema veranderen, enkel de pic programmeren (icsp) of kun je dat ook nog niet?

En als je goed kijkt zit er dus een 453 ohm weerstand tussen Pin2-RA0 ende ground een LEDje. Zoals hiervoor op pagina 2 beschreven was de 470 ohm weerstand ook goed. Moet ik dan hieruit herleiden wat de diameter van het ledje moet zijn. Ik heb nu gegokt en opgesoldeerd een rode van 5mm, moet ik die er dan weer af pulken.

Als ik het goed lees, dan moet dat dus een 2mm of 2,5mm ledje zijn toch? voor 470 ohm of precieer. Ondanks dat er geen millimeter op het schema of foto op de website staan.

Groet,

Wouter

Toch snappen we er meer van dan je denk. ok!?

Toch snappen we er meer van dan je denk. ok!?

Het gaat niet om de diameter van de led, maar om de stroom die erdoor gaat. Al heeft die led een diameter van 10Mtr, dat maakt geen R**T uit.

Stel je led is 1.5V, en die led sluit je aan via een weerstand van 470E op 5VDC. Dan krijg je dit: 5 - 1.5 = 3.5V : 470E = 0.0074 = 7.4mA. Dat gaat er door je led aan stroom.

En als je nu wil dat er bijv. 10mA door de led gaat krijg je dit:
5 - 1.5 = 3.5V : 0.010 = 350E. Je weerstand wordt dan 350E.

Jo! de pin transistor in de MCU, kan die ook doorbranden als je toch voor een 5mm gaat?

Staat een beetje knullig maar zo komen we er ook! JO!

Jo! de pin transistor in de MCU, kan die ook doorbranden als je toch voor een 5mm gaat?

Als je gelezen hebt (en dat begrijpt) wat hier boven staat , kan je het uitrekenen. HEEFT DUS NIETS MET DE DIMETER TE MAKEN

Je pin mag max 10Ma schakelen, maar minder is beter.

EDIT:
En als je je poort van je controller wil ontzien, dan maak je zoiets.

Nu stuur je de transistor aan met +/- 1Ma, en de led met +/- 15ma.

De max stroom voor de meeste normale led's is +/- 20mA.

Lambiek, zo roepen man...

@Wouter, een vraagje om even uw kennis te polsen.

Je hebt nu een 470 ohm en een 5mm led aan die pin van de µC.
Moest je nu de pinnen van die led overbruggen met een draadje, wat zal er gebeuren als je spanning op de µC steekt?

Op 29 januari 2015 16:32:35 schreef MGP:
Lambiek, zo roepen man...

Nee, het is JO,JO,JO,JO!!!!!! Het lijkt net kerst.

@Wouter, een vraagje om even uw kennis te polsen.

Je hebt nu een 470 ohm en een 5mm led aan die pin van de µC.
Moest je nu de pinnen van die led overbruggen met een draadje, wat zal er gebeuren als je er spanning op steekt?

Maak me gek, ik ben benieuwt.

Jo,

en als ik dan tussen de 12v drive en gnd een 2,5mm ledje Rood wil plaatsen, welke waarde weerstand be ik dan nodig, ik schat in 1K of kan dit dan precieser, een waarde boven de 1K, weet iemand dit uit zijn hoofd.

Groet,

Wouter van Wegen

Pak de berekening er eens bij die ik je gegeven heb, en waar kom je dan op uit?

Of zal ik voor het 1v stuk van het schema dan een 5mm ledje gebruiken met 1K weerstand. Ondanks sommige berichten hierboven genegeerd. Oeps.

Sorry, maar ik snap je echt niet. Je hebt al bakken met info gekregen van verschillende mensen, maar ik krijg de indruk dat je het of niet leest, of je doet er niets mee.

Als je wil dat mensen afhaken moet je dat vooral doen.

Jo, ik zal jullie antwoorden zo goed mogelijk lezen.

Als je het schema bekijkt, welke ik volledig in elkaar heb gezet. Zie je als het ware 4 voltage groepen.

5v --> MCU boot
5v --> setje NOR gates
12v --> de APD´s - 3417
12v --> de Mosfets, ondanks dat daar 10a per motor door gaat.

Kun je dan vooor alle 4 groepen gewoon de zelfde min aan elkaar zetten of moet dit los?

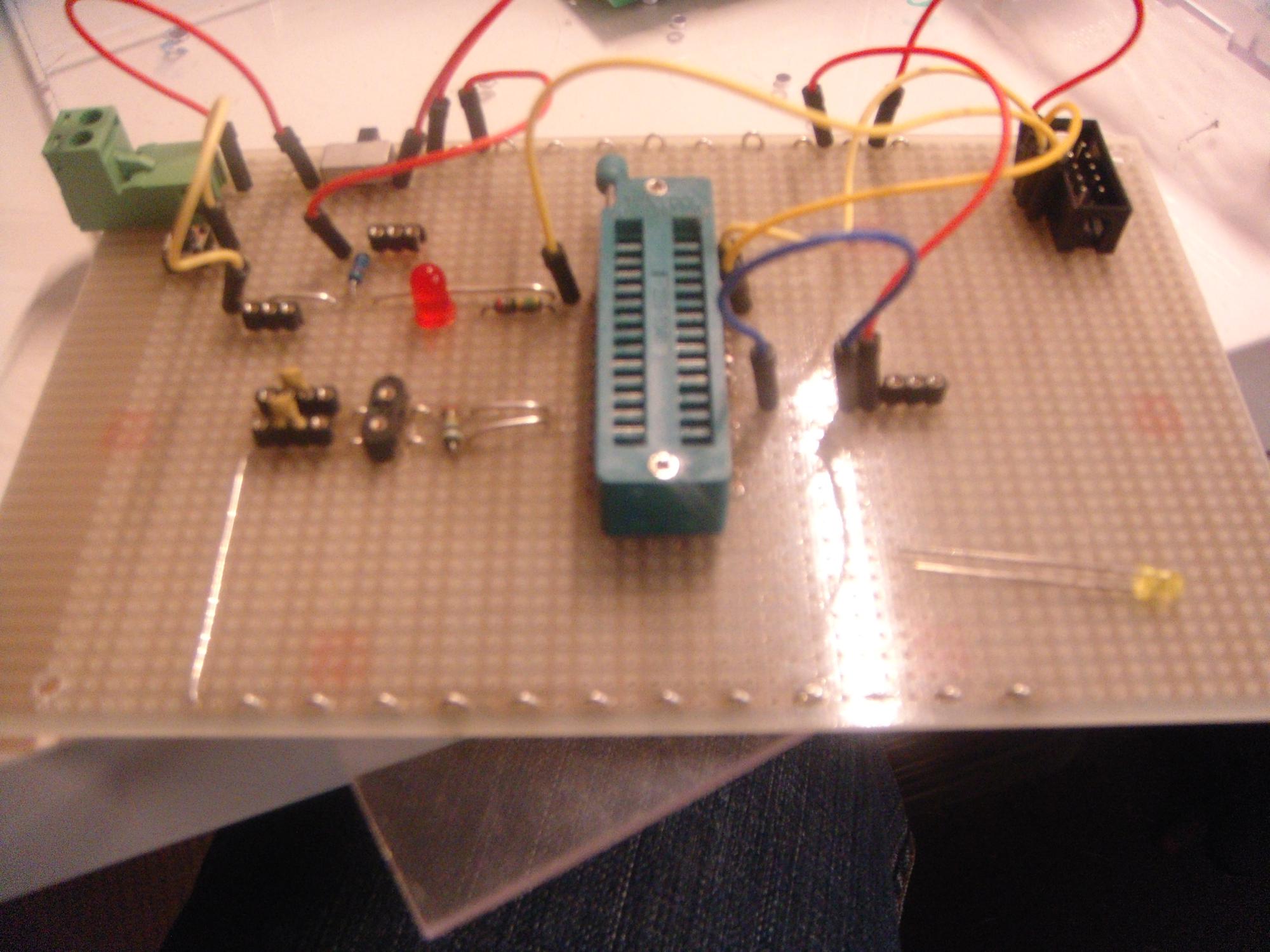

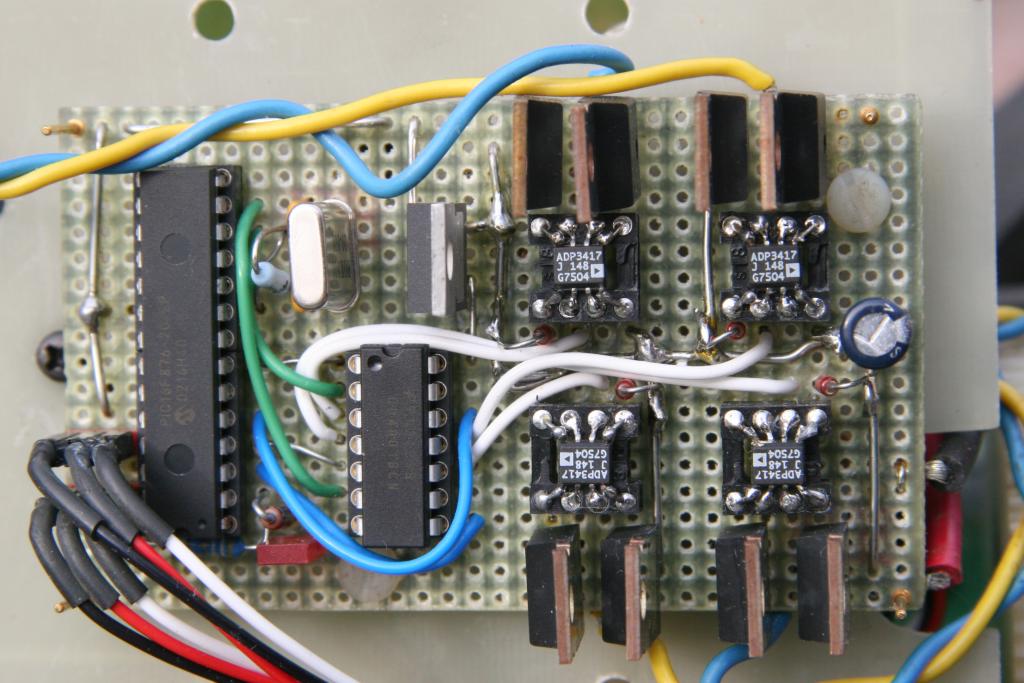

- Als je op de foto kijkt, zie je:

bovenaan: De 28pin zif socket voor MCU op 5 volt
1 na bovenste: H-bridge voor motor 1 op 12 volt - 10 ampere
Kleine linkse bordje: de 5v NOR gates op 5 volt
Bordje rechts: de ADP3417 op 12 volt
onderste bordje: H-bridge voor motor 2 op 12 volt - 10 ampere

Om aan een auto accu of een model kleiner, grijs/zwarte lood accu aan te sluiten. Zoek ik nog bij de Radiomarkt een meanwell voeding 12v IN een 12v out poort en een 5v out port.

Het kabeltje tussen de ADP board en de NOR gate board heeft een extra zwart/blauwe GND draad, is dit wel de bedoeling?

Kun je dit ook oplossen met veschillende schroefcontacten/port op de voedig?

Simpele vraag maar toch.

[Bericht gewijzigd door Henry S. op maandag 2 februari 2015 19:40:54 (96%)

Als je het schema bekijkt, welke ik volledig in elkaar heb gezet. Zie je als het ware 4 voltage groepen.

5v --> MCU boot
5v --> setje NOR gates
12v --> de APD´s - 3417
12v --> de Mosfets, ondanks dat daar 10a per motor door gaat.

Kun je dan vooor alle 4 groepen gewoon de zelfde min aan elkaar zetten of moet dit los?

Wat denk je zelf?

1 mijn hobby kamer brand af.
2 anders wel met andere logootjes afgebeeld.

ZEG HET MAAR!

die mosfets zijn overspect, gaat veel meer dan 10 ampere door zie...

Op 2 februari 2015 14:05:58 schreef pascalbythree:
1 mijn hobby kamer brand af.

Met al die draadjes is de kans heel groot

Je spreekt van een 12v autobatterij, maar die ADP's kunnen daar niet tegen, Vmax = 13.2V.
Een autobatterij kan tot 14.2 gaan.
De bedoeling van die sturing was het gebruik van een 6V (lood)batterij.

Als je die voeding met een LM2940 hebt gemaakt mogen al de +V aan elkaar en al de -V.

Op 28 januari 2015 21:05:19 schreef pascalbythree:
Ohja

Gebruik bij je ohja's eens de edit , en verder mag je postgedrag wel wat serieuzer. En als je de antwoorden ook nog eens goed leest, dan wordt je misschien ook wat serieuzer genomen.

Aub dit even lezen.

Simpele vraag:

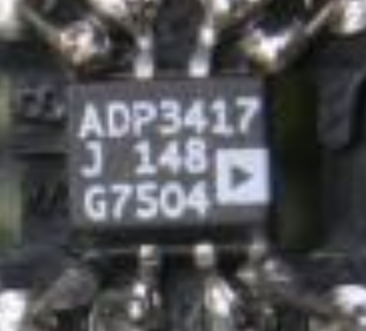

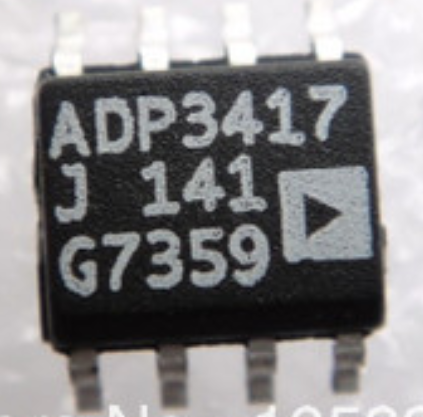

Weet iemand voor ik de bread board wires erop sordeer. Als je de ADP erop soldeerd, moet je dan het pijltje juist naar onderen of boven plaatsen?
Of kan iemand dat in de data sheet bekijken.
Of moet je als je de opgeprinte texten voor je ziet dan het verhaal 90 graden
naar rechts draaien zodat het pijltje naar beneden wijst?. of juist naar boven?

[Bericht gewijzigd door Henry S. op dinsdag 7 april 2015 20:56:12 (8%)

Jo! extra fotos voor het intelligente werk.

Dat pijltje is een logo.

Als je de tekst leesbaar voor u houdt dan is linksonder pin1.

Dank u wel, pijltje naar onderden, ondanks dat dit een logo is, word het dus.

Zou iemand kunnen vertellen of ik rechtstreeks een zwarte lood accu van 12v op dit schema kan aansluiten? vooordat ik hem voor het eerst aanzet, alle onderdelen zijn binnen en het soldeer werk ik bijn af.

Of moet ik naar de modelbouw winkel toe, voor nicad cellen?

Zoals eerder ergens gevraagt wat kost een meanwell voeding van 12v 12v / stabilisator, hoe zon ding ook heet.
Voor een prijs van 10 a 15 euro als op de radiomarkt. Zodat ik dit schema veilig kan opstarten vanaf een grotere/auto accu.

https://www.conrad.nl/nl/search.html?search=meanwell

Voor het runnenn van 12v - 10a electomotoren voor modelbouw vliegtuigen van het met robbe, ook uit de modelbouw winkel.

Plus 1 kastje extra voor het 5v gebeuren van de printplaat, zonder LM zoals in schema.

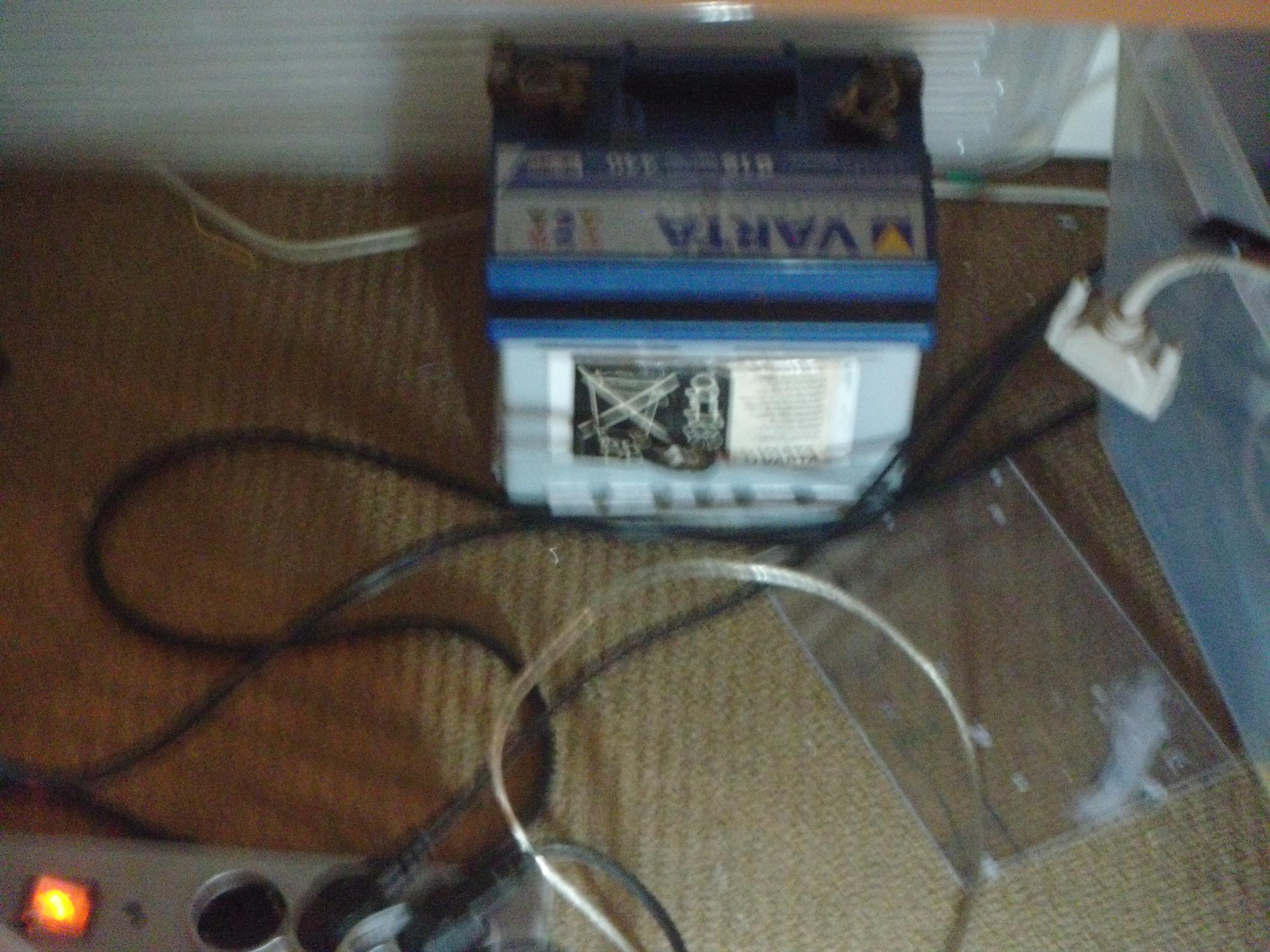

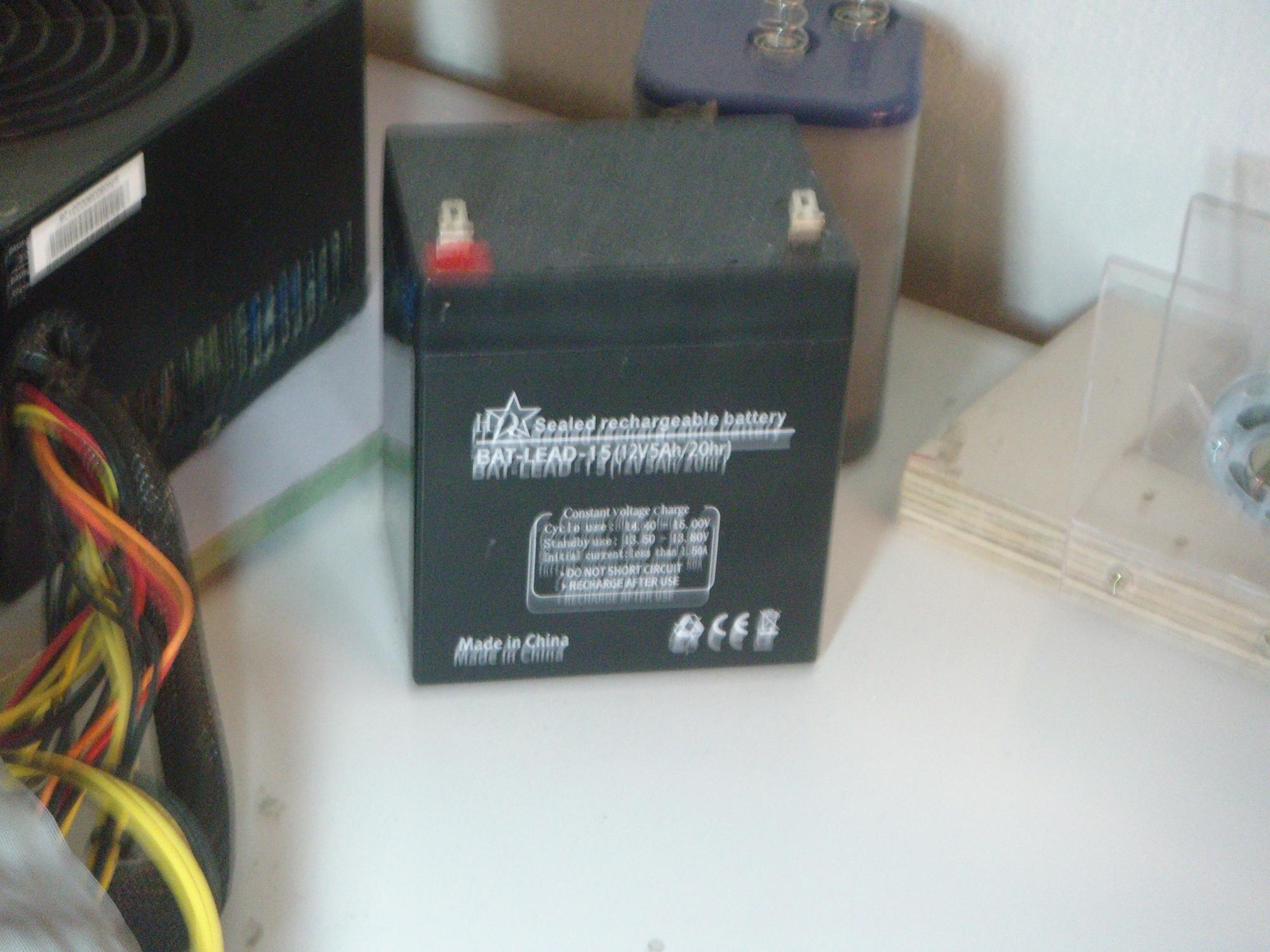

Hierbij de foto van de 2 accus die ik bedoel.

[Bericht gewijzigd door Henry S. op dinsdag 7 april 2015 20:55:39 (91%)

Die ADP's kunnen maar max. 13,2V aan zoals ik al eerder meldde.
Wat denk je nu zelf?

Ik denk:

auto accu niet ondanks voltage
zwarte lood accu gaat nog

Is dit waar?
