Tsja, op elk eilandje een pogo-pin had inderdaad ook gekund, maar dan had ik het blauwe LEDje niet meteen naast IO16 kunnen plaatsen. Daarnaast zit een 5-tal witte LEDs onboard als indicatie voor die andere pins (IO12 .. IO14, I4 en IO5). Er is ook nog een blauwe LED net naast de USB-connector als indicatie dat de USB-connector is verbonden met de PC. En een DUO-LED die aangeeft dat een externe spanning (rood) is aangesloten en groen als indicatie dat het boardje is ingeschakeld.

Maar je hebt gelijk, het was een kleine moeite om alle pads met een pogo-pin uit te rusten. Maar het is niet eenvoudig om die pogo-pins erop te solderen.
Ik vond het prettiger om het hoofdzakelijk te gebruiken als snelle, batch-gewijze programmer. Met de oorspronkelijke NodeMCU's is dat juist niet mogelijk

Van elk bezoek aan CO leer ik weer meer...
RAAF12

Golden Member

M.C Escher, @rew had het plaatje al eerder herkend...

https://www.luchtmeetnet.nl/meetpunten Overigens mag je in Frankrijk maar 10 liter extra benzine meenemen in een jerrycan.

@Oxurane Ik vind het een mooi printplaatje. Maar als ik dan toch een kleine opmerking mag geven voor een volgend ontwerp. Als je dit zou willen commercialiseren dan is het plaatsen van componenten aan 2 zijden nefast voor de kostprijs. Ik denk dat er plaats genoeg is om alles aan de bovenzijde te krijgen.

Mvg,
Daan

Een (relatief) eenvoudig AM-ontvangertje dat met slechts één AAA-batterij genoegen neemt:
https://www.youtube.com/watch?v=tbXUIXiWDg4
In bovenstaand ontvangertje zijn geen speciale tunerchips (zoals bijvoorbeeld de ZN414) gebruikt. De transistoren (4 in totaal) zijn alle van het type BC337, de luidspreker heeft een impedantie van 8Ω.

Leve het transistortijdperk!

Hoi Hoi,

Eerst en vooral zou ik willen zeggen dat op onderstaande plaatjes van dit bericht geen auteurs rechten rusten, dus bekijk ze maar rustig.

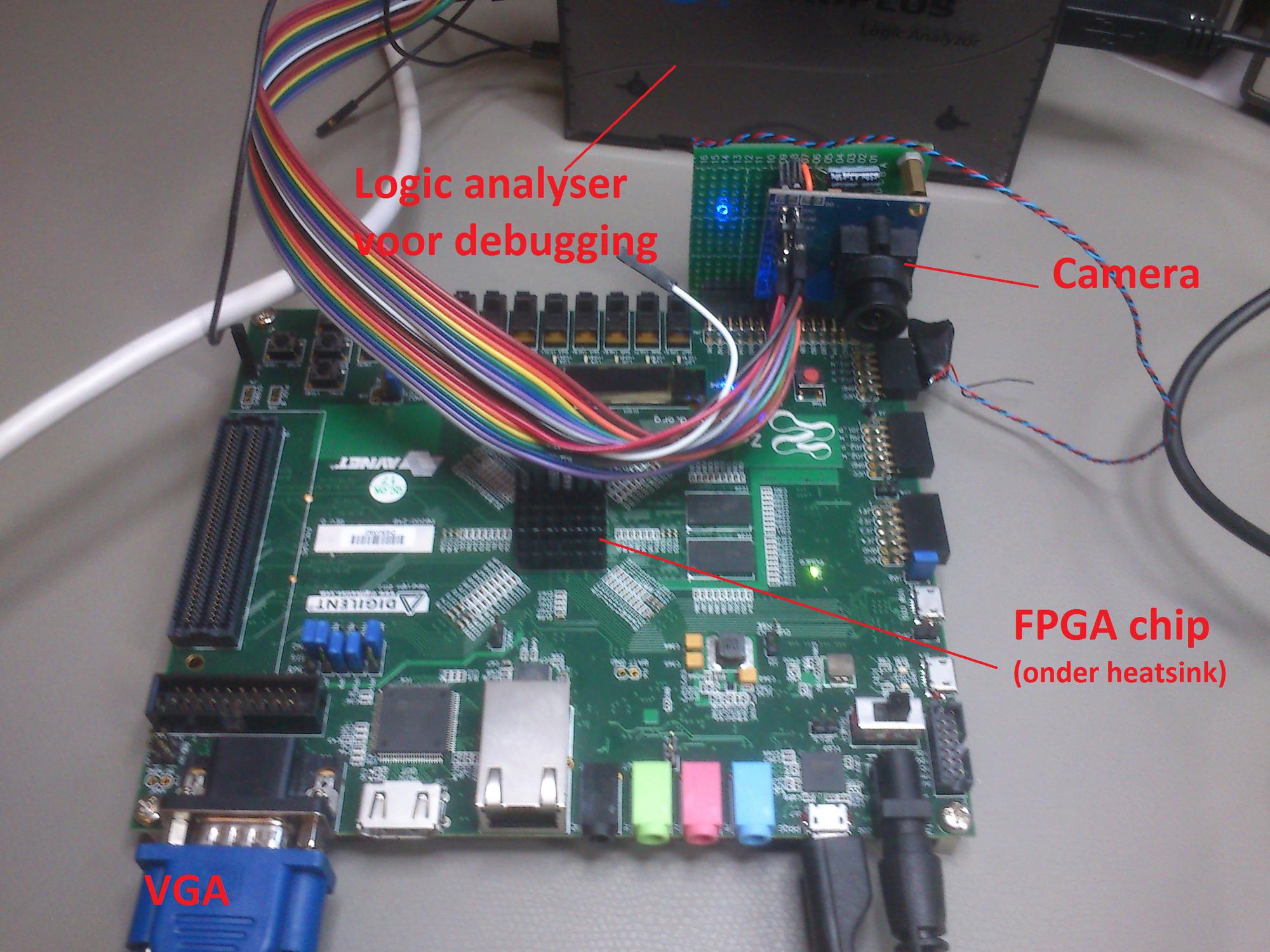

Ben bezig met mijn eerste hobby FPGA projectje waarvoor ik een OV7670 gsm camera module heb aangeschaft via ebay. Deze heb ik vervolgens met een lelijk tussen printje verbonden met een Zedbord waar een Zynq FPGA van Xilinx opzit.

De functies die momenteel in de FPGA zitten zijn:
- Timing generation van camera interface
- timing generation van VGA interface
- kleur conversie van camera naar grijswaarde (YUV 422 naar grey code)
- Frame buffering van camera (camera is 15fps, scherm is 60 fps)

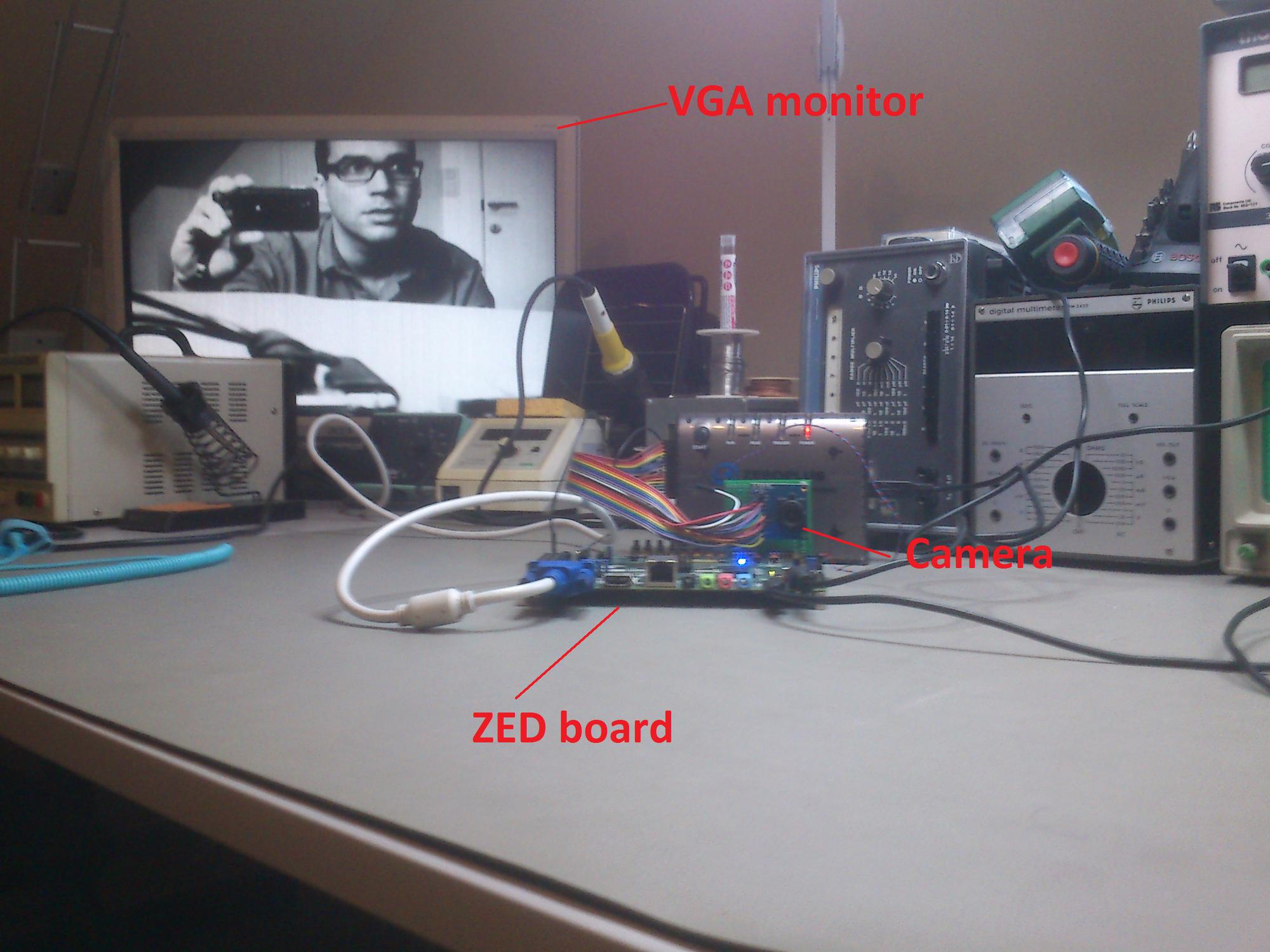

De update rate van de camera is 15x per seconden en de FPGA is natuurlijk zo snel dat ik geen frames hoef te droppen, de limitatie van de frame rate zit dus in de ebay camera. Het beeld is ook flikker vrij, maar ik zie soms streepen in het beeld wat afkomstig is van mijn opsteek printje met alle losse draden aan. De data frequentie van deze camera zit op 10Mhz dus met al die draadjes heb ik een mooie antenne gemaakt :).

Wat ik uiteindelijk wil maken is een tracking algoritme in de FPGA van een balletje ofzo. Suggesties zijn welkom :)

Groetjes,

Ojeke

Leuk projectje.
Zijn die strepen niet weg als je de logic analyzer afkoppelt?
Dat zijn nogal lange draden.

Op 6 april 2016 23:04:02 schreef Tommyboy:
Nog wel een work in progress, maar wilde hem alvast met jullie delen:
[bijlage]
...

Mooi! Lichtelijk geïnspireerd door Boldport? Waarmee heb je deze PCB getekend?

guidob

Overleden

Had bij meetapparatuur gekund, maar zo is het wat universeler. Ik ben bezig om wat Mallory elco's te vervangen in oude Tek7xxx mainframes. Dit zijn grote jongens met 5 (of bij één 4) aansluitingen. 4 via het huis aan de - en één +.

Ik had al één voeding gedaan, maar dat was niet mooi geworden; desoldeer apparaat wilde niet meewerken en ook een aantal draadbruggen moeten maken omdat Tek de elco's gebruikt als doorverbinding. Dus de volgende kon beter.

  • ijzerzaagje gekocht en daarmee een aantal pinnen per elco eerst doorgezaagd..
  • wat verloop-printjes laten maken

Het resultaat is veel mooier:
http://members.home.nl/baltusg/7xxxCaps1.jpg

Nu is er veel meer plek, dit zat eerst vol:
http://members.home.nl/baltusg/7xxxCaps2.jpg

Mocht je de gerbers willen, die zijn hier te vinden: http://www.eevblog.com/forum/testgear/tektronix-76037613-repairs/. Zijn dus niet van mijzelf. Note: er zijn twee types, 5 en 4 pins (270uF cap hier is 4).

Voeding werkt weer prima. Nog één te gaan.

Stijnos

Golden Member

Na de geweldige hulp van wielklem voor de stoko connectoren mijn printjes af kunnen ronden.
Dit zijn universele status en relais printjes voor onze continuous integration pipeline op het werk waar we onze software na elke commit in het versie beheer systeem automatisch laten testen op het target. Zal de hele opstelling nog wel eens posten als die af is.
Deze printjes zijn niet meer dan 2 pcf8574 io expanders een RGB led, 4 relais en een standaard hd44780 LCD.
Ze worden aangestuurd via een raspberry pi, die dus ook de software flasht op het target en de test scripts uitvoert.

Op 19 april 2016 10:32:33 schreef MicDis:
[...]
Mooi! Lichtelijk geïnspireerd door Boldport? Waarmee heb je deze PCB getekend?

Boldport ken ik niet, ik zal Google er eens tegenaan gooien.
De PCB heb ik getekend in EAGLE. De outline heb ik gebaseerd op een csv die ik met wat beunwerk in het brd file gehackt heb. Daarna met een ingebouwd tooltje alle hoeken afgerond zodat de boel in theorie in elkaar past.

Zo goed als het vroeger was, is het nooit geweest.

Mooi printje geworden Stijn!

RTFM, dan pas vragen...
fred101

Golden Member

Een nieuwe elco lektester/formeerder ontworpen en gebouwd. Instelbare stroom in een paar stappen tot 10mA, spanning regelbaar tussen 0 en 575V. Analoge meter voor de lekstroom (100uA, 1mA en 10mA schaal)
Digitale meter voor de spanning.
Ik had al een lektester maar die was vooral voor formeren bedoeld. Een lektest welke je gebruikt om te kijken of de elco aan de datasheet specs voldoet moet je binnen 1, 2 of 5 minuten doen en deze kan daarvoor genoeg stroom leveren.
Daarnaast heeft deze voor formeer werk 4 uitgangen
http://www.pa4tim.nl/?p=1385 het schema staat helemaal onderin. De leds zijn niet meer aangesloten en vervangen door dikke diodes.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Tidak Ada

Golden Member

Jammer, het schema is niet leesbaar. Kun je leesbare een kopie hier neerzetten? Hersteld. Bedankt!

[Bericht gewijzigd door Tidak Ada op 10 mei 2016 11:06:30 (14%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Staat hier
e: inmiddels gewoon aanklikbaar op fred z'n site

[Bericht gewijzigd door Jochem op 9 mei 2016 13:51:34 (27%)]

If you want to succeed, double your failure rate.
blackdog

Honourable Member

Hi Fred, :-)

Leuke Cap tester, ik vind vooral je truck met de twee trafo's goed gevonden, die is natuurlijk al oud, maar dat je de 24V tussen de trafo's dan weer gebruikt om je paneel meter te voeden,
zodat deze zwevend is van de rest van de voedingen!

Je opamp schakeling is mij niet geheel duidelijk, zover ik het nu heb ingeschat is het een shunt regelaar waarbij de 9x 47K het meeste vemogen dissiperen.
Mis ik een verbinding tussen de 17V zener en de 4x560K?

Ik zie drie potmeters die de instelling van de opamp bepalen...
Kan je daar wat uitleg over geven?
Was er geen weerstand nodig aan de uitgang van de opamp, blijft de opamp en Fet stabiel over het hele regelberijk?

Gegroet,
Bram

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"
Tidak Ada

Golden Member

Die 4× 560k// moeten die niet nog nergens anders aan? massa of OpAmp?

Waarom die 20k inde spanningsdeler van de meter. Je wilt het bereik toch niet analoog variëren, of is het een instgelpot?

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
fred101

Golden Member

Heb het schema gecorrigeerd en aanklikbaar gemaakt. Dat ging altijd vanzelf. Zal wel een update-iets zijn.

Het is inderdaad een shunt regelaar. Het hoefde niet efficient maar het moest even tussendoor en dit was simpel en snel gemaakt. Het originele idee was een een regelbare boostconverter. Maar het berekenen en bouwen van de trafo kost nogal wat tijd. De verbinding heb ik er bij getekend en er zit in het origineel een 12 ohm weerstand tussen opamp and gate.

Mijn vorige was te traag (die deed iets van 750 uA). Prima voor formeren maar niet voor een lektest van een dikke elco conform de richtlijnen (ze geven lek op bij werkspanning na een bepaalde tijd)

De potmeters: Er zijn twee potmeters op het paneel, een is grof, de ander fijn (en ook nog 10 turn). Binnen in zitten er nog twee instelpotjes om de spanning meting te calibreren en eentje om de feedback in te stellen.

De boel was in sommige gevallen instabiel. Een condensator van drain naar source loste dat op. Daarna geen instabiliteit meer kunnen opwekken. Ik heb wel wat ventilatie aangebracht want de trafo's worden nog al warm. Na een uur of 6 zijn ze een graad of 60 (in een zo ongeveer lucht dichte doos, niet echt te heet maar liever koeler in zo'n plastic doos (twee gesloopte kerstverlichting adapters)
Als ik hem wat langer heb en alles bevalt zet ik er twee betere in.

[Bericht gewijzigd door fred101 op 9 mei 2016 12:50:30 (21%)]

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Een PCB ontwerpen en laten maken... als je SMD moet solderen. Nergens voor nodig. :P

Gewoon je soldeer skills inzetten.

Op het werk moesten ze zeer snel een proto hebben met gespecificeerde afmetingen.

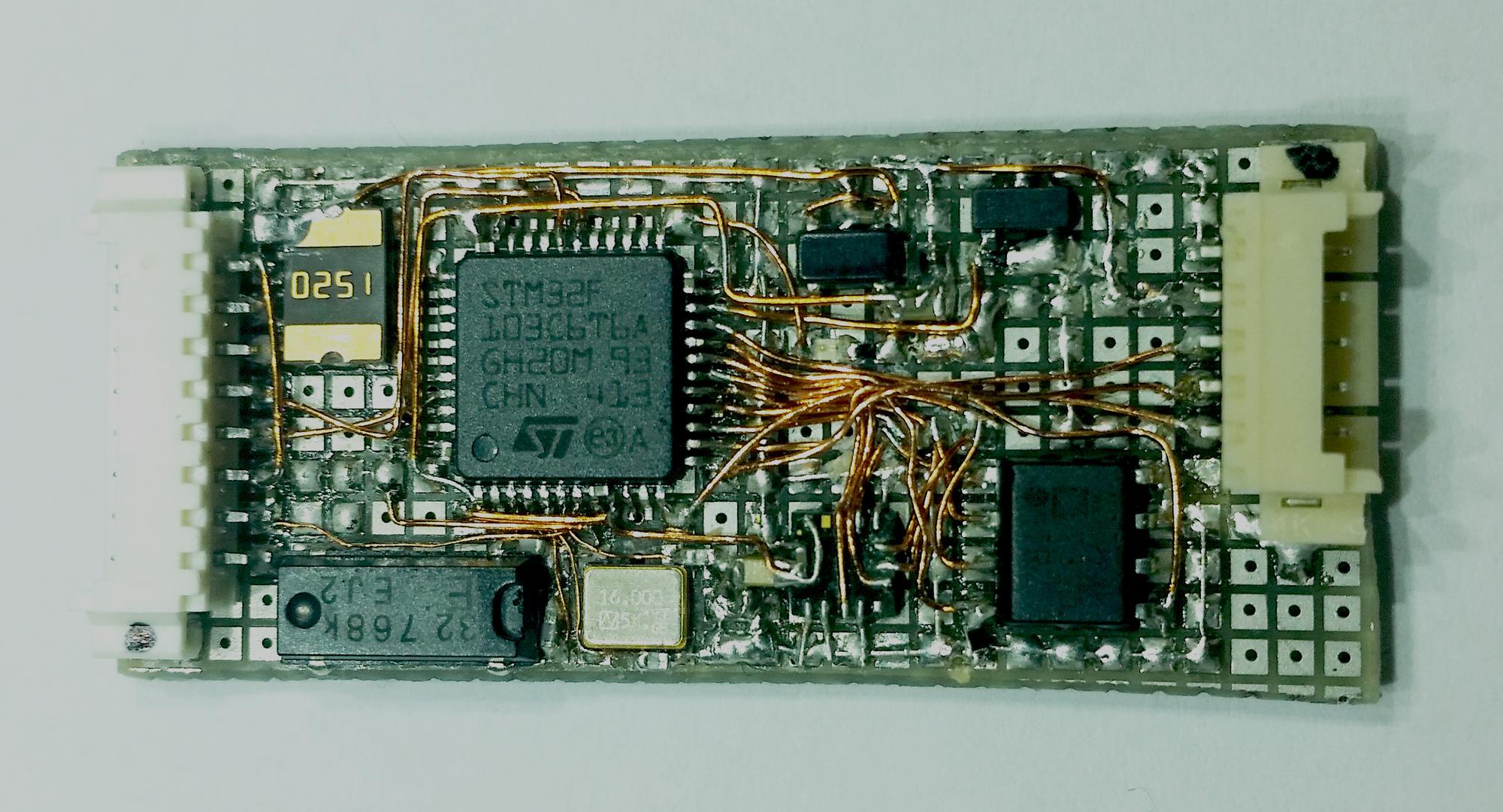

Op het printje moest een 48pins STM32 komen die een Gyro en temp sensor uit leest, deze draait op 16MHz + 32.768 Khz.... done

En hij werkt ook nog.:-)

PS spot de 100nF 0201 caps :o

_@/' _@/' _@/' _@/' _@/' _@/' _@/' _@/' _@/' _@/' _@/' _@/' _@/'? '\@_
Take care to get what you like or you will be forced to like what you get

PS spot de 100nF 0201 caps :o

Ik spot er 4. 1 linksonder (pin47-48) en 1 tussen pin 8-9 1 tussen 23-24 en de laatste tussen 35-36

Volgens mij zit er ook nog een tussen twee pinnen van de component met 5 (?) pinnen iets rechts van het midden, aan de bovenkant

Wel leuk soms om gewoon gelijk te beginnen met bouwen en te kijken waar het schip strand (of niet dus)

"If a rocket goes up, who cares where it comes down." - Wernher von Braun
miedema

Golden Member

Fraai stukje prototype werk! Inspirerend.....

Ik ben er ook niet vies van om SMDtjes creatief op gaatjesprint te zetten, maar dit gaat een flinke stap verder.

groet, Gertjan.

Sterk klusje mr-beamer! Welke verbindingsdraadjes gebruik je daarvoor?

Ik denk trafo lakdraad.
Oh ja, er zijn ook verloop printjes van dit soort flatpack ic-tjes naar een DIL pinout, dan had de rest misschien op de achterkant gekund.
Maarja snel is dan wat anders, je moet weer ergens zo'n verloopje scoren en dat kost net zo veel tijd, grrrr.

[Bericht gewijzigd door henri62 op 14 mei 2016 20:48:19 (25%)]

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.
Sine

Moderator

Deze wordt weer gevaarlijk vol ... tijd voor een nieuwe.

[Bericht gewijzigd door Sine op 14 mei 2016 22:32:53 (33%)]
