Shiptronic

Overleden

Het zou mooi zijn als de E-mail notificaties ook mee genomen worden naar een nieuwe discussie.

Wie de vraag stelt, zal met het antwoord moeten leren leven.

Ik ben bezig met iets waarvan de foto's later komen.

If you want to succeed, double your failure rate.

Dan valt er nog weinig te showen :P

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? https://ledverlichtingsoest.com/
Lucky Luke

Golden Member

In het vorige topic schreef Sine:
Heb jij al eens kema gekeurde gloeilampen gezien ? :P

Zonder dollen, ze zijn van glas, sommige zelfs met gesealde ballon. De elektronica zit in de voet. Daar ben ik niet zo bang voor spectaculair falen. Zeker niet omdat zelfs een ordinaire gloeilamp aardig kan exploderen.
Ook over isolatie afstanden hoef je je niet druk te maken, er is geen enkel live deel waar je bij kunt.

Netjes! (En nee, wel CE. Maargoed, aan een ledlamp valt een hoop meer te verprutsen dan een aan gloeilamp)

Qua projecten: Van alles in de planning, druk met schoolspul, niet echt showbaar. Al kan ik een preview geven van wat spectaculairders:

http://www.uploadarchief.net/files/download/7segrgbklokprevieuw.jpg

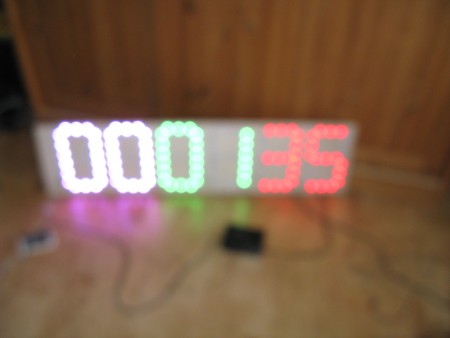

Ongeveer zo breed als een ouderwetse deurpost. Onscherp zijn de cijfers beter leesbaar en voor een preview past het wel :)

En op school aan het beunen (geen tijd me er echt goed in te verdiepen :( Net aan genoeg kennis het practisch werkend te krijgen...) met flyback voedinkjes / LiFePo lader.

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

phono trapje....met 2SK170 jfetjes. ontwerp volgens "Le Pacific".

Weet nog niet hoe het klinkt. Enkel een regenachtige zondag gevuld met een warme soldeerbout.

Word de behuizing net zo mooi als de achtergrond ? :-)

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? https://ledverlichtingsoest.com/

:D die komt gewoon in dezelfde behuizing waar ik een B1 buffer is heb gebouwd. Kwestie van de kosten wat te drukken :)

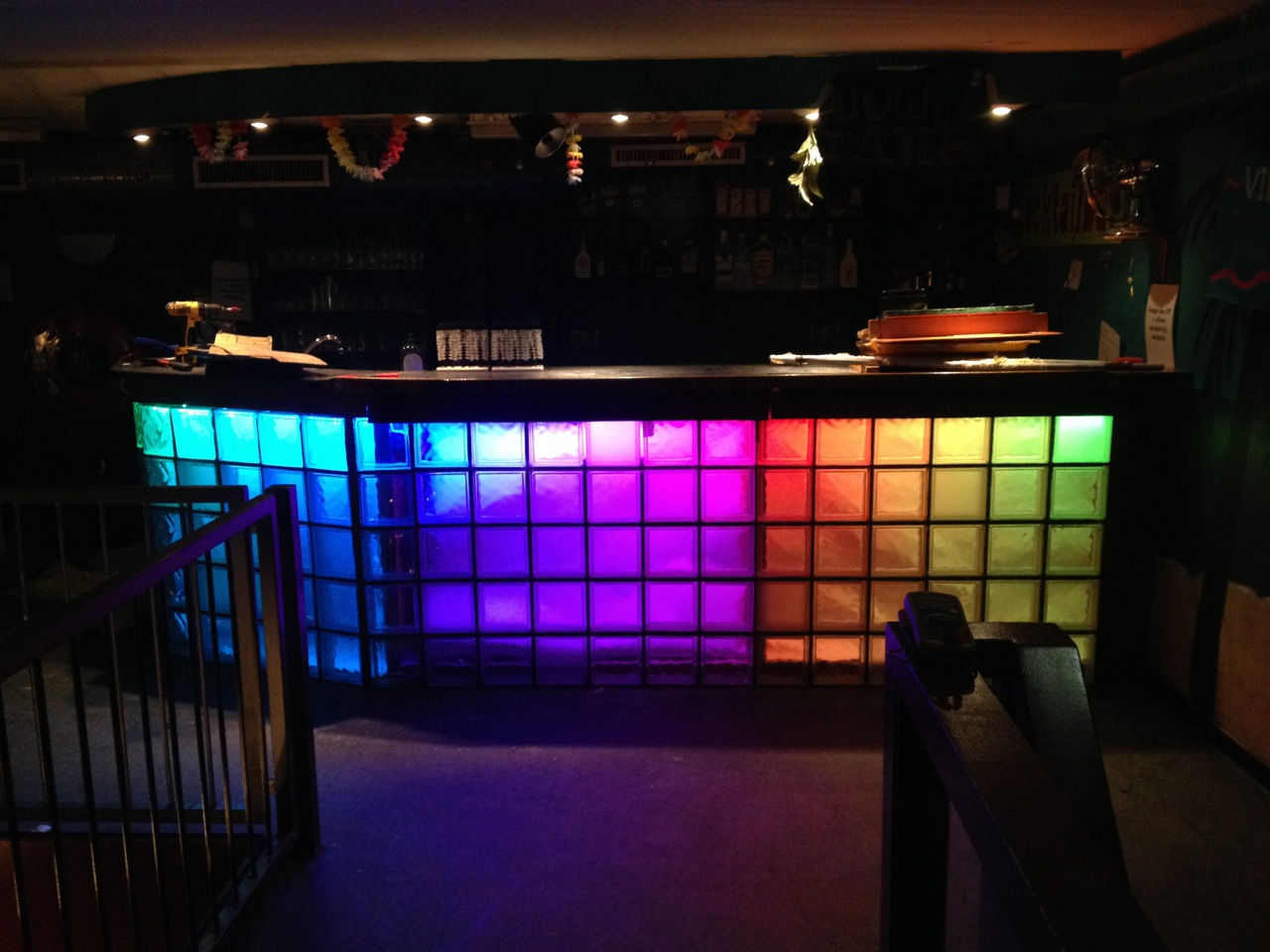

Voor wat kleur: Ik heb pas vier meter Neopixels in een cocktailbar gebouwd. Voorlopig gewoon simpel aan een Arduino. De lopende regenbogen van de demo zijn al erg mooi.

Ik moest er aan denken door het zoveelste PC-voeding topic; mijn mening daarover zal genoegzaam bekend zijn maar dit draait dus wel op een oude ATX voeding :) Het trekt iets van 15A max op 5V.

I love it when a plan comes together !
fred101

Golden Member

http://www.pa4tim.nl/wp-content/uploads/2015/02/tweezer.jpg

Ik moest een smd IC verwijderen. Aangezien het pcb daar al zwaar beschadigd was en er verkeerde aansluitingen waren gemaakt (Niet door mij ;-)en nu dus weer kapot was) moest het er uit. Maar ik wilde niet meer schade veroorzaken. Dat was een mooi klusje voor mijn Pace tweezer. Helaas zijn punten daarvoor erg prijzig en aangezien ik kan draaien en frezen, en nog net een 8 cm massief koper had heb ik daarvan (en van een oude koppakking) twee tips gemaakt. Werkt uit de kunst.IC was er in 15 seconden af zonder extra schade.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
guidob

Overleden

Lang geleden een printje gemaakt voor een 10MHz reference met GPS:

http://www.circuitsonline.net/forum/view/message/1405653#1405653

Ondertussen de nodige onderdelen bij elkaar gesprokkeld en tijd gemaakt om de zaak in een kastje te steken:
http://members.home.nl/baltusg/GPS3.jpg

Het display is nog een echte Philips. Front en achterkant van Schaeffer. Helaas misgegaan met opmeten, dus wat moeten improviseren. Je ziet het niet aan de voorkant door wat camouflage.

In testmodus stuurt de pic geen 10kHz uit en daardoor gaat de regelspanning van de VCXO naar een uiterste en ook de frequentie van de VCXO (maar dan wel "stabiel"). De pic is met de drukknop te resetten, zodat je zonder power-off kan omschakelen.

Achterkant, DB9 is voor "future use":
http://members.home.nl/baltusg/GPS4.jpg

Printje in de kast (uit Rosmalen voor erg weinig):
http://members.home.nl/baltusg/GPS5.jpg

Ik had twee nieuwe 14 pens connectoren gekocht voor het display en wat bandkabel. Helaas was die laatste te dik voor de connectoren. Zolang nog even de oude connector erin. Gelukkig niet duidelijk zichtbaar, want het ziet niet uit. Ook de vierdraads bandkabel/connector ga ik nog eens vervangen. Bij elkaar scharrelen van die spullen zal ook wel weer jaren gaan duren :)

De stroomvoorziening:
http://members.home.nl/baltusg/GPS6.jpg

Voeding is een Delta unit (van MP geplukt), staat ingesteld op zo'n 9V. De fan draait dan niet op volle toeren. Er is nog plek gelaten voor extra ontstoren van de voeding, fan control etc. Het geheel zit op een montage plaat, die je uit het kastje kan schuiven. Erg handig gemaakt.

Vervolgstappen in timenut richting is het repareren van een Efratom rubidium. Dan heb ik er twee :) Maar eerst nog wat andere projectjes afmaken.

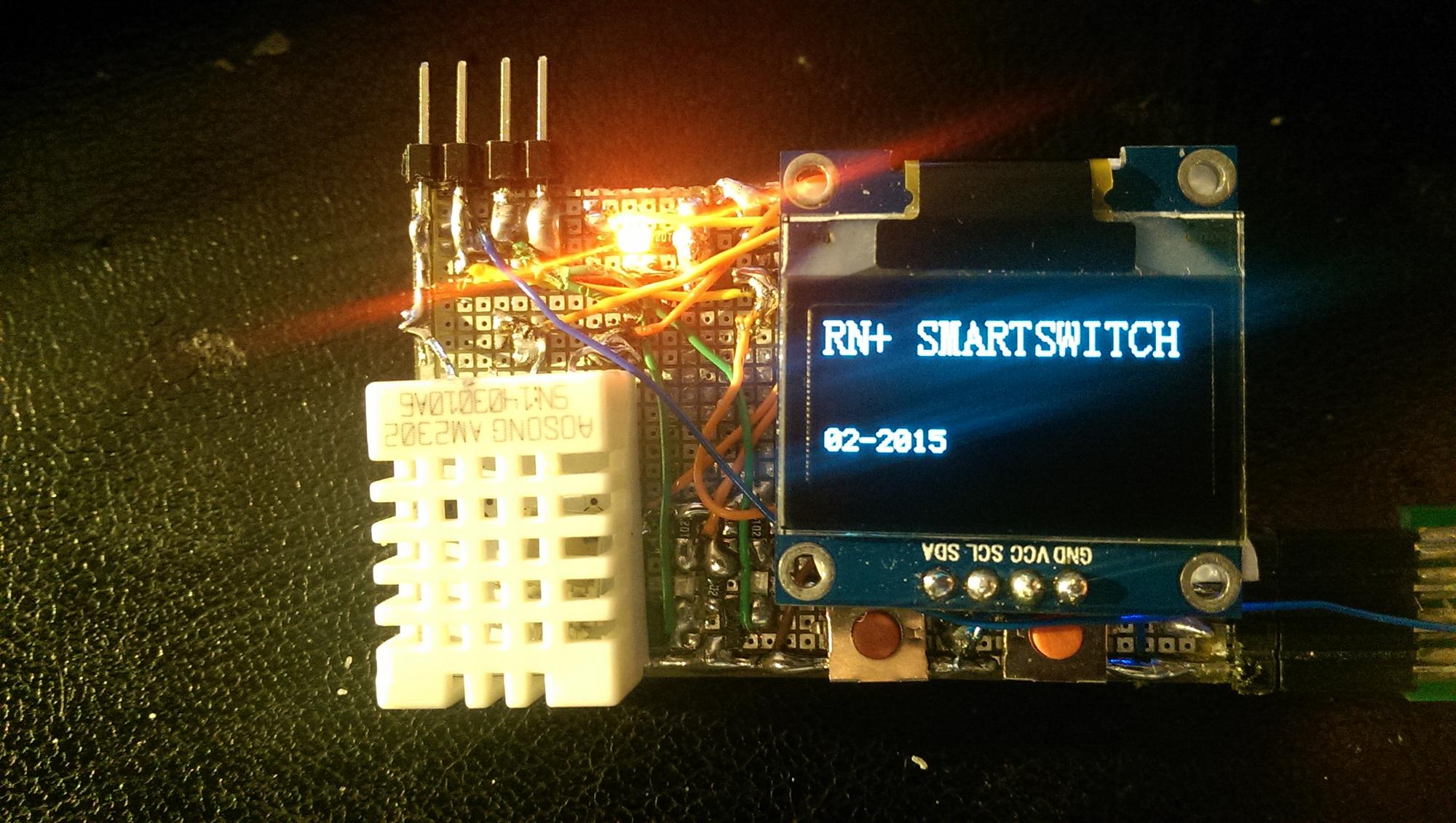

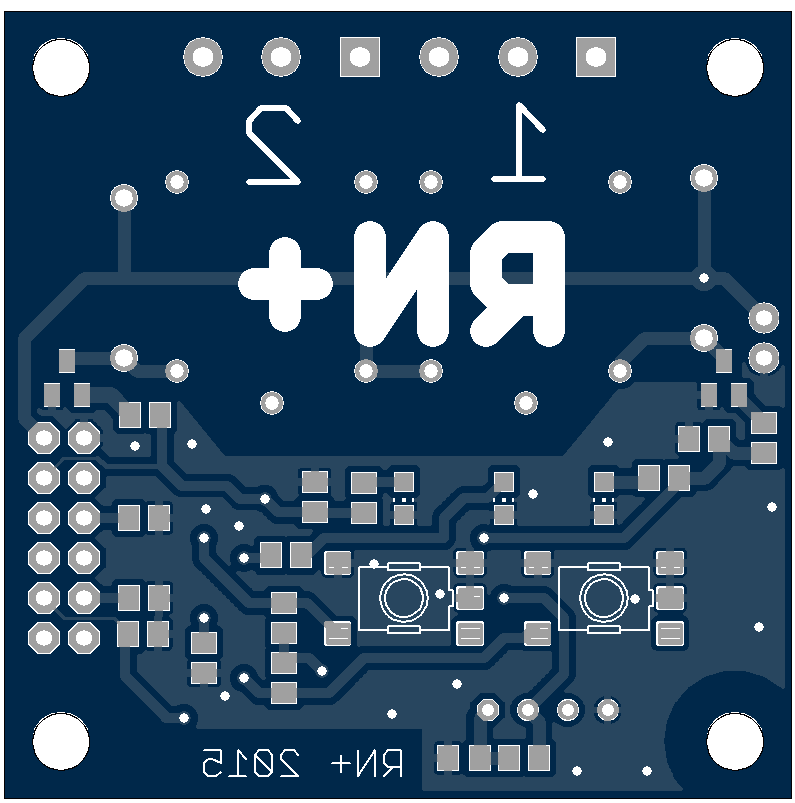

Mijn ESP8266 projectje is nu al weer een stukje verder: het PCB ontwerp is naar de pcb maker toe en mijn prototype heeft nu ook een OLED schermpje (omdat het kan).

Ik heb ook zo'n module liggen, wil daar echt eens mee aan de slag. Er moet een draadloze regensensor/zonsensor/amenometer komen voor m'n zonnescherm, en ik wil wat verlichting schakelen en dimmen. Gaat gebeuren zodra m'n betalende klanten mij een beetje eigen tijd gunnen :P

Welke omgeving gebruik je om je software te bouwen?

If you want to succeed, double your failure rate.

https://nurdspace.nl/ESP8266/First_setup

---
Alternatief: installeer de benodigde tools:

code:

apt-get install git autoconf build-essential gperf bison flex texinfo libtool libncurses5-dev wget gawk

Maak de map "/opt/espressif" (-> zonder hoofdletters)
gooi de inhoud van het bijgevoegde zipje in de map en installeer de .deb die er in zit. Nu kan je "make clean" en "make" doen in de projectmap (zie vorige post voor zipje). Daarna ./flash1.sh, ./flash2.sh en ./flash3.sh uitvoeren met de ESP8266 aan /dev/ttyUSB0. Door wat irritante bugs in de esptool die ik gebruik moet het in 3 stappen / 3x de esp resetten.

Zip bestand met de toolchain zoals ik die geinstalleerd heb staan: http://cookiemonster.student.utwente.nl/espressif.zip

(Mijn versie van de firmware compiled nog niet met de nieuwste sdk versie, de nieuwste versie zit er wel bij, als "ESP8266_SDK_n")

Lambiek

Special Member

Komt weer leuk spul voorbij jongens, daar wordt je weer blij van. :) :)

Als je haar maar goed zit, GROETEN LAMBIEK.
LetterHenk

Golden Member

Ah, weer een nieuw vers showtopic. Een van de leukere langlopers hier vind ik.
Van mij een tussendoortje. Een infinite mirror stond al een tijd op mijn lijst om eens te maken.
Had nu alle benodigdheden compleet, dus een middagje aan het knutselen geweest. Meer knippen en plakken dan elektronica, maar heb wel de soldeerbout nodig gehad :)

Action expresses priorities LH

Na het arriveren van het stencil heb ik een paar VSCP nodes gemaakt:

http://www.steeman.be/fileshare/DSC_0266%20thumb.jpg

http://www.steeman.be/fileshare/DSC_0268%20thumb.jpg

Nog 14 nodes te gaan :-)

Zo,

Eindelijk mijn raspi in de meterkast gehangen. Nu kan hij als server dienen. Er zit een klein schermpje op, misschien kan daar later nog wat nuttigs op worden weergegeven. Er staat een externe schijf naast, die nu nog uit staat.

Voordat mensen roepen, ja het moet nog netjes worden afgewerkt. :P

Klikbaar,
https://dl.dropboxusercontent.com/u/2442535/thumbs/raspi.jpg

PE2BAS

Leuk projectje. Welke services draai je daarop? Heb je iets van RAID geconfigureerd?

Lucky Luke

Golden Member

Op 4 februari 2015 23:38:28 schreef LetterHenk:
Ah, weer een nieuw vers showtopic. Een van de leukere langlopers hier vind ik.
Van mij een tussendoortje. Een infinite mirror stond al een tijd op mijn lijst om eens te maken.
Had nu alle benodigdheden compleet, dus een middagje aan het knutselen geweest. Meer knippen en plakken dan elektronica, maar heb wel de soldeerbout nodig gehad :)
[bijlage]

Is 'ie blauw, of RGB? Ik lijk toch ook wat andere kleuren te zien.

Waar haal je dat halfdoorlatende spiegelglas? (AFAIK is dat best duur)

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

Op 5 februari 2015 20:50:13 schreef waaslandwolf:
Leuk projectje. Welke services draai je daarop? Heb je iets van RAID geconfigureerd?

Ben momenteel het SD kaartje helemaal aan het formatteren en dan rasbian erop. Misschien een simpele php server draaien met een mysql database oid.

PE2BAS

Op 5 februari 2015 20:47:00 schreef hardbass:
Voordat mensen roepen, ja het moet nog netjes worden afgewerkt. :P

Bloemetjesbehang, kaarsjes, koffiezetapparaat...:p

Boeien, tenzij je er de hele dag opgesloten zit door de vrouw des huizes/strenge meesteres ;)

Op 5 februari 2015 22:50:12 schreef Lucky Luke:
Waar haal je dat halfdoorlatende spiegelglas? (AFAIK is dat best duur)

Google: spiegelfolie

My Imaginary Friend Thinks You Have Serious Mental Problems

zo heb ik ook een rpi op de muur hangen. wel ZONDER scherm. hoef er niks op te zien, dat ding werkt gewoon.
als ik er dan toch eens op moet, dan gewoon met SSH

http://users.skynet.be/fa438830/rasp4.jpg

die batterijen 'UPS' is er wel uit nu. daar hangt nu een grote 12V lood accu aanzodat die iets langer blijft spelen bij een panne. ook de witte BBOX modem ernaast (12V) hangt op die batterij. meteen LM2596 printje ga ik van 12 naar 5V voor de raspberry.
ik wou die ook wifi AP laten spelen, maar bij het knoeien in de IP tables ging het vorige maand fout en mocht ik rebooten. nu toch weeral 38days and 17h09m36s uptime :-)

(http://www.fordcapri.be is een gehoste pagina waar de status van men server op te zien is, de rest draait op de rpi lokaal).

ik hoop snel een 3D printer te hebben zodat ik een mooie behuizing kan printen waar de voeding, HDD, raspberry... mooi in kan

ik hou van werken ..., ik kan er uren naar kijken

Op 5 februari 2015 16:33:00 schreef waaslandwolf:
(kan een mod mijn img tags fixen? Vind niet waarom de foto's niet zichtbaar zijn...)

Spatie voor 'thumb' denk ik. Even veranderen in %20thumb

If you want to succeed, double your failure rate.
