Het "wat is / doet dit onderdeel" topic Deel 7

Beste CO'ers, hartelijk dank voor jullie hulp. Eerst maar eens even uitgetekend hoe de schakeling er nu uit ziet op de print. Bussy dacht aan een UC-3843 maar die werken volgens het datasheet met een externe MosFet. Daar is in dit geval geen sprake van. Het idee van Arco en FS dat dit wel eens een IC uit de TNY serie kan zijn lijkt dan ook zeer aannemelijk. De serie 278-279 mist een poot op 3 en in mijn geval ontbreekt poot 6. Daarna een verwijzing naar de TNY serie 263-268. Qua lay-out zou dit heel goed kunnen. Als je het datasheet plaatje vergelijkt met de bestaande print herken je hier veel overeenkomsten in. Aangezien deze machine op 230 V. draait wordt het of type TNY-266 of 267 e.e.a afhankelijk van het vermogen. Het bestaande trafootje is 22 x 20 mm. Voor de TNY-266 wordt aangegeven een kern EE-13 en voor een TNY-267 een kern EE-22. Deze laatste lijkt dus het meest waarschijnlijk. Ik ga dit IC bestellen dan kan het er dinsdag ingezet worden uitgetest.
Ook heb ik nog even wat andere mensen gevraagd of zij een dergelijke machine weten te staan want dan kan ik even een blik op het inwendige werpen om meer zekerheid te hebben v.w.b. het juiste type IC.
Zoals Arco aangaf lijkt het een bij elkaar geraapt zooitje. Ook de documentatie is veel summierder dan ik van ESAB gewend ben. Dit komt omdat deze machine niet bij ESAB Zweden ontwikkeld en gefabriceerd is. Deze machine is in Duitsland geproduceerd.
Zelf zit ik al zo'n 55 jaar in het electronica vak maar ik verbaas me telkens weer wat er hier op het forum aan kennis en ervaring aanwezig is.
Ook dat iedereen bereidt is om te helpen. Dank daarvoor.
Als het nieuwe IC erin zit en het geheel mocht weer werken dan laat ik dat zeker nog even weten.

zou de primaire elco ook vervangen, kom die ic's ook weleens in de 1e reeks led noodverlichting tegen, daar ligt het standaard aan de slechte elco's primair welke in serie staan.

Uit Deurne nam ik deze C'tjes mee, maar kan er niks over vinden.
Ze meten ± 2.2uF, Het zijn denk ik Siemens tantaaltjes 2.2uF 20V. Kan dat kloppen?

Dankje, dat is weer indrukwekkend snel Arco :)
Heb je dit nu op de plank liggen, of zoek ik niet goed?
Ik verbeter mijn google skills graag.

[attachment=0]ben op zoek naar gegevens van een smd met opschrift b6 eob zit op een ventilator regeling fabrikant wil alleen een complete print leveren.zie cirkel op foto.

[Bericht gewijzigd door erik56 op (11%)]

Inderdaad en formule met minimaal meerdere onbekenden en die is niet oplosbaar.
Zoektocht van 2 seconde: http://www.s-manuals.com/smd/b6

Recent noemde electronupdate in een teardown van een Philips LED filament lamp (link) een SMD codebook (link), wat misschien nuttig kan zijn in gevallen als dit. Verder ben ik het wel eens met henri62, beetje meer info en inspanning om een beantwoordbare vraag te stellen zou wel fijn zijn.

wat is de waarde van deze diode ?

dit staat er op T2D22

alvast bedankt

Het is een TVS diode. Zie: http://www.repdata.de/wbb2/index.php?page=Thread&threadID=82013

Op internet is dit te vinden: 10V, 0.5W, SILICON, UNIDIRECTIONAL VOLTAGE REGULATOR DIODE, DO-35

[Bericht gewijzigd door flash2b op (12%)]

Bij de diode zit en IC, U501 maar op de foto is het type onleesbaar.
Welk type is het? Mogelijk is via de datasheet van het IC te achterhalen hoe het circuit in elkaar zit en welke diode er in hoort.

Voor een betere vindkans of anders voor het nageslacht is het misschien handig om de gegevens in tekst erbij te vermelden en aan te vullen.

Positienummer diode D501 in het primaire deel van de standbyvoeding
Voeding Fortron type FSP163-4F501
Philips codenummer voeding 2722 171 90677
Typenummer televisie ??????

Op 10 februari 2018 23:21:13 schreef Arco:
Antwoord is al gegeven. Maar die diode gaat niet voor niets stuk; er zal wel meer kapot zijn...

Ah ik zag niet direct dat dat antwoord op die vraag sloeg. De eerste vraag is eigenlijk of het zeker is dat die diode stuk is.

[Bericht gewijzigd door maartenbakker op (34%)]

We slopen, pardon, demonteren allemaal wel eens elektronica, al is het maar om te weten te komen hoe het in elkaar zit.
Nu heb ik 2 stuks (computer)DVD/CD spelers gedemonteerd,
De motoras die de CD/DVD aandrijft bevat een rechthoekige holle ruimte waarin 8 kogeltjes van 3mm vrij kunnen rondrollen.
De kogeltjes zijn "antimagnetisch" waar mee ik bedoel dat ze nauwelijks worden aangetrokken door een magneet, waarschijnlijk RVS.
De foto met daarop de zichtbare kogeljes, is de onderzijde, zoals ze gemonteerd zijn.
Ze liggen en rollen dus op de (RVS)metalen ring, die op zijn kop is afgebeeld.
Het hart van de kogeltjes vormt een cirkel van 23 mm, met in het midden een neodymium magneet die de DC/DVD klemt, na het sluiten van de lade.

Nu vraag ik me af, waar dienen die 8 vrij rollende kogeltjes voor?

die kogels zorgen als de cd of dvd zwabbert dat die de balans verbeteren zodat de cd niet meer vibreert. vooral in pc spelers is dit vanwege de hoge draaisnelheid, een gewone cd speler heeft dit niet nodig.

de kogels zijn van niet magnetisch materiaal, omdat de cd tafel vaak magnetisch is zodat de houder bovenop de cd op zijn plaats blijft.

Het zijn allebei 305VAC X-klasse condensatoren van Epcos, inderdaad dezelfde serie (bovenste nummertje op de zijkant) maar de waardes (470n respectievelijk 680n, onderste regel op de bovenkant) zijn wel verschillend. Waarschijnlijk is de kleinere ook een wat nieuwere variant.

[Bericht gewijzigd door maartenbakker op (14%)]

Op 11 februari 2018 22:37:38 schreef maartenbakker:
Het zijn allebei 305VAC X-klasse condensatoren van Epcos, inderdaad dezelfde serie (bovenste nummertje op de zijkant) maar de waardes (470n respectievelijk 680n, onderste regel op de bovenkant) zijn wel verschillend. Waarschijnlijk is de kleinere ook een wat nieuwere variant.

Op de zijkant staat wel hetzelfde! daarom beweert hij dat ze "hetzelfde" zijn.
@Maarten: Net je bericht veranderd?
Ik mis de eerste regel daar stond: "Hoe kom je erbij ......" :)

Zoiets blijft altijd lastig... :)
De zijde waar dezelfde tekst staat is eigenlijk de voorkant, waar de waarde staat is de bovenkant. Op de zijkanten staat niets...

zijkant:
zijde die niet de voorkant, achterkant, bovenkant of onderkant is

[Bericht gewijzigd door Arco op (22%)]

Op 11 februari 2018 22:50:07 schreef vergeten:
[...]
Op de zijkant staat wel hetzelfde!

Klopt, ik had alleen de bovenkant gelezen waar de eerste regel wel degelijk anders is en snel aangepast toen ik zag dat de zijkanten hetzelfde waren. Als je bij Epcos gaat zoeken zal de bovenste regel op de bovenkant waarschijnlijk iets met een type binnen de serie zijn of zelfs alleen maar een productiecode. De serie en de basiseigenschappen van die serie staan op de zijkant.

Hoe dan ook zijn de waardes anders, dat staat wel bovenop.

P.S. Dat is dus ook een van de redenen dat je nooit berichten direct boven het jouwe quote. De eerste minuten is de kans het grootst dat die nog aangepast worden.

[Bericht gewijzigd door maartenbakker op (12%)]

Dit is een 3.3V regelaar op een Arduino Pro-Mini.
Heeft iemand een idee welk type dit is?
Dit in verband met de maximale ingangsspanning.

@Arco : bij Micrel 5205 is de opdruk KB33. Ik dacht al zulke exemplaren gezien te hebben op andere Pro-Mini's.
Nog andere hebben een LG33 regelaar (Micrel 5219)

@benleentje : de officiële Pro-Mini is max 12V. Dit zijn chinese klonen.

De Pro-mini in kwestie die opgeblazen werd door vermoedelijk te hoge ingangsspanning heeft een regelaar met zelfde symbool en opdruk S2OC.

Marking is hier te zien: https://nl.aliexpress.com/store/product/ME6211C33M5G-ME6211-3-3V-SOT23…
(het MicrOne logo staat er ook op...)

[Bericht gewijzigd door Arco op (13%)]

Weet iemand wat dit is?
Het is een componentje uit een vaatwasser.

Ik vermoed een vrijloop diode of misschien een thermistor maar ik kan aan de hand van de opdruk niets vinden.

[Bericht gewijzigd door richard.k op (14%)]

Volgens mij heeft 'ie oorspronkelijk tussen of op de spoelen gezeten...

Op 2 maart 2018 12:12:32 schreef bprosman:
[...]
Kan ik daar nog iemand een plezier mee doen ? Heb er 2

De CO stand in Rosmalen?

Op 2 maart 2018 14:42:11 schreef bprosman:
Thanks Arco, die kende ik maar waar kan m voor gebruiken ? :-)

Netfilter(s)!

Magnetische verzadigingsspoelen worden hoofdzakelijk gebruikt in fasehoekregelcircuits met thyristors, triacs of transistors. Deze smoorspoelen worden niet-lineaire inductanties genoemd. Samen met condensatoren fungeren ze als een LC-filter op het moment van schakelen. Zodra de stroom begint te stromen, neemt de inductantie aanzienlijk af en op het punt van volledige verzadiging is de waarde ongeveer gelijk aan die van een luchtgevulde spoel. Dergelijke smoorspoelen zijn erg populair vanwege hun lage kosten-volumeverhouding. De nieuwe DLFP / DLFL-serie smoorspoelen vertoont nog steeds meer dan 40% van hun inductiviteit bij IN. Vanwege dit charaterisme noemen we ze "lineair verzadigende smoorspoelen".

:)

:)

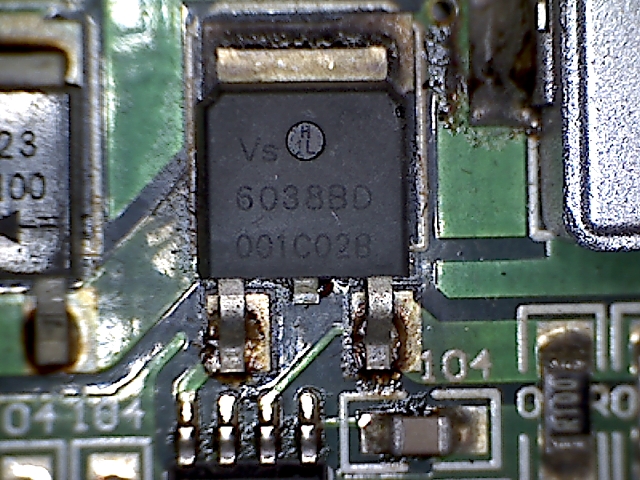

Weet iemand wat dit voor component is?
Hij zit in de led driver van een chinese mini moving head.
