Op 3 augustus 2019 18:49:50 schreef Arco:
Waar vind ik 8 pin stackable headers (8mm hoog, 2.54mm pitch) van een fatsoenlijke kwaliteit?
Ik heb er nu al een aantal gehad via ebay/ali. Allemaal van beroerd tot nog slechter in kwatiteit.
(pinnen te lang, te kort, te dun, slecht kontakt, vlijmscherpe pinnen,...)
Ik wil gewoon vierkante pinnen zoals een 'echte' pinheader heeft. (die ik nu heb zijn plat en veel te dun)

Beetje laat, maar heb je wat aan de Samtec ESQ-108-13-G-S (klikbaar)?
https://media.digikey.com/Renders/Samtec%20Renders/ESQ-108-13-G-S.jpg
Gemaakt door Samtec, verkocht door verschillende distributeurs: Datasheet hier: http://suddendocs.samtec.com/catalog_english/esq_th.pdf

De pinnen zijn 7,36mm.

Arco

Special Member

Bedankt,

Ik had nog wel uitgebreid door de Samtec catalogus gebladerd en ze niet gezien... ;)
(ik bestel meestal rechtstreeks bij Samtec in Duitsland, zal volgende keer vragen of ze een paar meesturen...)

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

.

[Bericht gewijzigd door Brainbox op zondag 8 september 2019 08:36:12 (100%)

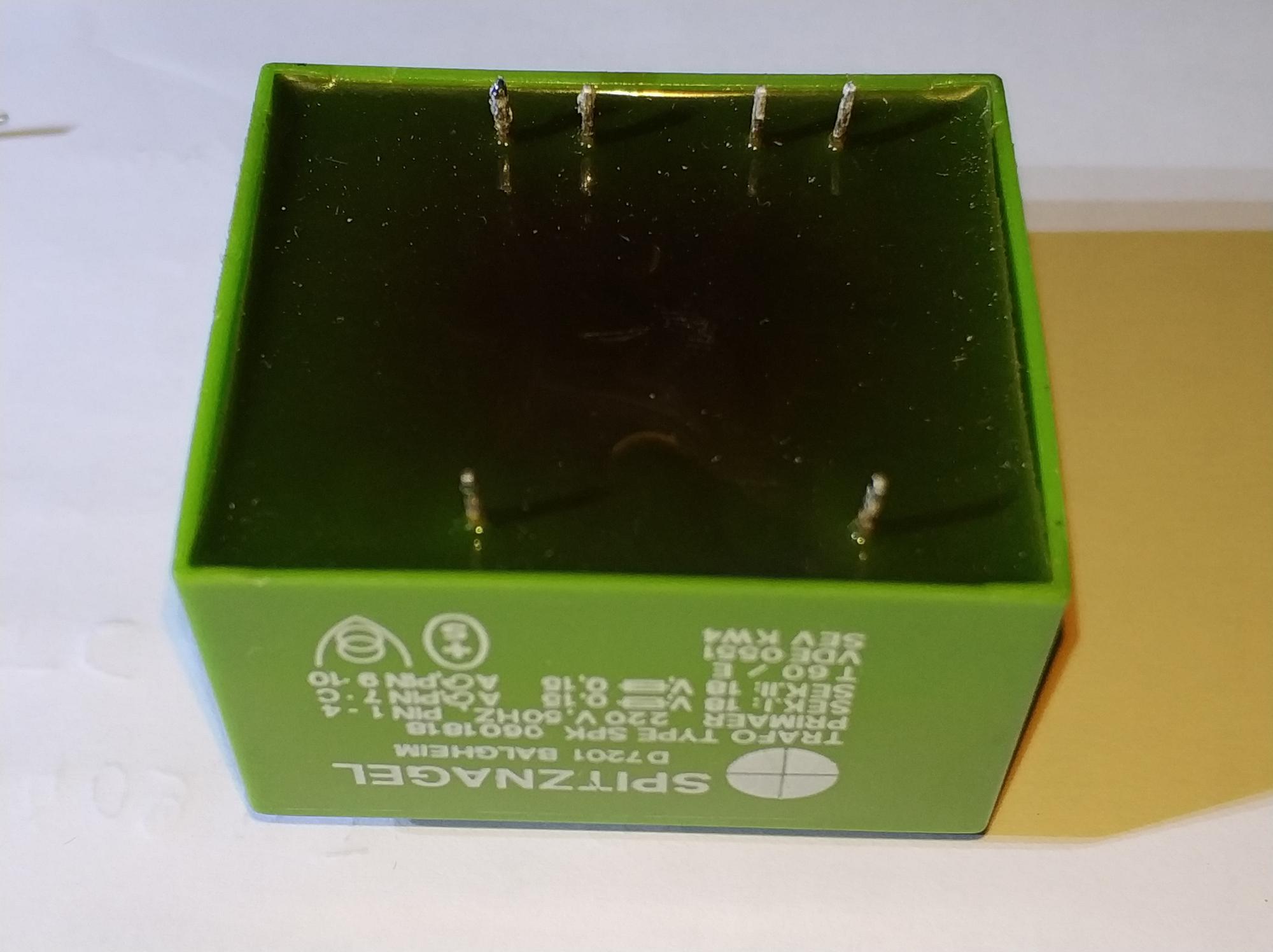

Voor de herstelling voor een printplaat, ben ik op zoek naar deze transformator. Via Google valt er niet veel te vinden. Iemand die weet waar ik best kijk voor een passende vervanger?
Typenummer: Spitznagel SPK 0601818

Arco

Special Member

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Op 8 september 2019 18:25:13 schreef Mrtn1988:
[...]

Tada: https://shc-gmbh.com/product.aspx?pn=SPK%200601818&lang=en

Google is je vriend...

Had ik gevonden. Op stock: 0. Maar goed, zal idd vervanger moeten zoeken ahv afmetingen .

Op 8 september 2019 17:41:36 schreef Memorex:
Voor de herstelling voor een printplaat, ben ik op zoek naar deze transformator. Via Google valt er niet veel te vinden. Iemand die weet waar ik best kijk voor een passende vervanger?
Typenummer: Spitznagel SPK 0601818

[bijlage]

Hij is iets lichter, maar denk dat deze wel zou moeten werken.

Edit: net niet passend qua afmetingen, maar dan zou ik gewoon de pootjes wat buigen. Je moet wat als er geen alternatief is...

[Bericht gewijzigd door Mrtn1988 op zondag 8 september 2019 18:40:54 (11%)

Op 8 september 2019 18:35:34 schreef Mrtn1988:
[...]

Hij is iets lichter, maar denk dat deze wel zou moeten werken.

Edit: net niet passend qua afmetingen, maar dan zou ik gewoon de pootjes wat buigen. Je moet wat als er geen alternatief is...

Is wel meer dan een klein beetje buigen.. tussen twee secundaire windingen zit maar 10mm. Bij dit alternatief is dat 15mm..
Blijkt niet zo vanzelfsprekend om iets passend te vinden..

RAAF12

Golden Member

Zeker weten dat de zekering nog goed is? Dat is dat zwarte 'dropje' rechts op de print. Als die echt kapot is en niet past kan je ook wat gaatjes boren op de print. Er naast dezelfde trafo en die is wel OK?

[Bericht gewijzigd door RAAF12 op zondag 8 september 2019 19:29:50 (41%)

Op 8 september 2019 19:28:21 schreef RAAF12:
Zeker weten dat de zekering nog goed is? Dat is dat zwarte 'dropje' rechts op de print. Als die echt kapot is en niet past kan je ook wat gaatjes boren op de print. Er naast dezelfde trafo en die is wel OK?

Is 100% zeker defect. Oneindig ohm langs primaire kant. En geen spanning op sec, na inschakelen. Dat zwarte dropje is trouwens een bruggelijkrichter.

evelo

Golden Member

Op 7 september 2019 16:11:58 schreef RAAF12:
[...]

Ik heb zelf zoiets in het hok hangen daarmee is het verbruik goed te meten. Met de switch is ook te kiezen voor cosinus phi en record de verstreken tijd de verbruikte energie. De display is nog vanaf een meter of vier afstand te lezen. https://nl.aliexpress.com/item/32845721795.html?spm=a2g0o.productlist.…

Ondertussen bestelt bij amazon, bedankt voor de tip!

fatbeard

Honourable Member

Op 8 september 2019 19:36:00 schreef Memorex:
[...]
Is 100% zeker defect. Oneindig ohm langs primaire kant. En geen spanning op sec, na inschakelen. Dat zwarte dropje is trouwens een bruggelijkrichter.

https://www.okaphone.com/artikel.asp?id=449381

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.
Arco

Special Member

Trafo is aan de pin-out te zien een EI38: https://uk.farnell.com/myrra/44197/transformer-3-2va-18v/dp/1689077

[edit] Oeps, is maar 1x18v...

Deze dan: https://uk.farnell.com/myrra/44203/transformer-3-2va-230v-2-x-18v/dp/1…

[Bericht gewijzigd door Arco op zondag 8 september 2019 20:34:58 (24%)

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
RAAF12

Golden Member

Op 8 september 2019 19:36:00 schreef Memorex:
[...]

Is 100% zeker defect. Oneindig ohm langs primaire kant. En geen spanning op sec, na inschakelen. Dat zwarte dropje is trouwens een bruggelijkrichter.

Ahh ik sta gecorrigeerd en kon niet verder inzoomen....
Nieuwe trafo's zullen 230V ipv 220V zijn...dat lijkt mij een voordeel te zijn.

[Bericht gewijzigd door RAAF12 op zondag 8 september 2019 20:48:41 (11%)

Kruimel

Golden Member

Op 8 september 2019 17:41:36 schreef Memorex:
Voor de herstelling voor een printplaat, ben ik op zoek naar deze transformator. Via Google valt er niet veel te vinden. Iemand die weet waar ik best kijk voor een passende vervanger?
Typenummer: Spitznagel SPK 0601818

Zou deze passen? (Van marktplaats.nl, klikbaar)

https://i.ebayimg.com/00/s/NTYyWDEwMDA=/z/xH4AAOSwyRNdb2ro/$_84.JPG

EricP

mét CE

Ik zoek een paar press-in dioden. Helaas geen foto van het defecte object (en uiteraard ook niet hier liggen, dat zou te simpel zijn; klacht omschrijving per TOR).
Type nummer is ook prima - dat zoekt makkelijker. En ik gok erop dat er 1 maat was, anders wordt het toch ergens een keer meten :)

De variant die er zit is hoogst waarschijnlijk silicium (geen germanium) en ik moet er een paar hebben die A in het huis hebben en een paar die K in het huis hebben. De werkspanning is 24V ('automotive', dus zeg 40V ofzo), de stroom zal max. een paar A zijn. Geen idee waarom men destijds voor press-in gekozen heeft.

Reden dat ik 'dezelfde' zoek is omdat het dan 'ter plekke' wel gerepareerd kan worden, als het wat anders wordt, dan wordt het wat knutselen.
Ze worden gebruikt als gecontroleerde spanningsval, om te kijken of er stroom loopt. Allemaal dus niet zo heel kritisch...

RAAF12

Golden Member

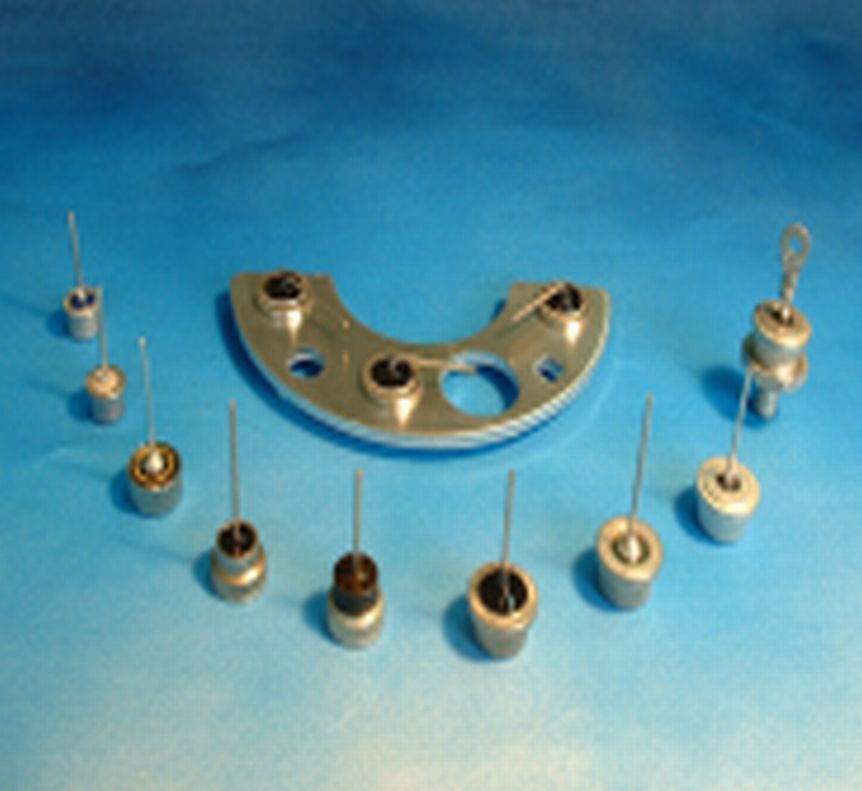

Press-fit diodes worden die genoemd, elke auto dynamo/startmotor hersteller heeft die liggen in het bakje. Zoiets https://www.ebay.com/itm/100-NEW-POSITIVE-NEGATIVE-DIODE-70-Amp-200-Vo…

Die diodes zitten ongeisoleerd op dezelfde heatsink daarom is de de metalen buitenkant goed gemarkeerd, soms staat er een rode R (reverse) op de body van de diode. Autoboeren noemen het vaak de 'diodeplaat' die in de dynamo zit..

Arco

Special Member

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Goedemiddag, ik heb al een tijdje een Lenze frequentieregelaar liggen waar de 6 igbt's van versleten zijn, alleen de codering kom ik niet wijs uit.

Tevens heb ik een Fluke 355 met gebroken display ter reparatie liggen.

Als iemand toevallig iets weet uit te halen zou ik dat zeer op prijs stellen. :9

Arco

Special Member

Gezien de L(e)NZ(e) opdruk een custom spin-off van het origineel...

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
RAAF12

Golden Member

Displays kan je bij Fluke bestellen. Bestellen via een verkoopkanaal in de buurt dan betaal je geen verzendkosten.
https://www.fluke.com/nl-nl/verkoopadressen

Ruben_Lichtenvoorde

Golden Member

Lasaulec vestigingen kunnen alle gangbare Fluke onderdelen bestellen. Ik heb er al het een en ander besteld (Vestigng Hengelo) en de prijzen waren altijd erg netjes.

EricP

mét CE

Press-fit diodes worden die genoemd, elke auto dynamo/startmotor hersteller heeft die liggen in het bakje. Zoiets https://www.ebay.com/itm/100-NEW-POSITIVE-NEGATIVE-DIODE-70-Amp-200-Vo…

Dat is dus het toverwoord. Jammer dat een Farnell zo 1-2-3 niks in die hoek schijnt te hebben - de enige normale leverancier lijkt dus de dynamo-revisie-toko te worden.
Zo op de foto te zien, is de maat heerlijk gestandariseerd, dus eers maar eens achterhalen hoe 'dik' deze zijn. Dank voor de input.
