markce, waar heb je dat "doosje" vandaan ?
ziet er mooi uit en ik ben op zoek naar zoiets voor soortgelijke toepassing.
In no Sense, Nonsense
Doosje komt van Reichelt. Enige plek waar het een beetje betaalbaar is. Het type is Hammond 1550Z116.
Doosje komt van Reichelt, maar Conrad heeft het ook. Het type is Hammond 1550Z116.
Tidak Ada

Golden Member

Ha Mark,

Mooi gemaakt!
Deze doosjes worden toch ook door Rose gemaakt?

Misschien ben ik een 'irrumator praetor formicis', maar geeft door het afgesloten doosje de opwarming van de weerstanden geen probleem voor de stabiliteit en beïnvloeden die weerstanden elkaar niet? Of ga je er van uit dat de belasting bij gebruik dermate laag is, dat er onvoldoende opwarming optreedt?

Groet,

T.A.
Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
Hi Tidak Ada,

Rose maakt vergelijkbare behuizingen, misschien zelfs nog wat mooier, en duurder...

Het doosje is gesloten om de luchtvochtigheid en temperatuur rond de weerstanden constant te houden.
Er zit veel lucht rond de weerstanden en ze zitten op ruime afstand van elkaar gemonteerd.
Gezien de toepassing worden de weerstanden weinig belast, aansturing met een paar volt (DMM R-bereik).

edit:
Bij precisieweerstanden is de vuistregel om niet meer dan 20% te belasten. Dat komt voor zowel mijn GR setje, als de CAL-R op ongeveer 0.1W:
- GR 1K -> max 10V
- CAL-R 10K -> max 30V
enz.
Ik zie hier toch vele mooie projecten!

Ik zal toch nog maar mijn huidig afgewerkt project even voorstellen:
Het is een kleine robot origine Fischertechnik maar al snel kwam ik tot de bevinding dat niet alles volgens mijn normale wensen verliep. Dus tijd voor een grondige aanpassing.

De originele besturings module de TXT Controller heb ik behouden. Die werkt uitstekend als interface met het PC UHD scherm waarbij je alles vrij eenvoudig kunt voorstellen en realtime gebruiken. Alle I/O's heb ik echter verschoven naar mijn eigen hardware controller met een FPGA en die verbonden met de I2C bus van de Fischerchnik Controller. De driver in de FPGA heb ik optimaal geschreven zodat die heel lange burst reads/ writes kan ondersteunen. De TXT Controller heeft immers een heel optimale timing als hij alles in eenmaal mag versturen. Anders neemt hij minsten 1 tot 2 msec tussen iedere I2C acces.

Bevelen in de TXT Controller zijn relatief beperkt. Immers ik moet enkel iets geven zoals ga naar deze positie. De rest is uitlezing van die positie en alle mogelijke toestanden van detectoren en encoders. Encoders heb in opnieuw gemaakt, ook met een home punt zodat na calib een absolute positie waarde kan gebruikt worden.

Enkele beelden:
https://farm2.staticflickr.com/1799/42978682511_b0678d2a9d_c.jpg
HD: https://www.flickr.com/photos/fotoopa_hs/42978682511

De Input boxen, in totaal 48 inputs:

https://farm1.staticflickr.com/875/42260225464_48700054fa_c.jpg
HD: https://www.flickr.com/photos/fotoopa_hs/42260225464

Aandrijving:
https://farm2.staticflickr.com/1764/42260225154_028a6db9b2_c.jpg
HD:
https://www.flickr.com/photos/fotoopa_hs/42260225154

Rotary encoder gemaakt met POM, bevat quadrature encoder en home punt:
https://farm2.staticflickr.com/1831/42260224704_ced2ecd584_c.jpg
HD: https://www.flickr.com/photos/fotoopa_hs/42260224704

Meetsignalen LA encoder:
https://farm2.staticflickr.com/1783/42077186605_e6c5e0d6fa_c.jpg
HD: https://www.flickr.com/photos/fotoopa_hs/42077186605

En een video van het project. Die bevat een 8x8 matrix en kan opgevuld worden met een patroon uit de character ROM uit de FPGA of je kan een eigen patroon tekenen. Omgekeerd kun je ook het gemaakte patroon weer afvoeren. Er is ook een scan functie voorzien, maar niet op deze video, om een patroon die in de matrix zit weg te nemen zonder dat je hiervan informatie hebt. Dit is praktisch als je gestopt ben met iets in de matrix en daarna de spanning hebt uitgeschakeld..

Film op Youtube best in HD te bekijken:
https://youtu.be/7SJqeSHPiRQ

Frans.
Op 27 juni 2018 19:45:46 schreef dijkmane:
markce, waar heb je dat "doosje" vandaan ?
ziet er mooi uit en ik ben op zoek naar zoiets voor soortgelijke toepassing.
Newton online heeft ook mooie doosjes
Just find out what you like and let it kill you
Lambiek

Special Member

Dat is weer een gaaf ding geworden Frans!!!! :)

De encoder die op de arm zit waar je de kogels mee pakt en de kogels plaatst, zit daar zo'n mechanische encoder op? Als dat zo is, ben je niet bang dat die snel stuk is. Die dingen kunnen niet echt veel hebben.
Als je haar maar goed zit, GROETEN LAMBIEK.
dijkmane

Golden Member

Op 3 juli 2018 23:33:01 schreef hadv:
[...]Newton online heeft ook mooie doosjes

inderdaad, thnx.
kom wekelijks in den bosch, dus ga er eens kijken.
In no Sense, Nonsense
Op 4 juli 2018 09:01:49 schreef Lambiek:

De encoder die op de arm zit waar je de kogels mee pakt en de kogels plaatst, zit daar zo'n mechanische encoder op? Als dat zo is, ben je niet bang dat die snel stuk is. Die dingen kunnen niet echt veel hebben.

Ja idd, ik heb er al twee moeten vervangen door mijn eigenbouw versie. Die mechanische verdragen geen axiale druk. In de toekomst ga ik ze niet meer gebruiken.
Vandaar dat ik POM staven besteld heb. Dat materiaal bewerkt heel goed. Het was weer een investering, de staven hebben een lengte van 1m. Zo was mijn bestelling al boven de 100 euro.
Ik heb ook een home signaal voorzien. Hiermee bekom je een auto calibratie als je samen met een extra switch op wagen over het punt beweegt. Encoders hebben 10 Neodym magneten, dus 40 pulsen/toer en 2 hall detectors. De derde hall is voor het home signaal.
Lambiek

Special Member

Op 4 juli 2018 09:47:14 schreef fotoopa:
Ja idd, ik heb er al twee moeten vervangen door mijn eigenbouw versie. Die mechanische verdragen geen axiale druk.

Ja, ik heb ook slechte ervaringen met die dingen.

Vandaar dat ik POM staven besteld heb. Dat materiaal bewerkt heel goed. Het was weer een investering, de staven hebben een lengte van 1m. Zo was mijn bestelling al boven de 100 euro.

Ja het spul is goed te verwerken, maar het is wel behoorlijk aan de prijs. Maar uit een meter kun je heel wat encoderschijfjes maken voorlopig. :)

Ik heb ook een home signaal voorzien. Hiermee bekom je een auto calibratie als je samen met een extra switch op wagen over het punt beweegt.

Net als bij een standaard encoder, als de index aanwezig is tenminste. Niet alle encoders hebben dat standaard.

Encoders hebben 10 Neodym magneten, dus 40 pulsen/toer en 2 hall detectors. De derde hall is voor het home signaal.

Je telt dus de op en neergaande flanken, is trouwens wel gebruikelijk.

Maar het is weer een leuk project zo. :)
Als je haar maar goed zit, GROETEN LAMBIEK.
Klein maar fijn...
https://www.youtube.com/watch?v=jLhJTVejKyg
De belschakelaar kan in een van de voedingslijnen worden opgenomen.
LET OP: De LS1240A bezit een geïntegreerde bruggelijkrichter en kan (dus) alleen met een wisselspanning worden gevoed (12V).
Leve het transistortijdperk!

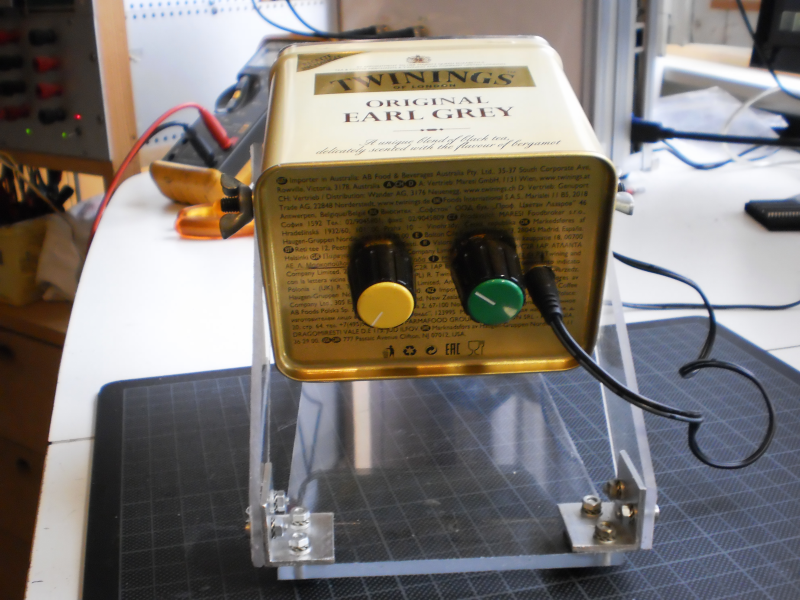

Mijn Doka Theelicht :-)

Ik had hier een Cree RGBW led op een 'Star Board' en ook nog wat overschotjes alu, plastiekplaat en een net iets te kleine gaatjesprint overschot.




Simpele schakeling, 555 als PWM sturing, aan de uitgang een 5 standen schakelaar die 1 (2) van de ingangen van een ULN2803 aanstuurt. Je kan kiezen uit de 4 kleuren en geen licht, maar geen mengkleur. Daarvoor is het koelprofiel te klein en mijn voedinkje te zwak. Maar voor doka heb ik geen mengkleuren nodig.




De 4 leds zijn aangesloten op twee uitgangen parallel van de 2803, stroom per led is +/- 650 mA.

Groetjes,
eSe
I am an expert of electricity. My father occupied the chair of applied electricity at the state prison.
miedema

Golden Member

Ha eSe,

Leuk hobby projectje, met sjieke lampvoet! :-)

Waar voor gebruik je die kleuren in de doka?
Rood en geel begrijp ik. Maar groen en blauw?

groet, Gertjan.
@Miedema Ik ga zelf wat emulsies maken voor holografie. Sommige zijn gevoelig voor rood licht, andere voor blauw licht. Bij weer andere heb je een groene safelight nodig.

Ik kan de witte led gebruiken met verschillende kleurfilters, voor zover dat met led's werkt.

Het ding is misschien ook handig om negatieven te bekijken met verschillende licht kleuren. Of microscoop fotografie met verschillende kleuren. Of, of...

Ik had deze led toch liggen, daarom dit gebouwd. Het houd me ook van straat :-)

Groetjes,
eSe
I am an expert of electricity. My father occupied the chair of applied electricity at the state prison.
miedema

Golden Member

Ha eSe,
Helemaal helder :-)
Ik had niet bedacht dat je in de doka ook andere dingen kunt doen dan gewoon ontwikkelen en afdrukken :o
Holografie lijkt me leuk!

groet, Gertjan.
Sine

Moderator

Angaben sind wie immer ohne Gewähr.
co voeding uitvoering 2018? :)
waar rook was, werkt nu iets niet meer
Sine

Moderator

Angaben sind wie immer ohne Gewähr.
C0218 voeding Blackdog versie met AD584JH als referentie.
It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.
Sine

Moderator

Hmm, dat ruikt naar overkill.
Angaben sind wie immer ohne Gewähr.
Ziet er interessant uit. Toch wel GPS gestuurd?

Gr. N.
nil volentibus arduum niets is moeilijk voor hen die willen
als het een blackdog ontwerp is, zijn de NASA specs natuurlijk standaard, nauwkeurig op 0,0001% op de noordpool of in de sahara :P
waar rook was, werkt nu iets niet meer
blackdog

Honourable Member

Hi,


Ik weet van nix :-)

Nasa specs...
Ontploffen mijn schakelingen dan op een manier zodat ze in een baan om de aarde komen? *grin*

De 2016 voeding is wat DC stabiliteid betreft met mijn opmerkingen stabiel genoeg voor 99% van de gebruikers.
Maar iedere aanpassing en/of toevoeging zie ik graag tegemoed!

Groet,
Bram
Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"
Oh jee, en ik heb mijn CO voeding 2016 nog niet eens in een kastje gemonteerd...
