Je mooiste meetapparatuur. Deel 11

dijkmane

Golden Member

LED's gelijmd bovenop plexiglas van display:

5V voor de LED's haal ik uit een connector :

Iets beter zichtbare verlichting :

In no Sense, Nonsense
rob040

Golden Member

Dank voor de aanvulling! Is mij nu duidelijk. :-)

Arco

Special Member

Leds voor het installeren even over een schuurpapiertje halen geeft een mooi diffuus lichtbeeld...

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
Schimanski

Golden Member

Een extra voeding is nooit weg. Vandaag op de NVHR beurs een mooie Delta E018 0.6D gescoord voor weinig geld (€35,-). Zo op het oog werkt alles prima, ziet er ook mooi uit, alleen wat Dymo labels en hiervan resterende lijmresten eraf gehaald.

Deze had ik nog niet en hiermee is mijn setje compleet :) De onderste in de stapel is mijn eerste voeding, Elektuur '82 gebouwd in 1987,

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum
Tidak Ada

Golden Member

Boffert! ;)

[Bericht gewijzigd door Tidak Ada op zondag 26 november 2023 17:03:09 (16%)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

Ik was ook op de beurs, voor mij niet veel interessants maar naast enige componenten een gebutste Nedoptifa (Bleeker) galvanometer mee genomen voor weinig.

Hij is nog goed, mits gelocked (draaien aan de chromen ring, groen/rode indicatie) zijn deze instrumenten toch wel erg robuust.
De "10" blijkt overigens 30 µA en de weerstand is 32 Ω. Zo heb ik een reserve voor mijn brug :)

Ik heb ook zo'n E018 16D. Jammer dat er geen regelbare stroombegrenzing op zit.

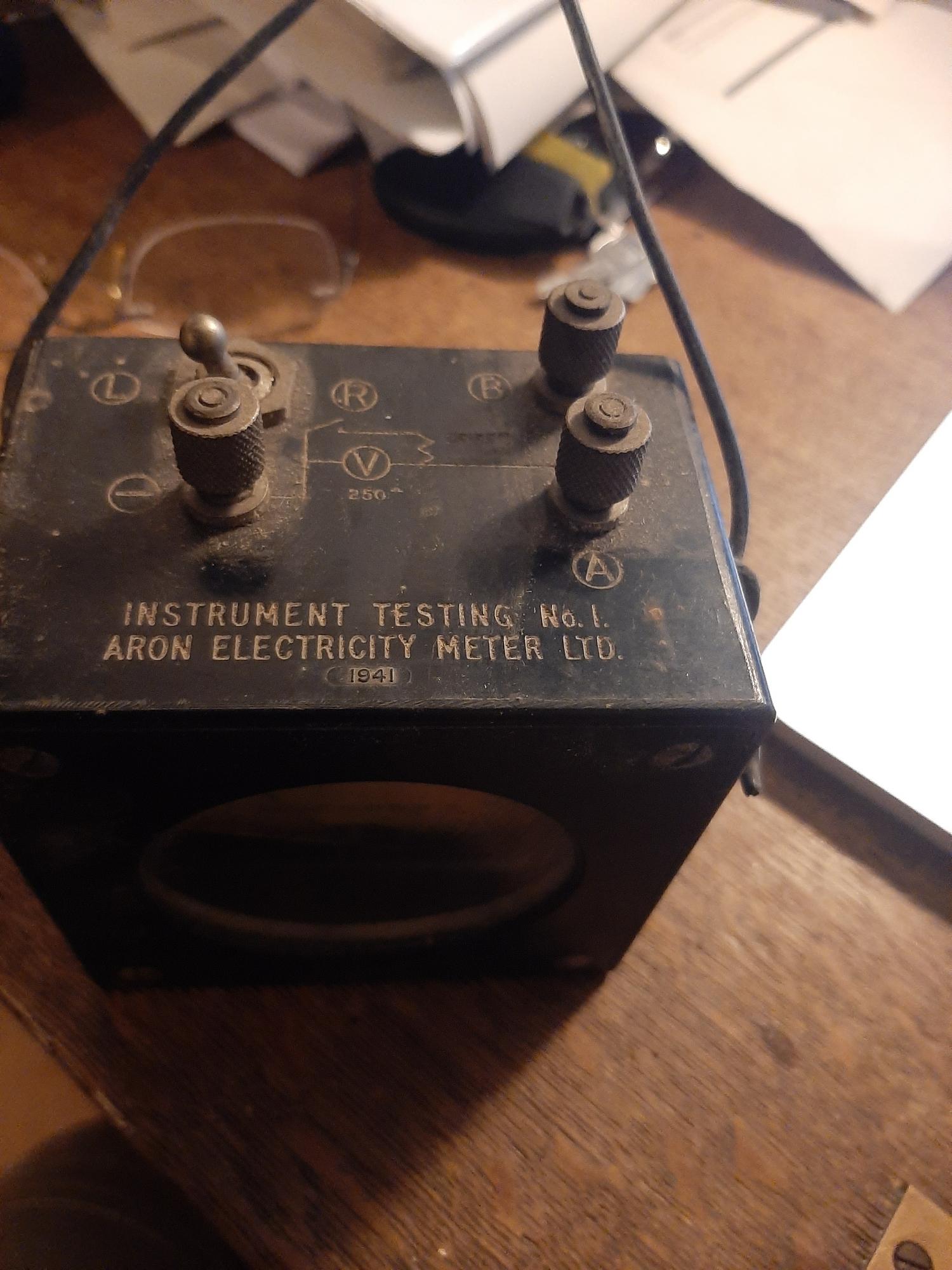

Ik heb deze meter gekregen, dank niet dat ie werkt, naaldje staat wat van nul af.
Lijkt te zijn om batterijen te testen. weet iemand meer?

Is gekregen van iemand die er niks van weet van iemand die niks meer weet.

zit sinds 2009 in de PV.

Op 26 november 2023 22:54:25 schreef andre1973:
Ik heb deze meter gekregen, dank niet dat ie werkt, naaldje staat wat van nul af.
Lijkt te zijn om batterijen te testen. weet iemand meer?

[bijlage][bijlage][bijlage]

Is gekregen van iemand die er niks van weet van iemand die niks meer weet.

lijkt een tester voor oa losse batterijen, zou iets uit de kolen mijnen kunnen zijn voor de helmlampen miss, van 1941 nog.

waar rook was, werkt nu iets niet meer
Arco

Special Member

Is het meterfront niet gewoon statisch geladen? (vochtig doekje erover halen)

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
blackdog

Golden Member

Hi,

Deze is niet mijn eigendom, maar van mijn Broer.
https://www.bramcam.nl/Diversen/DMM-PAC-Elmhurst-01.png

Nix geen extra ge-isoleerde stekkerbussen voor 1200v en 6000V, mietjes zijn het tegenwoordig. :+
En ja, hij is groot, nu niet direct een draagbaar meetinstrument, kijk ook eens naar de bovenste schaal daar zijn de karakters 90 graden gedraaid.

Let ook eens op de drie schalen in het midden, die de "0" in het midden hebben.
De meterschaal voor AC is voor de lage waarden steeds meer verscheven getekend ter compensatie van de niet lineairitijd.

Leuk ding!

Groet,
Bram

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.
flash2b

Special Member

Mooi ding, in Art Deco style. Dit is en VTVM dus modern voor zijn tijd.

Marce heeft ook een Precision Aparatus: https://www.circuitsonline.net/forum/view/message/1924665#1924665

fred101

Golden Member

Wat een vreemde opschriften bij de weerstand ranges. Je hebt Ω MΩ en MEGS. Geen idee wat die laatste is.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
Arco

Special Member

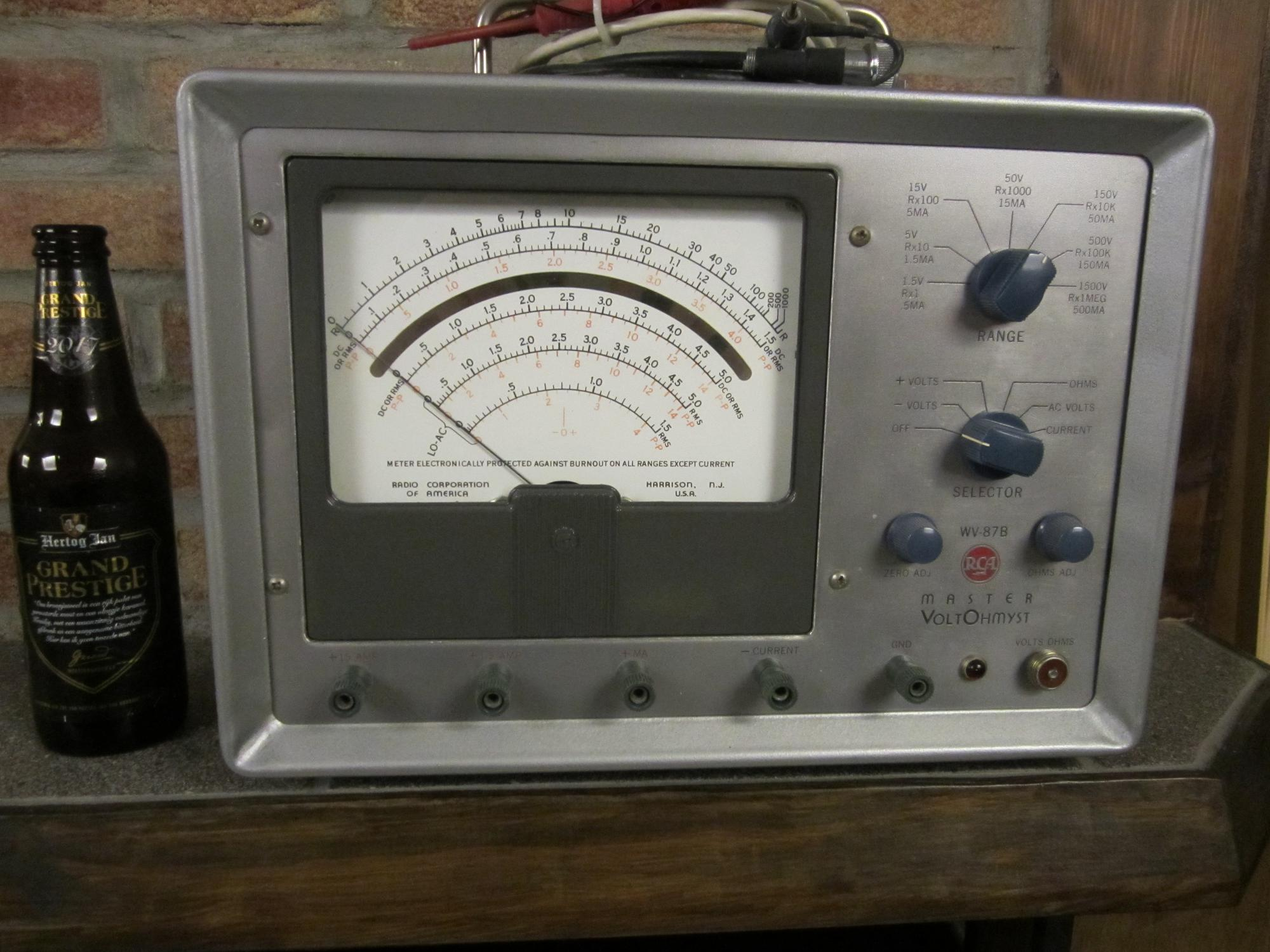

Mijn VTVM heeft ook gewone bussen en een coaxplug voor 1500v... (toen dacht men nog 'aanraken moet je niet doen, eigen schuld'... :+ )

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Op 27 december 2023 13:51:46 schreef blackdog:

Let ook eens op de drie schalen in het midden, die de "0" in het midden hebben.

Leuk ding!

Groet,
Bram

Bij VTVM's was het niet ongewoon, een tweede nul in het midden vd schaal (Arco's RCA heeft het ook). Voor DC kon je dan kiezen of in ruststand de naald links staat of in het midden. Dat laatste is handig als je negatieve spanningen verwacht. Nadeel is dat het bereik kleiner (gehalveerd) wordt.

om het af te leren, nog eentje uit de oude doos, . (of is het in een oude doos?)

RAAF12

Golden Member

Op 28 december 2023 23:24:30 schreef kris van damme:
om het af te leren, nog eentje uit de oude doos, . (of is het in een oude doos?)[bijlage]

den ouden doosch

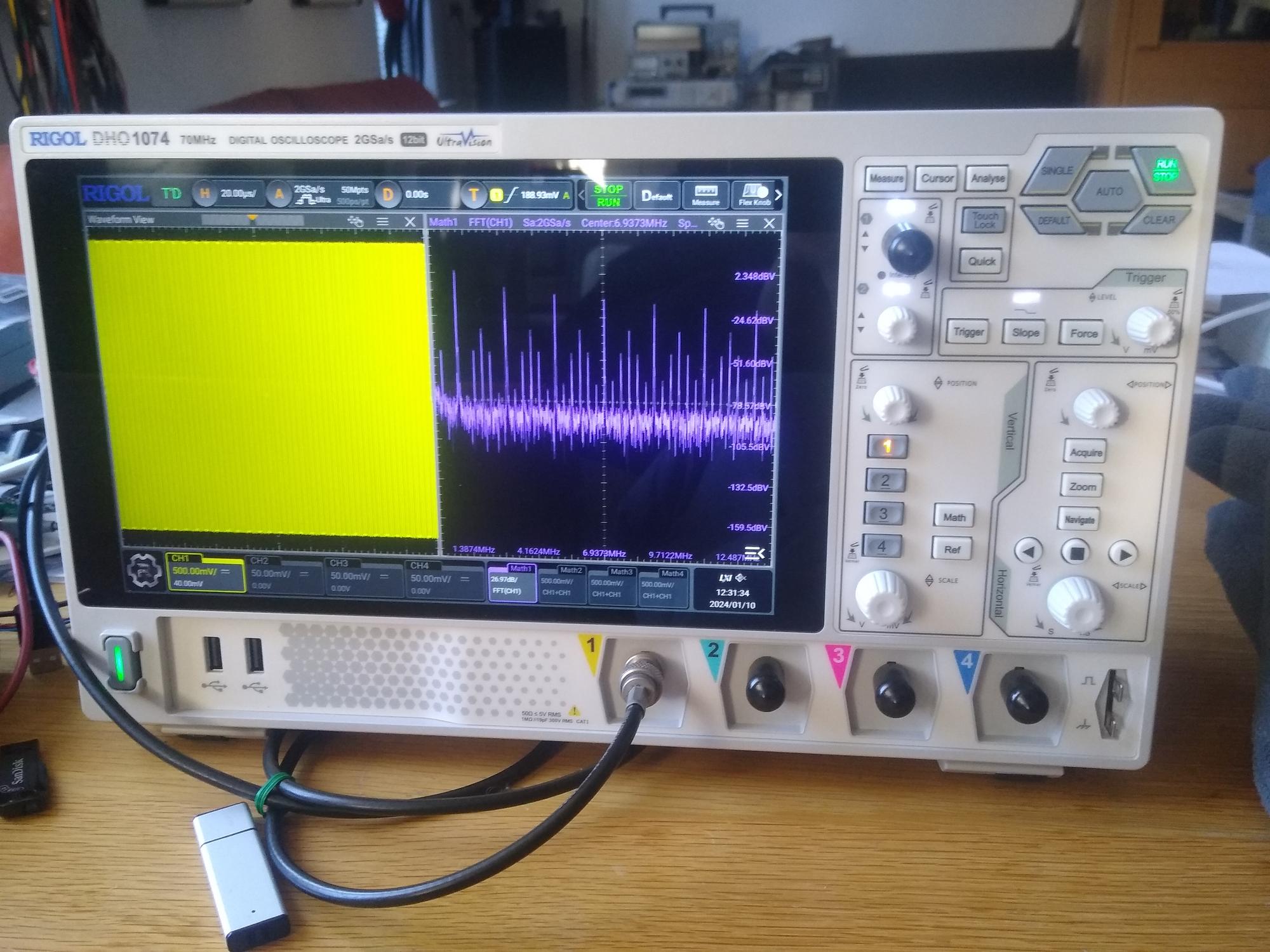

Verlaat kerstkado. De nieuwe 12bits Rigol HDO 1074.
Veel toeters en bellen. Ik hebt met de fft zitten spelen. Wat is dat mooi allemaal.

Het spectrum van een UNI-T 962E op square wave stand. Ik moet nog veel leren.
De netserver is ook leuk. Er zit eem HDMI aansluiting op. Zou de touch-screen werken met met een grote monitor met touch-screen?
Jammer dat ik (nog) geen 50Ω input kan selecteren.

Groet,

Henk

En een ouwe trouwe Keithley 199. Ik wilde een kleinere DMM voor op tafel. De Keithley is 5 digits. Dus voor mijn dagelijks werk nauwkeurig zat. Duidelijk display, ook aan de andere kant van de kamer af te lezen. IEE488 aansluiting samen met de AR488 en de driver van Miedema loopt TestController er op.
Ik wilde altijd graag de multiplexkaart erbij. Deze zit eraan te komen.

miedema

Golden Member

Ha Camino1,

Goed bezig :-)
Gefeliciteerd met je scope! Inderdaad een nieuwe generatie....
Waarom kun je (nog) niet 50Ω afsluiten?

.
Die Keithley lijkt populair te worden in mijn omgeving :-)
Flash2b kocht er eentje op de VRZA radiomarkt in Ermelo, ik heb er zelf inmiddels 2 van rbeckers, en haasje93 heeft ook een mooie. (met de connectoren voor de scannerkaart!)

Het zijn fijne meters. Lekker snel! Bij rbeckers stonden diverse DMM's, maar deze Keithleys waren zijn favoriete werkpaarden.
Een minder puntje van de K199 is zijn referentie: De 1N4579 is een mooie referentie zenerdiode. Maar toch een maatje minder dan de LM399 die in de meeste betere DMM's zit.

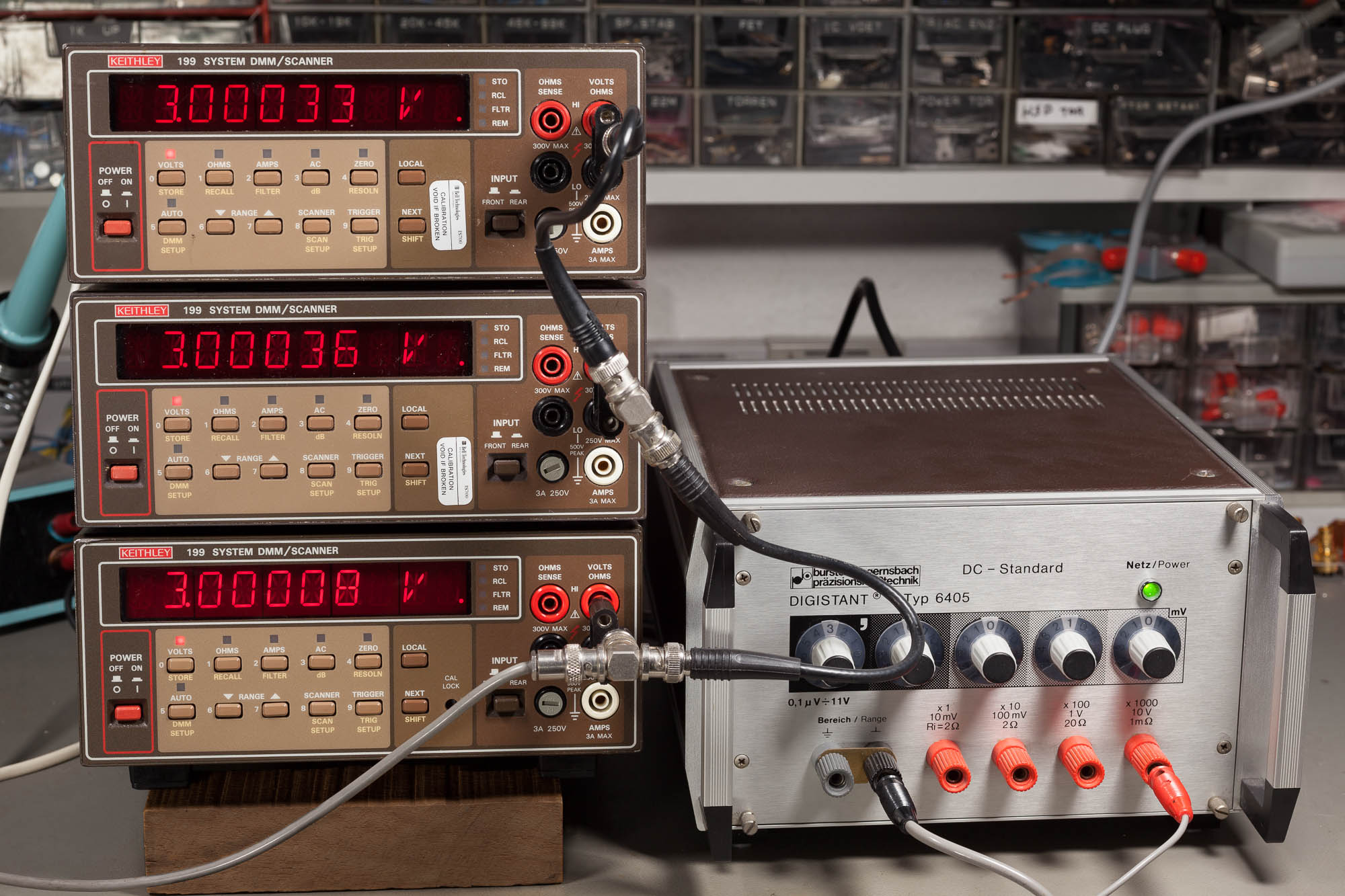

De K199's van flash2b en mij een een calibrator van flash2b:

https://www.miedema.dyndns.org/co/2024/IMG_1861__3x_Keithley_199-600pix.jpg

De onderste (van flash2b) hadden we net vers gekalibreerd. Van de bovenste twee dateert de laatste cal van rond de eeuwwisseling.

Ik heb inderdaad voor de Keithley 199 een driver voor TestController geschreven. Maar door de drukte rond de nalatenschap van rbeckers nog niet toe gekomen om die ook te publiceren....

groet, Gertjan.

Waarom kun je (nog) niet 50Ω afsluiten?

Hallo heer Miedema,

In de Rigol 1000 serie zit dat niet, dan moet je een 4000 kopen.
Terwijl het hardwarematig er wel in zit. Op EEV zoekt men hard naar een oplossing. De enige nette oplossing tot nogtoe is een 20dB verwakker.
Dan is de returnloss zo'n 50 dB. Genoeg voor serieus meetwerk.

miedema

Golden Member

Ha Camino1,

Ah, op die manier. Zolang je nieuwe Rigol nog een 70MHz scope is lijkt me een line afsluiter, of een T-stukje met 50Ω afsluiter goed genoeg :-)

Maar als je de scope gaat "upgraden", dan zou het mooi zijn als inderdaad ook de interne 50Ω afsluiter in functie hersteld kan worden. Parallelle ingangscapaciteit, and all that...

groet, Gertjan.

Ha heer Miedema,

van die 18 pF parallel aan de afsluitweerstand word ik niet blij. En de schakeling die er voor zit ook niet. Met dat soort shortcuts heeft 12 bits ook weinig zin. Een 20dB vezwakker is veel beter.
En inderdaad heeft de scoop al kapsones gekregen en hij verbeeldt zich dat hij 200 MHz aankan. Je mag nooit meer raden.

groet, Henk
