Ha harry64,
Ik denk dat het geen stentor is maar wel van Meek-it uit mijn hoofd een vierkante print......
Groet,
Henk.
Hallo Henk,
wat ik bedoelde is dat dus de aftakkingen op de spoelen van 6,5 windingen,
van af de min 1 winding is dus dan 50 oHM neem ik aan.
https://www.circuitsonline.net/forum/view/163789
.
Ja Martin ik geloof wel dat dit filter het ook zo doet,
MAAR los van dat alles was ik ook echt op zoek naar dat specifieke schema!
( ik kon het niet uit staan, kwas het kwijt! ) Schema gebruikt zelfs 2 trimmers 6/60pF.
Heb hier nog ergens 3 Stentors liggen.
.
Leuk Harry om te zien die SuperStentor! Daar heb ik volgens mij nog nooit het schema van gezien?
Misschien goed voor de volgende vraag? Staat die SuperStentor op het internet?
OF wacht eens eventjes… heb ik het schema altijd zelf al gehad misschien? Is dit het:
https://www.geocities.ws/ripkipelectriczone/4trap.htm
dit schema komt van mijzelf vandaan, heb ik lang geleden aan RipKip gegeven!
Nee als ik het goed bekijk is het niet het zelfde schema!
https://www.circuitsonline.net/forum/view/163789
Op de foto zit er na de 2N2219(A) een(1) 6/60pF trimmer en op de foto zitten er twee(2)
afijn ik weet het niet! Ik weet niet welk schema nu de echte SuperStentor is!
Misschien kan iemand daar opheldering over geven? ( gewoon voor de LOL vind ik wel leuk! )
.
voor de geintreseerde kijk zelf ook eventjes, misschien wel interessant:
https://www.google.com/search?q=schema+superstentor&rlz=1C1GCEA_en…
VrGr Rob
electron920
Everything should be as simple as possible, but not simpler.
Ha rob007,
Dan heb ik het goed begrepen welke center frequentie en bandbreedte wil je gaan gebruiken ?
En wat zijn de impedanties in / uit......
Groet,
Henk.
Hallo Henk,
HO HO HOOWWWWwwwww ( LOL
)
nee Henk sorry maar ik bedoelde: het was een vraag!
De vraag was dus dat klopt het dat nu dus na 1 winding en dan die aftakking,
is dat dan het 50 oHM punt? Ga aan nemen van wel!?
Bij dat filter is dus 1 winding de 50 oHM in en ook aan de uitgang is die eene winding de 50 oHMs uitgang.
Ik zit dan met mijn gedachte ook nog met dit schema:
https://www.hulpnodigmet.nl/wp-content/uploads/2013/06/4tr2_5watt-radi…
bij die 1e ( L2 ) en die 2e Buffer L3 zit dus de aftakking ongeveer ook op 1 winding
( in dit geval 1 1/3 winding )
.
Bij buizen zie ik vaak 1 tot 2 windingen met een dikkere draad 1,2...1,5MM en grotere diameter 10...12MM.
ik probeer het voor mijzelf een beetje besnappelijk te maken!
VrGr Rob
electron920
Everything should be as simple as possible, but not simpler.
Ha rob007,
Daar had ik antwoord op gegeven 1,5 a 2 winding is goed je transformeert omhoog.
Als het voor een uitgangsfilter is kan je beter een spoel als koppeling gebruiken.
Groet,
Henk.
Hallo Henk,
Ik hou voortaan 2 windingen aan.
Zat je trouwens ook wel eens op 2 Henk?
VrGr Rob
Heeft er iemand meer informatie/documentatie over het '3 watt FM' zendertje met (waarschijnlijk) 2x 2N3866?
maartenbakker
Golden Member
www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Op 1 december 2023 22:06:02 schreef electron920:
Maar.... je maakt het wel spannend vertel of mag dat niet
Nouja, ik mag dat vast wel vertellen, valt onder streekgeschiedenis categorie "opa vertelt". De Stentor is oorspronkelijk voor de eigen hobby ontwikkeld door een werknemer van de firma Stentor. Toen heeft Planken dat schema'tje in handen gekregen en er natuurlijk geen ROPLA opgezet want dan zou de RCD hem wel héél makkelijk kunnen vinden. Maar een ontwerp moet altijd een naam hebben en wat is er nou beleefder dan de oorspronkelijke ontwerper alle eer te geven
Heeft er iemand meer informatie/documentatie over het '3 watt FM' zendertje met (waarschijnlijk) 2x 2N3866?
Ik weet vrij zeker dat dit onding met 2 x 2N5109 werkte op 50MHz - waarna deze frequentie werd verdubbeld.
Hier staat een 3W Hacon zender
https://www.hulpnodigmet.nl/3-meter-fm-zenders/
In de reacties eronder staat ook nog een paar CO klanten...
Hallo Bianca,
Wat ik denk dat ik weet is dat je de 2X 2N3866s alle twee aan mij moet geven!
LOL, Nee als ik het niet mis heb is dit zendertje oscillator inderdaad met 2X de 2N3866
ik heb deze oscillator ook meermaals gebouwd met veel plezier, behoorlijk bereik ook!
.
moest ff zoeken maar dit is ongeveer het schema:
http://homepage.eircom.net/~yellowbeard/pantek.htm
nu is dit schema met de 2N3553 maar ik heb hem zelfs destijds met 2N2219 gebouwd.
Het is inderdaad wel een wild schema dat wel.
Als ik nog wat vind komt het hier er bij te staan.
VrGr Rob
Het schema heeft zelfs HEEL vroeger in de Duitse boekjes gestaan!
Minisione(Deel???) er zijn een boel delen ik heb ze ook gehad.
kijk ff al is het maar voor de LOL:
Dit is het schema wat ik had:
http://www.totalitaer.de/Rftechnik/sender100bis600mhz.htm
.
http://www.totalitaer.de/Rftechnik/mikrowellensender.htm
.
Hoe grof:
http://www.totalitaer.de/Rftechnik/einfachrfg175mhz20watt.htm
.
https://dokumen.tips/documents/elektro-minispione-schaltungstechnik-ba…
.
http://www1.shellkonto.se/icom2002/fmsandare/stationtransmitter/4/inde…
.
http://ok1ike.c-a-v.com/soubory/tipy/Smaltx1.gif
.
https://www.google.com/search?q=minispione+pdf&tbm=isch&ved=2a…
.
https://www.google.com/search?q=minispione%20pdf&tbm=isch&tbs=…
.
https://dokumen.tips/documents/elektro-minispione-schaltungstechnik-ba…
.
https://www.google.com/search?sca_esv=587328607&rlz=1C1GCEA_enNL99…
.
https://www.forosdeelectronica.com/threads/transmisor-fm-88-108mhz-3w.…
Op 2 december 2023 18:32:02 schreef maartenbakker:
[...]
Nouja, ik mag dat vast wel vertellen, valt onder streekgeschiedenis categorie "opa vertelt". De Stentor is oorspronkelijk voor de eigen hobby ontwikkeld door een werknemer van de firma Stentor. Toen heeft Planken dat schema'tje in handen gekregen en er natuurlijk geen ROPLA opgezet want dan zou de RCD hem wel héél makkelijk kunnen vinden. Maar een ontwerp moet altijd een naam hebben en wat is er nou beleefder dan de oorspronkelijke ontwerper alle eer te geven
Officieel werd ie verkocht als meetzender, niet als radiozender.
Toen was bezit nog niet verboden.
maartenbakker
Golden Member
www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Ik denk dat bezit toen juist wel verboden was. Later niet meer. In elk geval trok het hork wel de aandacht van de RCD anders zou ik dat niet vermeld hebben
[Bericht gewijzigd door maartenbakker op (16%)]
Dank voor alle informatie!
En inderdaad, eerder was het zo dat zenders (en zelfs specifieke onderdelen hiervan) verboden waren.
Rob, die 2N3866's kunnen vast nog wel ergens liggen, als ze beu zijn weet ik dat jij interesse hebt.
Met groot genot het KG topic doorgelezen wat je vermeldt hebt in de links.
Klasse!
Martin V
Telefunken Sender Systeme Berlin
Zo te zien is er meer interesse in de Stentor zelf, als in een deugdelijk filter.
electron920
Everything should be as simple as possible, but not simpler.
Ha Martin V,
Ha..ha...ha
Ik heb voor @rob007 nog een bandfiltertje uitgerekend met het idee om tte laten zien waar zo'n tap voor dient....
Groet,
Henk.
Hallo allen!
Jongens Jullie moeten de groeten hebben van Sinterklaas en de Zwarte Pieten!
( Kleinkinderen weer helemaal gek! Je kent het wel, MAAR, ouderwets he!
Gewoon zwart! )
.
Bianca graag gedaan!
Ik heb met dat eerste / bovenste schema een flink eind bereik gehad.
( Van Rotterdam naar Delft onder anderen )
Dit was ongeveer voor de modulatie:
http://www1.shellkonto.se/icom2002/fmsandare/stationtransmitter/4/inde…
en ik gebruikte geloof ik de BB105 in plaats BB139 afijn daar valt mee te sollen.
.
Hallo Martin,
Nee helemaal geen interesse voor Stentor! ( wil WEL het SCHEMA van origineel supper Stentor )
En dat filter dat wilde ik PERSE hebben voor mijzelf!
Nee Martin ik hoop vandaag of morgen te gaan beginnen met dat KIT zendertje!
Ik schijn een van de laatste te hebben:
https://dutchrfshop.nl/nl/kits-printen/524-onderdelenkit-drfs06-v2-fm-…
Dit is van af nu het eerste wat ik zou gaan doen!
MAAR omdat ik Corona kreeg kon ik er nog niet aan beginnen dus zotedoendes.
Henk ook voor jou, doe geen moeite, filter heb ik nu en zal ik later misschien in elkaar flansen.
VrGr Rob
maartenbakker
Golden Member
www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Op 3 december 2023 15:47:11 schreef Martin V:
Zo te zien is er meer interesse in de Stentor zelf, als in een deugdelijk filter.
Natuurlijk, het is een stukje nostalgie. Als je een degelijke FM-zender zoekt zijn er wel modernere ontwerpen.
Op 2 december 2023 17:43:31 schreef Bianca:
[afbeelding]Heeft er iemand meer informatie/documentatie over het '3 watt FM' zendertje met (waarschijnlijk) 2x 2N3866?
Volgens mij heb ik het originele kitje nog liggen van Carlo Gavazzi / Pantec.
.
Ik kon het op gegeven moment niet meer laten!
Jullie hebben het inderdaad steeds over allerlei van vroeger en ik dacht -

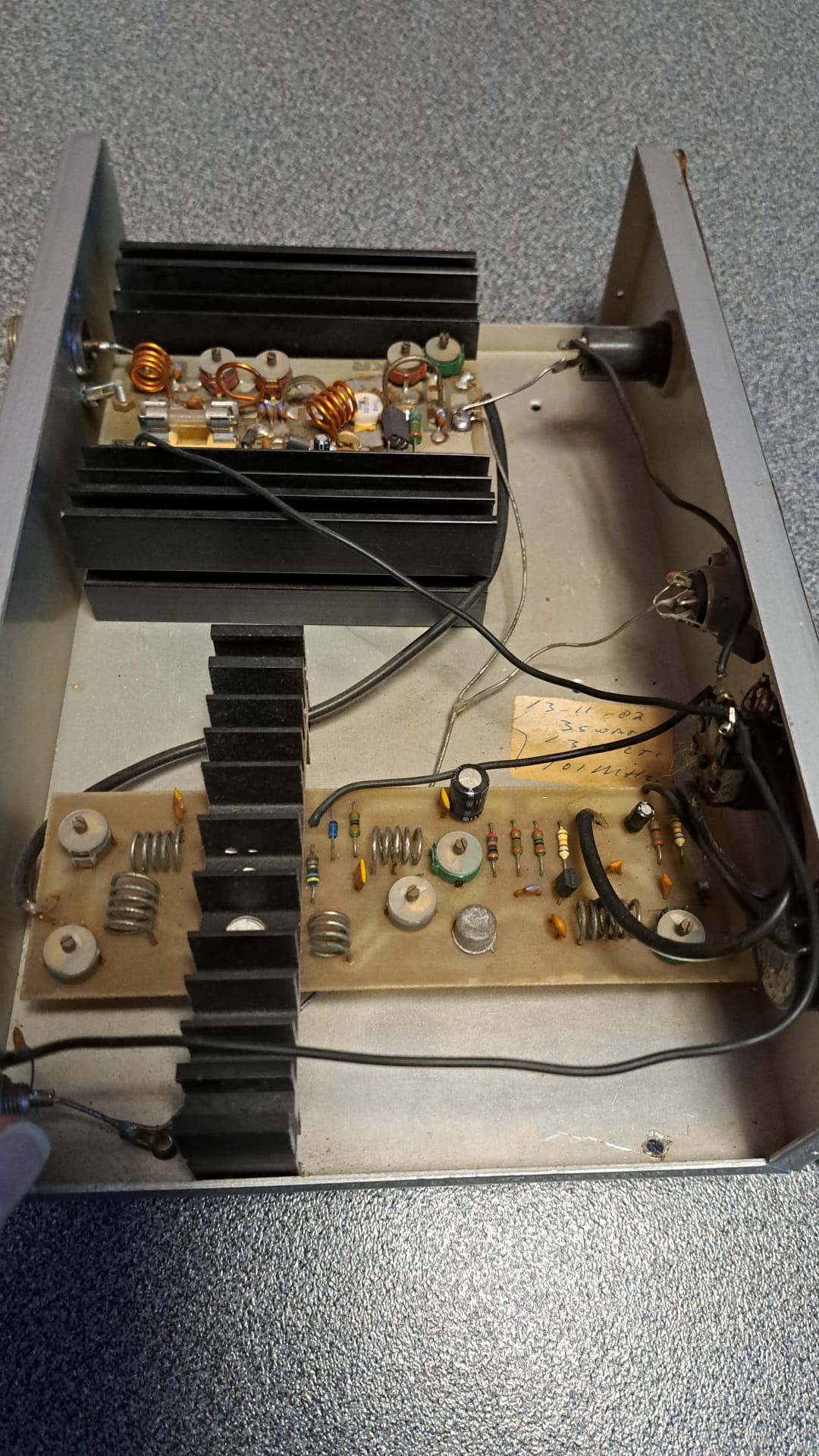

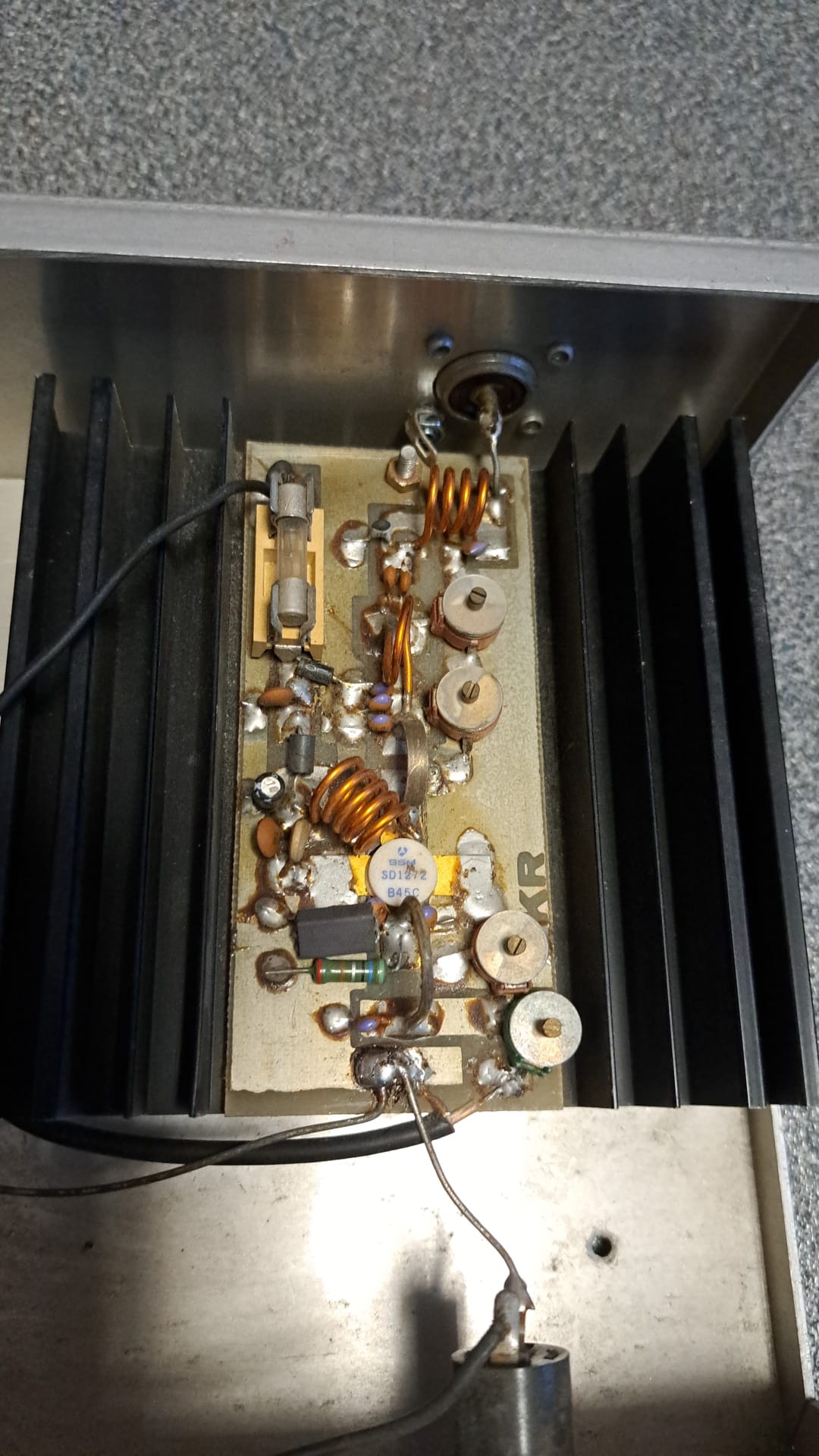

zal nu mijn ultieme breedbandzender eens ff laten zien dus hou je vast en bekijk de foto’s!
VrGr Rob
.
Deel 2
ik ga hiermee strakjes ff blazu en us ff kijken wat mijn bereik is!
En dan bedoel ik natuurlijk niet hoe ver ik kom!!!
maar hoeveel MHz breed ik kan zijn!
VrGr Rob
[Bericht gewijzigd door rob007 op (80%)]
Leuk setje. Ik heb een soortgelijk iets met een stentor en BLY98. Daar heb ik wel recentelijk de uitgangtrimmers vervangen voor van die postzegels. Die kleine trimmers fikten er steeds uit aan 20-25 Watt na een uurtje. Niet in 1x maar geleidelijk liep dan het vermogen terug.
Ik heb een aantal maanden geleden ook dit type zender eens op spec gehad en viel heel erg mee.
Ok het verloop in frequentie is voor deze tijd nu de band vol zit met legale stations misschien iets te veel maar voor de rest valt het allemaal wel heel erg mee.
Totaal geen rare spur oid alleen wat harmonische maar alle op ruim -50dB dus met dit zendertje ga je echt niet storen.
Het verhaal dat de stentor zo stoort is dan ook onzin.
De harmonische onderdrukking is misschien niet zo best maar er bevinden zich geen rare spiegels in en buiten de band.
Vergeet niet dat er vroeger veel prutsers waren die de stentor in een plastic koektrommel bouwde zonder enige afscherming met een antenne op een paar meter afstand.
Hallo Harry en Prutz… allemaal,
Goed dat je het even zegt Harry ( van die trimmers! ) heb hier ook nog postzegels liggen.
maar nee Prutz het was niet mijn bedoeling om zo te gaan zenden hoor.
Deze set heb ik HEEL lang geleden gekregen van iemand waarvoor ik klusjes gedaan heb en –
ik dacht eerst dat het wel stuk zou zijn en het stond me bij dat ik het TOEN kort getest heb.
En het stond me nu nog bij dat ik dacht dat het nog werkte,
ik heb het bewaard om toch uit elkaar te halen ( de Stentor en de trap dan! )
mijn bedoeling was al die tijd al om de nieuwe zender van Dutch RF Shop in die trap te proppen.
https://dutchrfshop.nl/nl/kits-printen/524-onderdelenkit-drfs06-v2-fm-…
En dat is ook waarvoor ik DESTIJDS met die filters bezig was:
https://www.circuitsonline.net/forum/view/153979#highlight=filter
kweet niet wat die SD1272 kan, en of het zo als ik nu vertel ook kan.
(watt kan er in bij die SD1272?) maar als een Stentor kan… Ik ga natuurlijk wel een flink stuk omlaag MHz ook!
MAAR,
laat ik eerst nou maar die KIT draaiende krijgen !Nu al die tijd niets kunnen doen met die Corona.
.
HOOWWwww vergeet bijna, zonder een(1) trimmer te hebben aangeraakt gaf de SD1272 nu 30Watt!
JA JA Jaaaaa tuuuurlijk op Dummy!
( khoop dat het me allemaal lukt wat ik wil proberen, we zien wel! )
VrGr Rob
Die stentor luistert wel heel nauw met afregelen. De BLY89 is wat 'vriendelijker'. Het viel mij wel op dat ik maar drie harmonischen had zonder LPF en dan ook nog vrij laag in vermogen. 10 mW tot 1 mW aan een grondtoon van 25 Watt. Alles op 13,8 volt, alleen de Stentor oscillator niet. Die zit achter een 78L09 met wat varkensneuzen. Ook tussen de voeding 2N2219 en MRF237 zit een varkensneuzen en ontkoppeling gefrut. Stereo en RDS (uit stereotool)is wel ruk met de Stentor.
Ow, van de BLY89 is ook de ingang afgeregeld op de beste SWR, dus zo goed mogelijk 50 Ohm. Dat was nog wel ff een dingetje om het beste compromi te vinden maar maakt wel dat de stuurzender het 'rustiger' heeft. De Stentor pakt aan 13.8 volt totaal ongeveer 550-600 mA, de BLY89 deed aan die 13.8 ongeveer 2.5 tot 3 Amp.
Die SD1272 lijkt mij min of meer gelijkwaardig aan de BLY89.
