Niet zozeer een project, maar meer een onderzoekje:
Ik wou eens kijken op welke lage voedingsspanning elektronica nog wil werken. Na wat experimenteren met een Hartley oscillator heb ik deze werkend gekregen op 30 mV voedingsspanning. Dat moet lager kunnen!
Leuk!
Komt er nog een sinus uit?
Hogere frequenties geprobeerd?
Hartley oscillatoren zijn berucht om de vele geproduceerde harmonischen. Maar op de laagste voedingsspanning is het nog een redelijke sinus.
De frequentie wordt voor een groot deel bepaald door de hoge zelfinductie en parasitaire capaciteit van de wikkeling. Moeilijk om de frequentie te verhogen.
Hartley en harmonischen, kijk inderdaad maar op de source van de fet. Toch word in de meeste ontwerpen waar een Hartley in zit, het signaal van de source afgenomen!
Zo jongens, hij is af en werkt perfecto!!

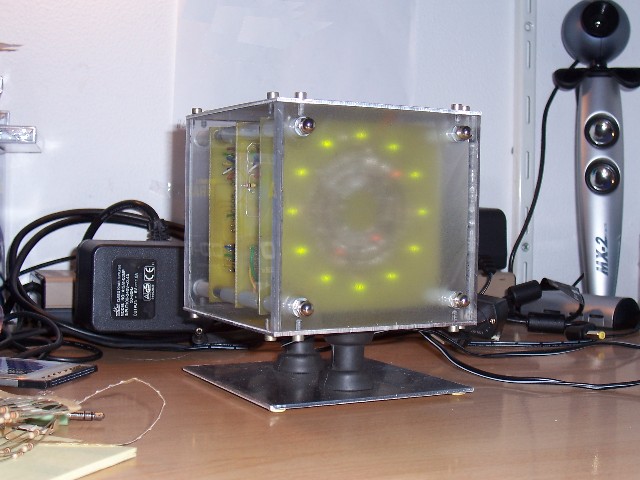

Mijn SMD Led Clock! met 192 0603 SMD Led's
http://video.google.nl/videoplay?docid=-2563036396545104487&hl=nl
Die ledclock ziet er tof uit! complex project denk ik, maar oh zo zonde dat ik er geen klap van zie met die brakke video...
heb je geen hi-res pics?
jazeker, zal die ff uploaden.
zo, de foto's:

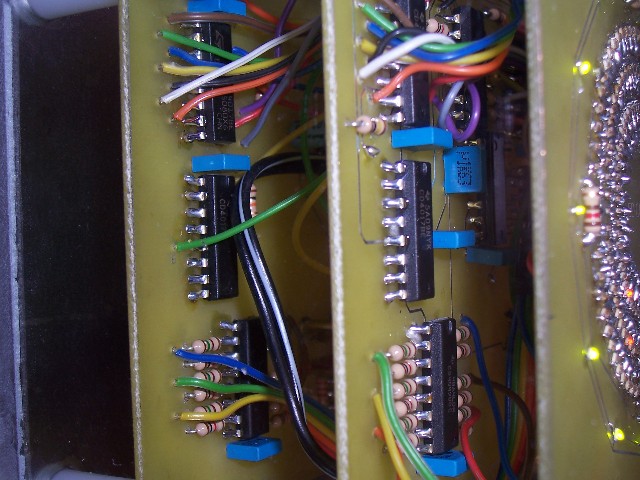

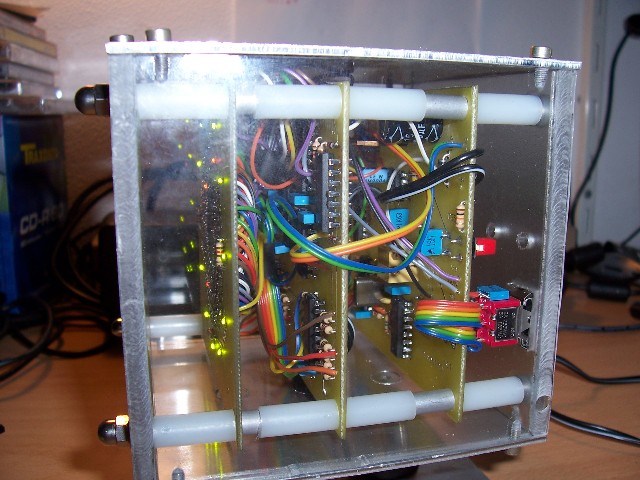

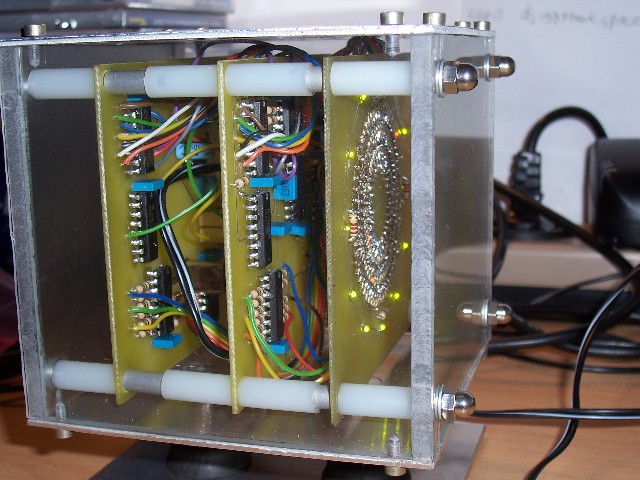

De klok is helemaal met c-mos opgebouwd:)

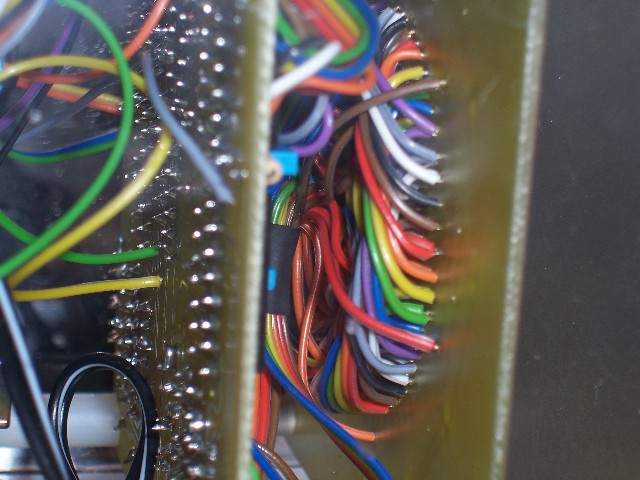

het was wel een geklooi om die 0603 ledje's op het printje te krijgen, samen met de (precies) 200 draadjes:P
was wel erg leuk om te maken, vooral de draadjes!
[Bericht gewijzigd door Henk hobby op maandag 16 oktober 2006 00:54:03
Laatste update:
Mijn oscillator werkt nu bij 10 mV voedingsspanning. Opgenomen stroom: 70 µA. => 700 nW.
Hierbij is het aantal windingen van N2 verlaagt naar 4 en uitgevoerd als bandwikkeling. De JFET BF256A is vervangen door twee parallel geplaatste BF245A.
Nog even en de schakeling werkt op stoorsignalen
@ Rd12tf
Ik begreep niet goed wat je bedoelde met jou laatste post. Maar de vervorming van het signaal op de source is even erg als op de gate.
Ik tap de spanning op de gate af omdat hier nu eenmaal een hogere spanning staat, dat is leuker.
Meer update:
7,3 mV !!!
Dit na verhogen van N1 tot 1400 wdg, N2 verlagen naar 3,5 wdg en 4 parallel geschakelde BF245A JFET's.
Ik denk dat met dit concept zo'n beetje een grens is bereikt.
Zeg dat wel!:) De ledje's solderen was het meeste werk, vooral omdat je de polariteit in de gaten moet houden.
De andere printplaten zijn dubbelzijdig, dus die moesten aan 2 zijden gesoldeerd worden. (niet doorgemetaliseerd)
Maar het resultaat mag er wezen, zeker nu hij mooi op tijd blijft lopen:P
Op 17 oktober 2006 02:18:29 schreef Freddy:
Meer update:
7,3 mV !!!Dit na verhogen van N1 tot 1400 wdg, N2 verlagen naar 3,5 wdg en 4 parallel geschakelde BF245A JFET's.
Ik denk dat met dit concept zo'n beetje een grens is bereikt.
miss een marginaal idee. tracht met signalen uit de lucht een ini mini bronnetje te maken waarmee je dan deze oscillator aanstuurt
7,3mv moet toch wel te halen zijn uit elektrosmog. alleen weet ik niet hoe je dat gaat gelijkrichten ofzo
Helaas. Tijdens deze laatste test bij 7,3 mV was de opgenomen stroom 100 µA. De impedantie is dus 73 Ω. Stoorsignalen hebben bij deze belasting een veel kleinere amplitude.
Mooi klokje Henk. Was zeker wel a hell of a job, maar het resultaat mag er wezen
Op 18 oktober 2006 11:43:27 schreef Freddy:
Helaas. Tijdens deze laatste test bij 7,3 mV was de opgenomen stroom 100 µA. De impedantie is dus 73 Ω. Stoorsignalen hebben bij deze belasting een veel kleinere amplitude.
das spijtig
miss op iets hogere spanning proberen. als de impedantie hoog is kan de spanning van stoorsignalen soms vrij hoog zijn.
lijkt me wel vet moest dat op de een of andere manier lukken
1Watt versterkertje van deze site, A.K.A. mp3-versterker
Op 18 oktober 2006 17:08:11 schreef the-x:
1Watt versterkertje van deze site, A.K.A. mp3-versterker
Velleman kit doos
dacht juist hetzelfde te posten
bij deze,
hehe, een veleman doos
(heb ik ook nog willen gebruiken voor mijn versterker, maar te groot voor in mijn boekentas (en te breekbaar)
inbouwpotjes voor schakelaars zijn wel stevig (wel zonder deksel)
Moderator
Batterijhouder in het doosje plaatsen is misschien handiger, even vastzetten met dubbelzijdig plakband.
en misschien het speakertje ook! een fanguard als roostertje ofzo
Vette klok Henk Hobby!
heeft elke seconde een eigen led?
knap gedaan
Uzion, Heb je die daadjes zelf op de Header connector gezet ? Ik zoek hiervoor nog steeds een hobby oplossing.
[Bericht gewijzigd door elektron_ op woensdag 18 oktober 2006 20:35:26
Draadjes met krimpkousjes werkt perfect hoor
Mooie klok btw!
@ henk hobby
kun je het schema van die klok posten?
