Wat is het? een Knipper? wel hip:D

Een atx voeding is geen labvoeding, en je kunt er geen auto mee starten ook

Op 1 juli 2006 17:54:39 schreef Ibanez:
Wat is het? een Knipper? wel hip:D

Nee een normale felle (11000 mcd) groen led. Een knipperled lijkt me nou niet zo handig in een zaklantaarn ;)

Neej met knipper bedoel ik afstand bediening ;)

Een atx voeding is geen labvoeding, en je kunt er geen auto mee starten ook

de meeste afstandsbedieningen werken niet met gloeilampjes... (blijven rare mensen, die belgen;))

Magnetische flux loopt altijd in gesloten paden, elektrische stroom niet per se (volgens de wet van Ampère), want: elektrische lading kan ophopen.

Ben bezig met een modulare buizensynthesizer, ik ben pas bij het VCO en die is ook nog niet af, ik had de "proto" op een chassisje bedacht en ben er nou een "Moog size" module van aan het bouwenhttp://home.tiscali.nl/dijkstar/VCO%20Proto%20Module%20bijna%20af.JPG
Al de "audio" is buizen, en de CV sturing is met halfgeleiders.
Een filter heb ik ook al bedacht en die ga ik hierna maken als ik 2 VCO's heb.

Transistors are Cool Tubes are Hot

schemas :)
was ook met zoiets bezig gebaseerd op een thyratron als zaagtand osc

My Tube is bigger then yours

Deze heb zaagtand en blokgolf met PWM, enkel triodes en diodebuizen zijn gebruikt, geen thyratrons.
Zit maanden denkwerk in dus de schemaas hou ik nog geheim :+

Transistors are Cool Tubes are Hot

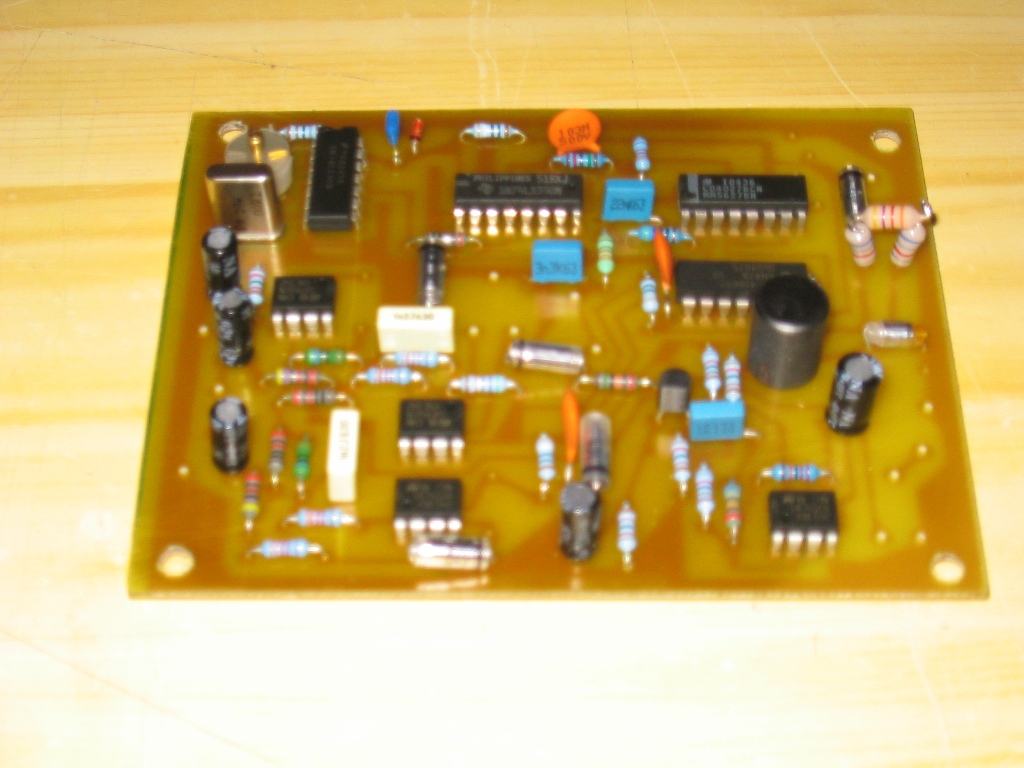

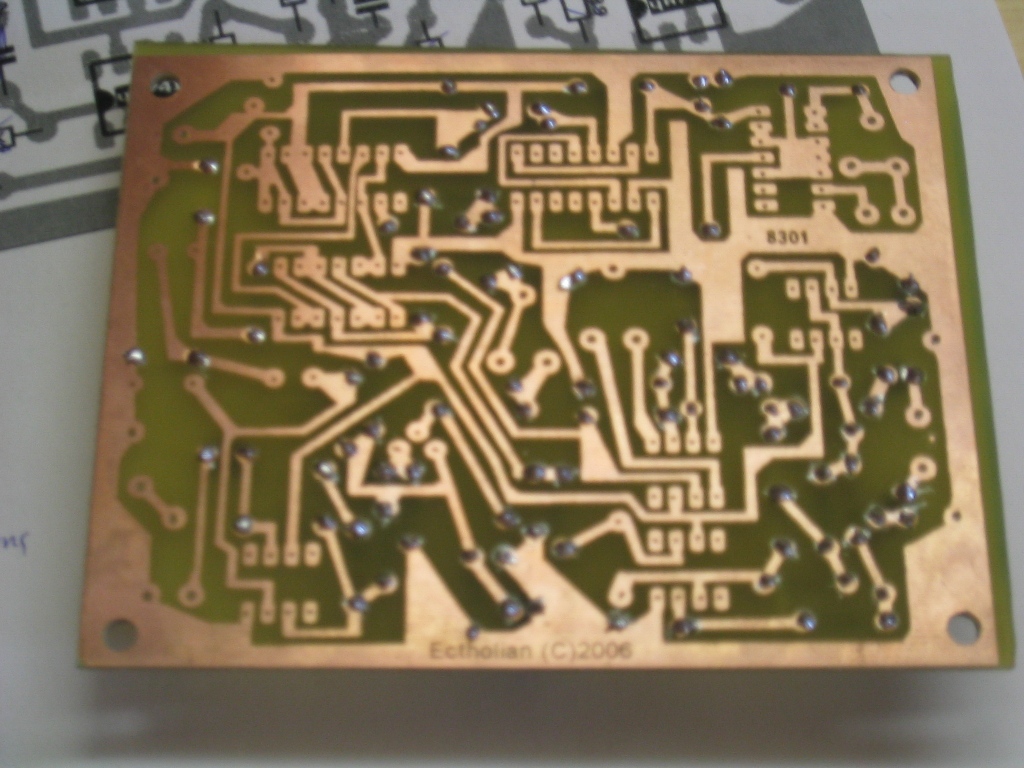

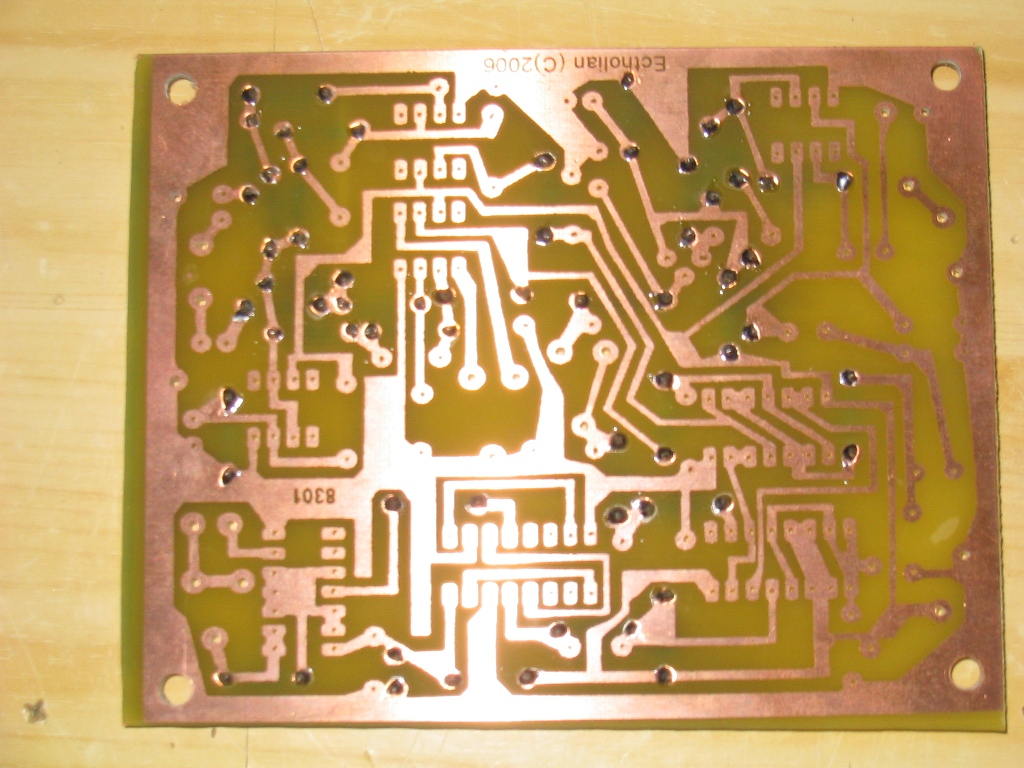

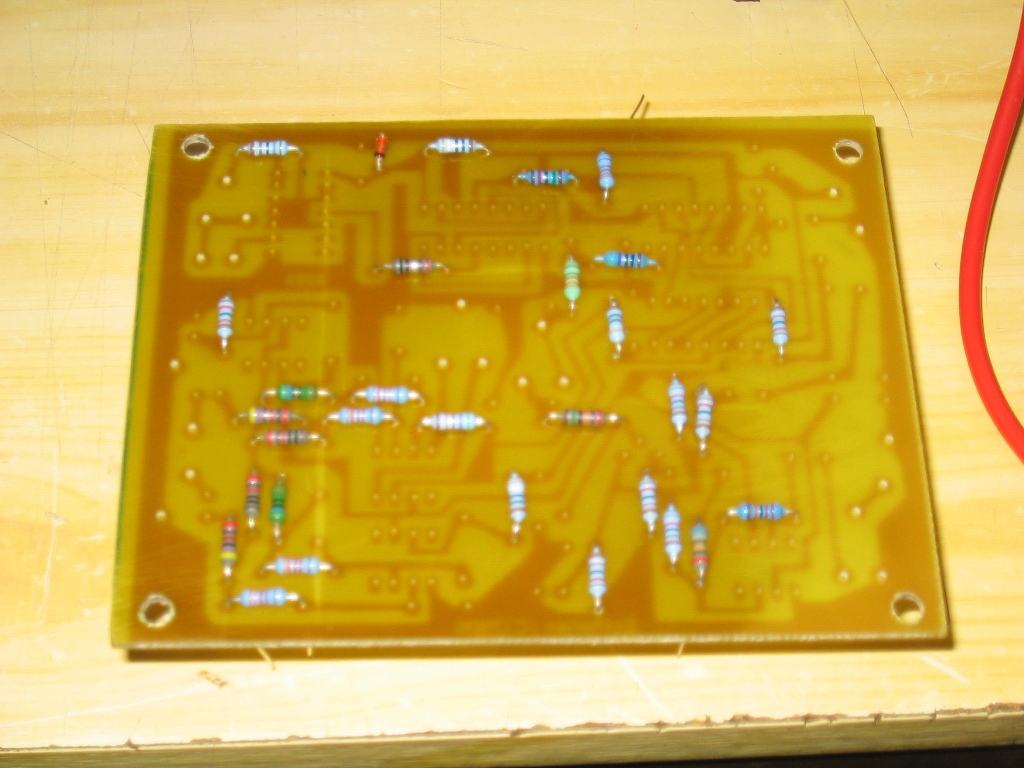

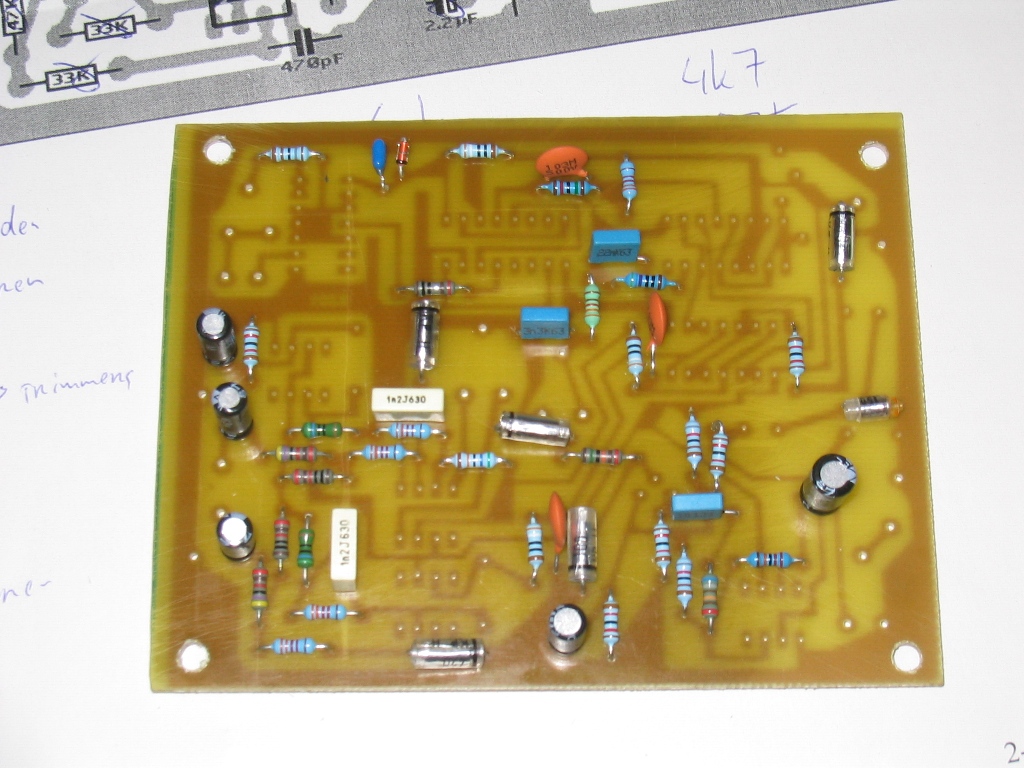

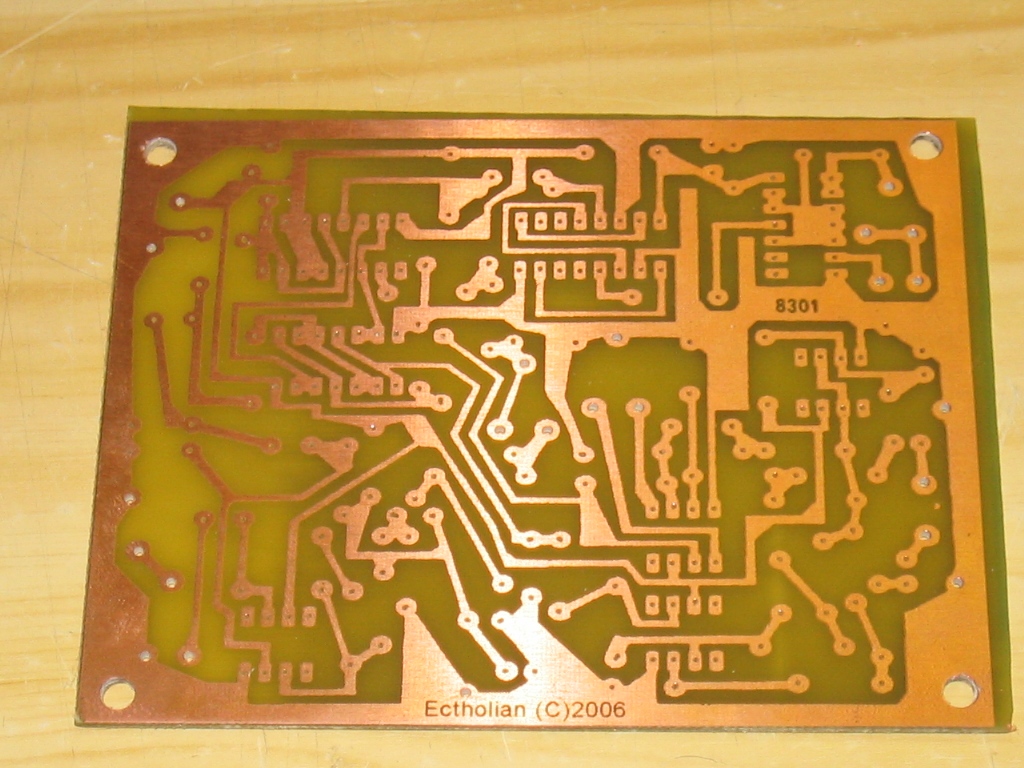

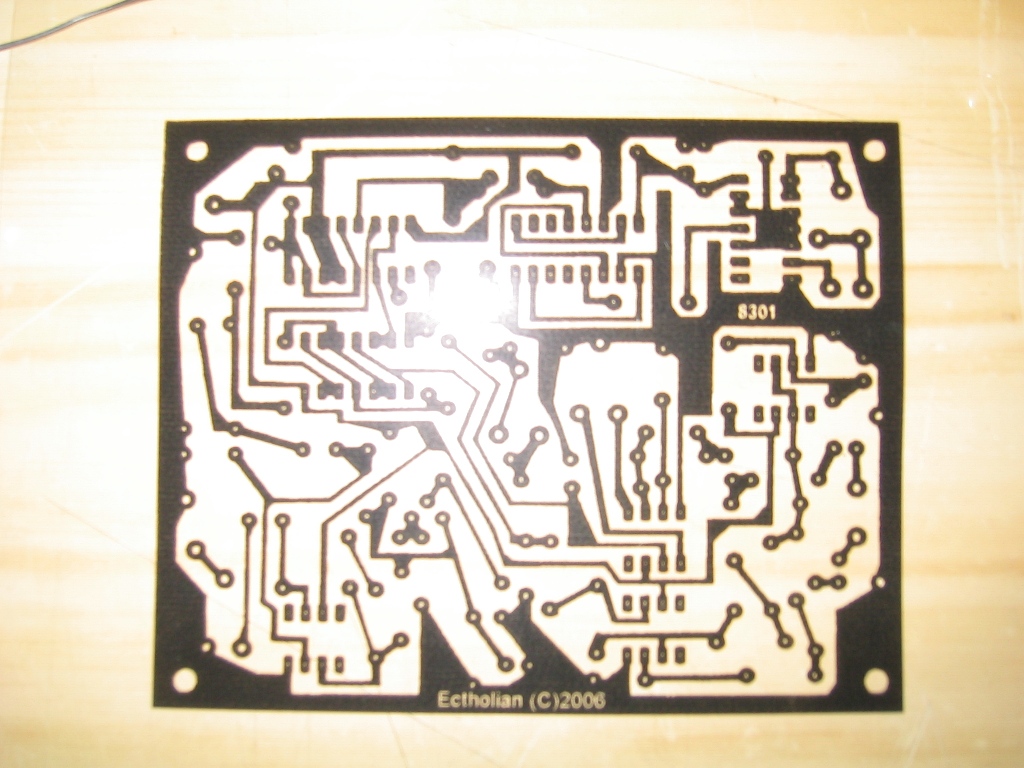

Hier binnenkant van de zaagoscilator, links zit de print die alle CV signalen bij elkaar mixt en omzet in een logaritmische stroom, die de freqeuntie bepaald van de buizenzaagtand.
Het zaagtandoscilator is een relexation type, opgebouwd rond een flipflop enzo...

http://home.tiscali.nl/dijkstar/Saw%20Binnenkant.JPG

Transistors are Cool Tubes are Hot

@Richard2000:

Mooi:) enne... Welkom op CO:)

Een atx voeding is geen labvoeding, en je kunt er geen auto mee starten ook

@ richard

't lijkt net of er van die beginners weerstanden inzitten:P allemaal zo mooi recht op een plankje.:P
die had ik eerst nou in 2 dagen had ik ze van dat plankje af:P

lol

www.christiaan-elektro.tk <====my site's====> www.vruchtenbuurtradio.tk ON line elektronica??? http://djjens.kempernet.net en bekijk Jens elektronica werkplek ON line

@ richard voor een filter moet je eens zien ergens op internet van eric barbour. die heeft een schema opgezet van een vcf met een ef86 pentode alsook een vca met een pentode waar het tweede grid dan dienst doet als tweede controleelement. is dit volledig negatief staat de vca toe en zo kan je dan de pentode misbruiken als vca

My Tube is bigger then yours

Op 3 juli 2006 10:21:11 schreef elektro FAN jens:
@ richard

't lijkt net of er van die beginners weerstanden inzitten:P allemaal zo mooi recht op een plankje.:P
die had ik eerst nou in 2 dagen had ik ze van dat plankje af:P

lol

Nee jens zo doen ze dat bij buizen de weerstanden alleen op een plankje de rest is meestal zwevend;)

Een atx voeding is geen labvoeding, en je kunt er geen auto mee starten ook

Op 3 juli 2006 10:13:35 schreef Ibanez:
@Richard2000:

Mooi:) enne... Welkom op CO:)

Thanx, dit is de eerste module en voorlopig ben ik nog niet klaar, maar dat ben je nooit met een modulare synthesizer.
Enne beginnersweerstanden, dan gebruik je toch geen luxe 1% 2W metaalfilm :+ , vind 't wel mooi zo, op die bordjes:).
De site van Barbour ken ik al, thanx iig, het filter heb ik al bedacht, dat wordt een ladder ala Moog, maar dan met triodes (veel triodes dus), en het VCA doe ik ook anders, die met de EF86 heeft te veel vervorming bij lage gains, althans dat heb ik gelezen dan, en ik heb zelf ook al een idee voor een VCA.

Transistors are Cool Tubes are Hot
Jeroen

Moderator

Zo, dit topic eens kicken :).

Ik heb vandaag eindelijk m'n frequentieteller afgemaakt, gebaseerd op dit schema met deze preamplifier.

http://members.home.nl/j.vreuls/pics/t_freqcounter1.jpg

http://members.home.nl/j.vreuls/pics/t_freqcounter2.jpg

http://members.home.nl/j.vreuls/pics/t_freqcounter3.jpg

Ik heb ook iets gebouwd,

http://ganzz.powerflux.be/Circuitonline/DSC00920.JPG
http://ganzz.powerflux.be/Circuitonline/DSC00919.JPG
http://ganzz.powerflux.be/Circuitonline/DSC00918.JPG
http://ganzz.powerflux.be/Circuitonline/DSC00917.JPG

Nu hoef is mijn bed niet meer uit voor de lamp

-

@jeroen
ziet er lekker pro uit:),, hoe doe je dat die letters zo mooi op het kastje?

@ganzz klapschakelaar van voti?

[Bericht gewijzigd door Ibanez op 29 juli 2006 21:20:56 ]

Een atx voeding is geen labvoeding, en je kunt er geen auto mee starten ook
Hugo Welther

Moderator

@Jeroen. Ziet er heel netjes uit. http://welther.nl/hugo/smilies/thumbsup.gif

Neem het leven niet te serieus - je overleeft het toch niet. Elbert Hubbard (1856-1915)

Op 29 juli 2006 21:19:53 schreef Ibanez:
@ganzz klapschakelaar van voti?

Ja met een PIC die die schakelaar weer reset.

-

Op 30 juni 2006 21:05:03 schreef fritsuitoosterstreek:
afzagen met de slijptol >:-) en dan een beetje bijslijpen >:-)

je kan ook, de bout op de schroef draaien, dan afzagen...
daarna de bout terug losdraaien en je trekt terug draad op de schroef aan de zaagrand.

Gewoonte is de intelligentie van de menigte
Sine

Moderator

Netjes Jeroen,

Waar haal je overigens die display raampjes voor een niet te achterlijke prijs ?

bij www.dickbest.nl onder aanbiedingen heeft hij ze staan

grtz Bas

Low cost Mantis CNC bouwebeschrijving zie www.basmolkenboer.nl

Op 1 juni 2006 19:43:56 schreef madwizard:
Laat ik ook eens mijn project hier neerzetten :)

De mensen die ook op GoT te vinden zijn hebben waarschijnlijk de EL democompo daar al een keer gezien, maar voor de rest is het misschien ook wel interessant.

Het doel van het topic was een wedstrijd om een (grafische) demo te maken zoals die vroeger op beperkte computers in elkaar gezet werden: zeer kleine programma's met mooie grafische effecten en geluid, knap geprogrammeerd om het uiterste uit de machine te persen.

Omdat er tegenwoordig enorm krachtige grafische kaarten zijn is een mooie demo maken tegenwoordig een stuk minder uitdagend. Vandaar het idee om een demo te maken in zelfgemaakte elektronica met wat voor grafisch apparaat dan ook.

Helaas is de wedstrijd een beetje gestrand omdat de deelnemers eigenlijk allemaal te weinig tijd hebben gehad om het af te maken. Ook ik deed mee aan de contest en ben een heel eind gekomen maar ook ik zie het niet binnen korte tijd afkomen.

Mijn idee was als grafisch deel vectorbeelden op een oscilloscoop (in XY mode). Als audio deel een MOD player. Beiden zijn aan hardware af, maar alleen het audio deel is softwarematig uitgewerkt. MOD is een muziekformaat dat van de Amiga af komt. Het is gebaseerd op geluidssamples (maximaal 32), stukjes geluid van meestal instrumenten (1 toon van de piano e.d.) die op verschillende frequenties afgespeeld worden om er zo muziek mee te kunnen maken. Lijkt op midi dus alleen kun je je eigen instrumenten maken met echte samples dus ze kunnen veel mooier klinken. Daar zijn verschillende formaten voor die ook tegenwoordig nog gebruikt worden voor de lol en in nieuwe demo's. MOD is een vrij beperkt formaat, je hebt 4 kanalen die samples kunnen spelen en een zootje effecten (volume, pitch e.d.). S3M en XM (StreamTracker en FastTracker) zijn uitgebreider (meer kanalen, samples en effecten) maar ook veel lastiger. Vandaar dat ik MOD aanhoud. Om een idee te geven hoe het klinkt (gewoon in winamp af te spelen): Simpel synth achtig iets: dagpazoo.mod, wat leukers: jamminfornothing.mod en een van de beste die ik ken: boesend.mod. In het oude DOS programma fasttracker kun je een beetje zien hoe zo'n MOD er technisch uitziet:

[afbeelding]

Met dit als ideeen ben ik begonnen aan een prototype van het geluidsgedeelte (videogedeelte had ik de spullen nog niet voor) op een breadboard. Dat gaf dit:

[afbeelding]
Hier met ATmega32. Het geluid werd gegenereerd door een van de timers als fast PWM te gebruiken, door een low-pass en opamp als versterking. Omdat de AVR maar 32KB aan geheugen heeft kon ik er nog geen grote MODs in kwijt, ik heb het dan ook eerst getest met een kleine mod van 9KB. Eerst een MOD lezer en speler gemaakt in C#:

[afbeelding]

En daarna een testversie voor de AVR. Op dat moment kon hij 1 kanaal tegelijk spelen en vrijwel zonder effecten. Dat klonk toen zo: Kanaal 0, kanaal 1, kanaal 2 en kanaal 3.

Omdat 32KB vrij weinig is voor MODs heb ik besloten een Flash geheugen erbij te zetten van 512Kbyte. Vanwege het grote aantal pinnen werd de ATmega32 ook een ATmega325 (32 met meer pinnen :)). Ook de schema's gemaakt:

Voeding:
[afbeelding]
Het geheel wordt gevoed door 2 AAA batterijen. Deze step-up zorgt voor de nodige 5V.

Audio deel:
[[url=http://www.madwizard.org/extern/demo/audio-part-thumb.png]afbeelding][/url]
AVR, flashgeheugen en low-pass+opamp voor de versterking.

En het grafische deel (zit een foutje in en is ook softwarematig dus niet afgemaakt (nog)):
[[url=http://www.madwizard.org/extern/demo/video-part-thumb.png]afbeelding][/url]

Ondertussen wat onderdelen erbij besteld:
[afbeelding]

Volgende stap was een printje ontwerpen, wat als volgt geworden is:
[afbeelding]
Voeding zit linksboven, grafische deel linksonder, audio rechtsonder en boven.

Etsen gaf het volgende resultaat:
[afbeelding]

Dan even flink solderen, foto op CD om een idee te krijgen van de grootte:
[afbeelding]

Verder een 'behuizing' gemaakt van gebogen plexiglas met een zootje stekkers erin. De BNC stekkers zijn voor de oscilloscoop, de andere twee uiteraard voor audio.
[afbeelding]

Alles in elkaar monteren:
[afbeelding]
[afbeelding]
[afbeelding]

Toen flink geprogrammeerd en uiteindelijk was de modplayer zo ver dat deze MODs uit het flashgeheugen kon afspelen. Het geluidssignaal wordt met 62.5kHz PWM gegenereerd, met een sample rate van 31.25kHz (de helft). 4 LEDjes op de speler gaan aan wanneer er een toon gespeeld wordt op het respectievelijk kanaal, wat een grappig effect geeft.

Filmpjes!

Tot slot enkele filmpjes en een geluidsopname. Bij de fimpjes is het geluid apart opgenomen en erbij gezet, maar het komt wel echt van het spelertje.
De speler in actie:
ModPlayerBeta.wmv (931KB)
Hetzelfde maar dan met CCFLs ipv LEDjes :) En ingewikkeldere mod. Helaas had ik er maar drie (keer 2).
ModPlayerCCFL.wmv (1.66MB)

De MOD die ik wilde gebruiken voor m'n definitieve versie was een vrolijk salsa nummer, die op de speler zo klinkt: salcon.mp3. De orginele mod is hier.

Helaas is er aan het grafische deel praktisch niets gebeurd behalve de hardware en nu de contest een beetje stil ligt zal dat ook wel even duren. Maar in ieder geval is de modplayer geslaagd :). Als de code wat opgeschoond en geoptimaliseerd is maak ik het ook beschikbaar.

ik snap niet wat de bedoeling is van de scoop
maar het printje en gans de boel ziet er erg sjiek uit
