Op 11 februari 2007 00:52:40 schreef Henry S.:
[...]
....
vervolgens vertind. Gaatjes zelf geboord.

FF-ontopic

Waar halen julie dat vertin spul?
Dit schijnt nog duur te zijn of niet?
Ik heb nu wel een mooi adresje voor natriumpersulfaat.
de lokale e-boer 2.85 per zakje

On-toppic

@henry S.
Het lijkt wel verdraaid veel op gaatje's print maar dat komt door dubbelzijdig?
Of niet?
Niels

[Bericht gewijzigd door Technojunk op 11 februari 2007 07:41:40 ]

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
Turbokeu

Golden Member

I love watching conspiracy theorists use the airtight logic of the argument from incredulity: "Well I don't understand how it works so it can't be real!!!"

DCF Klokjes met temperatuur weergave.
De temperatuur wordt iedere 10 seconde getoond.

Zonder seconde weergave
http://members.lycos.nl/mmsoft/PIC/DCF%20Klok%20LED.jpg
http://members.lycos.nl/mmsoft/PIC/DCF%20Klok%20LED+Temp.jpg

Met seconde weergave
http://members.lycos.nl/mmsoft/PIC/DCF%20Klok%20LED+Sec.jpg
http://members.lycos.nl/mmsoft/PIC/DCF%20Klok%20LED+Sec+Temp.jpg

Gemaakt met een PIC16F876A.
(schema's + hex vindt je op mijn site)

Robin F.

Golden Member

http://elektron.ewi.tudelft.nl/~kearey80/co/elektrosaurus_tb.jpg
Wat doe je als je van Sinterklaas een goedkoop houten dinosaurusskelet-bouwpakket krijgt? Een paar IC'tjes, transistoren, weerstanden, condensatoren, LEDjes en een luidspreker, plus een regenachtig weekendje knutselen, en je hebt een Elektrosaurus :-)

Filmpje van de dino in werking.

Ook benieuwd wat er in al die chips zit? Kijk op Tiny Transistors!

Op 11 februari 2007 00:52:40 schreef Henry S.:
[...]
De print is dubbelzijdig belicht en ge-etst, vervolgens vertind. Gaatjes zelf geboord.

[afbeelding] omdat de bovenkant me niet naar het zin was heb ik de dremel gepakt.

En zo waren er nog een paar kleine puntjes, maandag een nieuwe layout.

Dat is prototypen, voordat het 100% is kan er eens wat veranderd moeten worden, en een niet doorgemetaliseerde print is extra handicap.

Oké danku, nu snap ik het/ben ik tevreden.. Ik snapte nl. even niet of het nou gaatjesprint was of gewoon ge-etst..

LED addicted... Fijnmalen en snuiven maar!! :P

@MMsoft,
Leuk in ga hem ook bouwen :D
Waar haal je dat ic?
EN ik heb nog even een paar vragen naar je e-mail gedaan:)
Niels

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Ik ben ook weer eens bezig met een projectje, deze maal gaat het om een directionele motorcontroller voor een DC motor.

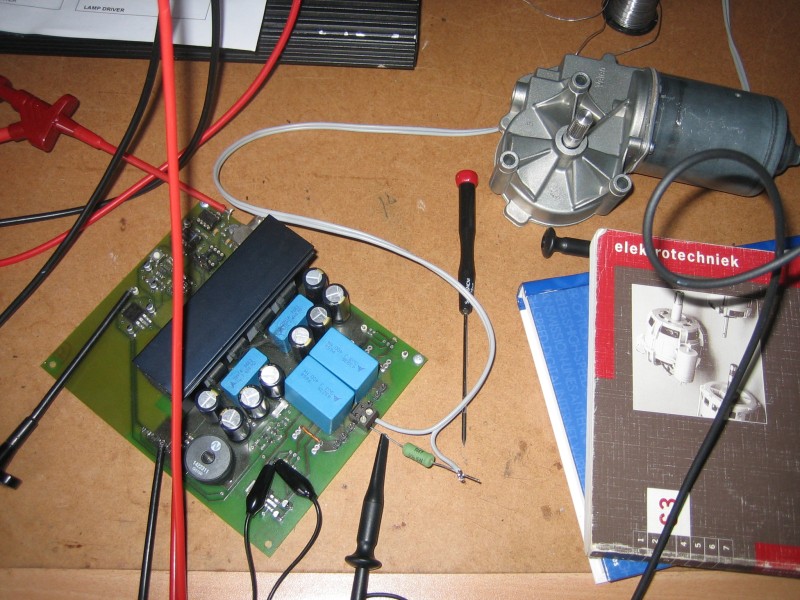

In het vooronderzoek maak ik gebruik van een H-brug schakeling die ik eens ontworpen heb voor mijn werkgever:

http://www.uploadarchief.net/files/download/motorcontroller.jpg
Goed voor 30V/30A :-P

Het ding maakt gebruik van een analoge modulator welke ik ga omzetten in een digitale m.b.v. een AT90PWM3.

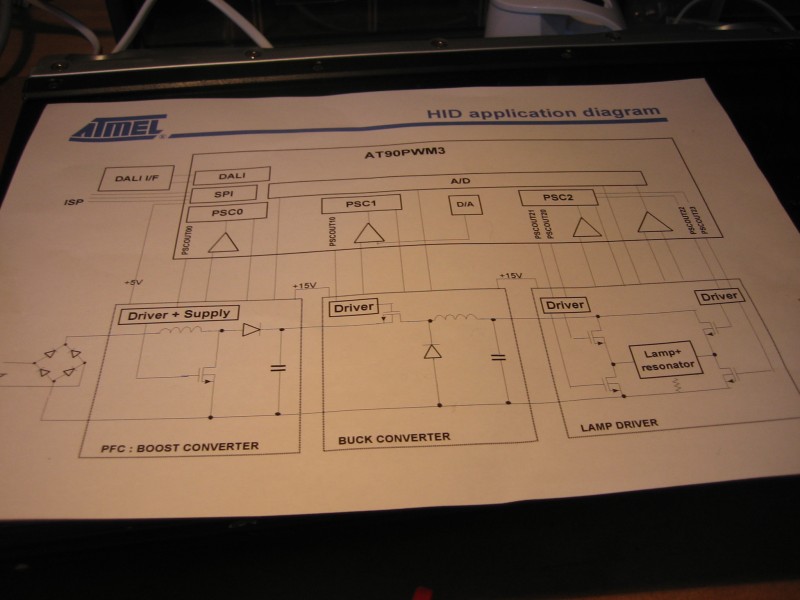

De PSC (power stage controller) peripherie leent zich hier goed voor:

http://www.uploadarchief.net/files/download/AT90PWM3.jpg

Iemand hier die al reeds ervaring heeft met deze Atmel AVR controller?

Technology is dominated by two types of people: those who understand what they do not manage and those who manage what they do not understand
Henry S.

Moderator

Op 11 februari 2007 07:38:59 schreef Technojunk:
[...]
@henry S.
Het lijkt wel verdraaid veel op gaatje's print maar dat komt door dubbelzijdig?
Of niet?
Niels

Waarom, omdat er allemaal losse eilandjes opzitten? Dacht je soms dat alleen de fabriek dat kan?
Gek experimenteerprint als je er zelf sporen op zetten kan en zelf etsen moet...

Dat is het prototype hoekje, heb je een uitbreiding nodig dan soldeer je dat daar, kastje erom, klaar.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 11 februari 2007 11:22:28 schreef Robin F.:
[[url=http://elektron.ewi.tudelft.nl/~kearey80/co/elektrosaurus_tb.jpg]afbeelding][/url]
Wat doe je als je van Sinterklaas een goedkoop houten dinosaurusskelet-bouwpakket krijgt? Een paar IC'tjes, transistoren, weerstanden, condensatoren, LEDjes en een luidspreker, plus een regenachtig weekendje knutselen, en je hebt een Elektrosaurus :-)

Filmpje van de dino in werking.

Haha leuk,
Ik heb er ook nog 1 staan,
Schema?
Niels

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Op 11 februari 2007 12:31:08 schreef Technojunk:
@MMsoft,
Leuk in ga hem ook bouwen :D
Waar haal je dat ic?
EN ik heb nog even een paar vragen naar je e-mail gedaan:)
Niels

Je hebt mail...

je hebt ook al weer antwoordt :D

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Op 11 februari 2007 20:05:04 schreef Technojunk:
je hebt ook al weer antwoordt :D

Eventjes off topic, ben jij toevallig niels die eens in elektuur stond ? :)

Ik heb een electrische gitaar gebouwd.Ik weet het,het is geen elektronica.
Alhoewel, er zitten 2 condenstatoren,3 potmeters en 4 schakelaars in.

http://img186.imageshack.us/img186/5852/afbeelding001largepw3.th.jpg

http://img186.imageshack.us/img186/4851/afbeelding002largekg0.th.jpg

http://img186.imageshack.us/img186/1816/afbeelding005largeue7.th.jpg

Nee, de foto's zijn niet verkeerd om.
Ik ben namelijk linkshandig.

Als je dan in een muziekwinkel komt heb je een probleem.
1 of 2 modellen voor een prijs waar je 3 RH van kunt kopen
en die zij ook nog van betere kwaliteit.

en dan heb ik het ook nog niet gehad over zaken als een andere kleur enz. enz.

kun je beter gaan zelfbouwen.

Details voor de liefhebber / kenner.

Body : 3 delig verlijmd elzen.

Neck : 1 delig Esdoorn , gelijmde esdoorn toets.

Brug : origineel Amerikaanse Wilkinson VS-100
(linkshandig)

Tuners : Sperzel locking type.

Elementen : Seymour Duncan SSL1 Vintage Stratocaster
(linkshandig)

Lak : Nitrocellulose, zelf op kleur gemaakt.(sea foam green, fender kleur uit de jaren '50)

Schakelsysteem: gepikt van Tom Anderson,een van de beste bouwers van Amerika.

Slagplaat : Parelmoer Cellulod. zelf uitgezaaagd,want was natuurlijk niet te krijgen in deze uitvoering.

Straplocks : Jim Dunlop.

Potmeters : Bourns USA 250K Log.

Pometerknoppen : Fender.

Elementkappen : Fender.

Neckplaat : 4-punts ESP.

wat heb ik zelf gedaan ?

Body uitgezaagd, gefreest, geschuurd,gelakt,gepolijst en holtes van bladkoper voorzien.

Neck was half fabrikaat met een rechthoekige kop,
uitzagen, gaten boren voor tuners,toets lijmen,lakken polijsten.

Ongeveer een klein jaartje werk alles bij elkaar.

Totale kosten destijds (1997) : 1500 gulden

Zij (vrouwelijk ja, een gitaar is als een dame) speelt en klinkt als een droom

maar vanuit professioneel oogpunt zullen er wel een paar dingen op aan te merken zijn.

Schitterend werkelijk ! Ik moet nogsteeds beginnen aan mn vader zijn Marshall set uit 1968, maarja als ik de prijzen zie van de eindbuizen etc die ik nodig heb (machine heeft vochtig gestaan) zakt de moed mij ook een beetje in de schoenen.....

@kutselsmurf je mag van mij je naam veranderen in PROFsmurf, heeeeel mooi instrument!!!!

Complimenten, Hans.

@dominic wel aan beginnen, zo iets mag niet verloren gaan voor ons nageslacht.

[Bericht gewijzigd door H-Lab op 14 februari 2007 01:12:06 ]

Een buizeneindtrap dat is het.

@dominic, een Marshall ui 1968 is tegenwoordig een vermogen waard.het is wel een zinvolle investering hoor.
Heb je ook foto's ?. Wat voor eindbuizen gaan erin ?
EL34 is niet zo vreselijk duur.

daar zitten heel wat meer knopjes in dan de Hohner TE prinz die hier ligt ter revisie. :+

Daarnaast hebben we ook nog een MArshall 100w Lead & bass staan die voor geen meter meer klinkt en die zijn we ook aan het repareren. Altijd leuk werk :) dat maakt school leuk :P

An amplifier is just a modulator for a power supply |Toffe Gebruiker

Type weet ik nog niet. De set bestaat uit 2 speaker kasten en een versterker voor bovenop. Alles van Marshall. Destijds van mijn vader en zijn band geweest.

En over de prijs weet ik al het nodige ja, speel zelf ook.

Verder ook nog een Fender uit hetzelfde jaar. Elementen zijn verroest verder niks mis mee. Heb het inmiddels verhuisd naar een droge plek. Mn grootouders hadden het jaren in de kelder gezet. Maar het ontbreekt mij nu aan tijd om eraan te beginnen.

Ik doe het in elk geval niet weg.

EDIT : Heb een klein plaatje gevonden op google. Hij lijkt hier 100% op alleen is het plaatje wat klein.

http://www.vintaxe.com/catalogs/thumb_1968marshall_ampgear.jpg

[Bericht gewijzigd door Dominic op 14 februari 2007 16:15:11 ]

Henry S.

Moderator

Ook een scoop heeft wel eens een servicebeurtje nodig.

http://plaatjes.kg-uitdaging.nl/Scoop2007.jpg

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Sine

Moderator

Oeh .. schrik ... Wat voor een japans ding is dat ?

ik heb eventjes geen tek / flips / cossor open liggen, maar dat ziet er toch HEEL anders uit !
Die potmetertjes verwacht ik in een radio, niet in een meet instrument ...

Henry S.

Moderator

Dynatek 8020.

Dit is idd Japans binnenwerk, Alps en de 'bekende' potmeters met een kriebel S in een cirkeltje.

Potmeters zijn het probleem niet, een setje Alps drukschakelaars blijft niet vergrendeld. En verder ff oud stof en vet verwijderen, mag wel na 20 jaar.

De spoel rond de buis hangt ook wat vreemd, lijm van de tape is kauwgum geworden. :P

[Bericht gewijzigd door Henry S. op 14 februari 2007 19:54:00 ]

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 14 februari 2007 01:09:21 schreef H-Lab:
@kutselsmurf je mag van mij je naam veranderen in PROFsmurf, heeeeel mooi instrument!!!!

Complimenten, Hans.

@dominic wel aan beginnen, zo iets mag niet verloren gaan voor ons nageslacht.

je bedoelt vast ''knutselsmurf'' :D

Knutsel jongen, wat een prachtwerk :9~:9~:9~

A PIC-based MP3 player: www.apic-bmp.nl.tt | Intresse in techniek? www.djoamersfoort.nl
KT88

Overleden

Op 14 februari 2007 19:52:27 schreef Henry S.:
De spoel rond de buis hangt ook wat vreemd, lijm van de tape is kauwgum geworden. :P

Is de trace rotation spoel, dus niet zo heel belangrijk.

" Ratings are for transistors.....tubes have guidelines" - www.audioconsultancy.nl -
