@ treinfreak:

volgens mij is de aansturing gedaan door middel van SSR(solid state relais ) zo te zien van OPT022...

Op 10 mei 2007 23:00:38 schreef erik_321:
Mijn 2x 10 watt versterker is af :) Hier de foto's.
Aan de voorkant zitten 20 leds die als VU-meter werken.
Met de schakelaartjes voor kan je het ingangssignaal kiezen.

(de 'deksel' ligt er nog los op)

[afbeelding]

Was die Philips stereo waar je die trafo uitgesloopt heb niet beter?>:-) Kheb toevallig precies dezelfde trafo (inc printje) nog ergens liggen vanuit een stereo-toren;-)

[Bericht gewijzigd door elektrohenri op 11 mei 2007 14:29:58 ]

Op 11 mei 2007 14:28:44 schreef elektrohenri:
[...]

Was die Philips stereo waar je die trafo uitgesloopt heb niet beter?>:-) Kheb toevallig precies dezelfde trafo (inc printje) nog ergens liggen vanuit een stereo-toren;-)

Misschien wel ;) maar die was helaas overleden...

Op 11 mei 2007 12:54:47 schreef Fixation:
volgens mij is de aansturing gedaan door middel van SSR(solid state relais ) zo te zien van OPT022...

En dan door PWM dimmen??

Look at me, I can't fly.....

SSR's zijn een stuk sneller dan een relais hoor. Meestal is het gewoon een flinke FET in een mooi doosje.

Sine

Moderator

voor 220V meestal triac's

dimmen zou misschien kunnen ( geen idee van de reactie snelheid van die dingen ) maar PWM-en niet.

Mijn recentste projectje was een progger voor Freescale MCU's.

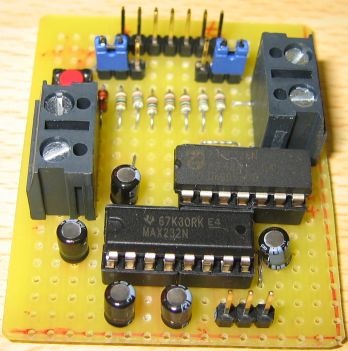

http://tweakers.net/ext/f/26852050fe51d69603dc97b4a4f30a26/full.jpg

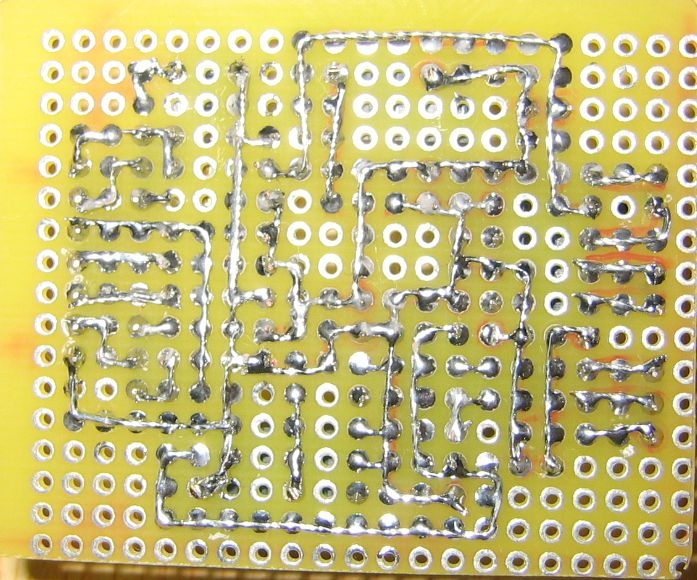

Achterkant

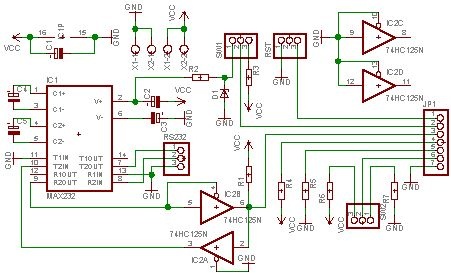

Schema

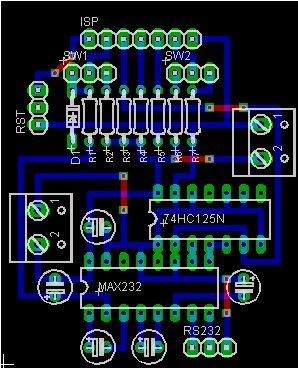

Layout

Er had een schroefterminal minder op gekunnen, maar dit was makkelijker :P

Dat doet mij deugd,

Iemand die weet hoe hij een experimenteerprint moet solderen. Ik zie te vaak een draadenbende op de achterkant, en dan maar klagen als het niet werkt dat ze de fout niet kunnen vinden.

Look at me, I can't fly.....

OH, die heb ik ook wel hoor. En inderdaad, die werkt niet 100% :+ Alleen zitten daar de draadjes aan de voorkant :)

Is om makkelijk een ATmega32 op een breadboard te prikken. Ik heb helaas wel PORTC en PORTD omgedraaid, altijd makkelijk bij debuggen, waarom werkt het nu niet? Oh ja, poorten omgedraaid :+
Alleen werkt JTAG niet :P

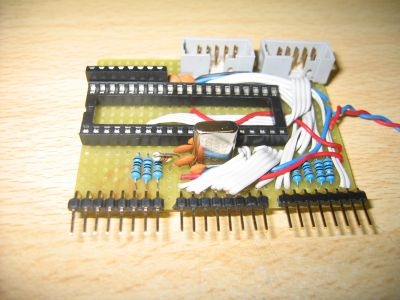

http://tweakers.net/ext/f/9a8f5cb4224dabef5c22cc0fab1d4975/full.jpg

Recenter projectjes hebben echter allemaal een Eagle .BRD erbij en zien er uit zoals die Freescale progger :)

klein is fijn

Moderator

Ik heb ook weer eens wat te showen, de print van m'n stepper controller:

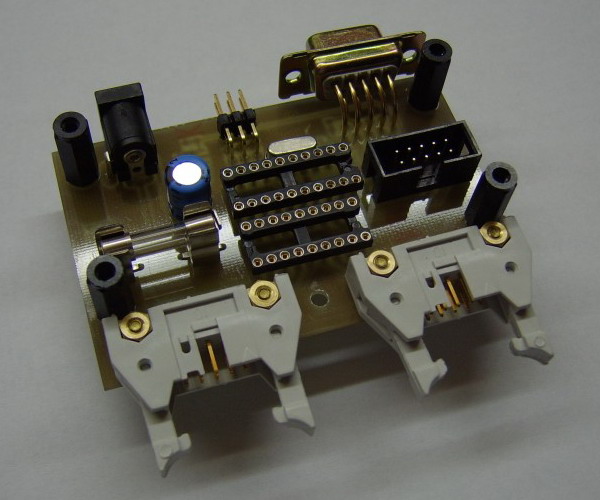

http://www.kleinisfijn.nl/co/stepper_controller1.jpg

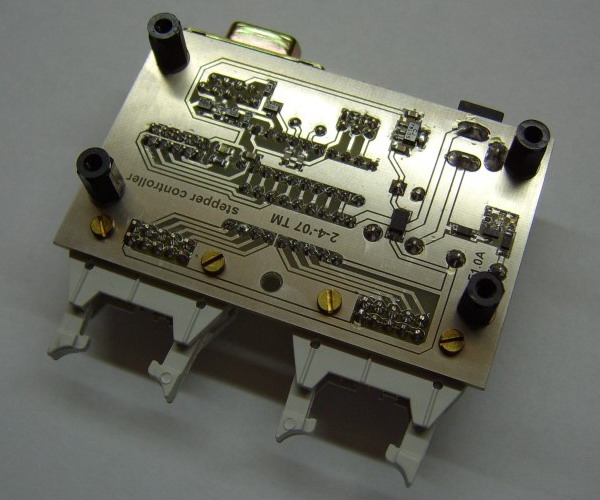

http://www.kleinisfijn.nl/co/stepper_controller2.jpg

Ja, kif gebruikt ook nog gewoon through hole. ;)

IC's ontbreken nog even, ding moet nog in een behuizing gebouwd worden en zo vermijd ik ESD problemen.

Niet klein,
toch mooi en fijn!

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Heel netjes KIF...

Hoe heb je die sleufjes op je print gemaakt voor de voedings connector???

Dat nou nog nooit iemand op het lumineuze idee is gekomen om ze uit te voeren met printpennen snap ik echt niet. Met 2.1 en 2.5mm pen erin bedoel ik, kleinere zijn er wel met printpennen maar die zijn niet standaard. Moet toch behoorlijk markt voor zijn denk ik. Wie gebruikt nou nog die soldeerlippen zoals ze bedoeld zijn.

[Bericht gewijzigd door djoveld op 13 mei 2007 10:51:18 ]

Nog even mijn laatste bezigheden laten zien...

Ik ben bezig met mijn Mio navigatie op de fiets te monteren met een extra (kleine) loodaccu. Hiervoor heb ik alvast een lader gemaakt. Omdat hier thuis twee soorten accu's rondzwerven heb ik er een laadstroom keuzeschakelaar opgemaakt.

Linkje van het schema:
http://www.xs4all.nl/~janfreak/lader.html

http://img523.imageshack.us/img523/7326/ladernc4.jpg

Het volgende gedeelte van het project is een StepDown schakelingetje van 12V ---> 5V. De navigatie werkt namelijk op 5V. Hopelijk springt de schakeling een beetje zuinig om met mijn accucapaciteit. :)

http://img156.imageshack.us/img156/3272/converterjpgqh9.jpg

-= Laat je niet op handen dragen. Plots applaudisseert men voor een ander =-
klein is fijn

Moderator

Op 13 mei 2007 10:45:37 schreef djoveld:
Hoe heb je die sleufjes op je print gemaakt voor de voedings connector???

Ik heb daar zelf een shape voor aangemaakt:
http://www.kleinisfijn.nl/co/power_connnector.png

Eerst de vijf gaten boren, en dan met wat goed mikwerk de overgebleven schotjes wegboren.

Inderdaad mijn project is opgebouwd uit SSR ( Solid State Relais)

Dit heb ik gedaan omdat er flinke vermogens geschakeld moeten worden en ook best snel.

Als je dit met relais zou doen dan heb je heel veel last van kontact dender en dat je relais niet zo lang meegaan. Als je dit met relais opbouwt is het net een flipperkast.

Het voordeel van de SSR is:
- dat ze snel zijn.
- geen mechanische contacten hebben.
- Dat de stuurstroom galvanisch gescheiden is.
- En dat ze lager meegaan.

Ik moet alleen nog eens goed uitzoeken hoe de warmte ontwikkeling is in een Opto-22.
In de datasheet staat best veel. En ook hoe je ze moet koelen.

Maar ik vraag me af waneer de meeste warmte ontwikkeling is.
Is dit bij het schakelen of waneer hij geleid (schakelaar gesloten).
En heeft de schakel snelheid nog iets te maken moet de warmte ontwikkeling.

Maar dit moet ik nog verder onderzoeken.

@vaas: waar heb je die 1A 100uh spoel gehaald? Ik had laatst ook wat 1A spoeltjes nodig voor een step-down maar alleen voti had ze.

Low cost Mantis CNC bouwebeschrijving zie www.basmolkenboer.nl

@KIF : Heel goed idee, dat neem ik van je over als je er tenminste nog geen patent op hebt of er bezwaar tegen hebt ;-)

Zou de printfabriek er ook mee overweg kunnen of zitten de gaatjes te dicht op elkaar?!?

[Bericht gewijzigd door djoveld op 13 mei 2007 19:53:00 ]

Op 13 mei 2007 19:42:34 schreef basz:
@vaas: waar heb je die 1A 100uh spoel gehaald? Ik had laatst ook wat 1A spoeltjes nodig voor een step-down maar alleen voti had ze.

Van een sloopprint die ik meegenomen had vanaf de radiomarkt in Eksel!
Ik was er erg blij mee want ik kon ze ook niet zo vlug ergens vinden.

-= Laat je niet op handen dragen. Plots applaudisseert men voor een ander =-
klein is fijn

Moderator

Op 13 mei 2007 19:49:11 schreef djoveld:
@KIF : Heel goed idee, dat neem ik van je over als je er tenminste nog geen patent op hebt of er bezwaar tegen hebt ;-)

Natuurlijk niet.

Hier mijn project :) de behuizing voor mijn nog te bouwen labvoeding :) moet straks 1 x 5 volt @ 3A en 1 x 12 volt @ 1A en daarnaast nog 1 x 14 volt @ 2A regelbaar

http://www.xs4all.nl/~hummel3/electro/DSCF8381.JPG

De voorkant maar daar wordt nog het 1 en ander bij aangepast :)

http://www.xs4all.nl/~hummel3/electro/DSCF8382.JPG

De achterkant :) met meer dan genoeg ruimte voor de 2 koelblokken mischien nog een derde vanwege de derde 78S24

[Bericht gewijzigd door Henry S. op 13 mei 2007 23:54:55 ]

@ Gerwinh:
Dat is zeker een mooie behuizing om een voeding in te bouwen zeg! Lekker recyclen die hap!!... :)

-= Laat je niet op handen dragen. Plots applaudisseert men voor een ander =-

Op 14 mei 2007 07:33:54 schreef Vaas:
@ Gerwinh:
Dat is zeker een mooie behuizing om een voeding in te bouwen zeg! Lekker recyclen die hap!!... :)

Daarom en als je kijkt wat een beetje behuizing kost dan betaal je je ook blauw :s

En ik heb er 2 :) dus kan nog iets leuks maken :)

Vandaag op de Jutberg mijn ARDF zender af kunnen bouwen en afregelen, nu moet hij nog in een kastje.

http://www.uploadarchief.net/files/download/ardf-tx.jpg

Mooie print! ARDF is toch voor radiovossenjacht?

Op de Juutberg? loopt daar niet veel AT/politievolk rond?
