Op 10 augustus 2007 12:55:34 schreef ZX6RR:
Hmmmm de uiterlijk van dat kastje... dat kan bijna geen toeval zijn of wel ;)

[afbeelding]

Waar komt die kast vandaan ?

Op 10 augustus 2007 12:49:10 schreef Eagle Eye:
Ook maar weer eens een (bijna af) project van mijn kant :
Namelijk een labvoeding waar ik al een "tijdje" aan werk :P.
Ik heb het schema van DE labvoeding gebruikt, maar met wel een paar kleine aanpassingen,
Ik gebruik namelijk een uC voor het meten van U en I ( ingesteld en "current" ).

Als de voeding helemaal af is, zal ik nog wel een foto posten,
bij deze een foto waarbij ik de stroommeter test,
en een beetje aan het "spelen" ben met een FAN zonder bladen.
(let op : 20 V langer dan 10 sec vinden ze niet zo leuk -lol-)


[afbeelding]

(klik voor groter op de foto)


[afbeelding]

(klik voor groter op de foto)

De printplaat van m'n 877board (zie vorige pagina) is inmiddels opnieuw geetst,
ik wacht alleen nog op de connectoren van voti.
Maar dat kan nog wel even duren aangezien hij de hele maand augustus gesloten is. |:(
Als iemand weet waar ik de "shrouded" pinheaders kan krijgen, hoor ik het graag.
(liever via de mail)

Ook is er links onder op de foto het "motortje" te zien,
waar dit dit topic over gaat.

Waar kan ik een schema vinden van DE labvoeding ? :-)

En ik zie je project niet echt, er staat meer werkbank op die foto dan project. Laat zien die printen! :)

If you want to succeed, double your failure rate.

Ik ben een rij met leds aan het maken van 300 leds voor op de kast bij mijn oma ik ben er net aan begonnen maar als het af is post ik ook foto's. Ik heb gaatjes geboord in een mdv lat en dan leds er door gestoken en vast gemaakt aan een printplaat. Ik heb in totaal 3 meter printplaat.
Ik doe het met 3 latten, 300 leds en 30 gaatjesprintplaten van 3 bij 10 cm, allemaal met baantjes van tin :)
het is eigenlijk voor kerst maar ik ben er al aan begonnen.

Hier de foto's omdat het uploadarchief buiten werking is ff een andere site gzocht.

http://www.plaatjesupload.nl/bekijk10/-130843.html
http://www.plaatjesupload.nl/bekijk10/-130845.html
http://www.plaatjesupload.nl/bekijk10/-130846.html

Het baantjes trekken met tin (wat julie zo stom vinden) is in 1 keer gelukt zonder dat er 2 baantjes aan elkaar gingen enzo; omdat ik van binnen naar buiten heb gewerkt.

Morgen ga ik weer verder. En als julie willen dat ik nog een schema post dan zeggen julie het maar.

Groetjes Stijn

[Bericht gewijzigd door Stijn M. op 10 augustus 2007 19:02:21 (17%)]

uhm de link werkt niet, maar het klinkt wel zeer zeer vet

[Bericht gewijzigd door muddy op 10 augustus 2007 19:01:01 (44%)]

Magnetische flux loopt altijd in gesloten paden, elektrische stroom niet per se (volgens de wet van Ampère), want: elektrische lading kan ophopen.

Dat ziet er best netjes uit Stijn :) Voor kleine of on-doen-bare-ets-printplaten gebruik ik deze methode ook.

Jup, slakken leggen doe ik op gaatjesprinten meestal ook. Alleen zorg ik er voor dat de 'sporen' niet zo dicht op elkaar liggen er zit altijd een eilandje tussen.

Maak me niet gek, ik ben al gek.

ja dat doe ik soms ook wel eens als ik echt veel baantjes moet maken maar dat doe ik het ook meestal met een paar draadbruggen op de kant van de baantjes. Hier laat ik zien hoe die draadbruggen op de kant van de baantjes moeten komen:

http://www.plaatjesupload.nl/bekijk10/-130908.html

Sine

Moderator

Aaah komop nou, waarom van die vieze kliederboel ?
de draden zitten zelfs al aan de leds, je hoeft ze alleen maar om te buigen.

http://members.home.nl/guidomennen/temp/gaatjes.JPG

Maar toch vind ik het mooier om baantjes te trekken. Dat wat jij doet is ook mooi maar dat vind ik te moeilijk om dat zo mooi te gaan maken hoor.

Op 10 augustus 2007 19:33:29 schreef stijn martens:
Maar toch vind ik het mooier om baantjes te trekken. Dat wat jij doet is ook mooi maar dat vind ik te moeilijk om dat zo mooi te gaan maken hoor.

Het is wat meer werk ;) niet moeilijk

Op 10 augustus 2007 19:27:28 schreef Sine:
Aaah komop nou, waarom van die vieze kliederboel ?
de draden zitten zelfs al aan de leds, je hoeft ze alleen maar om te buigen.

Hmmm... Ik wist niet dat je kunstenaar was. Bewonderenswaardig. En dat meen ik!

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Sine

Moderator

Hoho, Dat printje boven is niet door mij gemaakt ;)

Pcbtje van mij :
( maar die had ik al zovaak gepost )

http://members.home.nl/guidomennen/pcbtje.JPG

En ja, om het echt netjes te doen vraagt wat tijd, en ik raffel ook wel eens iets snel snel in elkaar wat er niet zo uitziet als het plaatje boven. Maar oefening baart kunst ...

Dat "braadwerk" wat je boven presteert is gewoon echt gruwelijk, het verknoeid enorm veel tin, is veel storings gevoeliger, je stookt je componenten veel te heet en is gruwelijk lelijk op het moment dat je iets wilt aanpassen.

[Bericht gewijzigd door Sine op 10 augustus 2007 19:42:11 (11%)]

Dit noem ik niet mooi.
Een warboel van draden.

Ieder zijn eigen manier. :)

Edit: wat zit er eigenlijk op de voor kant van die warboel van draden hierboven.

Op 10 augustus 2007 19:34:04 schreef Boeip:
[...]
Het is wat meer werk ;) niet moeilijk

Nee maar meer werk noem ik moeilijk. hihi
Dan moet je wel al die ijzerdraadjes gaan buigen enzo hoor.

[Bericht gewijzigd door Stijn M. op 10 augustus 2007 19:46:33 (44%)]

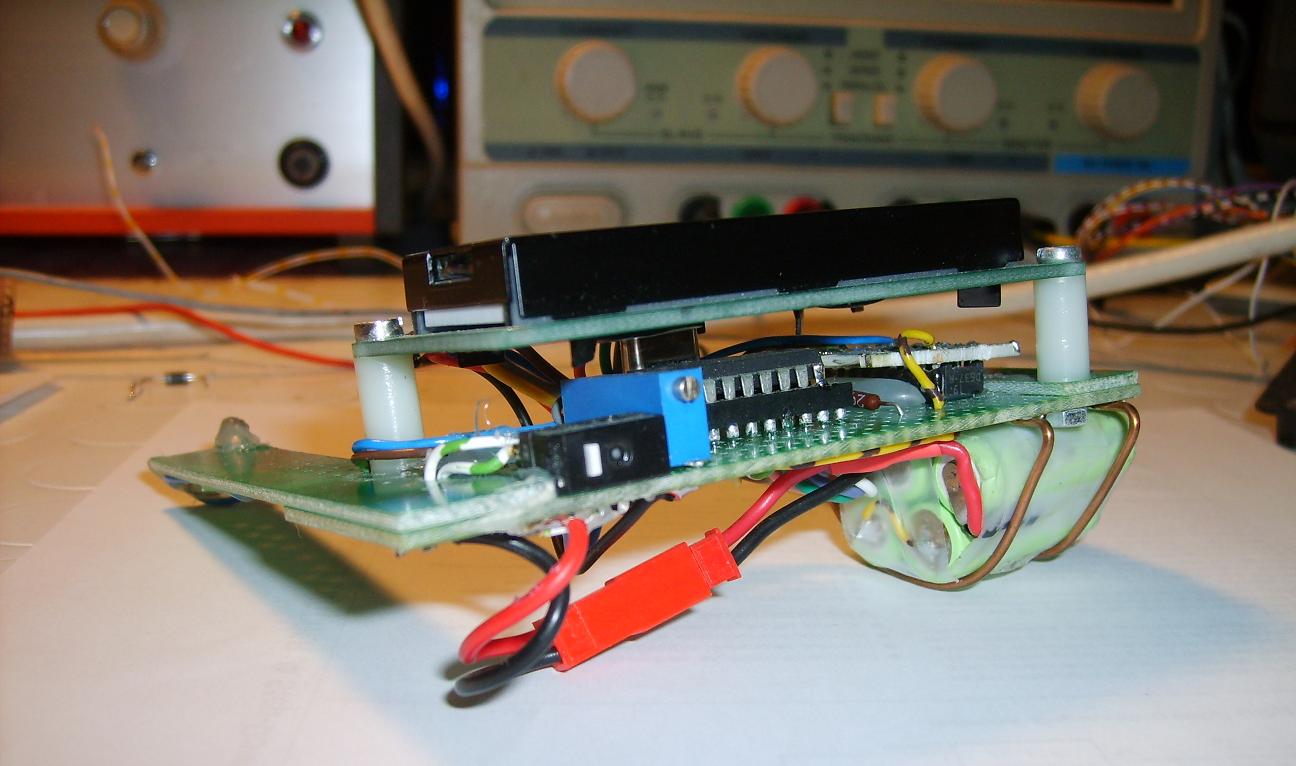

Project; toerentalmeter voor rc vliegtuigje.
T'is een ir sluisje.
Je hebt tegenwoordig van die ir led's die de reflectie direct opnemen, zodat je die der enkel moet voor houden.
Maar deze is gemaakt van een ir ontvanger uit een oude muis.
En t'is een pic16F84 dat het denkwerk doet.
Klein schakelaartje om van 2 bladen naar 3 te gaan.

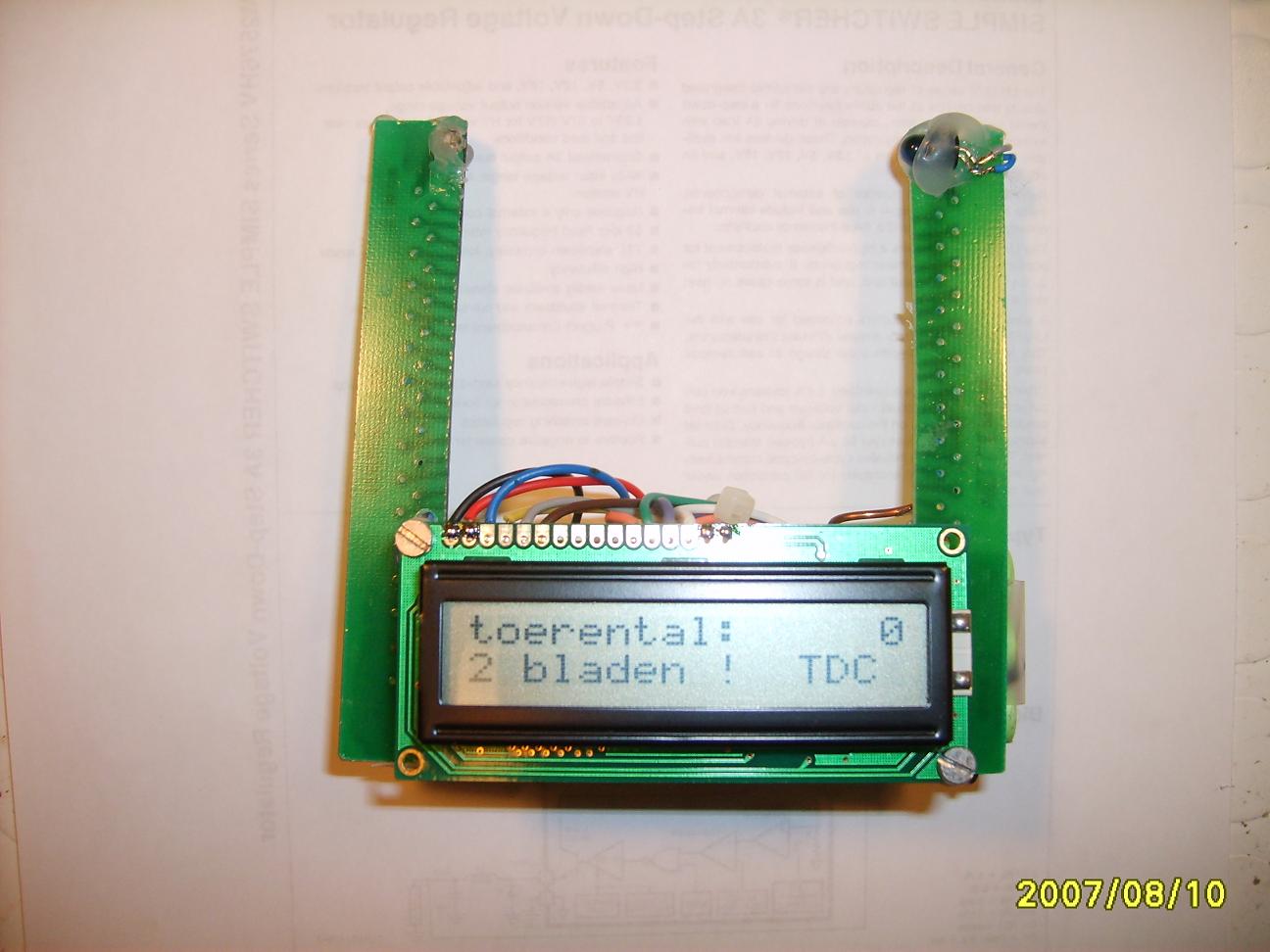

http://www.uploadarchief.net/files/download/toerentalmeter.jpg
http://www.uploadarchief.net/files/download/s5000694.jpg

Sine

Moderator

Op 10 augustus 2007 19:43:55 schreef stijn martens:
Dit noem ik niet mooi.
Een warboel van draden.

Ieder zijn eigen manier. :)

Edit: wat zit er eigenlijk op de voor kant van die warboel van draden hierboven.

Dat is een heel compact gebouwd printje, daar is ongeveer geen gaatje meer vrij, en dan kom je zonder draad niet weg.

het is een stuurprint voor een nixie klok, op dat stripje staan acht 16-pen DIL ic's een kleine 50 weerstanden en 45 transistors.

een stukje uit een klassieke print dan ?

Dit is gewoon snel gebouwd :

http://members.home.nl/guidomennen/temp/gaatjes/IMG_1551.JPG

http://members.home.nl/guidomennen/temp/gaatjes/IMG_1555.JPG

En met draadjes kan het ook netjes ;) ( clickable )

http://members.home.nl/guidomennen/draadjes.jpg

Zo ... genoeg "show mijn printjes" voor vandaag ;)

Nee maar meer werk noem ik moeilijk. hihi

Aiii

Op 10 augustus 2007 19:51:16 schreef bleuke:
Project; toerentalmeter voor rc vliegtuigje.
T'is een ir sluisje.
Je hebt tegenwoordig van die ir led's die de reflectie direct opnemen, zodat je die der enkel moet voor houden.
Maar deze is gemaakt van een ir ontvanger uit een oude muis.
En t'is een pic16F84 dat het denkwerk doet.
Klein schakelaartje om van 2 bladen naar 3 te gaan.
http://www.uploadarchief.net/files/download/toerentalmeter.jpg
http://www.uploadarchief.net/files/download/s5000694.jpg

Geinig maar moet de propellor dan niet daartussen draaien ???
Dan zit je toch met die led of ontvanger die dan onderde proppellor door voor de propellor komt.

Op 10 augustus 2007 13:38:06 schreef kristofvh:
[...]
Waar komt die kast vandaan ?

C*nr*d :P

Op 10 augustus 2007 13:38:53 schreef kristofvh:
[...]

Waar kan ik een schema vinden van DE labvoeding ? :-)

Hier.

Op 10 augustus 2007 13:41:35 schreef Jochem_S:
En ik zie je project niet echt, er staat meer werkbank op die foto dan project. Laat zien die printen! :)

Ik zal morgen (als ie helemaal af is) wat meer foto's maken.

.

Dan zit je toch met die led of ontvanger die dan onderde proppellor door voor de propellor komt.

Wat een zinsbouw...

Ene led zend, andere ontvangt, propellor moet inderdaad in het gezichtsveld van beide draaien.

[Bericht gewijzigd door coldrestart op 10 augustus 2007 20:27:32 (11%)]

Ik trok ook eerst altijd tinbaantje maar na 5 printje ging mun tin voorraad er zosnel doorheen dat ik met stukken koper draad verder ben gegaan en die om de 3/4 gaatjes vasthechten :)

Mijn project is de PA-300. De electronica is bijna zo goed als af.

Het doel is om deze versterker te gebruiken als subwoofer versterker.

features:

- Het geheel moet er strak uit komen te zien. Dat wil zeggen geen knoppen op het voorpaneel. Er komt alleen een 4x20 karakter display met blauwe achtergrond verlichting in.

- Volume regelbaar door middel van het Philips RC5 protocol (Philips afstandsbediening)

- Low pass filter aan en uit schakelen en de frequentie van deze 12dB/octaaf filter moet regelbaar zijn.

- Versterker inzetbaar bij HiFi gebruik EN PA. Gezien het vermogen dat hij dissipeerd en de ruimte die beschikbaar is moet de boel actief worden gekoeld. Bij HiFi gebruik wil ik geen last hebben van een blazende ventilator.

De temperatuur van de koeltunnel word continue gemeten. Overschrijdt hij een waarde van 60 graden, dan moet de ventilator langzaam gaan blowen. De ventilator gaat harder blazen naarmate de temperatuur stijgt. Dit word gedaan door een DS1820 als temperatuur sensor die word ingelezen door een PIC16F877A. De ventilator word gePWM´d door een hardwarematige PWM in de uC.

Tevens regeld de uC Ook via de TSOP1836 de low pass filter en de volume regeling. Voor deze regelingen word er gebruik gemaakt van 2 maal de DS1666 van dallas. Dit zijn digitale potmeters die zeer simpel aan te sturen zijn.

Deze potmeters maken het mogelijk om de low pass filter van 30Hz tot 300Hz in te stellen. De volume regeling word ook logaritmisch geregeld in 127 stapjes.

http://82.192.88.165/%7Ejbot/jan/PA-300.PNG

http://82.192.88.165/%7Ejbot/jan/regelprint.PNG

http://82.192.88.165/%7Ejbot/jan/totaal.PNG

volume is nog niet regelbaar maar wel in de low pass filter aan en uit te schakelen en de freuqentie in te stellen.
Dit is nog een prototype, als het geheel werkt, dan komt het uiteraard nog op een geetste print.

Be continued...

Ziet er netjes uit, chapeau !

Al een idee voor de behuizing ?

Wat ga je alleaam laten tonen op die gigantische 4x20 display ? VU meter ?

Wat zit er achter dat plaatje die tegen het L profiel is geschroefd ? De Temps sensor ?
