Op 22 december 2007 21:34:41 schreef Eagle Eye:
Vooraanzicht van mijn Magic Switch Board,
die overigens alweer een tijdje staat te verstoffen.

Weer eentje voor de MSB galerij :-)
Heb je er ook gekleurde knoppen bij?

@e_f: ik hoop dat het de camera is die is bewogen :+

Volgend project: funcgen met ad9833 afmaken...

wat anders?:+ die schakelingen met die lampjes, hoe werken die precies?? mail anders even, want anders word het oftopic;)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
Volgend project: funcgen met ad9833 afmaken...

Ik heb vandaag een printje voor een programeerbaar stroboscoop looplicht gemaakt:

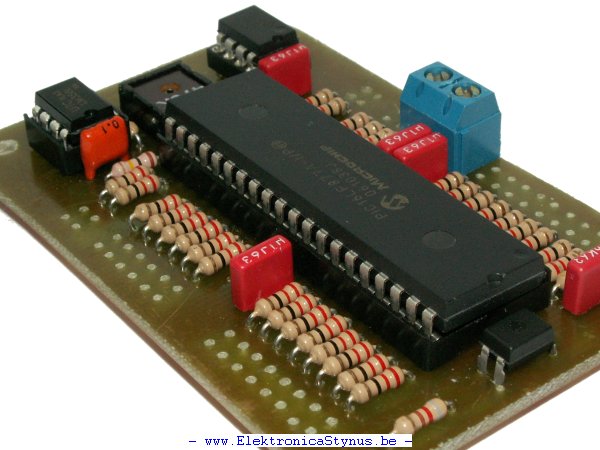

http://www.elektronicastynus.be/Projecten/IO/Vlieger/Stroboscoop/Stroboscoop_looplicht_22_12_2007_1.jpg

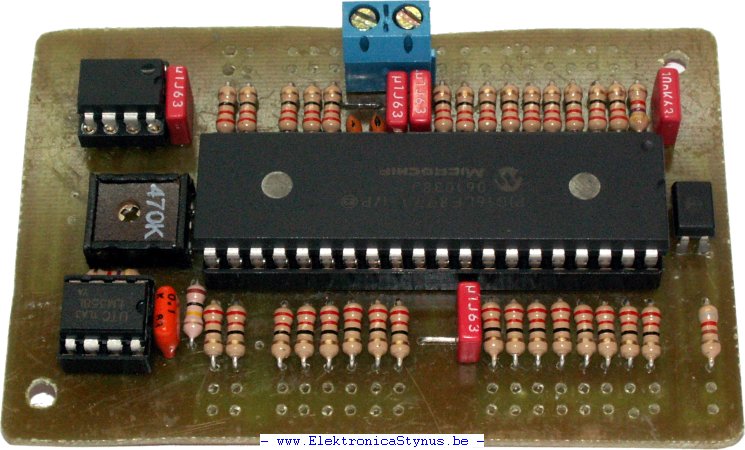

http://www.elektronicastynus.be/Projecten/IO/Vlieger/Stroboscoop/Stroboscoop_looplicht_22_12_2007_3.jpg
Voor meer info zie:
http://www.elektronicastynus.be/Projecten/IO/Vlieger/index.php#3

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

kijk, dat zijn nog eens scherpe foto's!
wat heb je daar voor vreemd model potmeter? een rechthoekige 470k?

ik heb je layout even bekeken maar volgenmij had ik 1206 smd weerstanden gebruikt. scheelt wel erg veel boor, buig en knip werk.. en nog prima met de hand te solderen..

@Eagle Eye: gebruik anders een steuntje als je die camera niet stil kan houden. of flitser oid.

[Bericht gewijzigd door MAH op zaterdag 22 december 2007 23:09:10 (29%)

Every machine is a smoke machine if you operate it wrong enough

Is een oud model 470K potmeter.
Voor die weerstandjes had ik misschien beter smd genomen idd maar dan misschien beter heel de print smd.

Maar ik heb nog lang niet alle onderdelen in smd maar komt nog wel.

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

Op 22 december 2007 23:07:04 schreef MAH:
of flitser oid.

dat zal niet veel uitmaken, dan heb je overbelichting;) eerder een steuntje

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

@stynus: niet alles hoeft smd vind ik. door die weerstanden als smd te nemen verminder je behoorlijk het werk. Nu zitten de andere IC's in sockets en kan je ze vervangen indien nodig.

@e_f: niet mee eens. t kan zijn dat je ze overbelicht maar dan zijn ze alsnog wel scherp. Liever een beetje verbleekte foto dan zo wazig dat t nouwelijks te herkennen is..

Every machine is a smoke machine if you operate it wrong enough

Op 19 december 2007 20:31:46 schreef peter vd borne:
[afbeelding]
15 december meegereden met trucks by night in reusel
10 duizend leds in verwerkt

Dit lijkt op.

http://data58.sevenload.com/i/cu/zs/pldszi8/66q.jpg

:) :+

RES

Om de feestdagen door te komen,.....

250 stuks 1200uF 100V

http://www.xtek.nl/Co/250/250lrside.jpg

De bedoeling is een paar nieuwe elcoboarjes te maken voor een paar versterkers

dit is een eerste ruwe testplank/vormgeving/concept met ruimet voor 10 stuks/laag maar even voor testen eerst eens met 8 per laag begonnen.

http://www.xtek.nl/Co/250/1.jpg
http://www.xtek.nl/Co/250/2.jpg

En op de foto is er idd wat mis,..maar d'r was toen ook nog niets gesoldeerd.

Houd jullie op de hoogte de komende dagen.

Claiming to be gifted with golden ears, audiophiles can hear electrons traveling in wires . . . . . en dan hebben we nog gatver pseudo-bas

Wat vor versterkers zijn dat dan?

Sonar is meer dan Ping...

PA klasse ,een stuk of 6,....als ik straks klaar ben houd ik er nog handje vol van over.

ff mezelf verbeteren

Het zijn er meer dan 6

zo ff uit m'n hoofd,....

eerst 4 stuks (met 2 mono trappen)waar orgineel zat er 2 x 10000uF/volt per kant in zit
De elco's zitten zowat in de traffo,...dus 105 graden is wel lekker.

dan nog 3 andere waar orgineel 2 x 15000uF inzat

en ik vergeet er nog een of 2...

Edit mezelf,...2de keer

Dit is dus het hele idee,..links is de oude toestand,rechts is opweg de vervanging te worden.
http://www.xtek.nl/Co/inwording.jpg

Fase:kijken of alles ook nog echt past,voro we gaan solderen,boren en tappen.

[Bericht gewijzigd door Akino op zondag 23 december 2007 14:06:14 (23%)

Claiming to be gifted with golden ears, audiophiles can hear electrons traveling in wires . . . . . en dan hebben we nog gatver pseudo-bas

Het solid state relais kastje voor m'n reflow oven is af. Technisch allemaal niet hoogstaand maar ondanks dat het mechanische deel niet mijn sterkste kant is vind ik het toch wel goed gelukt.

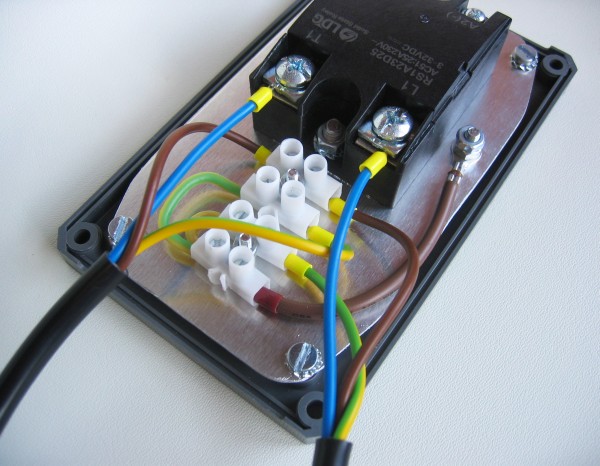

Hoogspanningskant:
http://www.uploadarchief.net/files/download/relais1.jpg

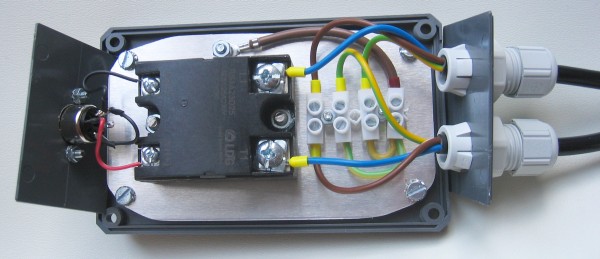

Alles van boven:
http://www.uploadarchief.net/files/download/relais2.jpg

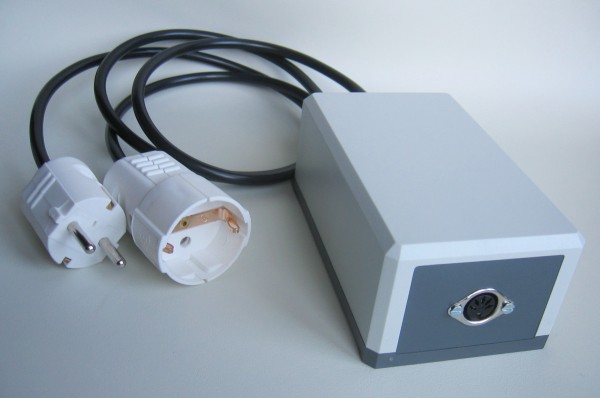

Voorkant met kastje dicht:
http://www.uploadarchief.net/files/download/relais3.jpg

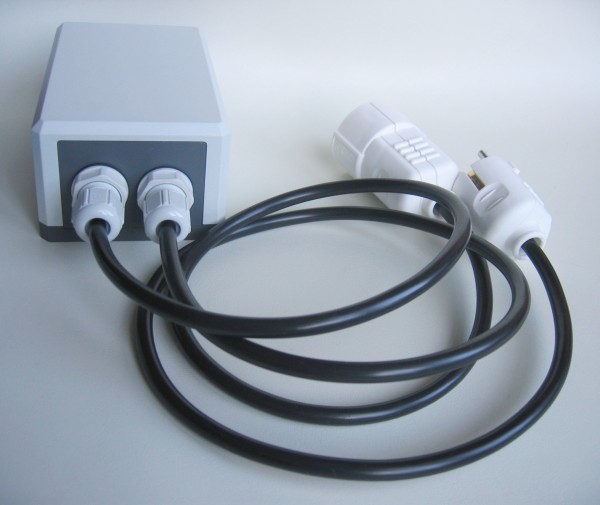

Achterkant:
http://www.uploadarchief.net/files/download/relais4.jpg

Ziet er goed uit, alleen jammer dat je het niet zo nou kijkt wat de draad kleuren betreft.

Op 23 december 2007 17:43:06 schreef MMSoft:
Ziet er goed uit, alleen jammer dat je het niet zo nou kijkt wat de draad kleuren betreft.

Ja, dacht net ook al dat je de fase aan das stukkie aluminium knoopte >:)

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Ja probleem daarmee was dat dat stukje draad gerecycled was uit een oude PC voeding. Het kabelschoentje zat er al aan vast en die had ik niet los (en geen tang) dus heb ik het direct gebruikt. Wel vreemd ook dat het in die voeding bruin was maar het was ook wel zo'n el-cheapo voeding.

Maar das wel niet volgens de norm he jongeman foei foei foei :+

Nou nou, wat een gedoe om een paar kleuren. Als je begint over zoiets op dit formaat project had je eigenlijk nog verder door moeten muggenziften en zeggen dat de bruine draad eigenlijk onderbroken had moeten worden...

Ik vind het prima gedaan, dat noemen we improviseren.

En ik vind het trouwens erg netjes ingebouwd!

Ook tegenwind gaat liggen.

Eindelijk is ie af... M'n belichtingstimer!
Ik heb lopen klote om het werkend te krijgen met een BUZ11, dit ging helaas niet werken dus heb ik het opgelost met een relais. 't Relais kan ook 230 schakelen dus mocht ik er ooit eens UV-TL's op aan willen sluiten, dan kan dat.

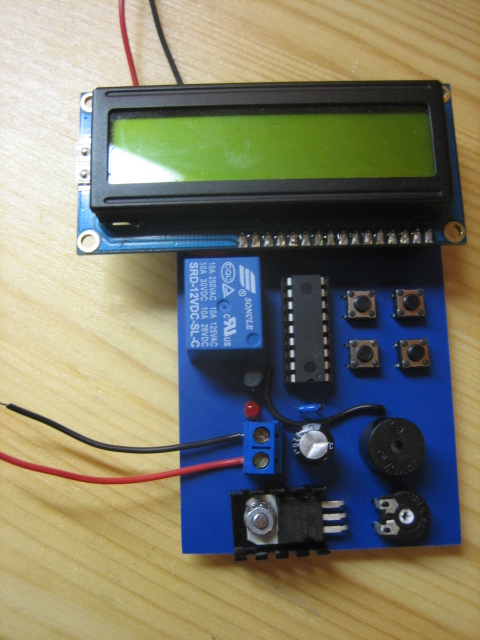

http://www.uploadarchief.net/files/download/img_0796.jpg
http://showyourprojects.com/projects/project110/introduction.html

Dit ding geeft uiteraard een vervelend piepsignaal als het belichten voltooid is.

@boeip mooi man:D als dat piepsingnaal zo irritant is kun je het er toch ook vanaf halen..

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Daar is ie juist voor ;) dan weet ik, en de rest in huis, dat ie klaar is

[Bericht gewijzigd door Henry S. op maandag 24 december 2007 03:12:02 (58%)

|:( daar had ik op moeten komen:P

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Op 23 december 2007 19:09:56 schreef fritsuitoosterstreek:
[...]

Mooie SA versterker ;). Blijft hij ook de goede klank houden?

De SA er alleen maar op vooruigaan,de orginele elco's zijn lek,en ook bijna 22 jaar oud.Die hebben een leen lang werken achter de rug.
Hoe het eindresultaat klink,bij zo'n SA weet ik je nog niet te vertellen,....m'n eerste (zie foto paar posts terug) testbord is een Bose 1800 terecht gekomen, (eerste model van de serie,mede dankzij oude onderdelen van DJ Jhonny weer tot leven is gewekt) gezien ik even niets anders voorhanden had met genoeg cappaciteit.De bose deed het er zo goed op,dat ik het gelijk lekker heb laten zitten.
Maar in principe zijn 10 kleine elco's altijd beter dan een grote.
T'is ff een werkje,gelukkig heb ik nu 4 SA's die in een keer ff grote beurt krijgen.

Zo,sheetje zijn, klaar voor morgen eens stapeltje printplaten te etsen,...etc.etc.

http://www.xtek.nl/Co/sheetjes.jpg

Edit:25-12-07

Van negatief naar positief.

http://www.xtek.nl/Co/droogrij.jpg

Claiming to be gifted with golden ears, audiophiles can hear electrons traveling in wires . . . . . en dan hebben we nog gatver pseudo-bas

Mijn RGB PWM module is dan eindelijk af, niet met een 4093 maar met een LM324. Het schema komt van aart zijn site en met een transistor aan de uiteinden van de opamps werkt hij perfect in combinatie met mijn 9x RGB hyperflux LED "spot".

Het geheel bij elkaar,
http://members.lycos.nl/conquer/circuitsonline/RGB_PWM_module.jpg

De kleuren van de hyperflux "spot" (ze zijn feller maar als ik ze zo op de foto had gezet dan waren de foto's erg slecht (wat ze nou ook al zijn trouwens)),
http://members.lycos.nl/conquer/circuitsonline/RGB_PWM_licht.jpg

LED addicted... Fijnmalen en snuiven maar!! :P
