@ Danny: Ik begin het een beetje te begrijpen, hoe je het doet. Maar gebruik je dan wel een kaart die je even van een leraar "leent", of scan je die op afstand in?

Dit verhaal speelde enkele jaren geleden ook, de hele pers was in rep en roer. Toen kon op afstand de communicatie tussen pas en lezer op een afstand van 10 meter worden uitgelezen en worden gekopieerd.

Dan komt de andere zijde, maak je je als grote instelling niet heel erg kwetsbaar als je zon zwak systeem op zet?

Het ligt eraan waartegen je het afzet en wat het risico is. Een stap lager is een normale sleutel of de deur open, een sleutel kun je verliezen. Dus een stapje veiliger is een pas systeem. Zo kun je steeds een stukje hoger op de ladder. Maar dat gaat meestal evenredig met kosten.

Op 25 maart 2008 22:18:49 schreef delta brafo (danny):

Echt hacken durf ik het nu ook weer niet te noemen, meer klonen;).

Inderdaad, 10 jaar geleden deed ik dit ook al. De meeste LF transponders hebben geen enkele vorm van encryptie. Ik geloof dat Microcip zelfs een application note heeft om dit soort transponders te klonen. Weet jij zo welke chip er gebruikt wordt? Hitag? EM Microelectronic-Marin? Voor de rest leuk projectje. Mocht je belang hebben voor een geïntegreerde oplossing ik heb nog wat HTRC11001T ic liggen. Werkt uitstekend voor de meeste LF transponders:

http://www.nxp.com/acrobat_download/datasheets/HTRC11001T_2.pdf

Op 26 maart 2008 07:30:05 schreef Jochem_S:

Rest mij de vraag: Wat doe jij op het MBO? Ik heb bij stakkers in de klas gezeten die dit NOOIT zouden begrijpen en op de een of andere manier NOG het HBO hebben afgerond... Jij lijkt mij het HBO echter wél waardig.

Dat zegt een hoop over de staat waarin het HBO onderwijs verkeerd, kennelijk worden de rotte appels gewoon een hand boven het hoofd gehouden.

Op 25 maart 2008 23:55:53 schreef Knustelsmurf:
De Led display meet niet echt de netspanning maar gewoon de gelijkgerichte spanning uit een transformator. en vervolgens met een zelf gefabriekte spanningsdeler geeft hij een getal aan dat gelijk is aan de dan aanwezige netspanningsvoltage.

Volgens mij is dit niet zo nauwkeurig. De RMS spanning (gemiddeld vermogens potentiaal) is niet altijd in verhouding met de piekspanning. Dat zou wel zo zijn als de netspanning een perfecte sinus is, maar mijn ervaring zegt dat dit zelden zo is. Vooral als er veel dimmers en geschakelde voeding op dezelfde groep zitten dan wijkt dit volgens bij het meeste af.

Op 26 maart 2008 12:12:38 schreef Xenobinol:
[...]
Dat zegt een hoop over de staat waarin het HBO onderwijs verkeerd, kennelijk worden de rotte appels gewoon een hand boven het hoofd gehouden.

Geheel mee eens, moeten we in een ander topic nog eens over discussieren
_{komt m.i. voornamelijk doordat scholen hier in Nederland €€€ ontvangen op het moment dat een student afstudeert. Ze passen dus liever de normering van een tent-/examen aan dan die rotte appels in hun eigen sop gaar te laten koken.}

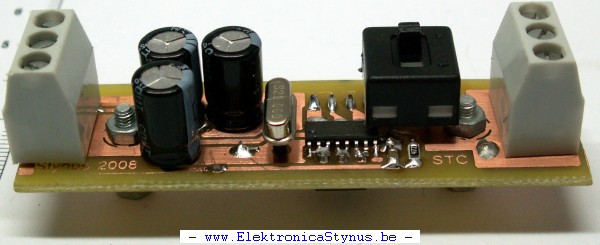

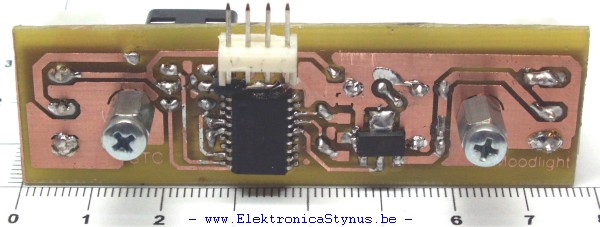

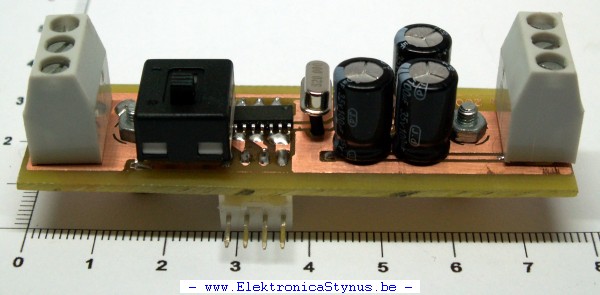

Vandaag een printje voor een moodlight gemaakt:



Voor meer info zie:
http://www.elektronicastynus.be/Projecten/Lichteffecten/Moodlight/inde…

Op 26 maart 2008 14:01:54 schreef Jochem_S:

_{komt m.i. voornamelijk doordat scholen hier in Nederland €€€ ontvangen op het moment dat een student afstudeert. Ze passen dus liever de normering van een tent-/examen aan dan die rotte appels in hun eigen sop gaar te laten koken.}

Mee eens, maar gelukkig komt er ook nog steeds echt talent van het MBO en HBO Het is echter niet makkelijker geworden voor bedrijven en instellingen om op grond van het papiertje deze te selecteren.

@Stynus, mooi printje, zeker omdat het dubbelzijdig is, iets waar ik mijn vingers nog niet aan durf te branden.

Jammer van die klodders tin, met name die bij het IC aan de bovenkant. Ik snap dat ze een gemeenschappelijk signaal hebben, maar het ziet er niet fraai uit.

Ja is idd mooi gelukt (voral omdat het de eerste keer is dat ik dubbelzijdig doe )

Dat ik teveel tin gebruik zegt iedereen me maar blijf het toch doen . Als ik er minder opdoe heb ik het gevoel van dat zit niet goed vast en gaat slecht contact geven.

@Knustelsmurf:

Zeer netjes frontje! Zijn die segmenten nu oranje?

Ik blijf me altijd verbasen over de 'audio fanaten' hoor je nu echt het verschil? Of gaat het meer om het idee dat je een nettere spanning aanlevert?

Misschien raak ik over twee weekjes ook wel besmet met het audio virus, dan komt mijn STA310 (DTS decoder) binnen.....

Op 26 maart 2008 12:12:38 schreef Xenobinol:
[...]

Dat zegt een hoop over de staat waarin het HBO onderwijs verkeerd, kennelijk worden de rotte appels gewoon een hand boven het hoofd gehouden.

MBO niveau was vroeger hoog, althans als ik de verhalen van de docenten mag geloven. Een F zendvergunning houder zit (zat op het moment van het examen) op MBO 4 niveau, dat is mijn mening. Er zijn best nog wel redelijke eisen aan een cursist, maar het niveau waarop ze de afgelopen jaren van 'mijn school' zijn gegaan was triest laag. Het zal mij niets verbazen als al die personen terug worden gefloten en ze het papiertje weer in mogen leveren.

Ook is het erg moeilijk de cursisten van 'tegenwoordig' goed te motiveren, echt interesse is er niet meer. Er zijn weinig die s'avonds de soldeerbout warm stoken.

@Stynus:

Mooi dubbelzijdig, heb mijzelf er ook aan gewaagd. Kreeg de sheets maar niet netjes over elkaar, maar uiteindelijk het werkte wel. Ook wel heer erg lief klein printje, die VIA zit wel heel erg dicht op het printkroonsteentje, je snapt in ieder geval dat je een connector niet aan de component zijde kan solderen als je niet doormetalliseert (GOED denkwerk). Ik zie vaak nog wel eens hopeloze gevallen die het toch proberen, vervormde plastieken hoopjes tot gevolg.

Nu weer even een eigen projectje:

Dit is de FET driver voor een H-brug, maar niet zomaar één, het zal een H-brug worden met vier N-FETs. Dit omdat deze een vele malen lagere RDS-on hebben dan een P-FET, om de N-FETs aan de bovenzijde van de H-brug toch netjes aan de kunnen sturen had ik een zwevende voeding nodig, twee wel te verstaan, toevallig had ik nog een stuk of 15 DC-DC converters liggen, uitgang volledig gescheiden van de ingang.

Om de FETs goed in geleiding te krijgen moet er tussen de Gate en de Source 10 volt staan, de DC-DC conversters zijn 5v in 5v uit, dan maar twee in serie. Heb er toch genoeg, vervolgens zocht ik nog een nette manier om de FETs aan te sturen, De gate capaciteit is toch best eng. Dat zou de TC4422 worden, en toen hij vandaag binnen kwam paste zij zowaar in het IC voetje.

Het geheel is aan te sturen met een uC, niets aansluiten is geen van de FETs in geleiding, wel zo'n veilig gevoel als de brug gezekerd gaat worden met 50A. De brug zal een elektromotor gaan voeden van de zonne energie boot.

Een paar foto's te illustratie (schenk speciale aandacht aan de hobby hobby smd spoel, kon geen betere vinden binnen aannemelijke tijd):

Danny

EDIT: zins fouten, ik zal er waarschijnlijk nooit goed in worden.

Op 26 maart 2008 20:14:00 schreef delta brafo (danny):

Het geheel is aan te sturen met een uC, niets aansluiten is geen van de FETs in geleiding, wel zo'n veilig gevoel als de brug gezekerd gaat worden met 50A. De brug zal een elektromotor gaan voeden van de zonne energie boot.

Was een HIP4081 niet geschikt voor je toepassing? Deze kan je nl. gebruiken tot een brug spanning van 80Vdc. Persoonlijk vindt ik je huidige oplossing een EMC nachtmerie. Het zou beter zijn in je definitieve ontwerp de drivers zo dicht mogelijk op je vermogens MOSFET's te plaatsen en het lusoppervlak van stuurcircuit en driver IC ontkoppeling zo klein mogelijk houden.
Voor de rest is het een leuk experiment moet ik zeggen!

Op 26 maart 2008 21:53:23 schreef Xenobinol:
[...]

Was een HIP4081 niet geschikt voor je toepassing? Deze kan je nl. gebruiken tot een brug spanning van 80Vdc. Persoonlijk vindt ik je huidige oplossing een EMC nachtmerie. Het zou beter zijn in je definitieve ontwerp de drivers zo dicht mogelijk op je vermogens MOSFET's te plaatsen en het lusoppervlak van stuurcircuit en driver IC ontkoppeling zo klein mogelijk houden.
Voor de rest is het een leuk experiment moet ik zeggen!

Dat ding doet dus precies wat ik wil, waarom kom ik dat soort IC’s nu nooit tegen. . . zou mijn leven een stuk makkelijker maken. Thanks voor de tip.

EMC, tja hij zal idd wel een aantal nasty dingen de wereld in sturen. Dat doet een RFID reader ook... alhoewel is dat juist wat je wilt. Geheel zal schakelen op 300 Hz niet echt spannend.

Heb zojuist een paar tests gedaan en alles ziet er prima uit, kijken hoe het straks op een zware motor werkt

Op 26 maart 2008 13:27:05 schreef Zom-B:
[...]Volgens mij is dit niet zo nauwkeurig. De RMS spanning (gemiddeld vermogens potentiaal) is niet altijd in verhouding met de piekspanning. Dat zou wel zo zijn als de netspanning een perfecte sinus is, maar mijn ervaring zegt dat dit zelden zo is. Vooral als er veel dimmers en geschakelde voeding op dezelfde groep zitten dan wijkt dit volgens bij het meeste af.

Ik heb de multimeter ernaast gehangen, Direct met de pennen in de WCD. die gaf dezelfde waarde aan.
Ja, okee die multimeter is mischien niet zo nauwkeurig.
Maar voor mij is het goed genoeg.

Op 26 maart 2008 20:14:00 schreef delta brafo (danny):
@Knustelsmurf:

Zeer netjes frontje! Zijn die segmenten nu oranje?

Ik blijf me altijd verbasen over de 'audio fanaten' hoor je nu echt het verschil? Of gaat het meer om het idee dat je een nettere spanning aanlevert?

Nee, dat komt door de flitser. De segmenten zijn gewoon rood. Het is een standaard velleman metertje.

Ik heb hem nog niet aangesloten in de set, denk niet dat ik verschil ga horen. het gaat inderdaad meer om het idee.

@Stynus: nice, lekker compact. Maar zie ik nou een bout-afstandsbus-moer waar je op vertrouwt als geleiding voor de 'doormetalisering'?

@danny: ziet er mooi uit, ik kan alleen wel een schijnbaar zelfgemaakte spoel vinden, maar zie niet helemaal hoe die SMD is, of er zit er nog eentje aan de andere kant van de print (logischer, gezien de term SMD) die ik op de foto niet kan zien.

@danny, u houdt er een hele nette werkwijze op na. Mooi printje en propere schikking van de componenten.

Zelfs de weerstanden liggen allemaal met hun kleurcode aan dezelfde kant gedraaid. Daar mag menig industriële print soms nog niet aan ruiken.

[Bericht gewijzigd door Peter Claus op 27 maart 2008 08:14:37 (41%)

Op 26 maart 2008 22:11:35 schreef delta brafo (danny):

Dat ding doet dus precies wat ik wil, waarom kom ik dat soort IC’s nu nooit tegen. . . zou mijn leven een stuk makkelijker maken. Thanks voor de tip.

Voor veel van dit soort toepassingen zijn IC's ontwikkeld. Op het gebied van vermogenselektronica is heel veel verkrijgbaar. Maar de HIP4081 en HIP4080A zijn echte klassiekers hoor, dat je ze nog niet kende

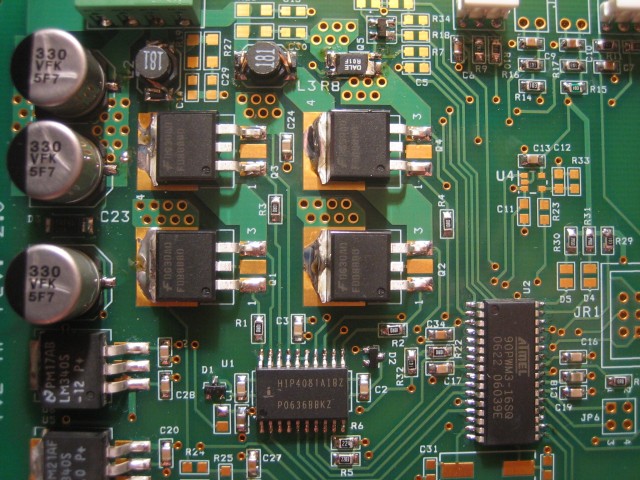

Heb met beiden al reeds motorsturingen en klasse D versterkers gebouwd. Mocht je je motorsturing digitaal willen doen dan is misschien de AT90PWM3B microcontroller iets voor jouw.
Projectje van een paar maanden geleden bevat ze beiden, is een motorsturing 24V/10A (als het moet kortstondig 30A):

[Bericht gewijzigd door Xenobinol op 27 maart 2008 08:54:39 (13%)

Op 27 maart 2008 07:26:32 schreef Jochem_S:
@Stynus: nice, lekker compact. Maar zie ik nou een bout-afstandsbus-moer waar je op vertrouwt als geleiding voor de 'doormetalisering'?

Nee daar heb ik ook een via voor. Nuja draadje erdoor dat aan beide zijden gesoldeerd is .

klein projectje tussendoor, een distributie versterker, 1x video in en 3x video out zonder zichtbaar verlies van beeldkwaliteit. De versterkers halen ruim 6MHz. In- en uitgangsimpedantie is 75ohm.

Het schema is HIER te vinden.

input is links aan de 2x 150 ohm en de 47µF inkoppel elco.
output is rechts tussen de 470µF en de 10k weerstand

Heb dit gemaakt om het beeld wat van m'n modelbouwvliegtuig komt te kunnen verdelen. Het wordt opgenomen op m'n laptop, bekeken door de mensen op de grond en soms live verzonden naar onze locale ATV repeater ON0TV. De verdeling van het videosignaal gebeurd met deze versterker.

meer info over m'n modelbouwvliegtuig en camera:

http://www.on8ju.net/Easystar.html

http://www.on8ju.net/1.1GHz_TX.html

Er staat 1 weerstandje meer op de foto dan op het schema.
Moet je de video-ingang en uitgangen parallel aan de 75 ohm weerstanden plaatsen?

Deze zal voor de LED zijn, deze zit er namelijk ook nog een op en niet op het schema.

@ sjors, mooie easystar, wat voor motoren zitten erop? en heb je die draadloze zender gekocht of gemaakt?

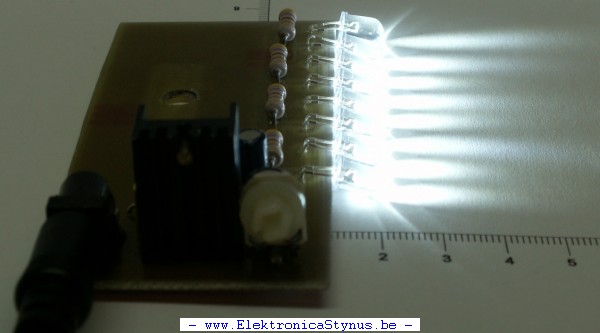

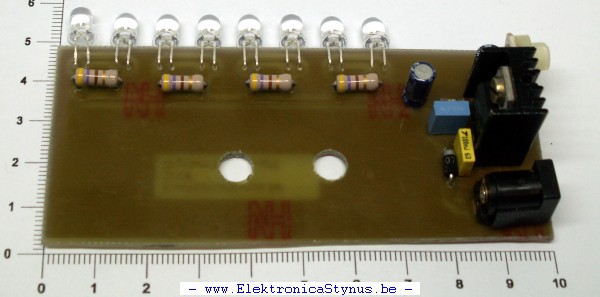

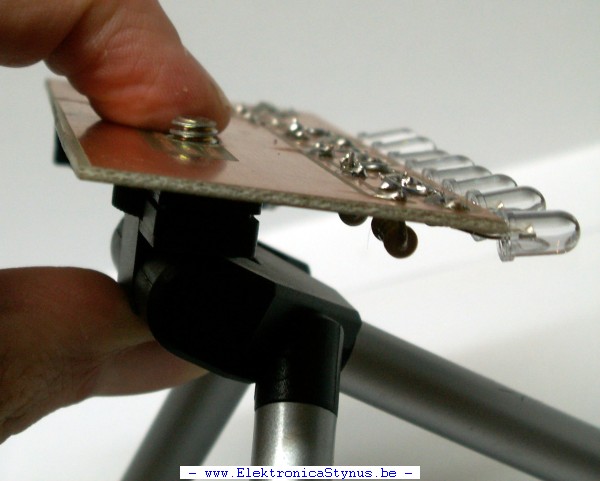

Omdat gisteren op de foto's van men moodlight printje wat schaduwen zaten die ik liever niet had heb ik maar is een led lamp gemaakt voor onder mijn camera.



Foto's met de camera er nog boven op heb ik niet want ik heb geen 2 camera's die scherpe macro foto's nemen.

Voor meer info zie: http://www.elektronicastynus.be/Projecten/Lichteffecten/Cam_Macro_ligh…

Leuk idee, heb je wel een foto maar dan met lamp aan? Dan zien we het verschil.

Als je zo min mogelijk schaduw wil, moet je bij helder weer een foto maken nabij een raam dat op het Noorden uitkijkt. Maar deze dagen lijkt dat dingetje van Stynus me beslist nuttig.

Zonde dat je een gat door je naam heen moest boren. Verkeerd uitgemeten ?
