Ik was eerst van plan de print compleet onder de camera te hebben (dus het gat dat niet door de tekst staat). Maar omdat er rechts dan meer licht is ging dat niet helemaal goed dus maar een gat geboord in het midden van het stuk met de leds.

Geen heel indrukwekkend projectje, maar voor mij een enorme mijlpaal: het eerste HF-circuitje dat ik ooit gemaakt heb dat werkt! Al sinds ik een schroevendraaier kan hanteren heb ik geprobeerd radiozenders en -ontvangers te maken, maar telkens met hetzelfde resultaat: power aan, en niks. Vanaf vandaag echter geloof ik weer in het bestaan van radiogolven

Mijn hartelijke dank aan (Z)weetvoetje voor het bijzonder duidelijke artikel en het goede ontwerp. Ik ben erg onder de indruk van de geluidskwaliteit van dit dingetje

Op 27 maart 2008 16:49:35 schreef muddy:
Er staat 1 weerstandje meer op de foto dan op het schema.
Moet je de video-ingang en uitgangen parallel aan de 75 ohm weerstanden plaatsen?

Is een weerstand die voor de led staat.

input is links aan de 2x 150 ohm en de 47µF inkoppel elco.
output is rechts tussen de 470µF en de 10k weerstand

Op 27 maart 2008 17:39:39 schreef tim11:
@ sjors, mooie easystar, wat voor motoren zitten erop? en heb je die draadloze zender gekocht of gemaakt?

motoren zijn speed 400 (zoals er standaard een op zit).
De modulator komt uit de camera maar gaf slechts 1.8mW, heb hiervoor een versterkertje gemaakt dat ongeveer 50mW geeft.

Hier meer info over de zender.

waarom heb je niet gewoon een 5 watt led of 10 watt led genomen

heb je geen last van shaduwen en heb je ruim 200 lumen voor de 5 watt en 500 lumen voor de 10 watt led

en echt duur zijn ze ook niet meer
heb dr nog wel wat liggen mocht iemand interessen hebben

na lngetijd niets van mij te hebben laten horen in dit topic nu eindelijk weer iets van mijn hand

het is wel eenswaar niet voor de hobby geweest maar voor school.
opdracht:(kort samengevat)
bouw een chat applicatie dmv van een zelfgemaakte netwerkkaart. de te gebruiken middelen zijn:
- ARM-ontwikkelingsbord (hier een foto van het bordje: klik)
- FPGA-ontwikkelingsbord (het gaat om dit bordje)
- een eigen gemaakte "koppel"-bordje voor een RJ45-connector om vervolgens de "netwerkkaart" aan een switch te kunnen koppelen.

hier onder een paar foto's van dit laatst genoemde bordje:

onderkant met 2 smd lineconverters:

boven kant:

ff aangepast :
print is gemaakt met een freesmachine.

vreesmachine

Eng!. Is al een heel oud principe , in een groot/dik "kerkelijk boek" staat al geschreven : "en zij vreesden met grote vreze" .

Op 28 maart 2008 10:02:20 schreef Red-E:
[...]
print is gemaakt met een vreesmachine.

Ik vrees dat het toch een andere machine was...
_{edit: ahh, bummer, iemand was me voor...}

@Stynus: De vergelijkings-foto's uit je link laten eerlijk gezegd alleen maar zien dat je met leds meer schaduw hebt?? Misschien leds in 2 dimensies (rond je lens?) neerzetten?

@Jochem_S
Het resultaat valt inderdaad wat tegen. Maar er is toch een klein beetje minder schaduw .

Nu maar hopen dat de lijm van die pads onder op de print niet geleidt...

@Robin F.

Mij is dat tot nu toe ook nog niet gelukt, welk schema heb je gebruikt. Ik wil dat ook wel eens proberen.

Is het een zender of ontvanger?

@stynus, misschien is een lichttent wat je zoekt ? Lichttent

bvbart, dit is de FM-zender die hier op de site staat.

Bedankt, ik zal eens kijken of ik hem kan proberen te maken.

Ooit, toen "internet" nog een verre klank was en je een analoge modem gebruikte om in te loggen op een BBS, kocht ik een dataswitch zodat ik zowel met de PC als met de Amiga contact met de modem kon maken.
Het duurde echter niet lang, of het binnenwerk van die switch was zodanig gewijzigd, dat ook communicatie tussen PC en Amiga mogelijk werd.

Dat arme ding lag daar ondertussen al jaren te verstoffen, tot ik op het idee kwam het te gebruiken om een RS232-verbinding te maken tussen PC en verschillende zelfbouw-dingetjes waar een AVR als "brein" fungeert.
Dit is het resultaat:

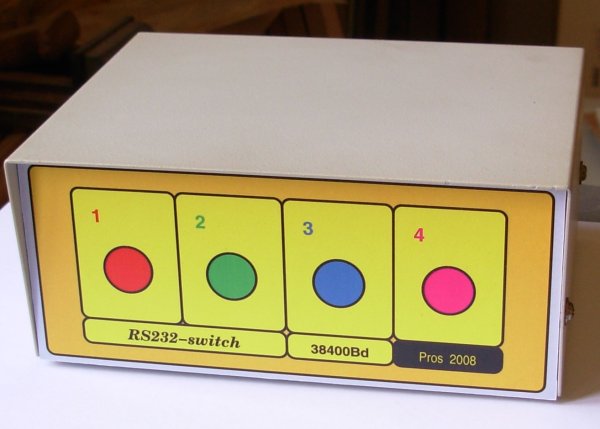

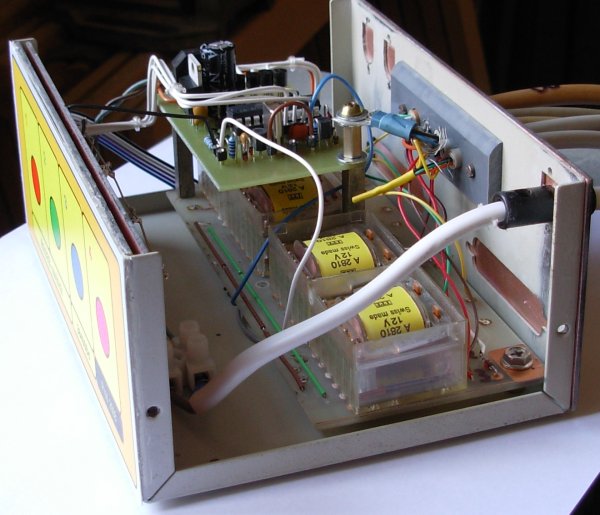

Het relaisprintje is --na modificatie-- hergebruikt, vandaar de rommelige bedrading achteraan. Voor de sturing is een ATtiny2313 verantwoordelijk. Die reageert op de toetsen vooraan, maar hij luistert ook stiekum mee op de TX-lijn v/d PC zodat via die weg voor een ander kanaal kan gekozen worden.

Vooraanzicht:

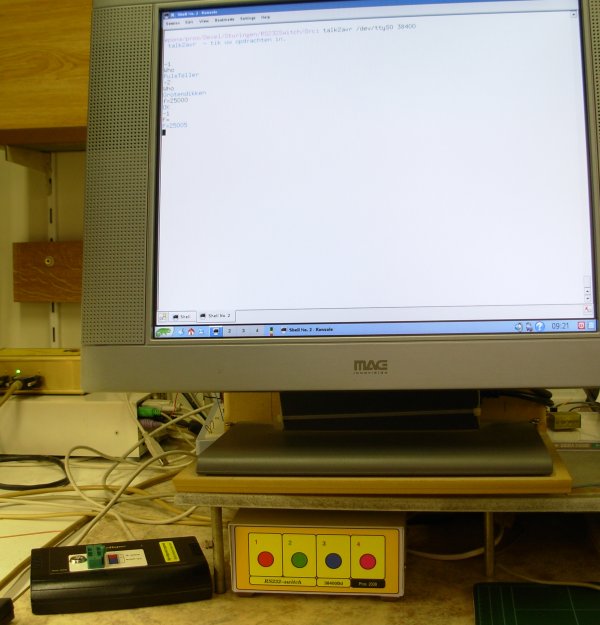

En tot slot een praktijktest:

Weer zo een mooi project, en mooi afgewerkt. Het blijft me verbazen hoe je het toch steeds doet...

@pros Ik ben jaloers op die behuizingen van je .

Geweldig gedaan alweer.

Vandaag weer even bezig geweest met het video input printje wat ik eerder gemaakt had. Samen met een Cyclone II dev kit en een PSP LCD is het gelukt beelden uit een DVD speler op het LCD te laten zien. Voorlopig nog even zwart wit maar kleur moet niet moeilijk zijn, alleen nog even de YCbCr->RGB conversie goed krijgen.

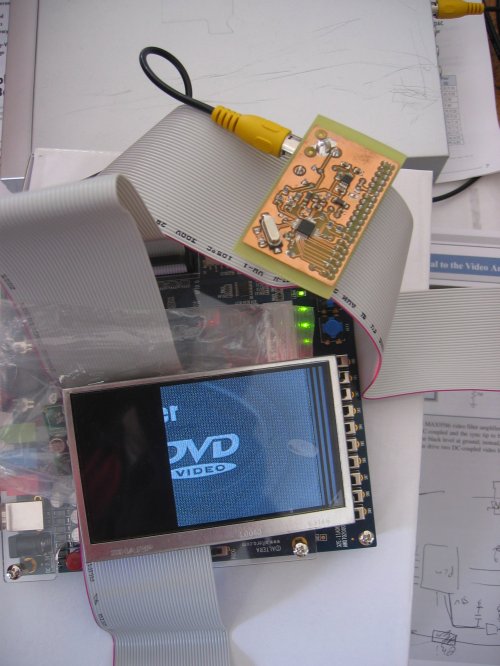

Test setup:

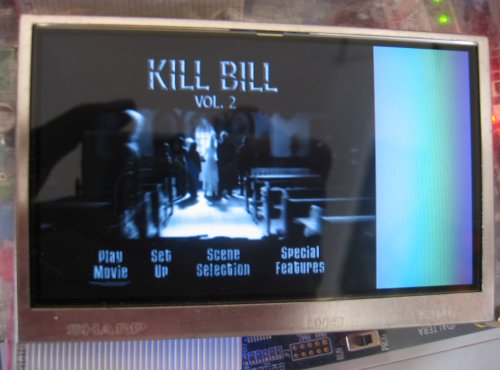

Hier zie je wat je krijgt als de LCD pixel klok en de video pixel clock totaal onafhankelijk van elkaar gegenereerd worden

Filmpje van eerste test:
http://video.google.com/videoplay?docid=-8849223614771657279&hl=en

Na wat geklooi dan toch stabiel beeld:

Filmpje van stabiel beeld:
http://video.google.com/videoplay?docid=-7664072591237350332 (of betere kwaliteit hier)

Het blijft me verbazen wat je allemaalin elkaar gebakken krijgt wizzard.

Goede keuze test materiaal trouwens, zowel kill bill als hichhikersguide hoewel het origineel stiekem toch leuker is

Daar kom ik de eerstvolgende 20 jaar niet aan toe, vrees ik...

@madwizard: gebruik je terminators op die bandkabel, of is dat gewoon signaal in -> signaal uit?

Thanks

@madwizard: gebruik je terminators op die bandkabel, of is dat gewoon signaal in -> signaal uit?

In principe gewoon in-uit, op de devkit zitten wel serieweerstandjes als beveiliging maar niet als afsluiting. De video decoder stopt wel met werken als je een lange kabel neemt maar ~ 10cm gaat nog wel. Het is 27Mhz (klok + 8 datalijnen) dus niet echt geschikt voor lange afstanden. LCD is ~9Mhz en kan iets meer hebben.

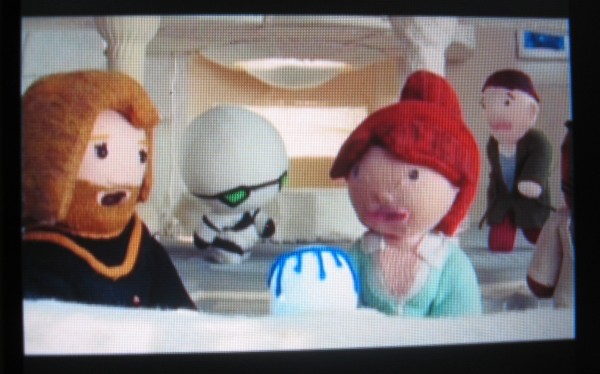

Kleur werkt ondertussen ook:

Plus filmpje:
http://video.google.com/videoplay?docid=-9127898577286509849

Niet echt elektronica gebasseerd deze keer, maar ik heb de webinterface verbeterd voor mijn tuinberegening systeem (wat wel elektronika is ) maar dit hoort er ook bij...

@ madwizard is ook al die SMD met je RDS80 gesoldeerd?

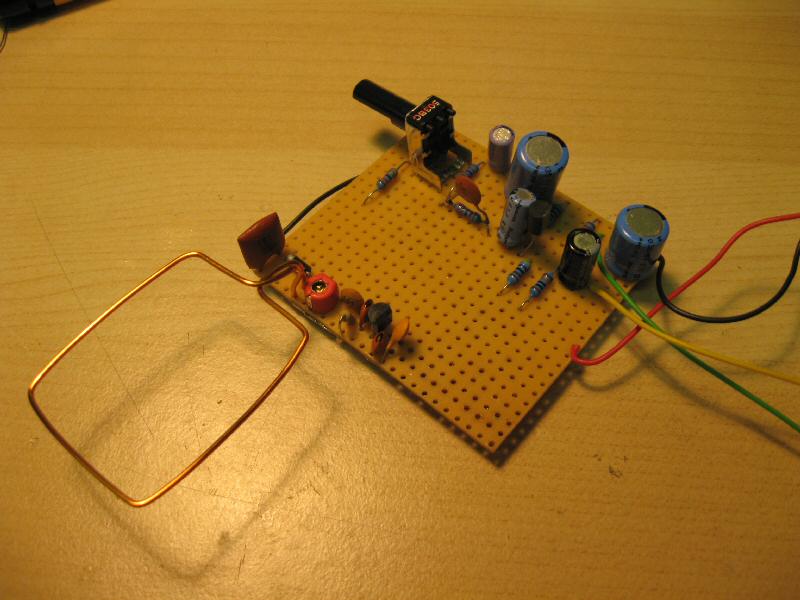

mijn Fm-bug vindt je hier terug:
http://www.circuitsonline.net/forum/view/message/775947#775947

Op 30 maart 2008 11:49:48 schreef foxie:
Niet echt elektronica gebasseerd deze keer, maar ik heb de webinterface verbeterd voor mijn tuinberegening systeem (wat wel elektronika is ) maar dit hoort er ook bij...

[afbeelding]

Nice. _{Overigens zou ik zelf cycli neerzetten, hoewel cyclussen niet echt fout is.}

goed bezig madmizzard!
Dat idee + onderdelen ligt hier ook nog steeds op de plank.
Alleen nog geen idee hoe ik dat in vhdl moet coden.

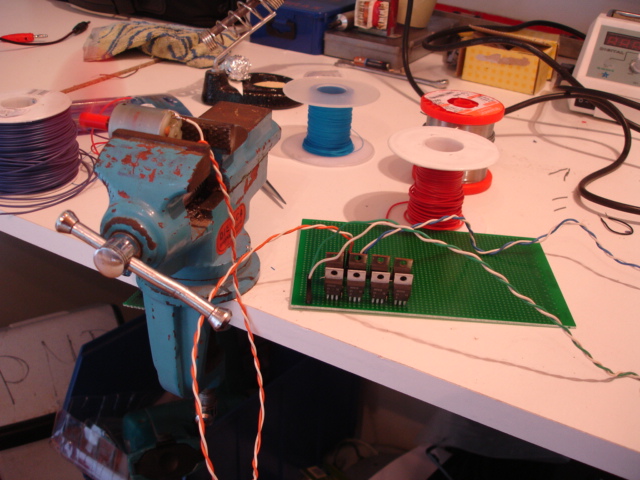

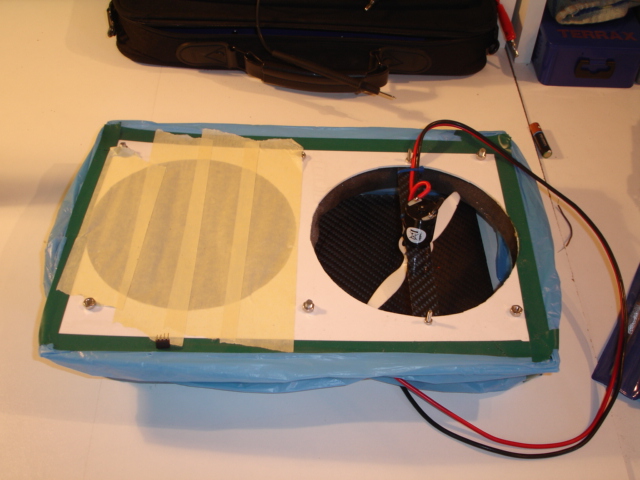

Ben voor een projectje op school een hoovercraft aan het maken op afstandbediening. De draadloze communicatie gebeurt tussen 2 PIC's, het zendertje en ontvangertje zijn van conrad. De besturing van de motors om vooruit te gaan is door middel van 2 hbruggen en de motoren om de HC op te liften gebeurt met relais. Tot nu toe is er nog niet veel vooruitgang omdat ik de PIC om te zenden niet aan de praat krijg
Ter info: De motoren om te liften verbruiken 7A stuk en we gaan er 3 gebruiken :s

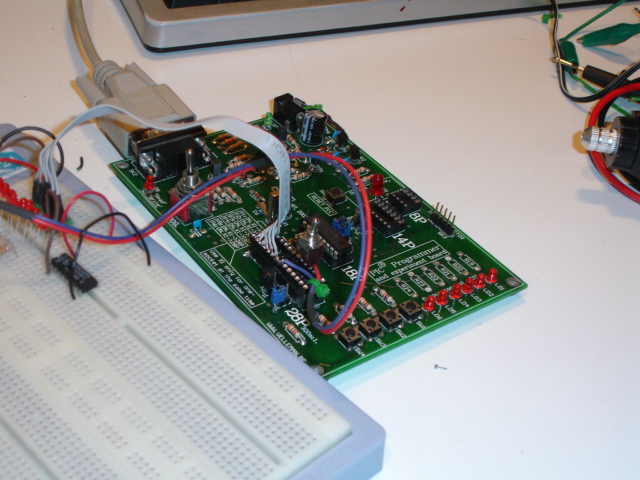

en het programmeerbordje.
