Misschien nog een uitdaging voor KIF om het nog kleiner te maken.

Mooi gedaan trouwens, als je het bekijkt tegenover mijn zelfgemaakte voeding(zitten wel nog geen paneelmeters in) , die zit in een Magnum(1,5L) champagne kist. Weegt ook maar 3Kg.

een klein projectje van mijn kant:

een controller voor mijn toekomstige licht bak.

http://home.kabelfoon.nl/~herman25/fotos/electronica/lcd.jpg

de lcd word aangestuurd door een attiny2313. het programma is geschreven in bascom.

de licht bak ga ik maken als ik een gezichts bruiner heb gevonden :(

filmpje: http://www.youtube.com/watch?v=Vtg1rDelc1E

ps. dat loading is fake vind het er wel geinig uit zien :P

stef

Mooi gemaakt, ik vind het alleen niet handig dat er twee talen door elkaar gebruikt worden.

Programming is like having sex, make one mistake and you'll have to support it you whole life...

ps. dat loading is fake vind het er wel geinig uit zien

Welja, doe er ook "Checking RAM", "Memory: 128 bytes available", "Detected 8 MHz processor", "Initializing CPU#0" en "Console: 2 x 16 characters" bij... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Sine

Moderator

Op 30 juni 2008 18:27:27 schreef Stynus:
Ik zag een tijdje geleden Turbokeu zijn minivoeding en dacht dat moet kleiner kunnen.
[snip]

Oeeh, mooi voedinkje.

Waar heb je die behuizing vandaan getovert ? sloop ?

Alleen jammer van het te kort aan koeling, zeker omdat je een trafo hebt waarbij je van winding had kunnen wisselen met een extra opamp en een mosfet.

Een beetje voeding moet toch wel vol continu in sluiting kunnen draaien.

Ik had eigenlijk ook een mini psutje willen maken, maar het wordt erg moeilijk om dit te evenaren denk ik :P
Maar ik geef me nog niet gewonnen ... eerst mijn 3weg voeding eens afmaken dan wordt dit het volgende voeding projectje :)

Angaben sind wie immer ohne Gewähr.

Op 29 juni 2008 14:34:33 schreef Jeroen Boere:
heb je al ets resultaten?

Ja, ik heb resultaat met mijn etsbak van de vorige pagina. Echter werkt de ets bak te goed! De print was binnen 4 minuten klaar. Waardoor het resultaat niet helemaal goed was:

http://www.uploadarchief.net/files/download/dscn4137_.jpg

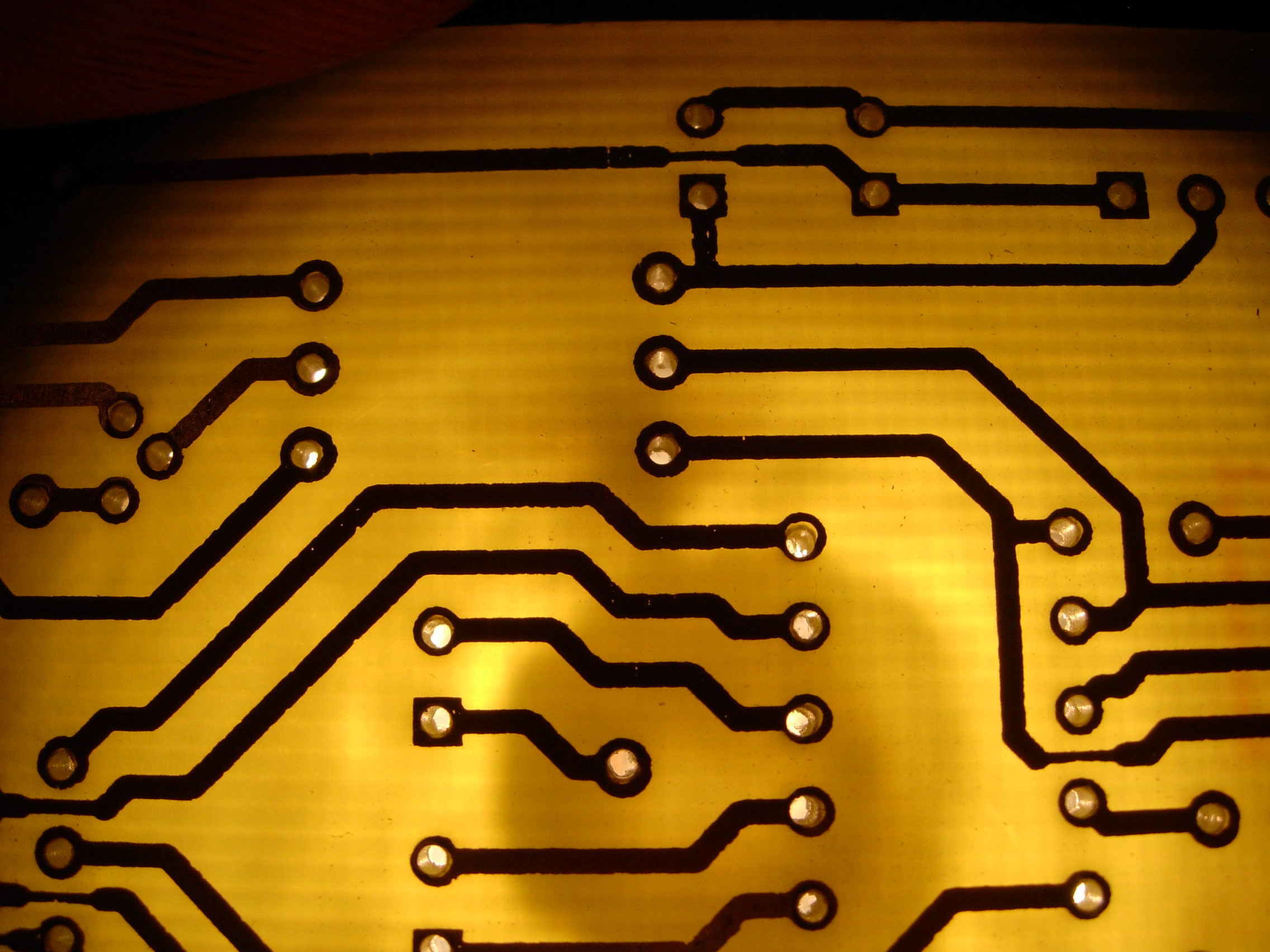

Het plaatje is klikbaar. En wat je dan ziet is een mooi foto van een slechte print:P. Op afstand lijkt het nog wel wat maar van dicht bij is te zien dat het etsen te snel is gegaan en dat de sheet waarmee de print belicht is niet voldoende "dicht/donker" was waardoor op sommige plaatsen de banen zo goed als onderbroken zijn.
Echter is met een beetje vertinnen het printje wel te gebruiken als proto type zodat bij de 2e versie alle bug's er uit zijn.

http://www.uploadarchief.net/files/download/dscn4123.jpg

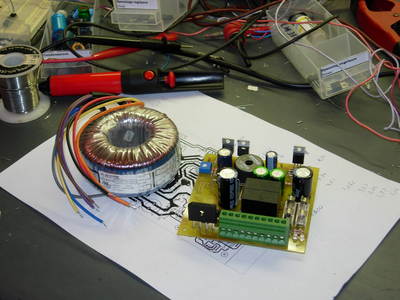

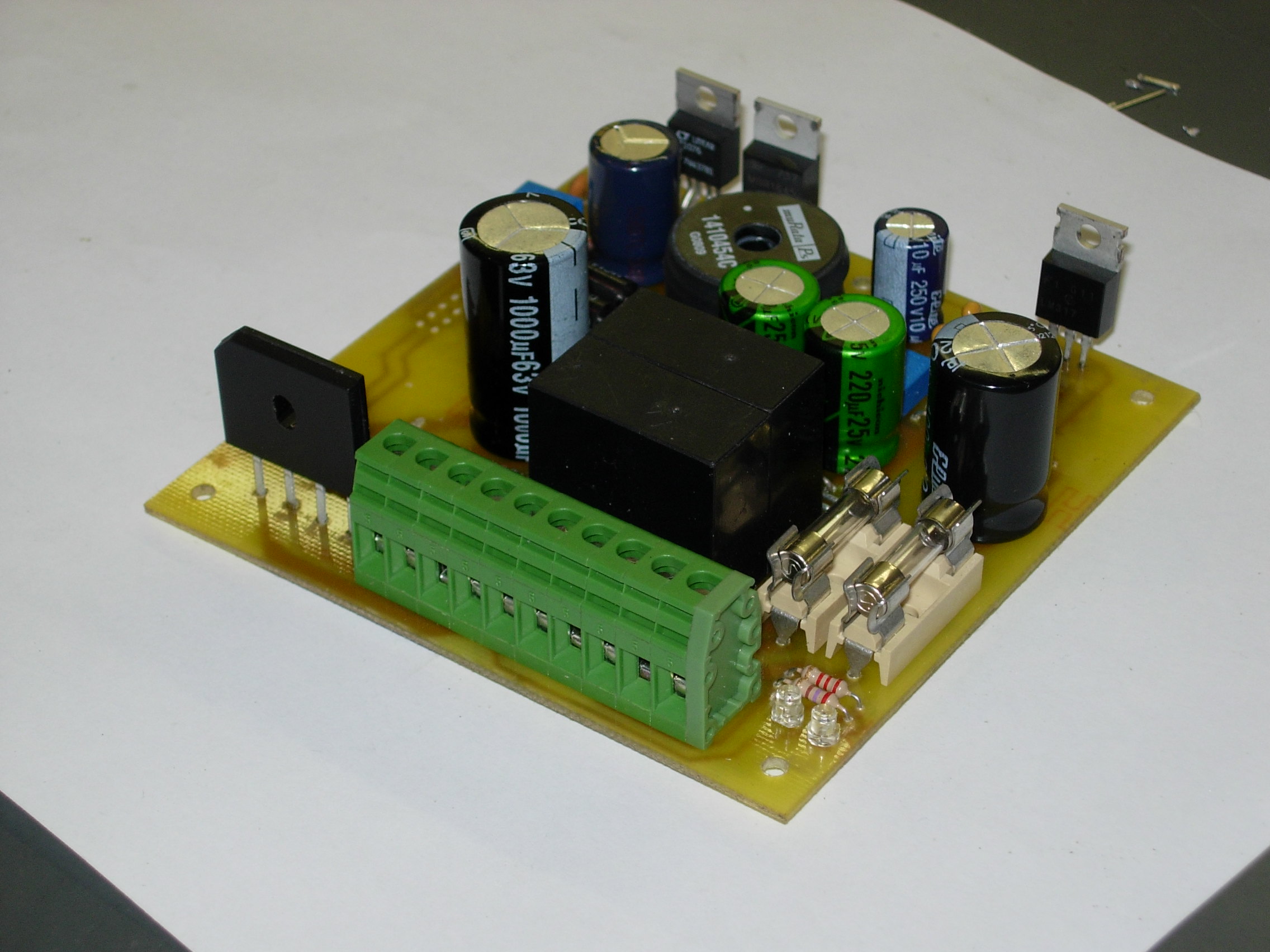

Het bovenstaande printje is ook in de etsbak gemaakt en is net voltooid (Met dank aan jullie uit dit topic). Het is een geschakelde voeding van 5V-5A en 24V-1,5A. En ik ben er wel een beetje tros op want het is mijn eerste geschakelde voeding en hij werkt vlekken loos :D

"If I would have listened to my customers, I would have invented a faster horse." - Henry Ford

Op 30 juni 2008 21:56:32 schreef Fire_IC:
Op afstand lijkt het nog wel wat maar van dicht bij is te zien dat het etsen te snel is gegaan en dat de sheet waarmee de print belicht is niet voldoende "dicht/donker" was waardoor op sommige plaatsen de banen zo goed als onderbroken zijn.

Printers leveren nu eenmaal geen plaatje waar het zwart is, wat het hoort te zijn. Door te experimenteren met de belichtingstijd, kan je dat euvel grotendeels omzeilen.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

@riktw:
Past echt geen zekering meer bij hoor. Boven de trafo is nog 3mm over.
Hier 2 foto's voor grote referentie:
http://www.elektronicastynus.be/Projecten/labvoeding/MiniLabVoeding/MiniLabvoedingSizeRef_30_06_08_001.jpg
http://www.elektronicastynus.be/Projecten/labvoeding/MiniLabVoeding/MiniLabvoedingSizeRef_30_06_08_002.jpg

@Fire_IC:
Staat net niet bol

@ stekkerjack2:
Is toch echt www.

@Sine:
Is een behuizing waar een 12VDC naar 230VAC omvormer inzat die kapot was.

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

Wauw, zo op je hand krijg je pas een goed beeld van het kleine kastje.
Een kinderhand is gauw gevuld :-)

@Fire_IC: ook een mooi compact opgebouwde print!

[Bericht gewijzigd door picsels op 30 juni 2008 22:26:31 (13%)]

Volgend project: domotica met USB en RS-485...

pff hij heeft mega handen :P (geintje)

/offtopic/

Bezoek ook eens: www.christiaan-elektro.nl
BernardV

Golden Member

Niet vergeten dat die vingers 20 cm lang zijn en de hand een oppervlakte heeft van een halve vierkante meter :D

Super gedaan! Als ik dat zie word ik jaloers ;) Dan zie ik mijn losse printen liggen met kroontjes...

Ik kan me echt nie bedwingen :). Jullie zitten allemaal te pronken met een minivoeding .. Ik wil toch mijn maxi voeding laten zien :D

Er ontbreekt echter nog 1 displaytje om het geheel af te maken.

De voeding is 2 * 35V 2 * 10A stroom en spanningsregelbaar. De regelprinten zijn afkomstig van ELV, met hieraan de nodige aanpassingen. Ik heb veel hulp gekregen van Sine, mijn oprechte dank hiervoor :)

De voeding is reeds getest en uit de 2 kanalen komt 10A !! Gaat er zelfs nog ietsje over met 11.37A .. de trafo is 2*35V 2 * 13.33A er zit voor 60000µF elco's in

http://jan465.vox.com/

@The Dutchman
Dat is inderdaad een fors uitgevallen voeding. Weet je zeker dat onder volle belasting (2V 10A) het koelblok voldoende is? Of ga je dit nog geforceerd koelen...

Dit bericht is gepost met 100% gerecyclede electronen.

Ja, misschien dat er nog een grote 120mm fan wat wind gaat blazen.. dat moet ik echter nog zien of hier nog ruimte voor is :D En dat wil ik precies niet direct testen :) Het is de bedoeling dat hij kan dienen.. welke belasting gaat er 2V 10A vragen ? (stiekem klinkt dit voor sommige misschien al als een uitdaging :))

klein is fijn

Moderator

Op 30 juni 2008 20:54:14 schreef bvbart:
Misschien nog een uitdaging voor KIF om het nog kleiner te maken.

Ojee, je hebt zojuist m'n todo list weer wat langer gemaakt..

Nee, geintje, een mini mini mini voeding stond er al heel lang op. Iets kleins met 5V, 12V en regelbaar voor bij m'n breadboard. Schakelend waarschijnlijk.

Eerst maar eens die twee andere labvoeding af zien te krijgen, alleen ik ben een beetje op The Dutchman (geintje ;)) manier bezig geweest.. Door een stomme aansluitfout alle opamps opgeblazen. In beide voedingen! Dat wordt weer veel te lang wachten op nieuwe TL071's en TL072's in SMD. Iemand die toevallig bij Farnell besteld?* :)

*via mail graag

Op 30 juni 2008 23:30:29 schreef The Dutchman:welke belasting gaat er 2V 10A vragen ?

dat is idd een goede vraag. zelf heb ik een 35V 10A voeding en mijn maximum dat ik daar al heb uitgehaald is 10V (meer had ik niet nodig) aan 6A. dat was toen ik een scherm was aan het testen en die eigenlijk toen was aan het opblazen zonder dat ik het door had.
voor electronica vraag ik mij ook af waarom men eigenlijk een voeding van 10A nodig heeft. dan heb ik veel liever een mini voeding (vb die van stynus)

Op 30 juni 2008 22:15:45 schreef Stynus:

@ stekkerjack2:
Is toch echt www.

Het staat er toch echt, kijk maar goed.

Programming is like having sex, make one mistake and you'll have to support it you whole life...

@stekkerjack..
Dan mag jij vertellen bij welk plaatje.. hoeveelste letter..

Ik denk dat jij spoken ziet:P

Ik zie het bij alle foto's van Stynus. Maar alleen als ik de plaatjes bekijk op CO, als ik de plaatjes in een apart tab open dan staat er inderdaad gewoon www.

Ik ga kijken ofdat ik even een screenshot kan maken.

Programming is like having sex, make one mistake and you'll have to support it you whole life...
klein is fijn

Moderator

Kan ie ook nog ontopic?

@stekkerjack, Als je een kleiner scherm hebt dan worden de foto's geresized zodat de hele pagina nog steeds op het scherm past. Dit betekent dat er horizontaal en verticaal gewoon lijnen tussenuit geknipt worden. Als er net een streepje van een W in z'n lijn zit, dan valt dat weg waardoor de W een V lijkt. Lijkt, maar niet is.

Nou ik mag ook een keer een projectje showen. Het is een regelbare stroombron voor high power LED's. Het is gebaseerd op de LT3474 die in een tssop17 verpakking zit (17e pin zit onder de chip om hem te koelen). Het lastigste was dus het etsen maar dat is gelukkig erg goed gegaan.

http://www.johandig.nl/circuitsonline/lt3474/onder.jpg

http://www.johandig.nl/circuitsonline/lt3474/boven.jpg

Dat lijkt me aardig gelukt. Ook het etsen, al heb ik de indruk dat de tekst links bovenaan wat "verwaterd" is. Dat valt waarschijnlijk op te lossen door de belichtingstijd een beetje (maar niet te veel) te verkorten. M.a.w. een beetje experimenteren met proefstrookjes.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Ja, het kan ontopic: Ik heb gisteren een ledtestertje gebouwd. En hij werkt goed. Gebaseerd op de constante LEDvoeding bij schakelingen.
(iets andere weerstanden, en 3x opgebouwd. Het zijn 3 stroombronnen van 20mA om led's op kleur en lichtoutput te kunnen vergelijken)

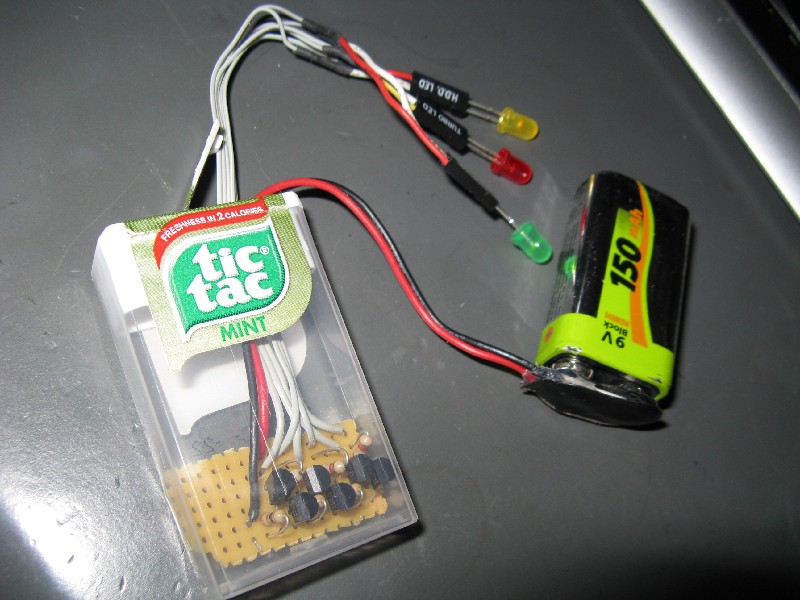

met flits, overzichtsfoto:
http://www.uploadarchief.net/files/download/00002_r.jpg

De print:

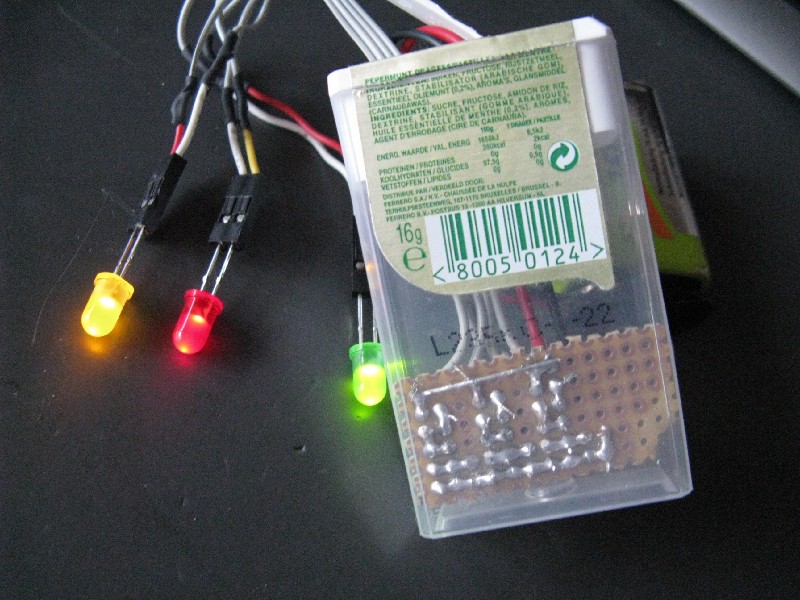

http://www.uploadarchief.net/files/download/00003_r.jpg

felgroene led's zijn zo fel dat de achtergrond zowat zwart word, dus maar helemaal zwart gemaakt (leuk als background, je kunt me mailen voor de highres):

http://www.uploadarchief.net/files/download/00001_bewerk_klein.jpg

én ik ben vast bezig aan mijn labvoeding:

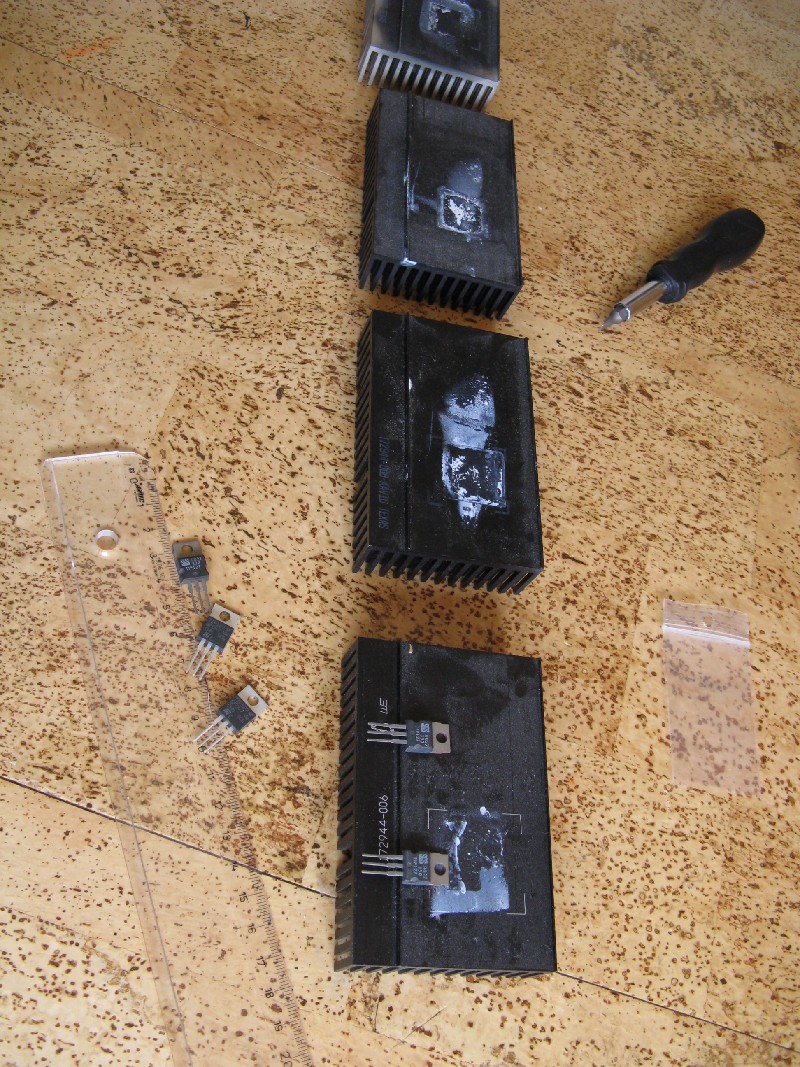

De koelblokken:
http://www.uploadarchief.net/files/download/1.00001_res.jpg

Die pinguin op het eerste koelblok is geinig (Linux users anywhere?)
http://www.uploadarchief.net/files/download/00004_res.jpg

BTW: ik heb ook nog een 9V blok lader in een tik-takdoosje, ook stroombronnen (2 stukts), nu rond een 78l05, en 30mA. Heb ik die al geshowed?

EDIT: mooi gemaakt Kweenie!

EDIT2: even wat linkjes gemaakt om het uploadarchief en de datalimiet van onze belgische vrienden wat te sparen.

Blog // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Op 1 juli 2008 20:20:57 schreef Lucky luke:
Die pinguin op het eerste koelblok is geinig (Linux users anywhere?)

Nou weet ik wel, dat er Linux-klavieren bestaan (daar tik ik momenteel op), maar Linux-koelblokken? Laten we het toch maar niet te ver drijven... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

De foto's hadden iets kleiner gemogen....
