Op 1 november 2008 12:04:45 schreef pientertje:
Ook ontbreekt er een groundplane.
Dat wilde ik inderdaad net gaan zeggen. Het ontbreken van de groundplane opzich is nog niet zo erg bij kleine schakelingetjes (behalve de fm-bug dan), maar het lijkt me niet zo handig als je naar de etsvloeistof kijkt, want hij is zo veel sneller vervuild omdat je veel meer koper weg moet etsen.
Leuke projecten verder, vooral die laatste
5V 5A mbv de LM2678 Simple Switcher, ontwerp uit het datasheet.
Die kleine heatsinks zijn idd voldoende, reeds getest.
Hoe presteert zo'n ding, als je het vergelijkt met een analoge regelaar?
Reageert het goed op sterk-wisselende belastingen?
Zelf maar is een leuk MAX232 printje gemaakt om mijn bus baan te gaan testje. Maar weet niet of ik iets vergeten ben.
PS: Hoop niet dat ze te groot zijn.
Als je nou C5 en C3 wat hoger plaatst, komt er rechtsonder ruimte vrij voor J2, en kan je C4 linksonder plaatsen.
Dan heb je kortere printsporen, en tevens minder printsporen die zich tussen eilandjes door moeten wrikken.
Bedoelde u dit met uw verbetering?
PS. Commentaar en verbeteren zijn altijd welkom
[Bericht gewijzigd door Hetwieg op zaterdag 1 november 2008 21:27:30 (24%)
En C3 nog even 180 graden draaien.
Wel een leuk bord spaghetti zo
edit: die draadbruggen zijn best nog te vermijden (als jij toch tussen IC-pootjes door wilt gaan etsen)
[Bericht gewijzigd door Jochem op zaterdag 1 november 2008 21:31:36 (44%)
Door de kleuren .
Maar bedankt voor de tip
Wat draadbruggen betreft: als je ze kan vermijden, vermijdt ze dan. Maar ga geen halsbrekende toeren uithalen met printsporen om toch maar geen draadbrug te moeten inschakelen.
De totale lengte van je printsporen is bij het 2e ontwerp alvast korter. Dat is IMHO het belangrijkste.
klopt, maar ik hou ook van korte verbindingen. Ik zou niet een spoortje willen aanleggen dat ieder 4 rondjes maakt op zijn layer voor dat hij bij het component is. Dan is een draadbrug/via niet verkeerd.
[Bericht gewijzigd door Henry S. op zondag 2 november 2008 16:52:53 (49%)
Volgens mij kan het allemaal nog wel kleiner en gemakkelijker, als je de plaatsing van de condensators rondom het IC een beetje handig plant. Als je C4 onder C3 plaatst, en daar een paar spoortjes omlegt, wordt het spoor van het IC naar C4 bijvoorbeeld al een stuk korter. Soms is het beste om een heleboel spoortjes weg te halen, en opnieuw te beginnen, maar alles valt of staat met de plaatsing van de onderdelen.
Op 1 november 2008 21:29:27 schreef Hetwieg:
Door de kleuren
Maar bedankt voor de tip
Waarom heb je alle sporen aan de componentenzijde liggen (ik herken PCB express en ga er van uit dat je de standaard kleuren gebruikt, dan is rood componentenzijde)

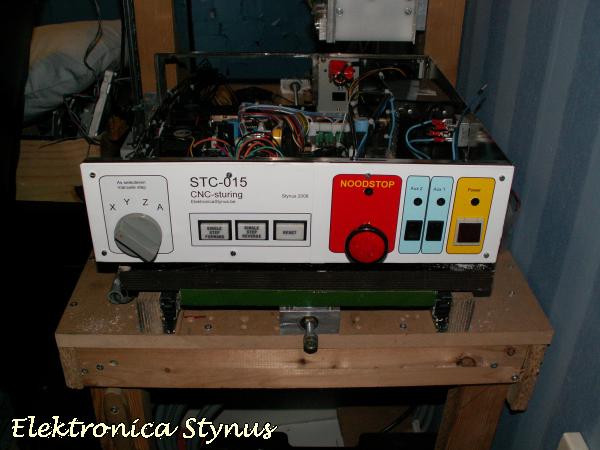

Ik heb gisteren de frontplaat van men cnc sturing gemaakt.

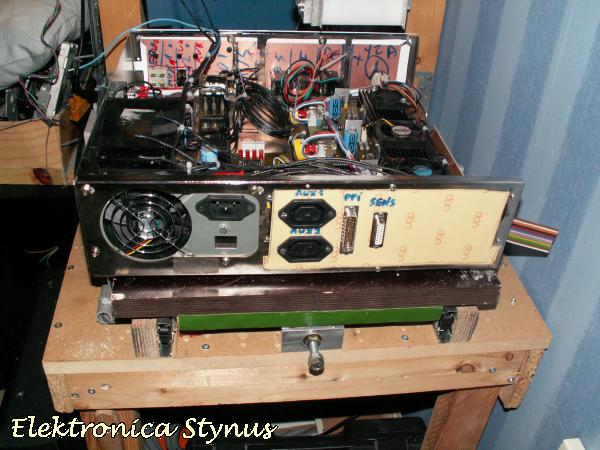

En de achterkant ook al een stuk:
Voor meer info zie:
http://www.elektronicastynus.be/Projecten/CNC/Elektronica2.php#Update8
[Bericht gewijzigd door Stynus op zondag 2 november 2008 13:17:18 (17%)
Die bak is goed gevuld, als je 't mij vraagt!
Oude PC kast? (te zien aan de voedings lokatie + keepout) ?
Ziet er goed uit, lekker overzichtelijk zo!
Vandaag (ondanks kater) toch maar even geknutseld. Mijn verlichtingsplaat voor in het toilet gesoldeerd. De plaat bevat 48 warm witte LEDs. De achterkant moet nog voorzien worden van RGB LEDs. Die gaan een willekeurige "show" op het witte plafond geven zodra het licht wordt aangezet. De plaat is ook wit aan de achterkant.
Natuurlijk komt ie wel aan het plafond te hangen!
Ik wilde net zeggen, dat doet de behoefte doen een beetje lastig maken
dat is dan de enige verlichitng die je daar hebt?
dus 48 witte leds (geen luxeons) is genoeg voor verlichting van de kleine ruimte? Ik loop nl zelf met zo'n soort idee...
wel erg mooie lamp zo!
Voor in het kleinste kamertje vind ik het net genoeg. 't Geeft net zo "veel" licht als een 10 a 15W gloeilamp. Alleen is LED licht gebundeld, dus heb je op de pot, het fonteintje en de vloer iets meer licht denk ik dan met een gloeilamp van 15W. En de RGB's komen er ook nog bij. Dat worden 18 van deze superfelle SMD RGB's.
Als ik er een keer veel licht nodig heb zet ik m'n ganglicht wel aan. Daar heb ik 3x35W halogeen die ik op het glas kan richten. Maar denk niet dat het nodig is.
@Pros
Er is idd maar net genoeg plaats (of net te weinig
want het noodstop circuit en een interface bordje moeten er nog bij komen.)
@Daan Timmer
Klopt.
Vandaag maar eens mijn in elkaar gesoldeerde kitjes van veleman afgemaakt. Gaat om 2x een K6727 rf ontvanger met 2 kanalen, die relais aansturen. Samen met 2 zenders ( K6706B/G), zodat ik 4 kanalen kan schakelen, komt 't ding op mijn werkkamer te staan. Zo kan ik mijn lampen (groep 1), monitoren, versterker, mengpaneel (groep 2, alles wat uit mag als ik er niet ben), en nog wat spulletjes kan schakelen.
Voor de foto's:
Kastje + Kabels
Schakelkastje met daarboven de zenders en contra-stekkers
En alles mooi verwerkt in een doorzichtig kastje.
Mooi gemaakt, ik raad je wel aan om de printen vast te zetten.
Waarschijnlijk kan je de 4 kanalen ook met 1 zender bedienen !
Er zitten toch doorverbindingen in de zender, zodat je een code in kunt stellen.
Door nu één verbinding wel/niet te maken met een klein extra knopje op de zender kan je meerdere codes zenden.
Dus extra knopje los is kanaal 1 & 2.
Extra knopje in is kanaal 3 & 4.
Op 28 oktober 2008 21:12:21 schreef reddevil:
Omdat ik een extra pomp op de leidingen van de badkamer heb voorzien deze schakeling om ze aan te sturen.
[afbeelding]
hoe kom jij aan die behuizing?? heb vanmiddag heel internet afgezocht maar kan nietr echt iets vinden... ook de bouwmarkt/groothandel hier heeft ze niet...
die printen zitten trouwens vast MMsoft.. (soort van sticker headers ofzo
gr
Jens
Op 2 november 2008 18:03:27 schreef MMSoft:
Mooi gemaakt, ik raad je wel aan om de printen vast te zetten.Waarschijnlijk kan je de 4 kanalen ook met 1 zender bedienen !
Er zitten toch doorverbindingen in de zender, zodat je een code in kunt stellen.
Door nu één verbinding wel/niet te maken met een klein extra knopje op de zender kan je meerdere codes zenden.Dus extra knopje los is kanaal 1 & 2.
Extra knopje in is kanaal 3 & 4.
Printen zitten vast geplakt met afstandhouders op de bodem, die gaan geen kant op.
Klein klopje is een leuk idee. Heb nog twee niet gesoldeerde zenders over, eens kijken of daarmee wat te experimenteren is.
