Op 2 november 2008 19:56:39 schreef RoelA:
Printen zitten vast geplakt met afstandhouders op de bodem, die gaan geen kant op.

Waarom scheef?

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 2 november 2008 20:13:39 schreef Henry S.:
[...]
Waarom scheef?

Omdat in het midden van de behuizing twee plastic staafjes zitten om deksel vast te maken. Daar had ik geen rekening mee gehouden bij het uitzoeken :)

Er is nou ook iets meer ruimte voor de kabels in de schroefklemmen, zodat ze niet klem komen te zitten tussen de print en behuizing.

Resistance is futile (If < 1 Ohm)

Op 2 november 2008 18:19:53 schreef christiaan-elektro:
[...]

hoe kom jij aan die behuizing?? :P heb vanmiddag heel internet afgezocht maar kan nietr echt iets vinden... ook de bouwmarkt/groothandel hier heeft ze niet...

die printen zitten trouwens vast MMsoft.. (soort van sticker headers ofzo :P

gr
Jens

Zijn van velleman: http://www.velleman.be/be/nl/product/view/?id=7348

Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift
Henry S.

Moderator

Op 2 november 2008 20:17:16 schreef RoelA:
Omdat in het midden van de behuizing twee plastic staafjes zitten om deksel vast te maken. Daar had ik geen rekening mee gehouden bij het uitzoeken :)

Ik ken het. :+

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Jochem

Golden Member

Op 2 november 2008 17:34:40 schreef RoelA:
Vandaag maar eens mijn in elkaar gesoldeerde kitjes van veleman afgemaakt.

Ziet er leuk uit. Het is overigens een goede gewoonte om te zorgen dat je aardedraad altijd de langste is in het kastje. Dat is bij jou niet bij alle kabels zo. Doe je dat wel en mochten de tie-wraps dan los komen, dan zullen de fase en nul als eerste los komen in het kastje, maar zal de aarde altijd zo lang mogelijk aangesloten zijn.

Heb geduld: alle dingen zijn moeilijk voordat ze gemakkelijk worden.

Op 2 november 2008 17:34:40 schreef RoelA:
Vandaag maar eens mijn in elkaar gesoldeerde kitjes van veleman afgemaakt...

Heb die zelf ook al eens gebruikt. Werken heel behoorlijk over een aardige afstand.
Heb alleen zelf de relais vervangen door simpele reed-relais en die als signaal-gevers aan een PIC geknoopt.
Daarmee kon ik dan door middel van de lengte van het signaal 4 relais sturen met één AB én nog wat extra dingen doen:
- kanaal 1 kort (zeg < 1 s) = relais 1
- kanaal 1 lang (> 1 s) = relais 2
- kanaal 2 kort = relais 3
- kanaal 2 lang = relais 4
- kanaal 1 'heel lang' (bijv 3 s) = alles uit.
Mijn relais zaten dus op een apart bordje, samen met een PICje.

Volgend project: domotica met USB en RS-485...

@Jochem_s: Heb je helemaal gelijk in, goede tip voor de toekomst. Mijn werkkamer heeft geen aarde, dus daar heeft het geen nut voor, helaas.

@Picsels; Bah.. nu zit eindelijk alles in een mooie behuizing en werkt het.. weer een hoop nieuwe ideeën, kan ik 'm weer open schroeven en verbouwen.... :D

Komt wel zodra ik m'n modulaire powerswitch ga bouwen :) Maar, eerst eens m'n 100 led array (10x10), dan 665 leds (95x7) en dan eigen autoradio bouwen..

Resistance is futile (If < 1 Ohm)

http://gallery.tomzooi.nl/large/63.jpg

een Klein scrap-hovercraftje. Zweeft aardig maar de voortstuwing heeft het zwaar.

Beschrijving: http://gallery.tomzooi.nl/pages/gallery/view/27

[Bericht gewijzigd door pcnerd op 4 november 2008 21:11:09 (20%)]

Take a parachute, and jump!

Die schoepen achteraan vormen nu eenmaal niet de ideale luchtvoortstuwing. Daar zou ik toch iets beters voor (proberen te) verzinnen.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Suggesties? Dit was het beste propellor achtig wat ik kon vinden namelijk...

Take a parachute, and jump!

Ben geen deskundige op dit gebied. Kijk eens naar het spul dat de modelbouwwereld gebruikt. Dat ziet er gans anders uit.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Een tunnel maken scheelt al een hoop. Een tunnel wil zeggen dat je een buisvorm om je propellor heen maakt.

LED there be light

Zou ook kunnen, maar wil niet te veel geld uitgeven aan dit dingetje, istie niet waard, misschen loop ik is tegen een leuk propellortje aan, dan hang ik die er wel in.

Take a parachute, and jump!

@RES

Zeg moet dit een stripverhaal voorstellen, waarbij we het verhaal zelf maar moeten verzinnen?! Als je iets post vermeld dan gelijk even wat het voorsteld...

@Pcnerd, kan ook een filmpje maken ben wel benieuwd!

Zeg me wat je nodig hebt en ik zal je vertellen hoe je zonder kunt

Op 4 november 2008 22:28:44 schreef Lithium:
@Pcnerd, kan ook een filmpje maken ben wel benieuwd!

Misschien met de webcam, maar dan heb je een belabberde kwaliteit, hij gaat ook nog niet echt vooruit helaas.

Take a parachute, and jump!

Probeer het eens met een paar laagjes papier over elkaar heen. Of dun karton. Ik denk dat je al vrij snel een verschil merkt.

LED there be light

@Res: Ziet eruit als Pong op een schermpje van een gsm schermpje. Beetje meer verhaal was wel leuk geweest

Resistance is futile (If < 1 Ohm)

Suggesties? Dit was het beste propellor achtig wat ik kon vinden namelijk...

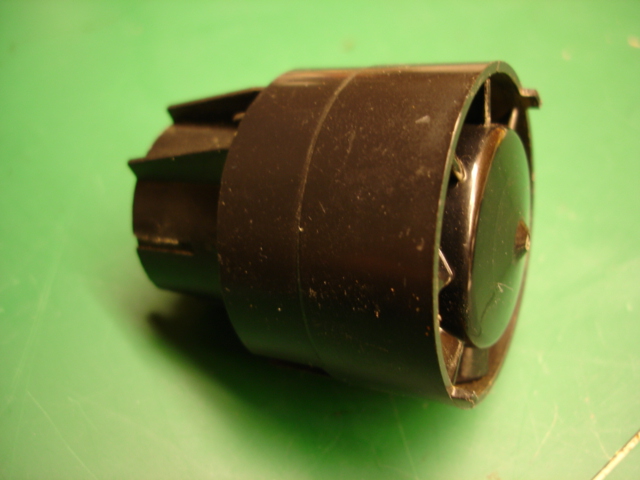

Motortje uit fohn werkt ook wel. (ongeveer 5 cm doorsnee...)
Als je 'm draaibaar opstelt, heb je ook geen roer meer nodig.

http://www.uploadarchief.net/files/download/dsc00685.jpg

Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com

@ZX6RR:
Je kan ook het topic volgen, dan had je geweten waar RES mee bezig is :-)

Ik ben programmeur! geen electronicus! http://www.daantimmer.nl/ Er is een ontwerp! nu nog inhoud :-)

@daan: Dan is net de bedoeling van dit topic weg: een kort overzicht van waar iedereen mee bezig is. Dit is al de zoveelste post van een LCDtje van RES dat ik zie, en eerlijk gezegd, ik filterde al selectief die posts omdat er toch nooit wat uitleg bij stond.

On-topic:
Mijn IMU. Opgebouwd uit een gyroscoop een een 3-axis accelerometer, die samen door een Kalmanfilter gevoerd worden om zo een nauwkeurige hoekmeting te geven.
Handig voor volgende projecten die ik in mn achterhoofd heb zitten (vb inverted pendulum).
Data wordt momenteel via USART naar de PC gevoerd, maar een ander protocol is slechts kwestie van programmeren.

(sorry voor de slechte kwaliteit, toestel was plat, is dus GSM geworden, met daarbovenop JPEG-artefacten van Paint)
http://www.shuttlesim.be/IMAGE_068.jpg
http://www.shuttlesim.be/IMAGE_075.jpg

@ pcnerd

deze werken erg goed, geven erg veel stuwkracht

http://i288.photobucket.com/albums/ll191/Djwildplasser/SP_A0212.jpg
http://i288.photobucket.com/albums/ll191/Djwildplasser/SP_A0211.jpg

komt van een speelgoed hovercraft, de print van de hovercraft was stuk, ik weet alleen niet hoe ik een nieuwe moet maken :(

[Bericht gewijzigd door darkfabje op 5 november 2008 17:29:40 (11%)]

Zo! Eindelijk doet mijn G-meter het een beetje.

Eerst last van kortsluiting tussen de 3.3V en GND. Blijkt te zijn dat ik echt niet 1206 ontkoppel Ctjes op 0805 pads kan solderen. Levert echt kortsluiting op. (in totaal op 3 van de 6 plekken op de print of zo).

Daarna last van de /reset lijn die ik aan de 5V had gehangen. (moest aan de 3.3 of los). Kennelijk is daar de FTDI op het laatst toch echt aan onderdoor gegaan.

Daarna nog wat kleinigheiden: ik laat vanaf een halve cm het printje op de tafel vallen en Ploink! Z-as valt uit. Blijkt te zijn: Te weinig soldeer onder het z-as-pootje van de accellerometer. Nu doet hij het dus.

Het SD-gedeelte moet ik nog programmeren.

Ik had een 1085 voltage regulator geplanned, maar een LM1117-3.3 blijkt ook te passen, en ruim voldoende groot te zijn. Als je de footprint ziet, wat een wimpy ding is die 1117, niet?

Overzicht: http://prive.bitwizard.nl/g-meter/dsc03286_small.jpg
FTDI chip:
http://prive.bitwizard.nl/g-meter/dsc03287_small.jpg
Freescale MMA7260 acellerometer.
http://prive.bitwizard.nl/g-meter/dsc03289_small.jpg

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
