LM317 voeding maken en dan een digital display er op

Hallo,

Hierbij nog even een vraagje van mij kant.

ik ben bezig met het maken van de LM317 voeding.
Maar wil hier op een digitale voltmeter maken en namelijk geen analoge.
Nu komt het is het mogelijk om ook de voeding voor deze digitale voltmeter van de trafo van de lm317 voeding te halen. 9 volt voor de digitale voltmeter volgens mij.

Eventueel handige tips hier voor zijn welkom of een extra schemaatje dat zou nog mooier zijn.
ik zat zelf te denken om hier een 9volts batterij aan te hangen en een schakelaartje dit omdat ik het idee heb dat ik dan me voltage ga beinvloeden.

hoor graag van jullie.
groeten

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......
Totale beginner

Golden Member

Volgens mij mag dat gewoon, natuurlijk met een 7809 voeding, en niet direct op de wisselspanning die van je trafo afkomt.

Je trafo moet dan wel genoeg vermogen kunnen leveren, maar ik denk niet dat die digitale voltmeter zoveel verbruikt.

Mvg,

Henry S.

Moderator

Bij de meeste meters mag dat niet direkt verbonden zijn met de andere wikkelingen!

Aparte trafo, of aparte wikkeling, alleen de meetpunten mogen aan de voeding hangen.

Voeden kan met 78L09 (LCD) of 7809 (LED), de led versie neemt veel meer, even op letten.

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

Hoi Henry,

Het is een LCD type en ik zat zelf ook eerst aan een 9 volts baterij te denken maar ik had ook in me gedachte om een 7809 te gebruiken en die gelijk na de gelijk richting neer te zetten.
dus na de 4 diode's want dan is de spanning als het goed is 24 volt DC of iets hoger. is het nog zin vol om er meer componenten bij te plaatsen als alleen een 7809 rechtstreeks hier op en dan via de uitgang van de 7809 naar de lcd voltmeter.
Trafo is trouwens 24AC volt 2A op de uitgang

groeten en bedankt alvast voor de tips.

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......
Henry S.

Moderator

Op 6 januari 2009 20:41:15 schreef computerman30:
Hoi Henry,

Het is een LCD type en ik zat zelf ook eerst aan een 9 volts baterij te denken maar ik had ook in me gedachte om een 7809 te gebruiken en die gelijk na de gelijk richting neer te zetten.

Niet doen dus.

is het nog zin vol om er meer componenten bij te plaatsen als alleen een 7809 rechtstreeks hier op en dan via de uitgang van de 7809 naar de lcd voltmeter.

Natuurlijk is dat zinvol, de fabrikant heeft niet voor niet een datsheet gemaakt...

Zie http://www.circuitsonline.net/circuits/view/30 en een heleboel topics: http://www.circuitsonline.net/forum/search

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

Hallo henry,

Bedankt voor de tip. en als ik het zo bekijk dan wordt het wel weer een hele grote voeding ben ik bangwant ik ben bezig met de LM317 schakeling en deze is nu lekker klein van opzet en pas mooi in een box met een koellichaam voor de lm317. maar als ik er dan een digitale voltmeter op wil zetten dan wordt alles 2 keer zo groot zie ik.
dus dan toch maar over wegen om een analoge te nemen of een 9 volts baterij-tje.

want om nu nog is een trafo en elco en condensators bij te plaatsen lijkt me niet zo een goed idee.

Trouwens nog een ander vraagje.
de LM317 Voeding moeten hier geen 1n5401 diode's in dan of een ander eind nummer want de stroom kan boven de 1 Amper uit komen.
groeten

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......
Henry S.

Moderator

Op 6 januari 2009 21:10:09 schreef computerman30:
de LM317 Voeding moeten hier geen 1n5401 diode's in dan of een ander eind nummer want de stroom kan boven de 1 Amper uit komen.
groeten

Dat is goed gezien, daar mag je idd wel 1N540x voor gebruiken.

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

Hallo Henry,

Dat is mooi dan ga ik het nu toch beginnen te snappen het electronica gebeuren.

Heeft U nog andere tips om toch de LCD voltmeter te kunnen gebruiken maar dan in een complexer schemaatje.

hoor graag van U als dat zo is.

MVG.

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......

vorige week in de gamma digitzle multimeter gekocht 5 euro met batterij van 9 volt

misschien zo een afbreken en inbouwen ?

Op 6 januari 2009 22:40:27 schreef kombucha:
vorige week in de gamma digitzle multimeter gekocht 5 euro met batterij van 9 volt

misschien zo een afbreken en inbouwen ?

Die gaan niet echt lang mee. Ik heb ook wel eens 2 dagen multimeter (ook el-cheapo ding van de gamma) aan laten staan en toen was de batterij bijna leeg.

Kijk eens bij Baco Army Goods, die verkopen digitale paneelmeters voor 6 euro. Werken perfect. Wel gescheiden voeding gebruiken natuurlijk.

Love the smell of ozon in the morning...

Je kunt op de LM voeding een multivibrator zetten die een wisselspanning genereert op een kleine transformator / door twee condensatoren. Dan kun je daarmee een tweede voeding maken (aarde niet verbinden met de LM voeding).

Wat je wilt is een 'zwevende' voeding voor je voltmeter. Hier zijn meerdere schema's voor te vinden.

Er zijn ook LCD Displays, die zonder extra voeding kunnen!!
Kijk maar in de 'C' katalogus....
Verder hebben ze daar ook DC-DC convertertjes, die een aparte voedingsspanning kunnen opwekken. Soms zelfs twee gescheiden!! (Voor V en voor A meter)
Het beste kun je de shunt voor de A-meter in de massaleiding leggen, dan heb je voor beide meters dezelfde massa.

[Bericht gewijzigd door Tidak Ada op zaterdag 10 januari 2009 16:09:49 (59%)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP

Hallo,

Bij deze even de vraag of het volgende mogelijk is.

ik heb de lm317 voeding gebouwd.
Ik wil nu graag de uitlezing van de voltage en de stroom via 2 lcd display's doen.
nu heb ik hier voor een 7809 voeding gemaakt van 1A op een aparte trafo om de display's te voeden display nemen elk iets van 100mA incl verlichting derin.

Nu mijn vraag het voeden van deze display's moet die nu ook nog apart gescheiden worden voltage een aparte 9 volt voeding en een ampere meter dus een hele aparte 9v voeding.
of mag ik de voeding voor de display's gewoon uit een voeding halen.

Dan mijn 2de vraag huist er hier op het forum nog een schemaatje hoe je een digitale voltmeter en een digitale ampere meter aansluit op de lm317 voeding.

groeten,
computerman30

ELECTRO_FREAKZ:
PLaatste het volgende al
1. volgens mij mogen deze gewoon op dezelfde trafo
2. ampere meter moet in serie, voltmeter parralel aan de uitgang van de LM317

Maar moet er nog een shunt voor de ampere meting.

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......

Welk display heb je? De voeding is afhankelijk van je display.

hallo,

deze 2 display's hebben allebei enen losse 9 volt dc nodig.
en ze zijn instelbaar door er een weerstand.

groeten

computerman30

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......

heb je een typnummer van deze display's?

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Display's nummer is pm438 en hij mag qau input voltage 8-12volt hebben.

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......

heb je je display aangepast aan het voltage van je LM317?

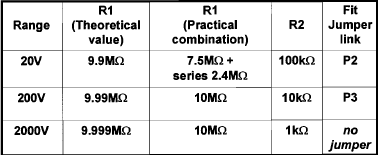

http://www.uploadarchief.net/files/download/tabel_weerstand.png

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

hallo

de voeding gaat ene regelbare worden met op de uitgang 1,5 volt tot +/-25volt dc.
de display's ga ik met een apart circuit voeden uit een 7809 die weer is aan gesloten op een aparte trafo.
daarom was mijn vraag lan ik de 2 display's gewoon op een trafo met een 7809 plaatsen of met ik er hier 2 x maal een 7809 voeidng maken.
en de display's qua uitlezing gaan straks aangepast worden op het meet bereik. door middel van weerstanden te verplaatsen of te plaatsen

groeten.

computerman30

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......

Ze moeten totaal van elkaar gescheiden zijn. Dus apparte trafos (2 in een doosje magwel), apparte 7809 etc etc.

Hallo Bassie.

Bedankt voor de info want ik was namelijk net met mee ets ontwerp bezig voor me print en kan er dus nu 2 maken op een print.
is er voor de ampere meter nog een shunt nodig dan????
ampere meter in serie.
voltage meter parrallel.

groeten,

computerman

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......

Hoe wil je de stroom anders gaan meten? Als je de meter in serie met je schakeling zet sloop je alleen de meter.

Stroom meten doe je door de spanningsval over een bekende weerstand te meten. Dus I = U/R en dan je weerstand handig kiezen.

Dus een shunt in serie met je voeding, en een meter daar parallel aan.

Hallo Bassie.

dat bedoelde ik ook uit te leggen maar het kwam niet helemaal uit de verf zoals ik het had op geschreven.
sorry voor het ongemak.
welke shunt kan ik het beste gebruiken dan.
min voltage zal zijn 1,5 volt en max 25 volt en de stroom max is 1,5 amper. is dan een shunt van I = U/R
dus R = U/I moet ik voor deze formule dan 25 volt delen door 1,5 amper dus dan kom ik uit op 16,6 Ohm ik weet niet of er dus een standaard type is in dit voormaat van 16,6 ohm als dit de juiste werk wijze is.
hoor graag even van je.

groeten.

computerman30

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......

Jou manier klopt niet. Bij 16R valt er bij 1.5A 25V over de weerstand. Je voeding is 25 - 25V over de weerstand, je uitgangsspanning is dan 0V. Lijkt mij niet de bedoeling.

Je moet bepalen wat een handige spanningsval is. Je moet er gelijk rekening mee houden dat de spanningsval over de weerstand invloed heeft op je uitgangsspanning.

Stel dat je een val van 100mV per 1A wilt. R = u/i, 0.1/1 = 0.1R. Dan heb je dus een weerstand van 0.1 ohm nodig.
